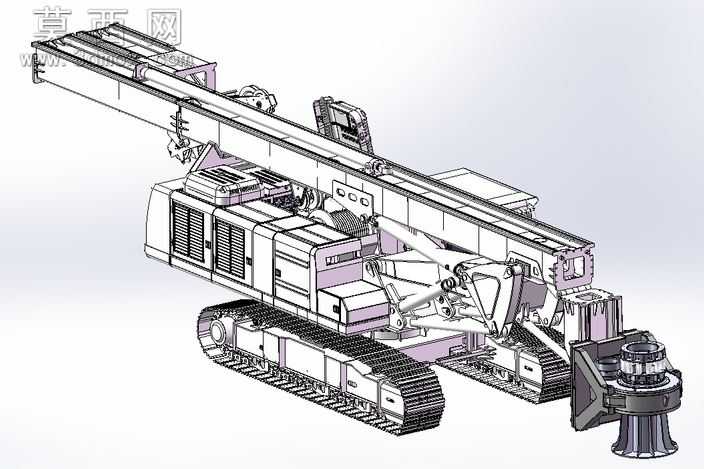

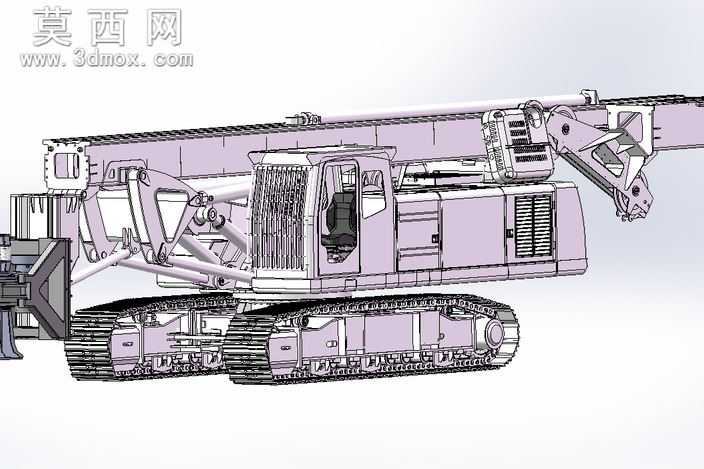

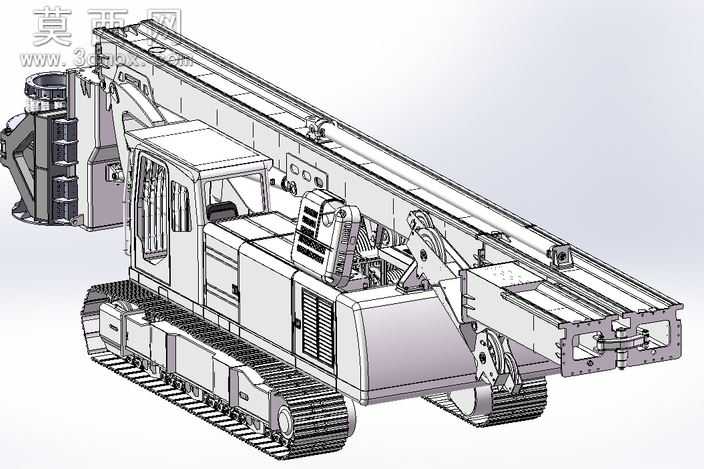

履带式旋挖钻机整机三维设计模型

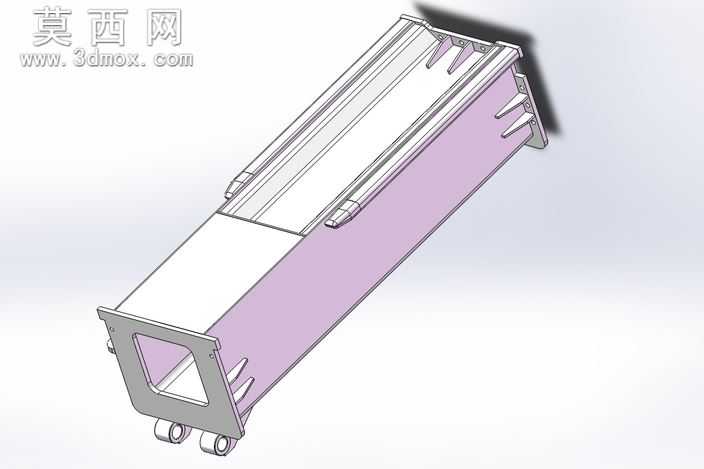

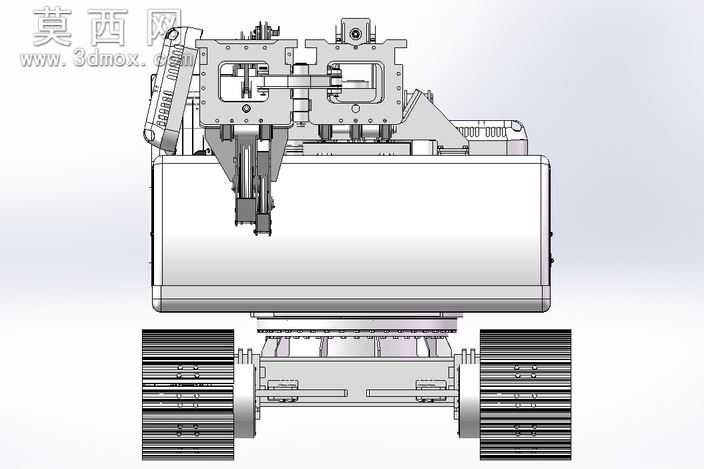

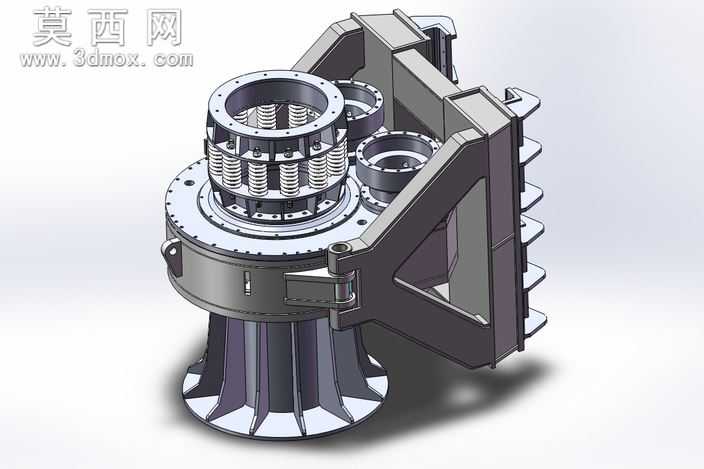

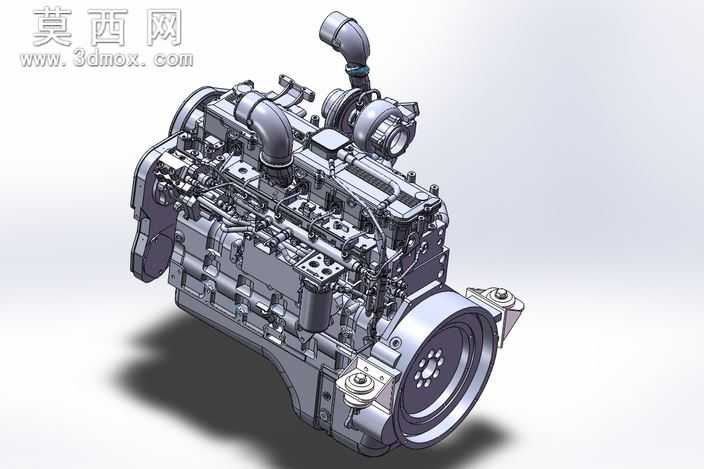

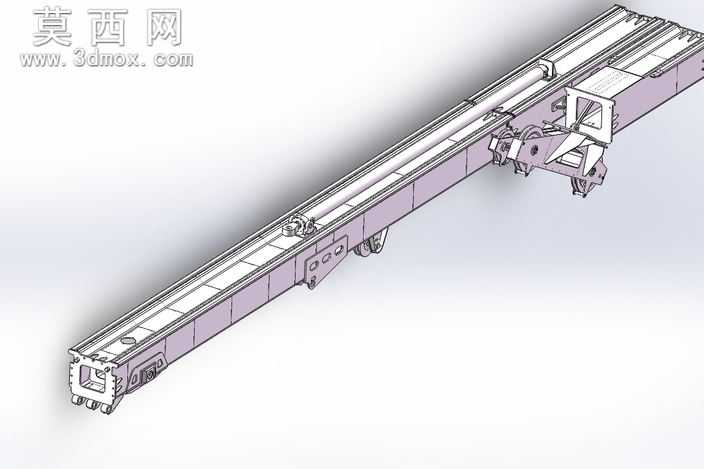

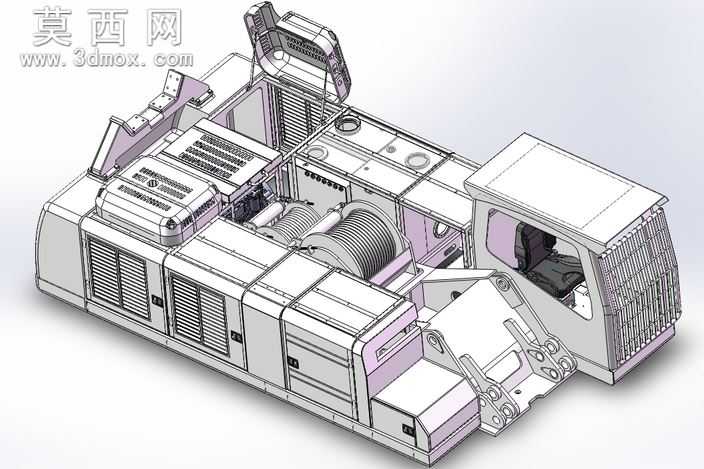

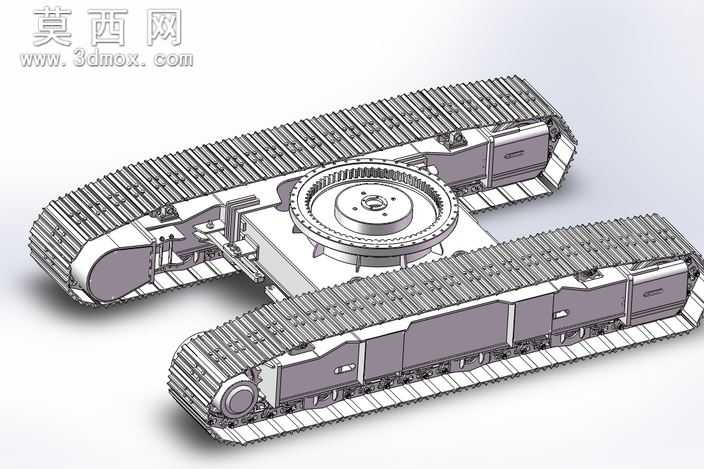

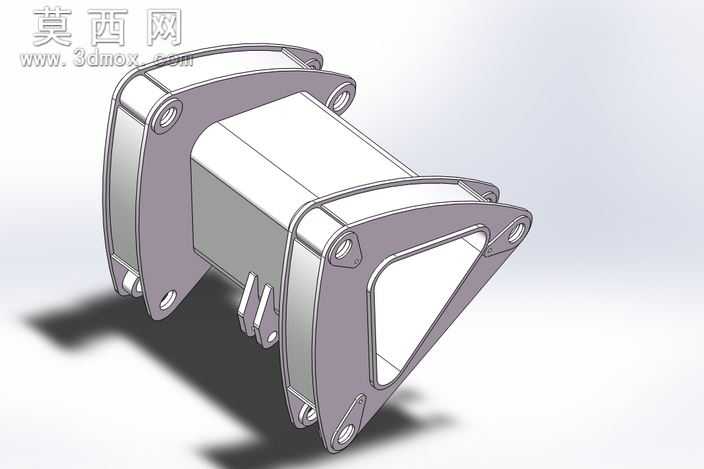

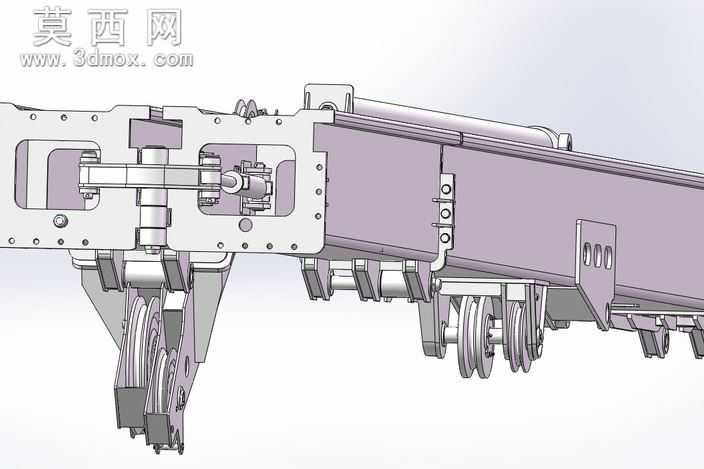

本模型为履带式旋挖钻机的整机三维设计成果，建模过程遵循真实工程设备的结构比例与功能逻辑，完整还原了旋挖钻机从行走底盘到作业端的全部核心构造。建模阶段以实体建模为核心，针对履带底盘部分，逐一对履带板、驱动轮、导向轮、支重轮、托链轮进行参数化绘制，还原了履带行走机构的铰接传动关系，保证底盘结构的承重与行走逻辑符合真实设备的设计要求；上车部分完整搭建了驾驶室、动力舱、配重块的结构布局，对驾驶室的窗体框架、内饰操作区轮廓做了精细化刻画，动力舱预留了散热格栅、检修舱门的结构细节，尾部配重按照设备重心平衡要求做了对应造型设计，保证整机作业时的稳定性逻辑成立。作业装置部分是本模型的设计重点，逐段还原了多节伸缩式钻桅的嵌套结构，对变幅机构的铰接臂、液压缸连接点位做了精准定位，还原了钻桅起落、角度调节的运动副关系，动力头与钻杆的连接结构、随动架的导向限位结构均按照真实旋挖钻机的传动逻辑搭建，同时还原了随钻架布置的液压管路排布走向，让整体结构更贴近真实工程设备的装配状态。渲染阶段采用工程白模搭配金属质感材质的表现方式，对履带、结构件做了哑光金属材质赋值，驾驶室玻璃添加了轻微透明与反光效果，液压杆件做了镀铬亮面材质区分，通过线稿叠加的渲染风格清晰呈现各部件的装配关系与轮廓细节，既保留了工程图纸的严谨性，也具备直观的视觉展示效果。设计过程中参考了主流中型旋挖钻机的结构参数，对各部件的连接间隙、运动行程做了合理性校验，确保各活动部件不存在结构干涉，可直观展示旋挖钻机行走、钻桅调节、钻进作业的全流程动作逻辑，可用于桩工机械的结构教学、设备方案展示、工程机械相关的设计参考场景，完整呈现了履带式旋挖钻机的整机构造与设计思路。
