立式单缸往复式蒸汽动力演示装置结构

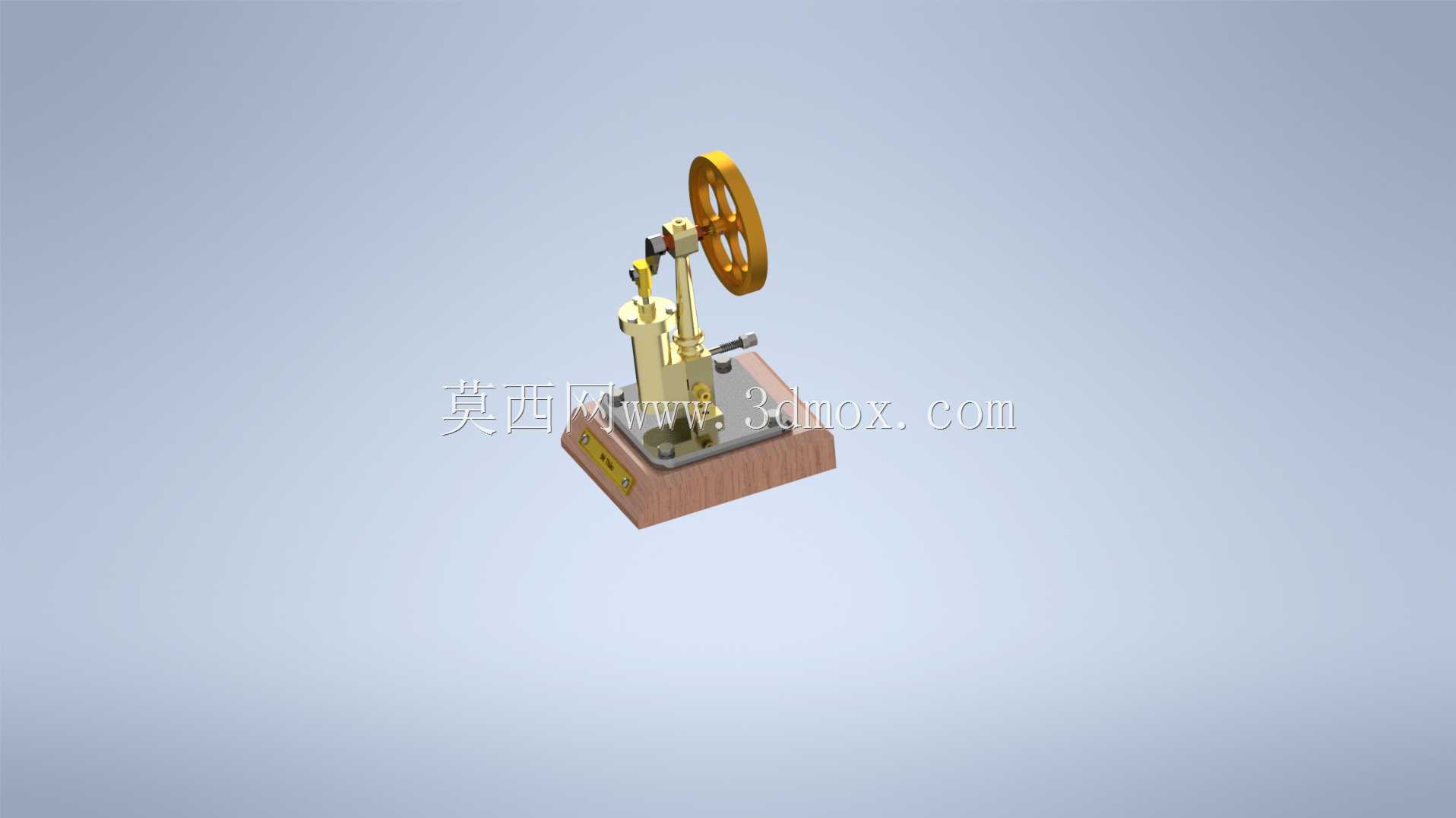

这套立式单缸往复式蒸汽动力演示装置，常被应用于热能动力教学演示场景、小型动力原理科普展项，也可作为复古动力爱好者的原理验证载体，核心是通过蒸汽压力推动活塞做往复直线运动，再通过曲柄连杆机构将直线运动转化为飞轮的旋转运动，实现动力输出。从结构设计来看，装置整体采用立式布局，气缸垂直固定在金属基座上方，有效压缩了横向安装空间，基座下方搭配木质承托底座，既可以隔绝运行时的轻微振动，也能避免金属基座直接接触放置面造成剐蹭。设计过程中优先考虑了运动部件的同轴度要求，活塞连杆与飞轮曲柄的连接位置预留了合理的配合间隙，既保证运动过程无卡滞，也避免间隙过大造成的传动冲击，飞轮采用大直径轮式结构，依靠自身转动惯量储存动能，抵消活塞往复运动的死点冲击，保证输出转速的平稳性。进气调节结构设置在气缸侧方，可通过拨杆调整进气开度，控制蒸汽输入量进而调节输出转速，适配不同演示场景下的运行需求。安装边界方面，整套装置的基座固定孔位沿底座四角对称分布，安装时需保证基座平面水平度公差在合理范围内，避免立式气缸倾斜造成活塞偏磨，缩短部件使用寿命。气缸与活塞的配合面采用精加工密封结构，减少工作过程中的蒸汽泄漏，提升动力转换效率，连杆与曲柄、飞轮轴的连接位置均设置了润滑注油点，方便日常维护时加注润滑脂，降低运动副的磨损速率。这类小型演示装置虽不用于工业级动力输出，但其结构完全复刻了经典往复式蒸汽机的核心传动逻辑，对于理解热能转换、曲柄连杆传动原理有较强的参考价值，建模过程中对每个运动部件的配合关系都做了还原，可直接用于运动仿真验证，观察不同进气参数下的机构运动状态，也可作为动力类课程的辅助教学模型，帮助学习者直观理解往复式动力设备的工作逻辑。
