立式双缸往复式蒸汽机结构设计

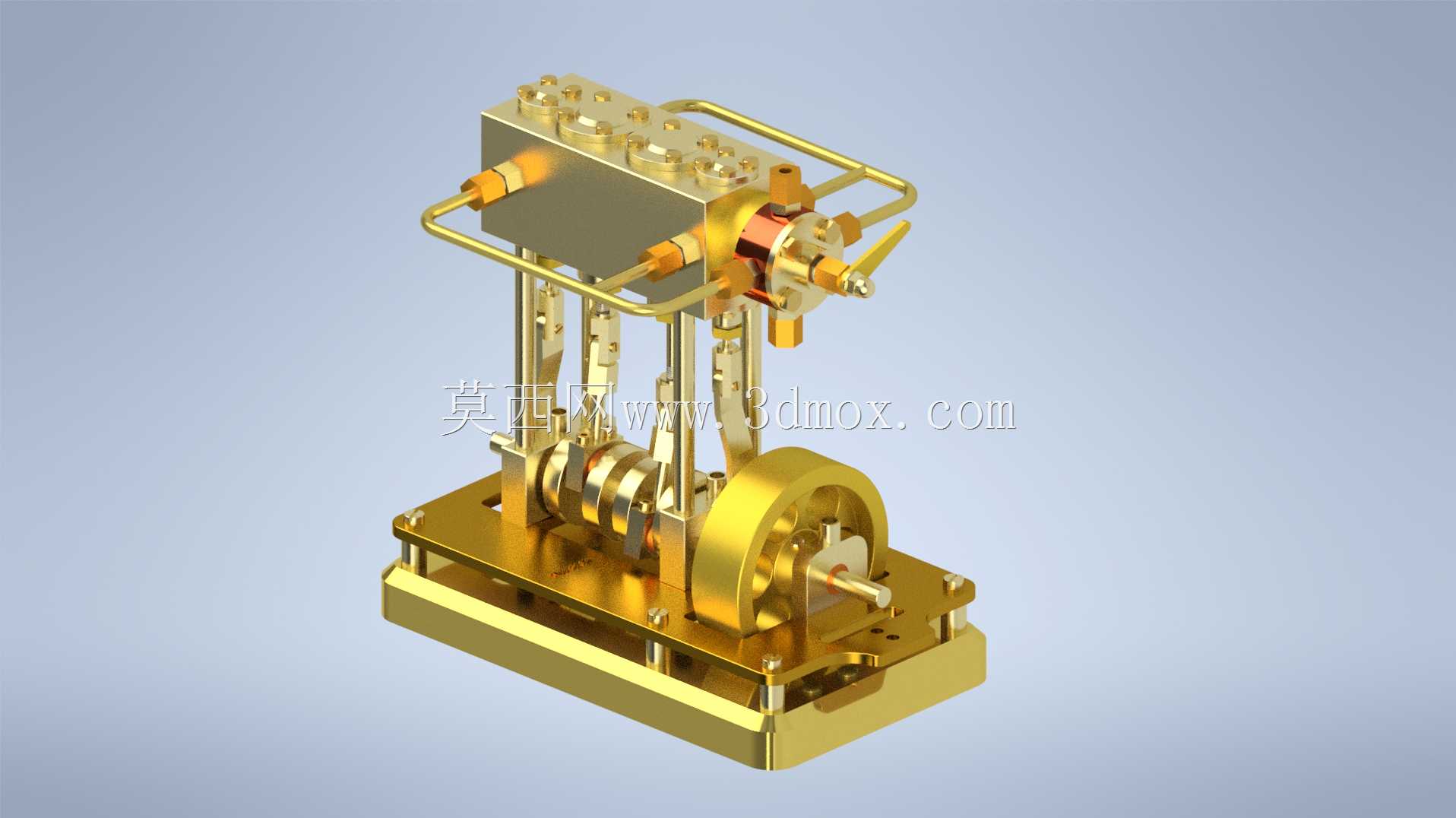

　　这款立式双缸往复式蒸汽机结构，在小型动力演示、复古动力装置复刻、教学实训场景中有着明确的应用定位，区别于大型工业蒸汽动力设备，该结构主打紧凑布局下的动力传递稳定性，常被用于机械原理教学演示、复古动力模型收藏、小型蒸汽动力实验平台搭建场景。从实际功能来看，该结构通过双缸错相位配气设计，解决了单缸蒸汽机死点启停困难的问题，曲轴转动过程中两个活塞交替做功，输出扭矩的波动幅度被大幅降低，运转平顺性相比单缸结构提升明显。设计阶段优先考虑了安装边界的紧凑性，整体采用立式层叠布局，底部为一体式安装基座，预留了四个对称的安装固定孔位，可直接固定在实验台架或配套底座上，基座上方集成了曲轴箱、飞轮安装位，中部为两个平行布置的气缸立柱，

　　顶部集成了配气阀组与蒸汽管路接口，整体外轮廓没有外凸的零散部件，所有管路、操纵手柄都在主体框架范围内，避免安装使用过程中出现干涉问题。配气机构采用滑阀式配气设计，配气阀与气缸的连接管路采用一体式弯管布局，减少了外接管路的密封点，降低了蒸汽泄漏的风险，侧面伸出的操纵手柄可直接控制配气开度，实现转速与输出功率的调节。飞轮布置在曲轴输出端，大直径的黄铜飞轮依靠转动惯量储存做功冲程的能量，带动曲轴越过止点完成非做功冲程的动作，保证运转的连续性。气缸与活塞的配合面、曲轴与轴承的配合位都预留了合理的公差间隙，建模过程中对所有运动部件做了干涉检查，活塞往复行程、曲轴转动角度、配气阀动作时序完全匹配，不会出现运动卡滞的问题。

　　顶部的阀组采用模块化设计，每个气缸对应独立的进排气接口，可根据实际使用需求调整进汽压力适配不同的负载场景，基座上的曲轴轴承座采用分体式固定结构，方便后期拆解维护，检查曲轴磨损情况或更换密封件。整个结构的受力路径清晰，活塞做功的推力通过连杆传递到曲轴，转化为旋转扭矩后通过曲轴端部输出，飞轮的重力、气缸的反作用力都直接传递到底部基座，不会在中间构件上产生额外的弯矩，长期运转的结构可靠性更有保障。外观上的金属质感处理也贴合蒸汽机的复古工业属性，所有外露构件的边角都做了倒角处理，既避免加工装配过程中的锐边划伤，也让整体外观更协调统一。
