立式单缸往复式蒸汽机结构设计

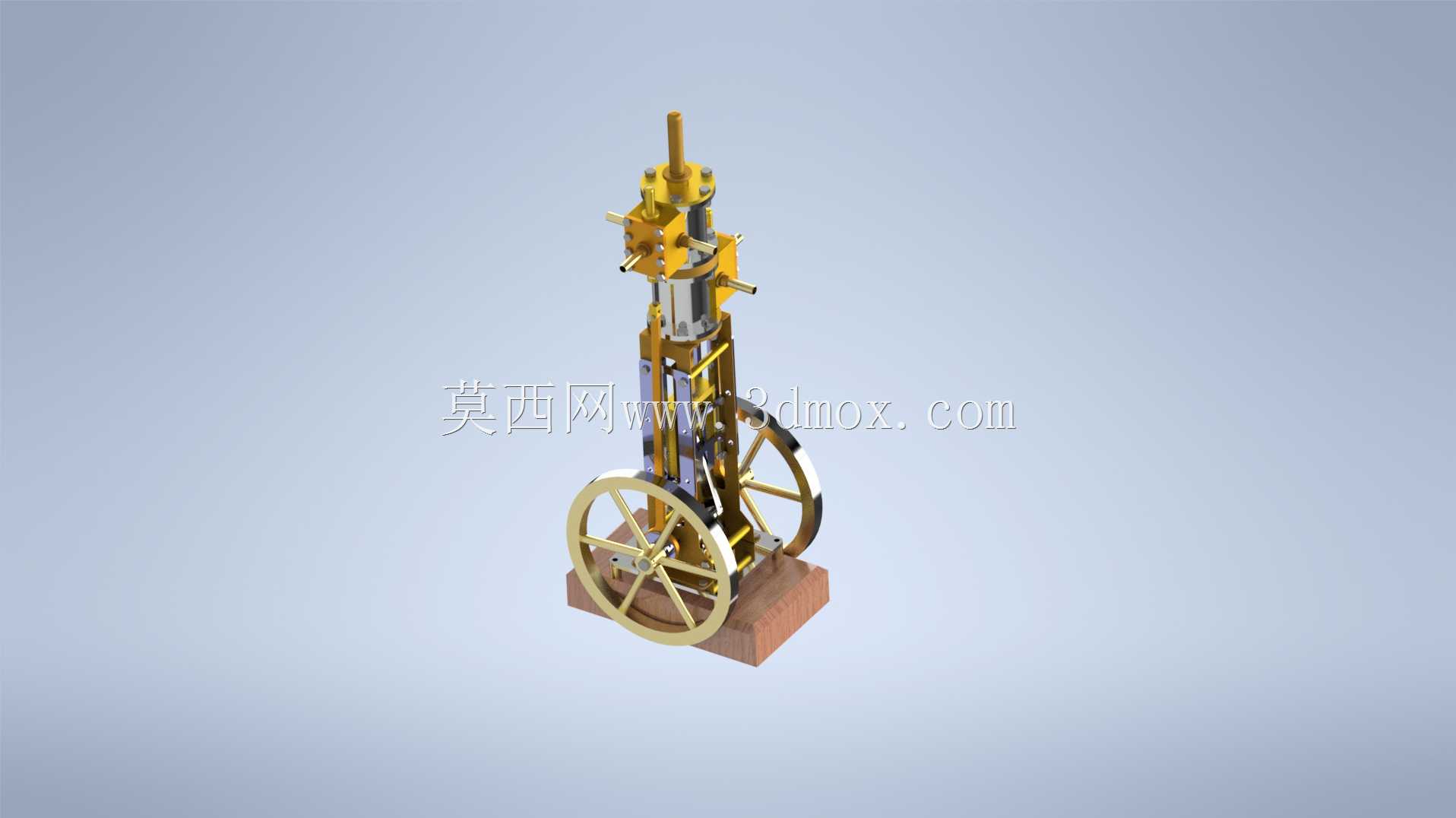

　　这款立式单缸往复式蒸汽机的三维结构设计，核心围绕小型动力演示与原理验证场景搭建，整体采用立式同轴布局，将缸体组件、配气机构、传动曲柄与飞轮组沿竖直轴线集成，底部设置木质安装基座，既满足静态展示的稳定性需求，也适配小型实验台架的安装固定场景。从实际功能逻辑来看，该结构完整复现了蒸汽机的能量转换路径：高压蒸汽进入缸体后推动活塞做直线往复运动，通过十字头结构将动力传递至连杆，带动下方双飞轮曲柄轴做旋转运动，双飞轮的配重设计可有效抵消单缸往复运动的惯性冲击，保证输出转速的平稳性，这类小型蒸汽机结构常被用于热能动力教学演示、复古动力装置复刻以及小型蒸汽动力模型的动力核心。设计过程中优先考虑了运动部件的干涉校验，

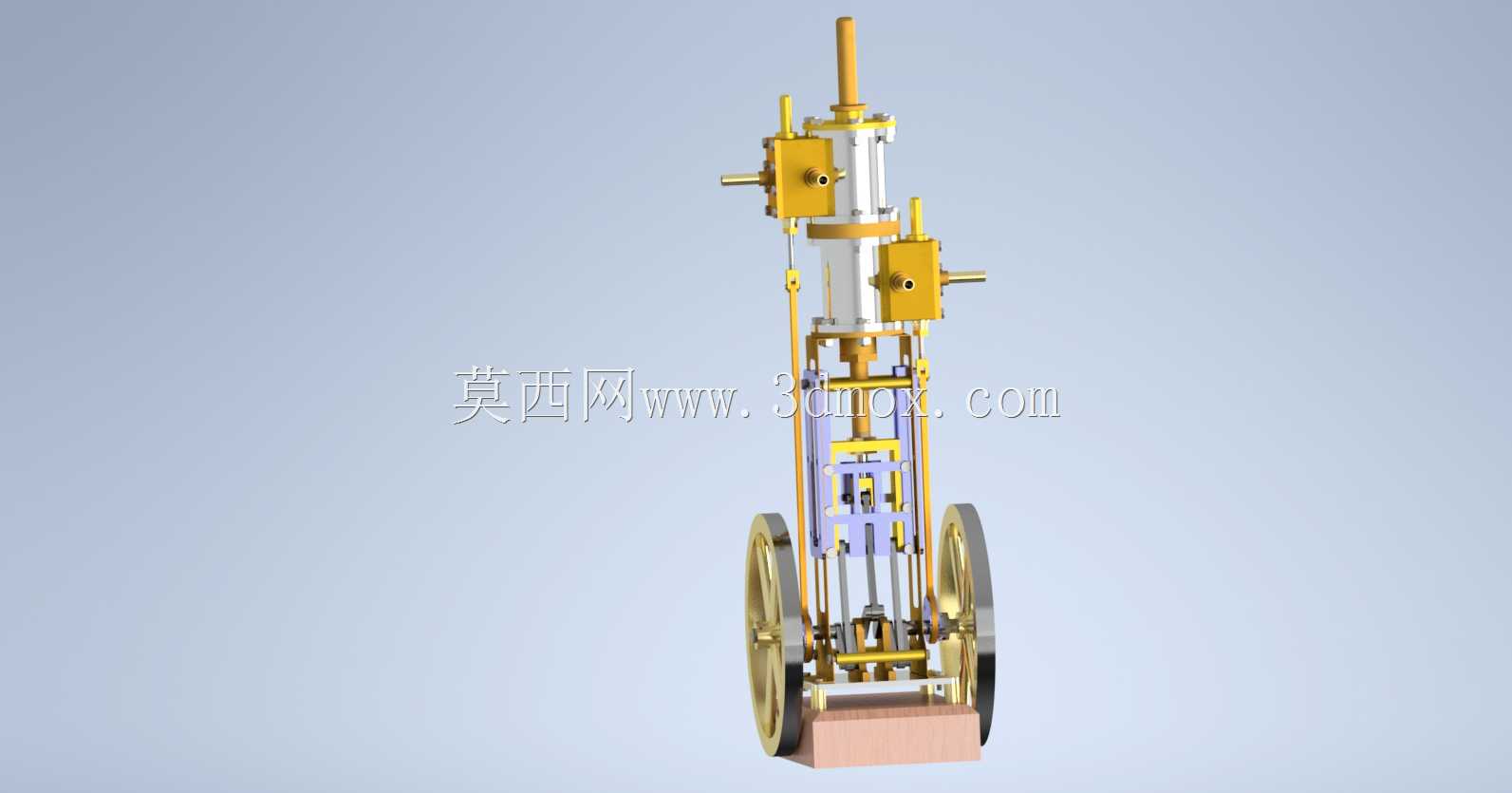

　　缸体与立柱框架采用分体式装配结构，配气阀组布置在缸体顶部，通过侧置的操纵杆实现配气正时的手动调节，方便演示不同进气开度下的动力输出特性；传动侧的连杆与曲柄销采用铰接结构，预留了足够的摆动间隙，避免运动过程中出现卡滞。从安装边界来看，整体结构的横向尺寸由底部双飞轮的外径决定，竖直方向的高度覆盖从基座底面到顶部阀杆顶端的全行程，安装时需保证基座底面水平，预留曲柄轴旋转的圆周安全空间，飞轮外侧无突出结构，可适配透明防尘罩的加装需求，方便长期静态展示。结构细节上，立柱框架采用黄铜材质质感的杆件拼接，既保证支撑刚度，也还原了早期蒸汽机的金属外观特征，活塞与缸体的配合段预留了密封件安装槽位，可适配实际蒸汽工况下的密封需求，底部基座的沉孔设计可直接通过螺栓固定在实验台面上，无需额外加工转接支架。
