卧式离心泵配套驱动电机集成结构

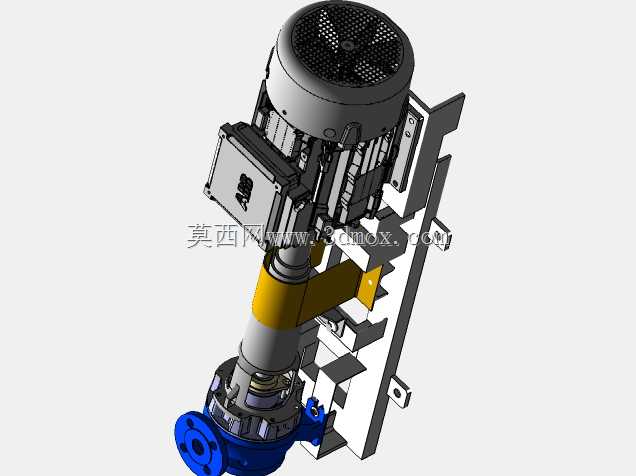

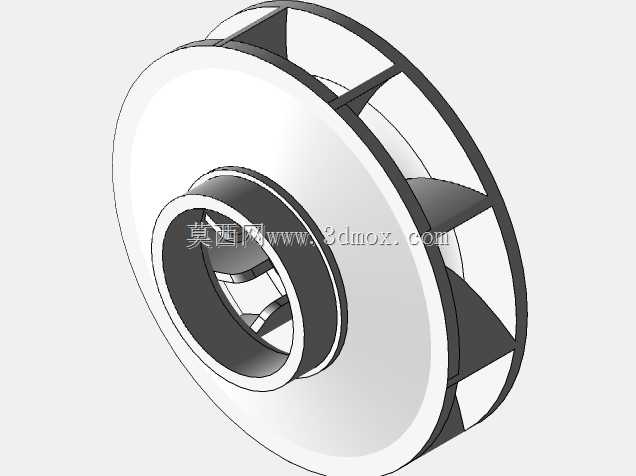

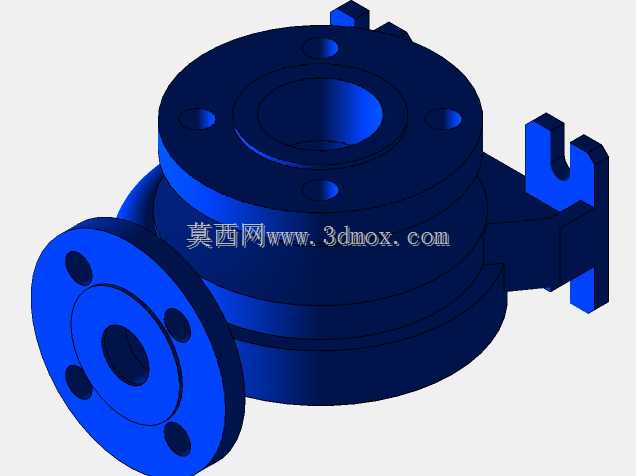

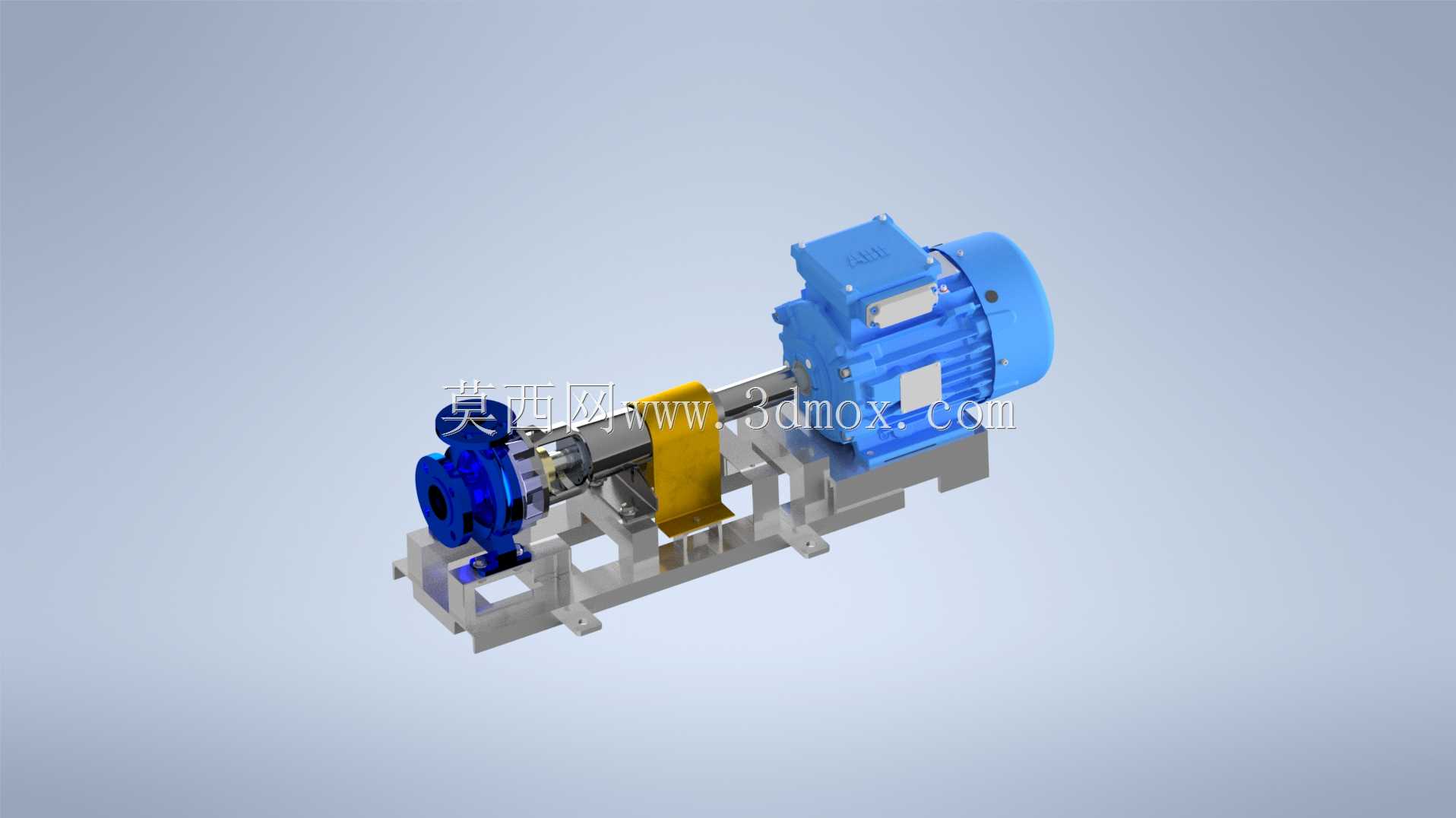

　　该模型还原的是卧式单级离心泵与驱动电机的成套装配结构，这类泵组在工业流体输送场景中应用覆盖范围极广，从市政供水系统的中途加压、化工生产环节的腐蚀性介质输送，到冷却循环系统的水循环、暖通系统的冷热水输送，都能见到同结构泵组的身影。整套结构采用卧式同轴布局，泵头与电机通过中间联轴器段连接，配套共用撬装式安装底座，这种布局的核心优势是安装时同轴度调整难度低，日常运维时拆卸联轴器护罩即可完成对中校验，不需要挪动泵体或电机的主安装位。泵头部分采用端吸式结构设计，进水口沿轴向布置、出水口垂直向上，这种流道设计能减少流体进入叶轮时的转向阻力，降低气蚀发生的概率，叶轮采用闭式结构，适配输送无大颗粒杂质的清洁流体，

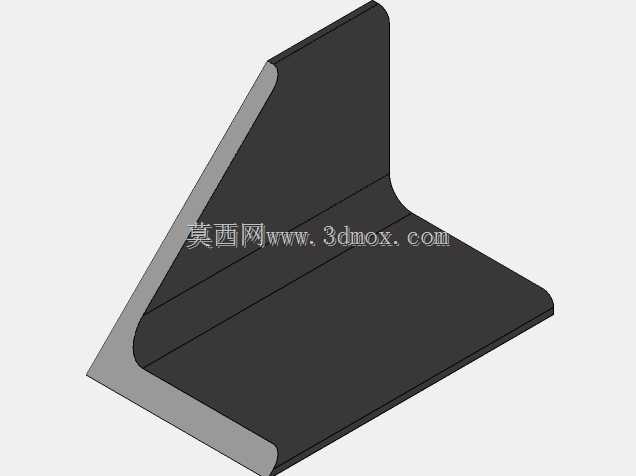

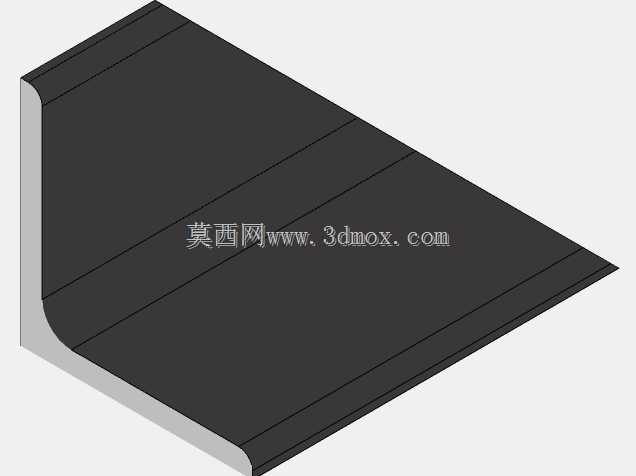

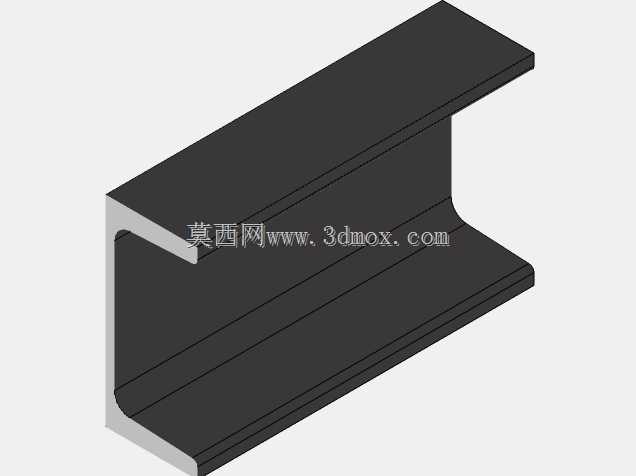

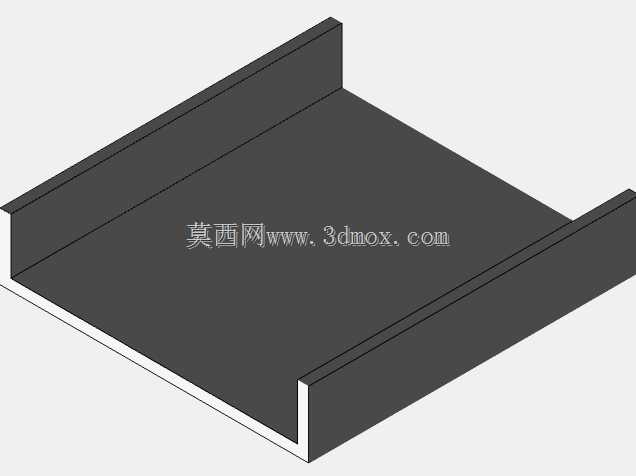

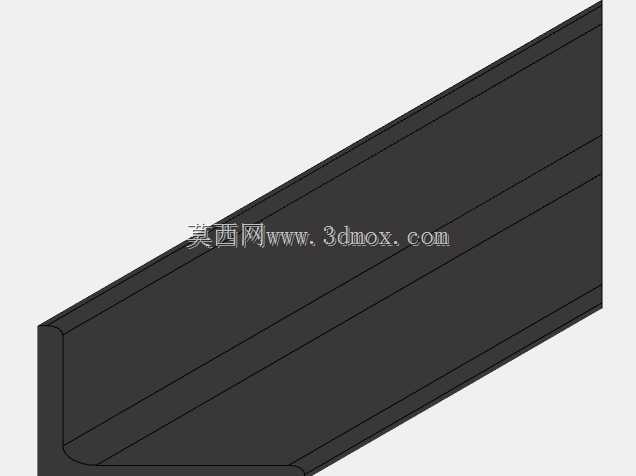

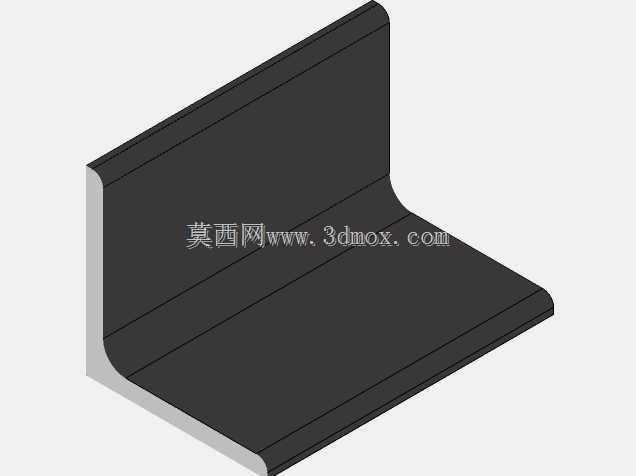

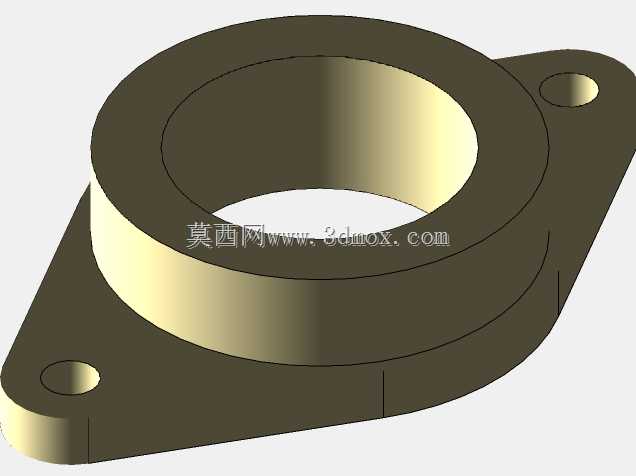

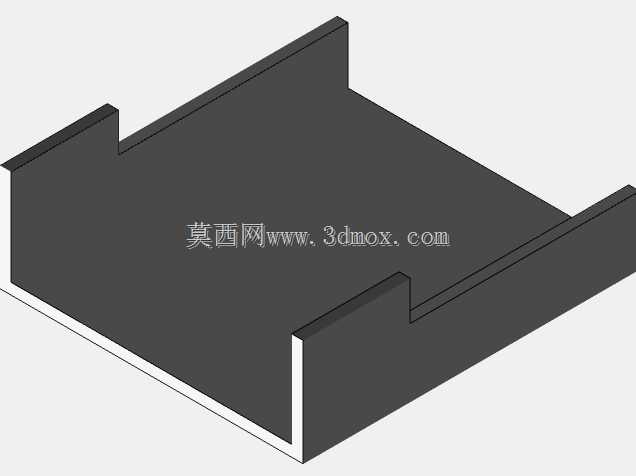

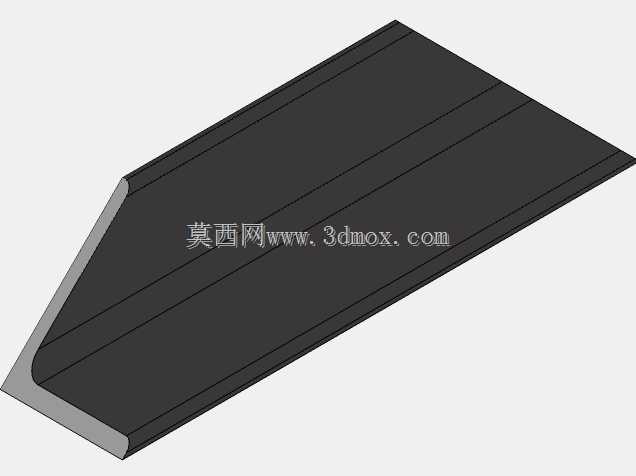

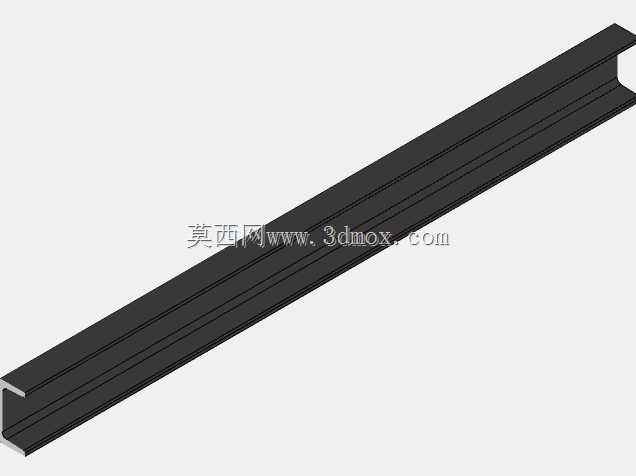

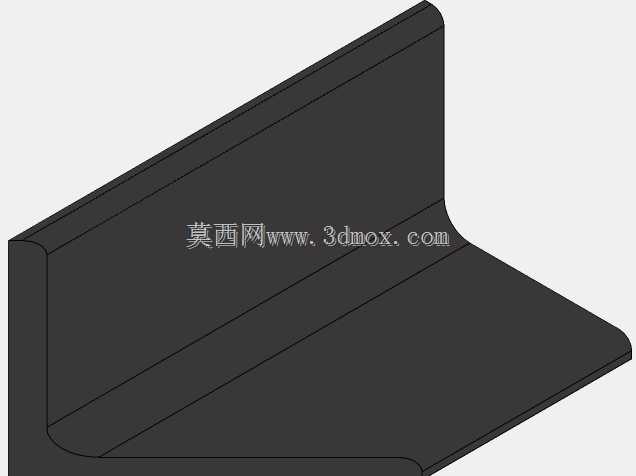

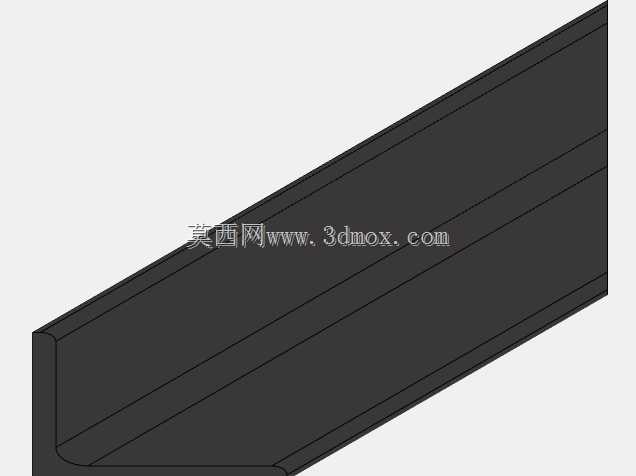

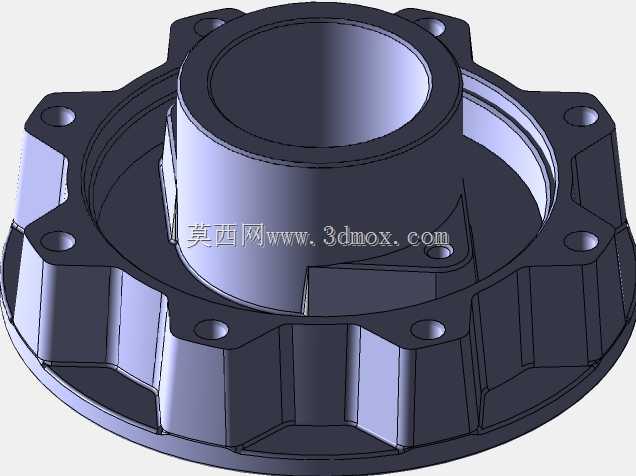

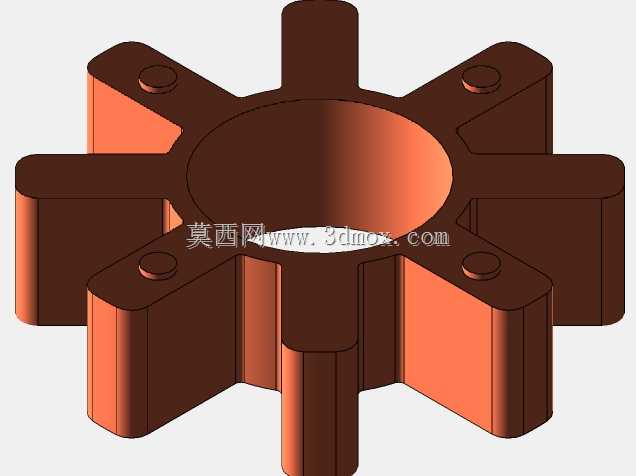

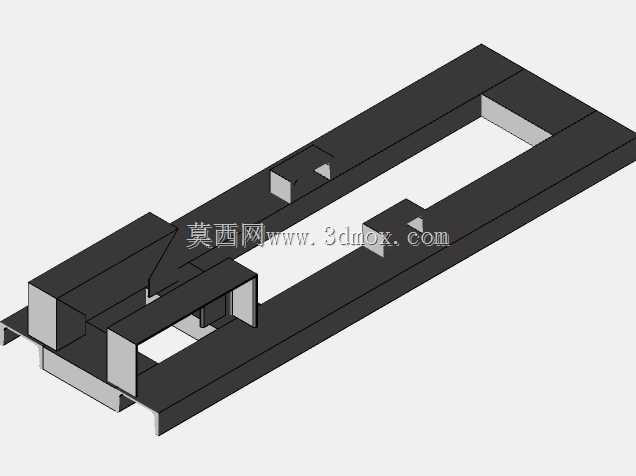

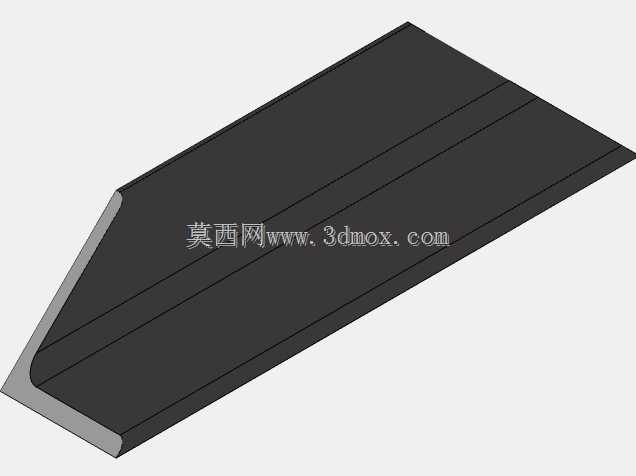

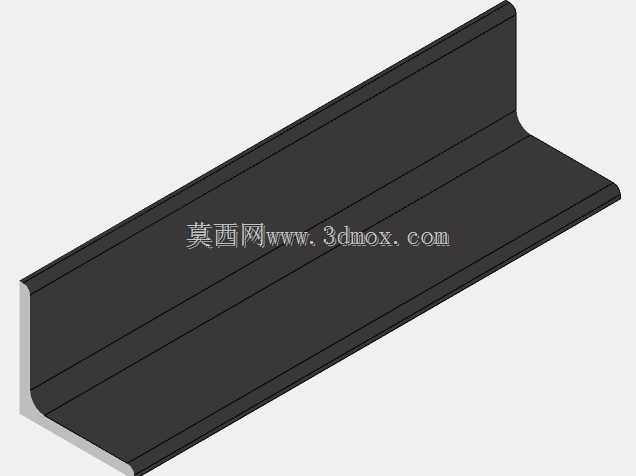

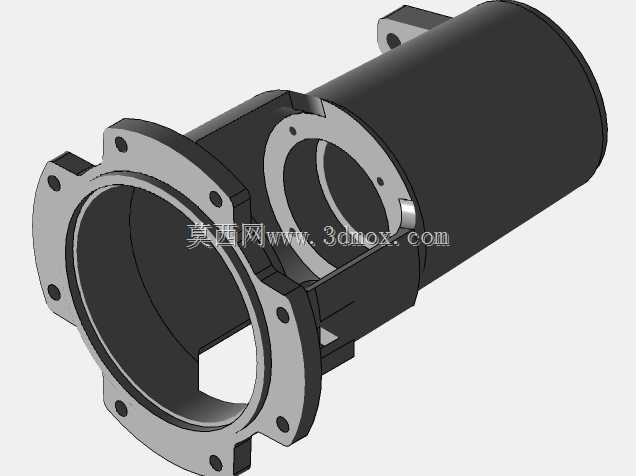

　　泵壳的壁厚设计兼顾了耐压需求与铸件成型工艺性，连接法兰的尺寸符合通用管路对接标准，不需要额外制作过渡连接件即可完成现场管路装配。中间传动段设置了独立的轴承支撑座，承担泵轴运行时的径向载荷，避免电机轴承额外承受泵端的径向力，延长电机的整体使用寿命，联轴器采用弹性柱销结构，能补偿泵轴与电机轴之间微小的同轴度偏差，同时吸收运行过程中的小幅振动，降低振动向两端部件的传递。驱动电机采用标准三相异步电机结构，散热筋沿电机外壳轴向布置，配合尾部的散热风叶，能在连续运行时保证电机温升控制在绝缘等级允许的范围内，电机接线盒设置在机壳侧面，方便现场布线时根据进线方向调整接线盒朝向。整套撬装底座采用型钢焊接结构，预留了地脚螺栓安装孔，

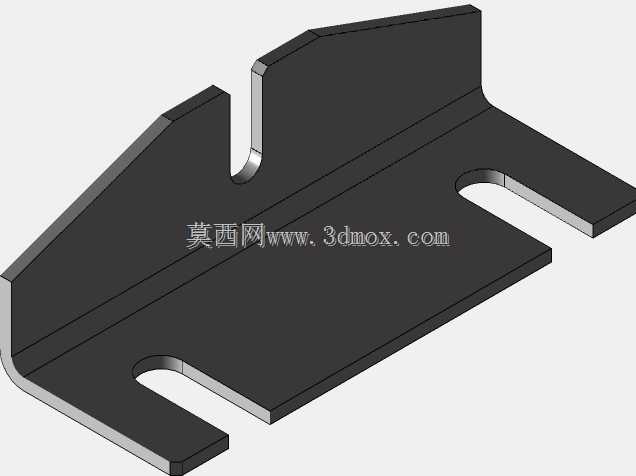

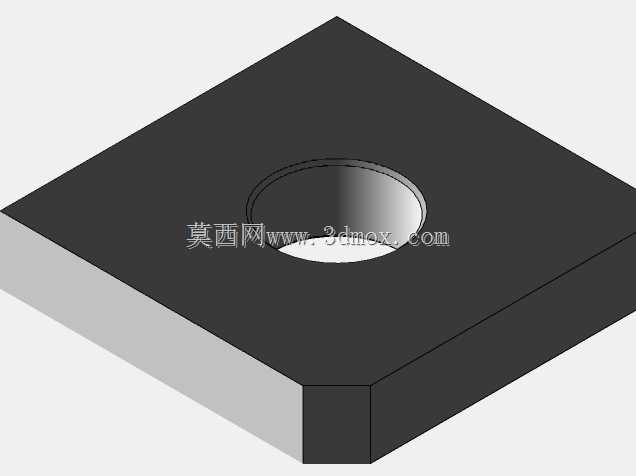

　　安装时只需要将基础预埋螺栓穿入底座孔位，调整水平后紧固即可完成泵组的固定，底座上的泵体、电机安装位都设置了调整顶丝孔，方便现场安装时微调两轴的同轴度，不需要额外制作工装。从设计逻辑上看，这套结构优先考虑了现场运维的便捷性，泵端的机械密封更换不需要拆解泵壳与管路，只需要拆下中间联轴器段即可完成密封件的更换，大幅缩短了设备停机维护的时间，同时各部件的连接尺寸都遵循行业通用标准，易损件的互换性强，不需要定制特殊规格的配件即可完成替换。
