电机驱动带式物料输送设备结构设计

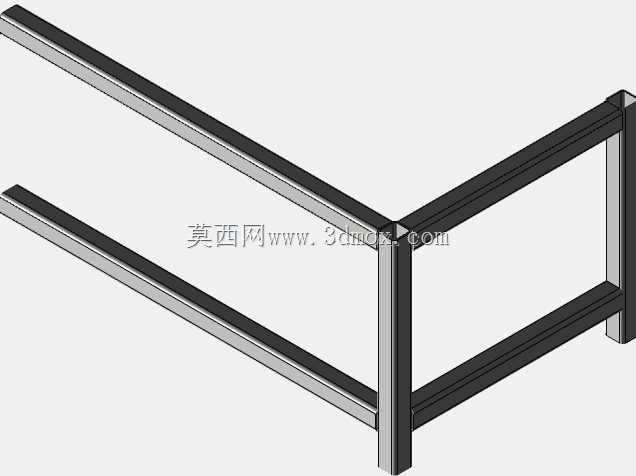

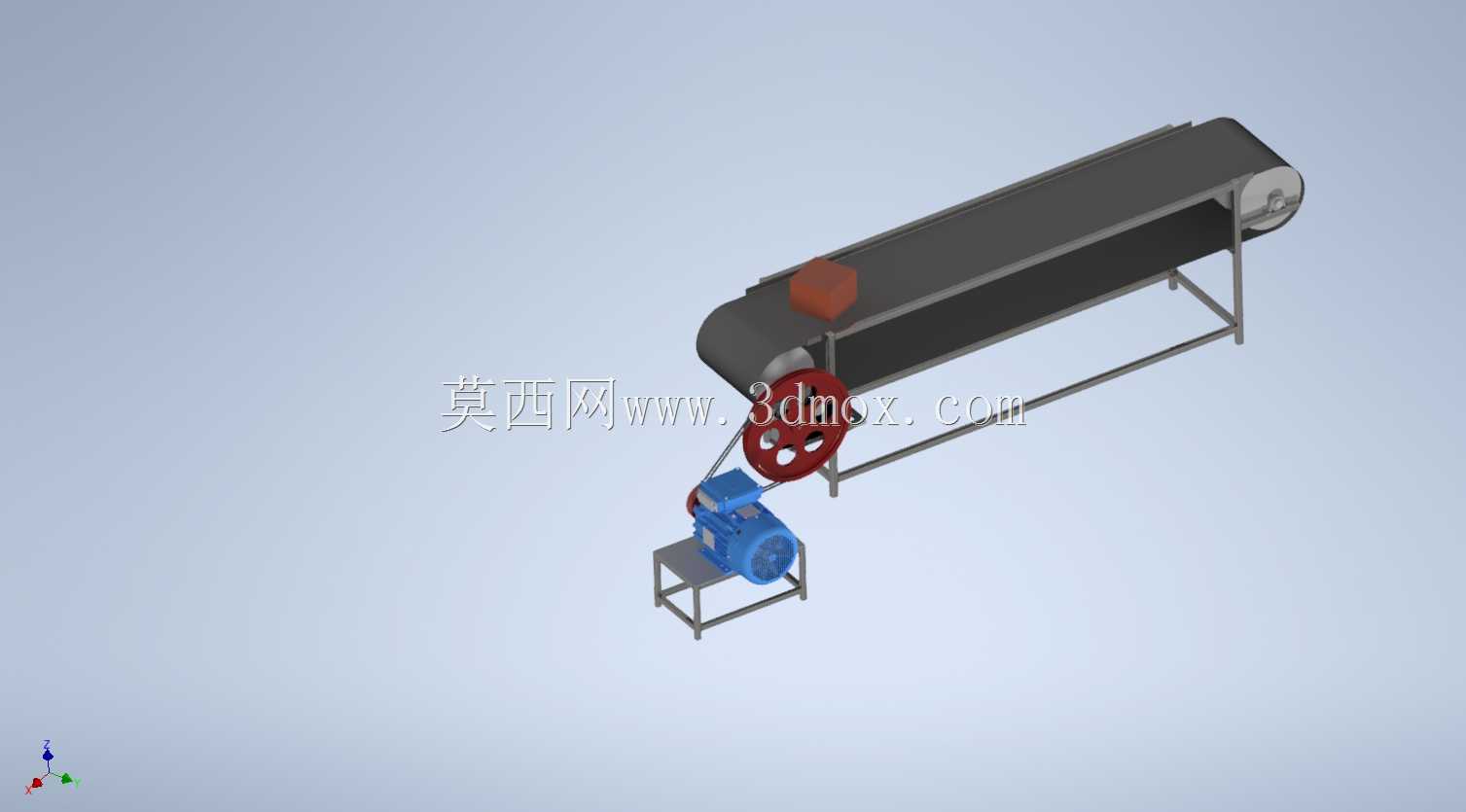

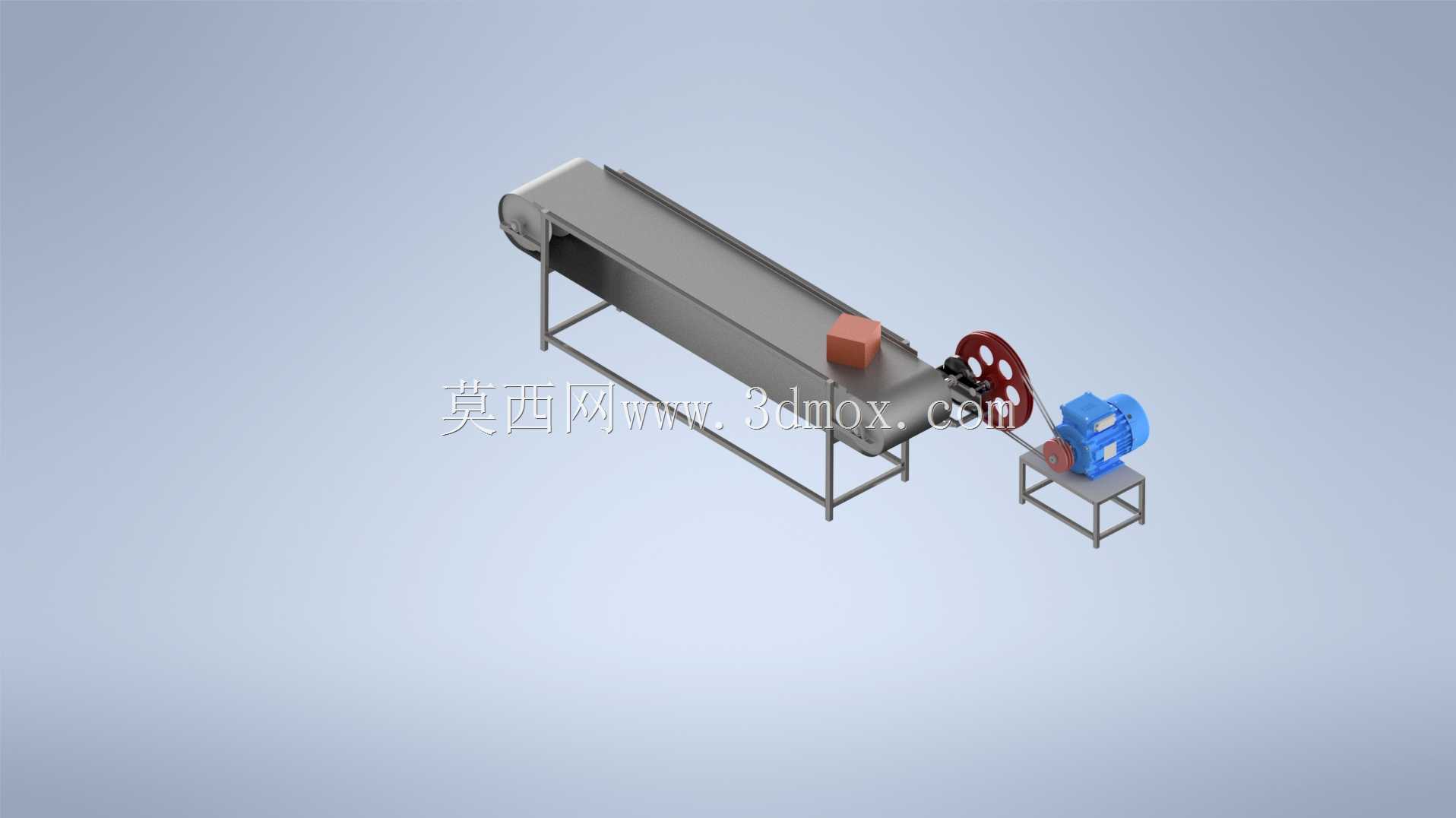

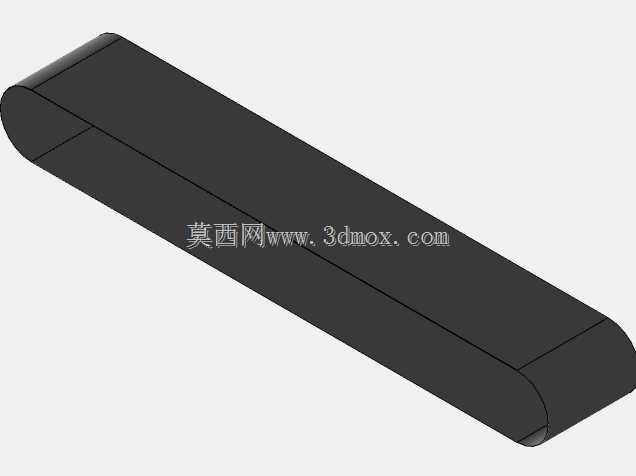

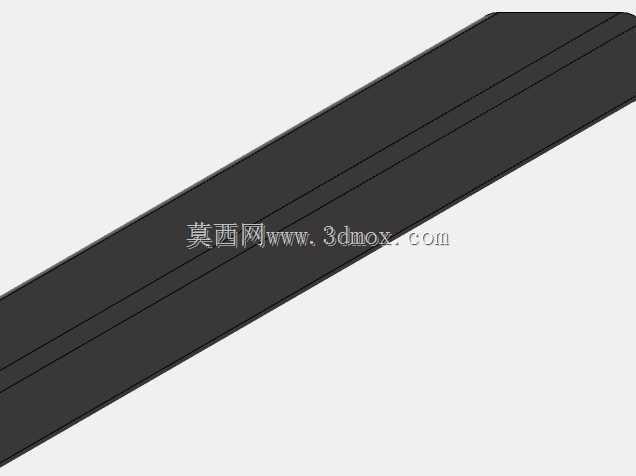

　　这款带式输送结构的设计，最初是面向车间零散工件的短距离转运场景做的方案，常见于五金加工车间的工序间流转、食品包装线的成品输送、电子组装线的工位传递这类场景，能替代人工完成不同工位间的物料平移，减少人工搬运的重复劳动，也能匹配上下游设备的节拍实现连续化作业。从结构组成来看，主体采用槽钢焊接的一体式机架，机架支腿做了斜向加强筋处理，避免长距离输送时机架出现中部下挠的问题，支腿底部预留了地脚安装孔，可直接通过膨胀螺栓固定在水泥地面，也可搭配可调脚杯实现地面不平整场景下的水平调节，安装时需要预留机架两侧各300mm的检修空间，方便后期更换皮带、维护传动部件。输送面采用平型PVC输送带，两端的主从动辊筒做了腰鼓形加工，

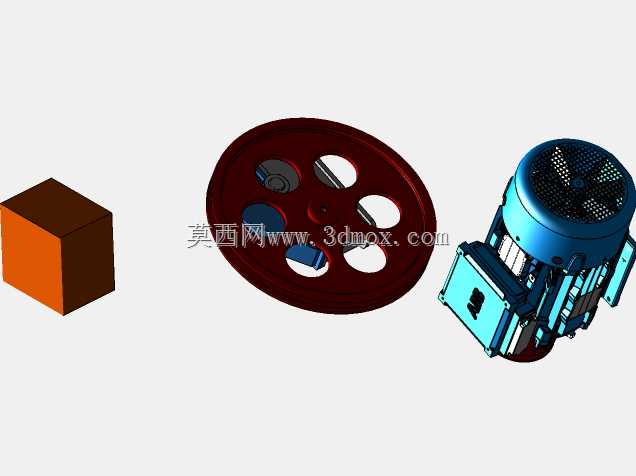

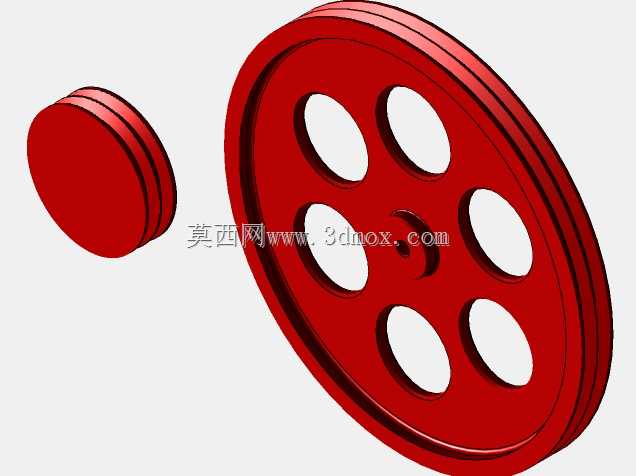

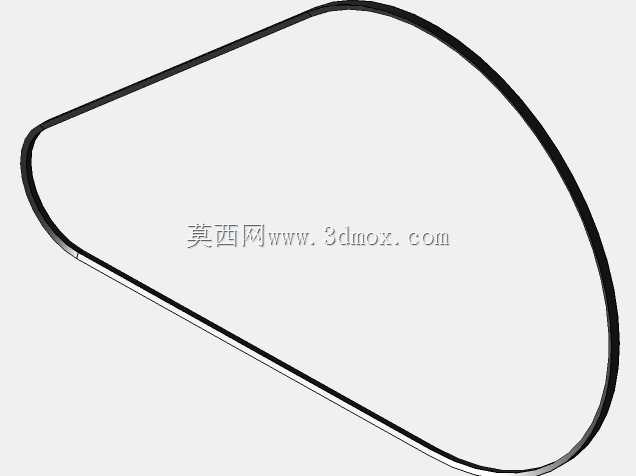

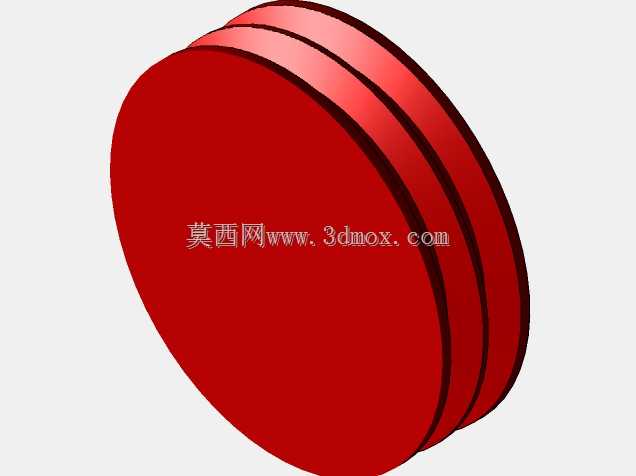

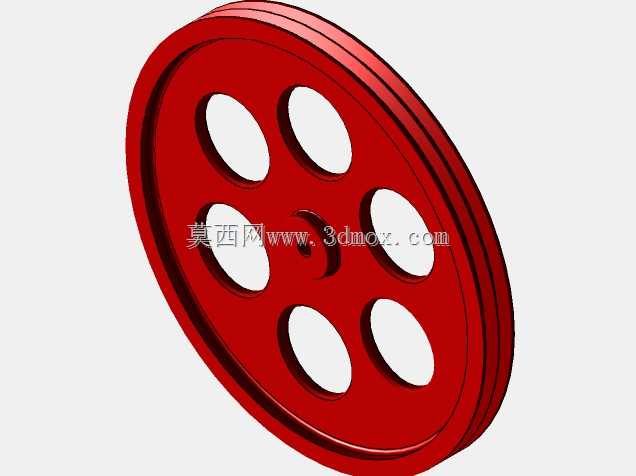

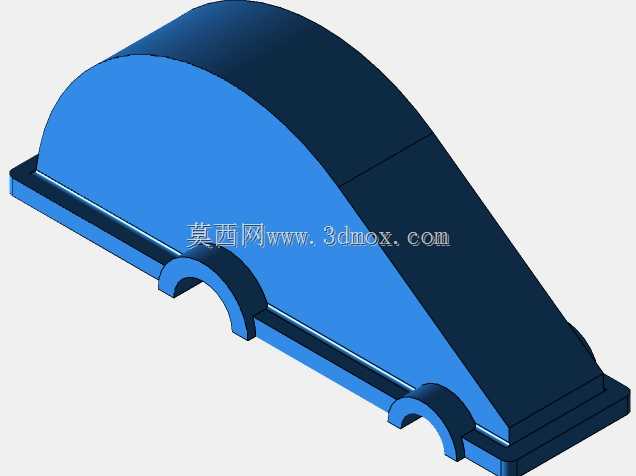

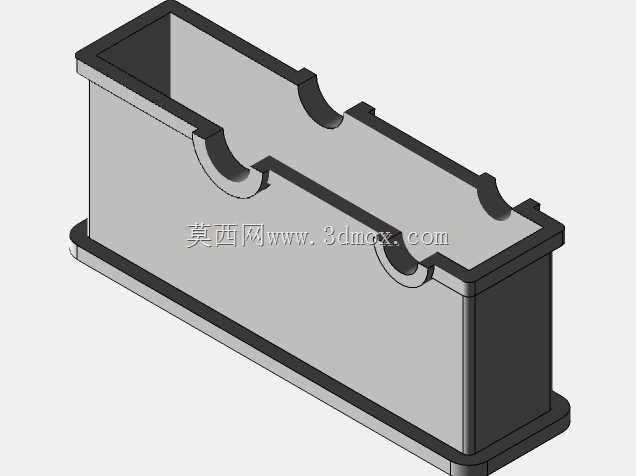

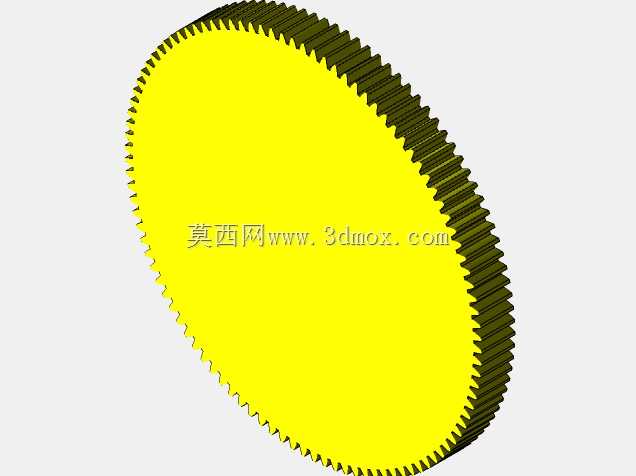

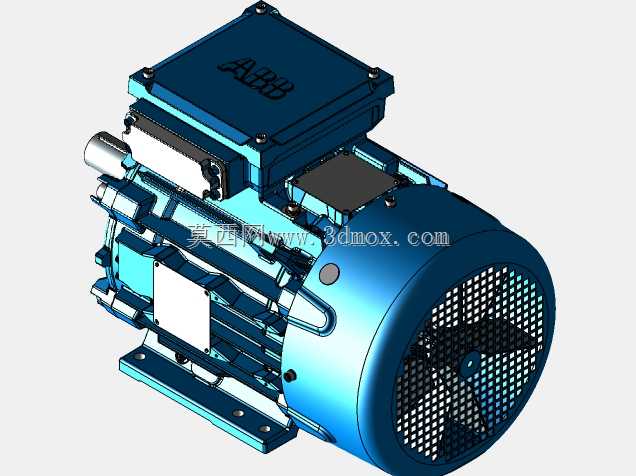

　　能自动纠正皮带运行过程中的跑偏问题，主动辊端搭配了链轮传动组，通过皮带轮与减速电机输出端连接，减速电机单独固定在机架侧方的小安装平台上，这种分体式安装的设计，能避免电机运行时的振动直接传递到输送机架上，减少输送面的抖动，保障输送小件物料时的稳定性。传动端设置了安全防护罩，将链轮、皮带轮等旋转部件完全封闭，避免车间作业时衣物、工具卷入旋转机构造成安全隐患。设计过程中特意将电机安装位做了可调节的长孔设计，后期维护时可以通过调整电机位置来张紧传动三角带，不需要额外拆卸其他部件，从动辊端也设置了丝杠张紧机构，可通过两端的调节螺栓调整皮带张紧度，同时纠正皮带的跑偏量。整机的输送高度可根据对接设备的进料高度调整支腿长度，

　　常规设计的输送面高度在750mm到850mm区间，适配多数车间作业台、加工设备的进料高度，输送长度可根据实际车间布局做模块化拼接，单段标准长度控制在6米以内，避免过长导致皮带打滑、传动阻力过大的问题。这类输送结构的载荷设计针对10kg以内的散件、盒装物料，运行速度可通过搭配变频电机实现0.1m/s到0.5m/s的无级调节，能匹配不同生产节拍的需求，机架表面做了喷塑处理，适配多数车间的防腐蚀、易清洁要求，食品类场景使用时可更换食品级输送带与不锈钢机架材质，满足不同行业的使用要求。
