带安装底座的折弯式机械连接固定支架

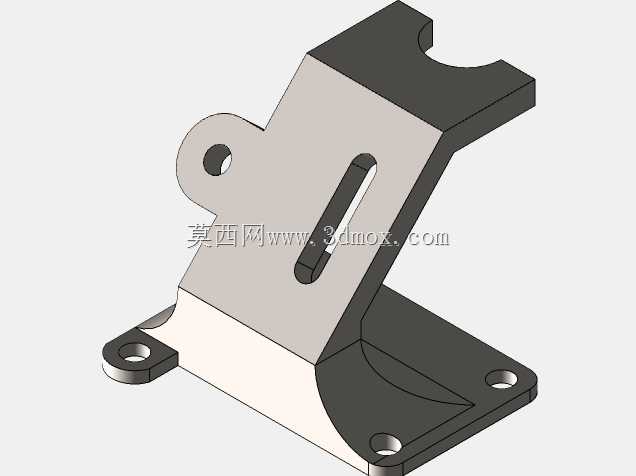

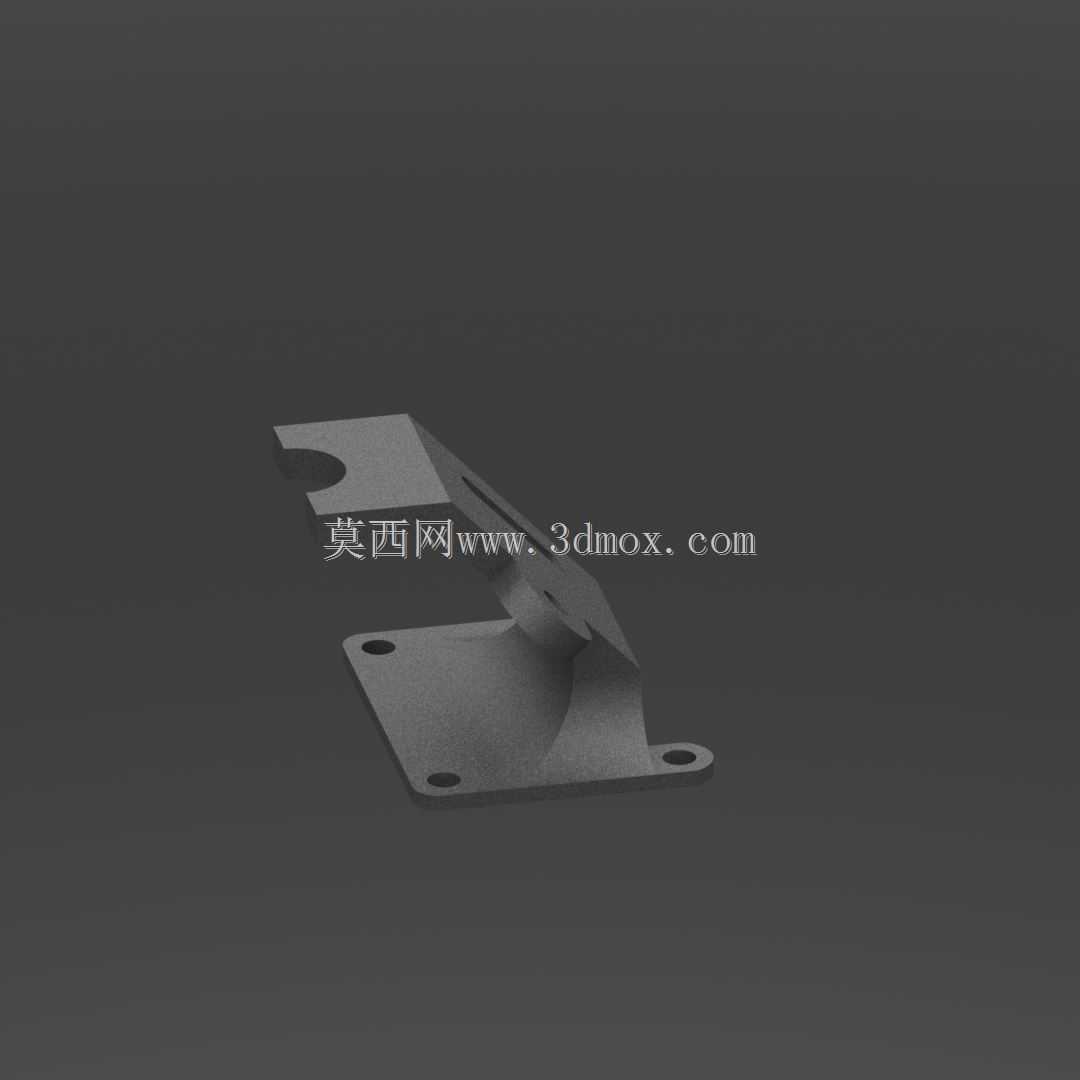

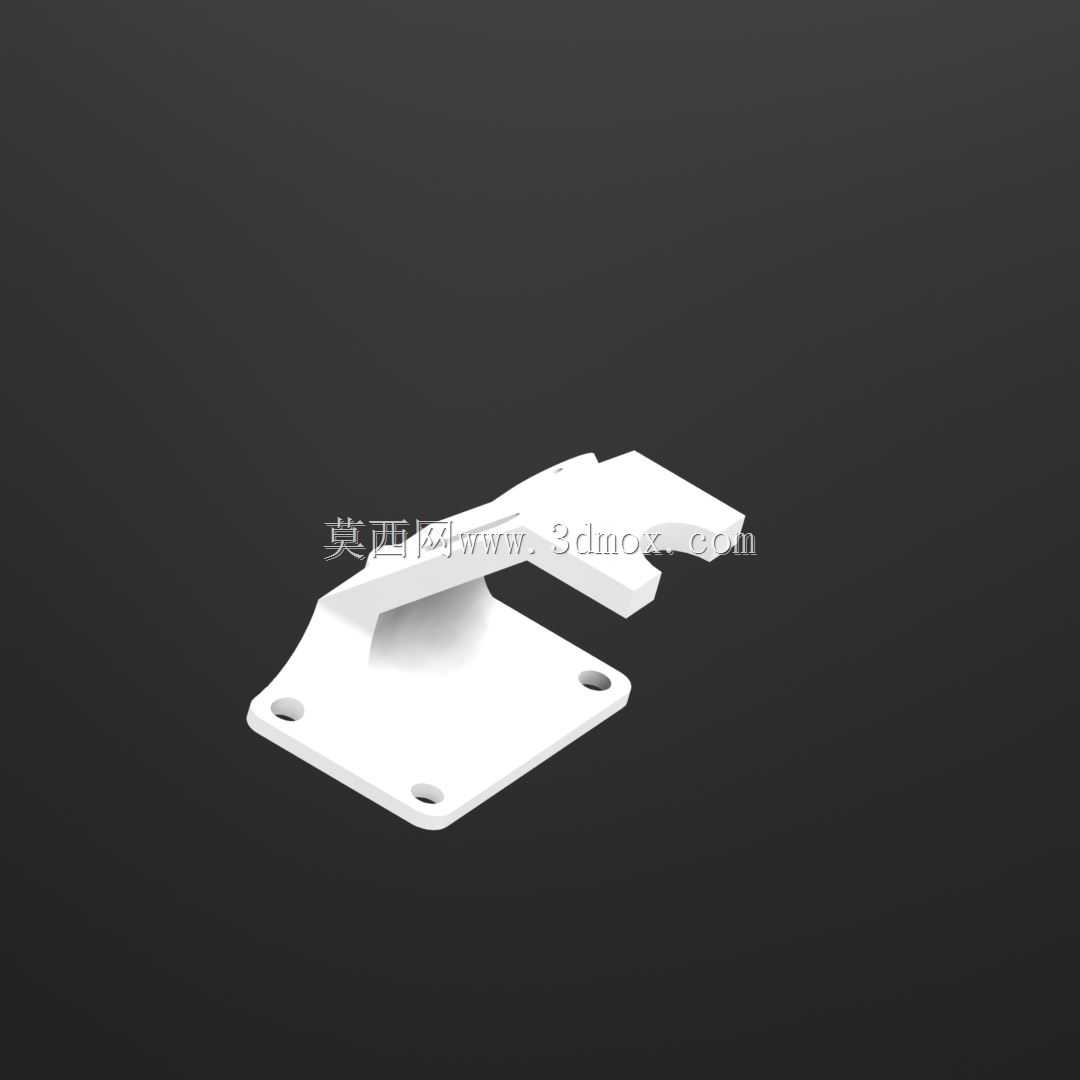

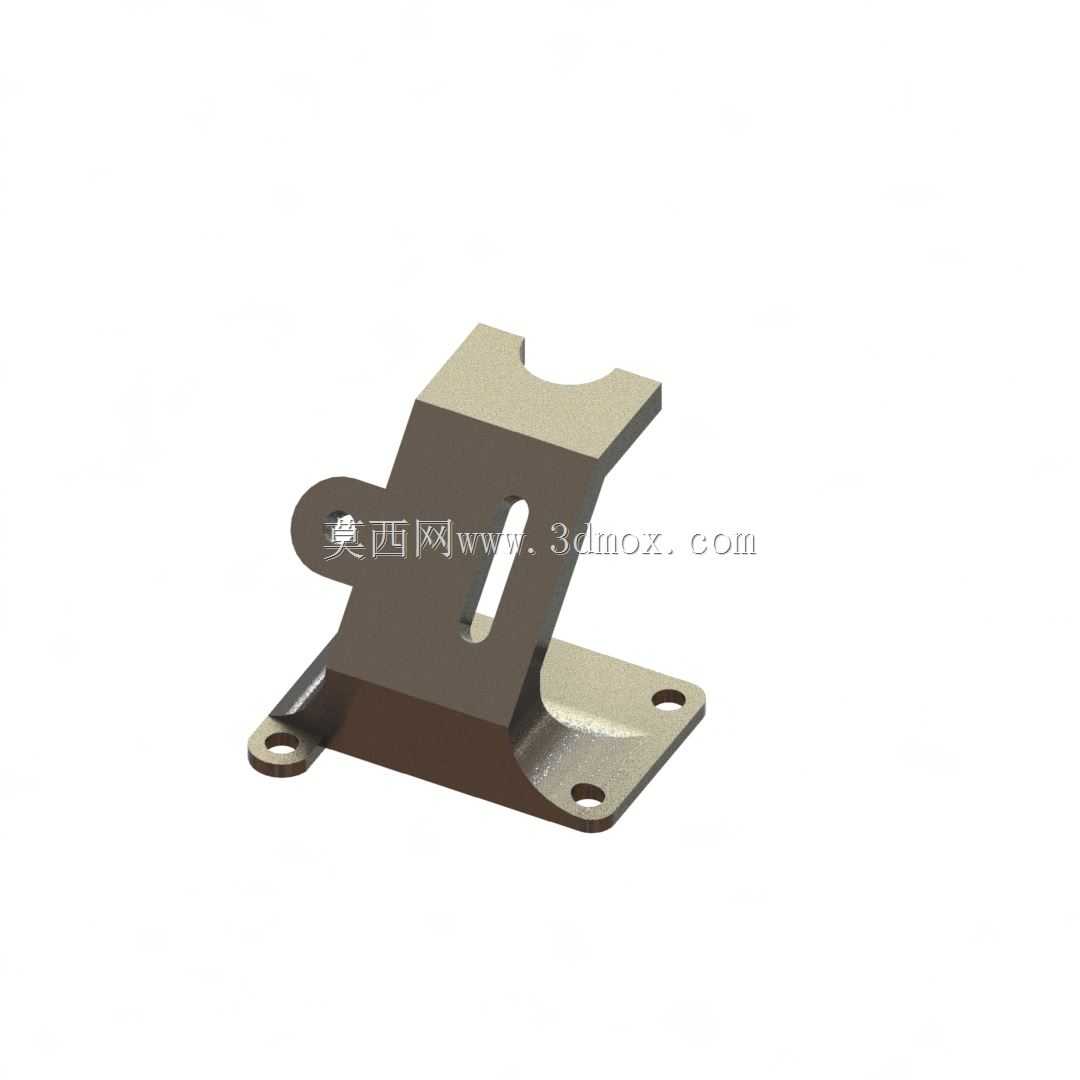

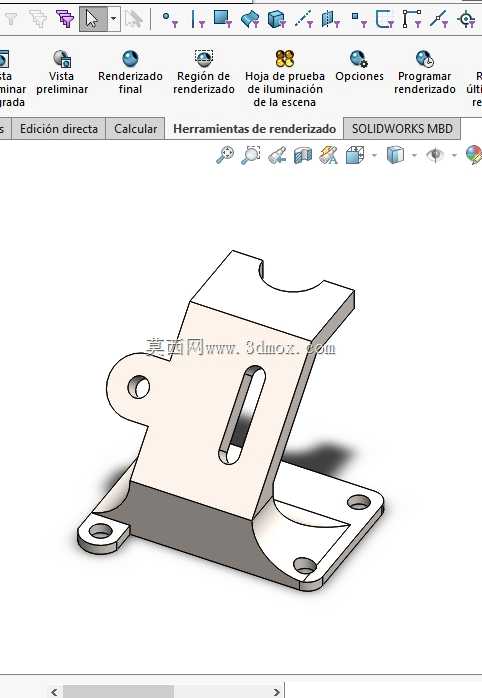

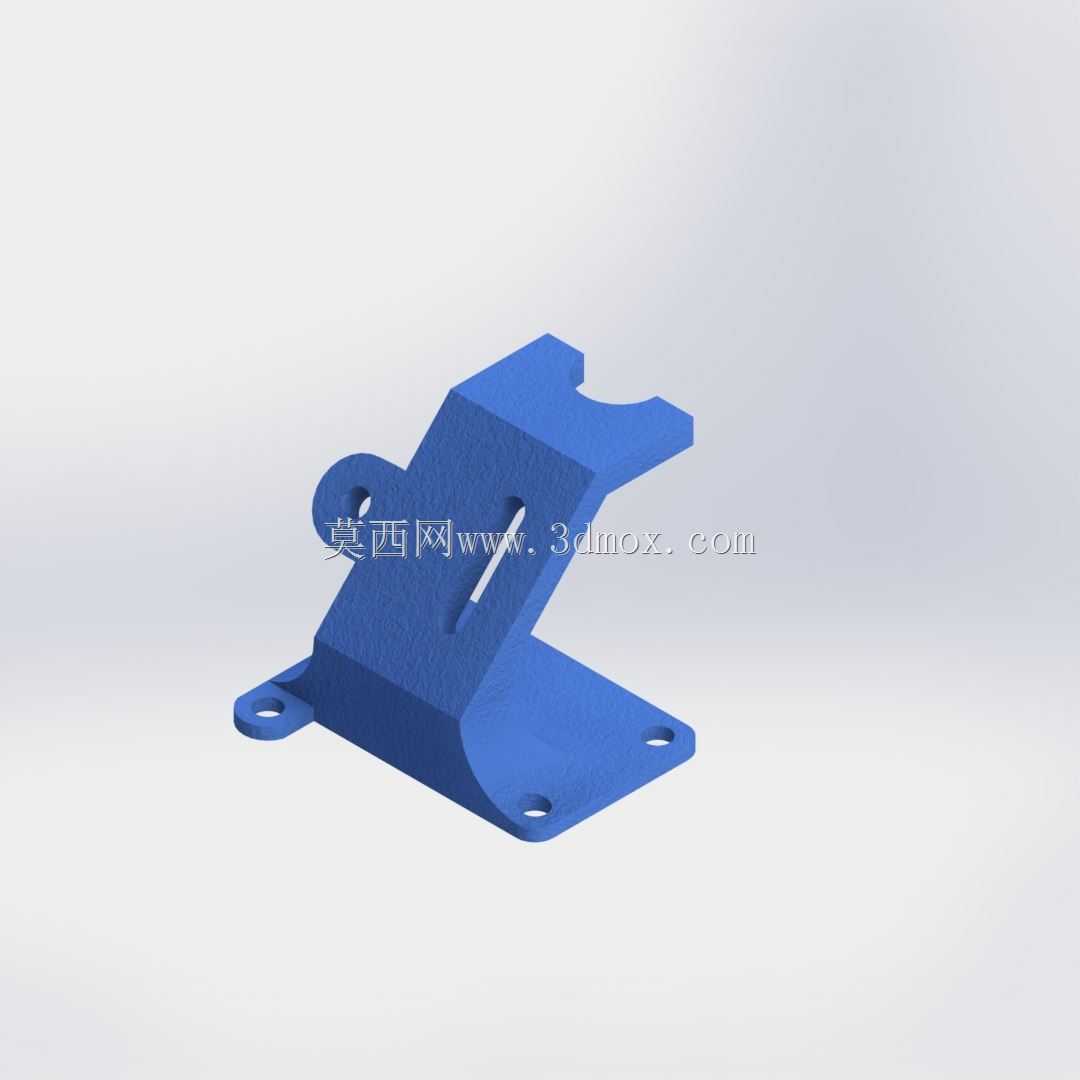

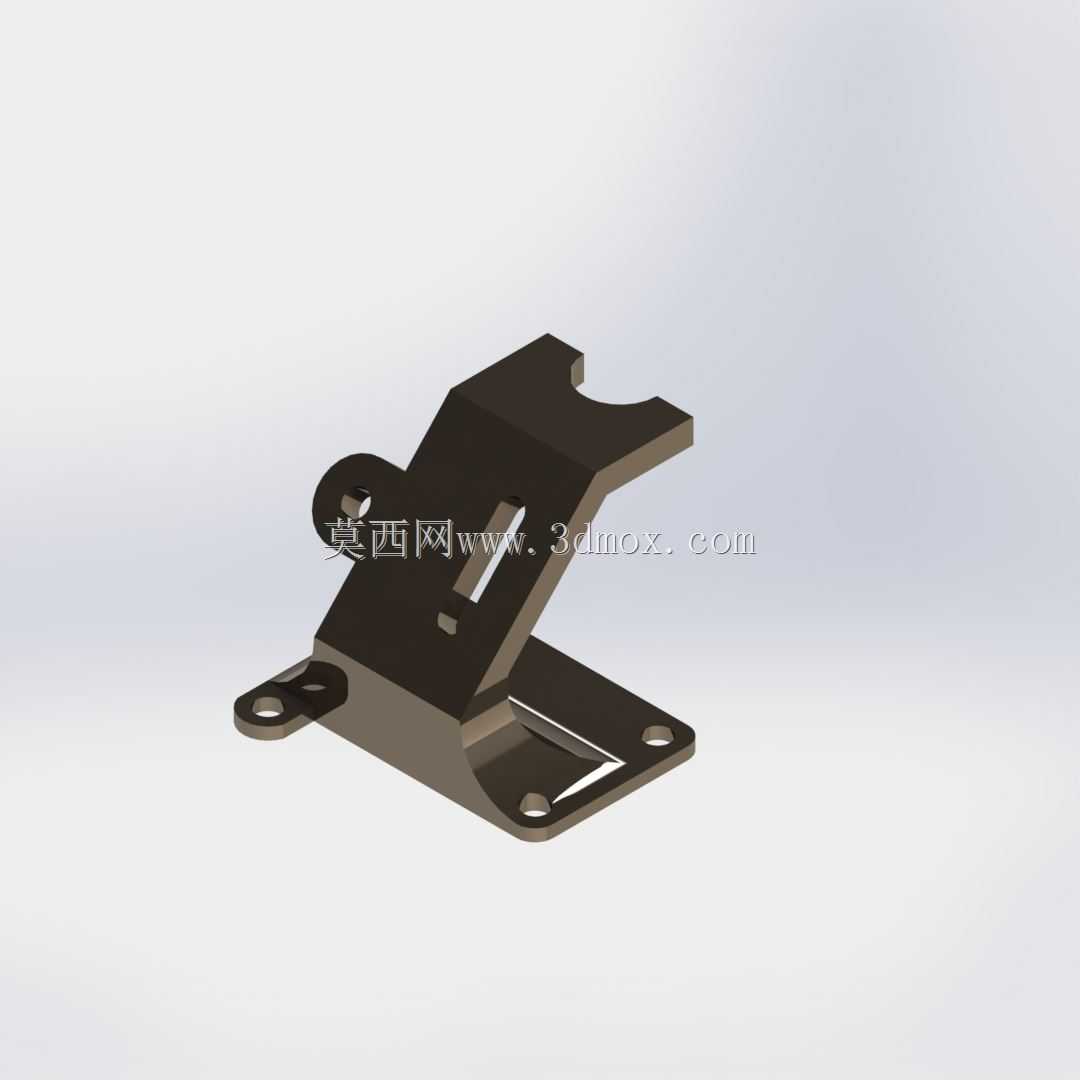

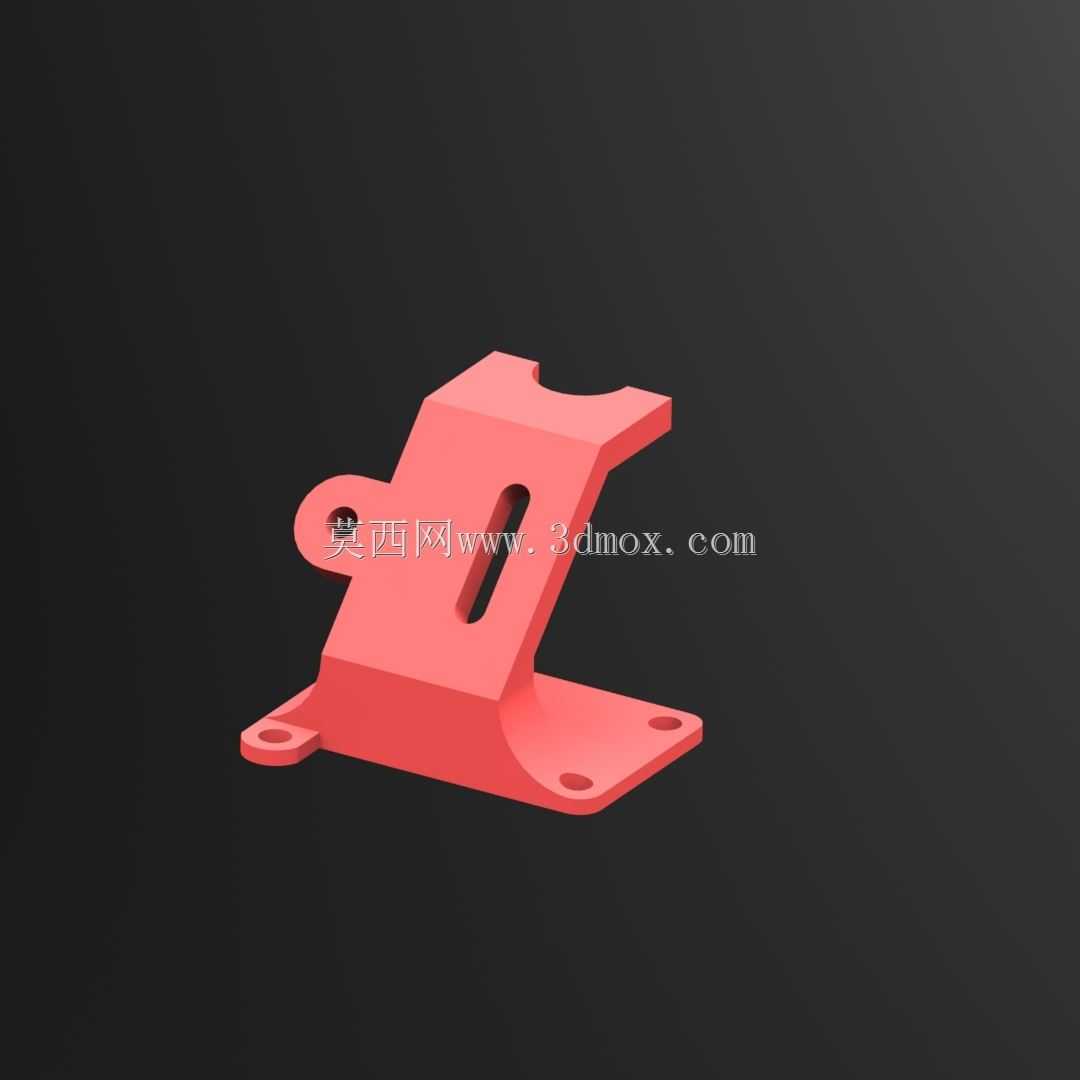

这类带安装底座的折弯式连接支架，在轻工自动化生产线、小型物料传输工位、桌面级实验设备的结构搭建场景中应用十分广泛，主要承担两个异向排布构件之间的刚性连接载荷，同时抵消设备运行过程中产生的小幅振动偏移，避免连接部位出现应力集中导致的构件断裂。从结构设计逻辑来看，底座部分采用平板式布局，三个安装孔呈三角分布，孔位边缘做了沉头处理，安装时可将紧固件完全埋入构件平面内，不会出现凸起干涉相邻部件装配的问题，底座与上方折弯连接臂的过渡位置做了大圆角顺滑处理，能够有效分散折弯处的集中应力，避免长期受载后出现金属疲劳开裂的情况。上方的连接臂采用空间折弯构型，并非简单的平面弯折，能够适配两个存在空间夹角的安装面的连接需求，臂体末端的平面同样预留了安装孔位，可直接通过紧固件与待连接构件锁固，不需要额外加装转接垫片。从安装边界来看，底座的安装孔间距适配常规20系列、30系列工业铝型材的槽位间距，不需要额外打孔即可直接在铝型材框架上完成固定，整体构件的厚度控制在3mm区间，既保证了足够的结构刚性，又不会过度占用设备内部的安装空间，整体外轮廓没有尖锐棱角，所有边缘都做了倒角处理，装配作业时不会划伤操作人员。在实际选型应用中，这类支架常被用来固定小型传感器安装座、气动管路导向件、小型电气元件的安装托板，也可作为小型防护罩的侧边固定支撑件使用，相较于直片式连接片，空间折弯的结构能够减少额外转接件的使用，简化整体装配流程，降低设备的整体装配成本。建模过程中需要重点关注折弯处的圆角半径与板材厚度的匹配关系，避免折弯工艺实现时出现开裂问题，同时安装孔的位置公差需要控制在±0.1mm范围内，保证现场装配时能够直接对位安装，不需要二次修锉孔位。
