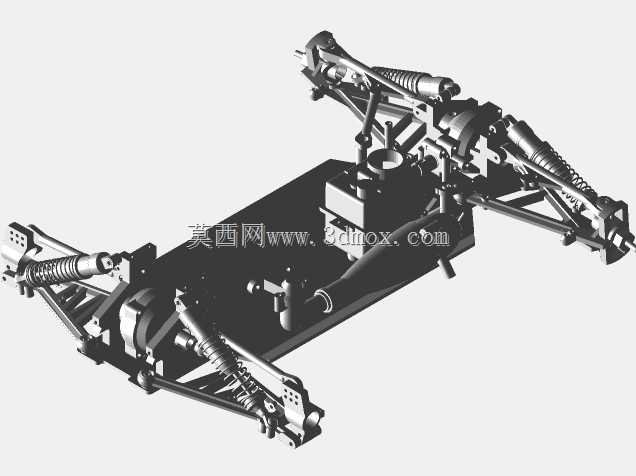

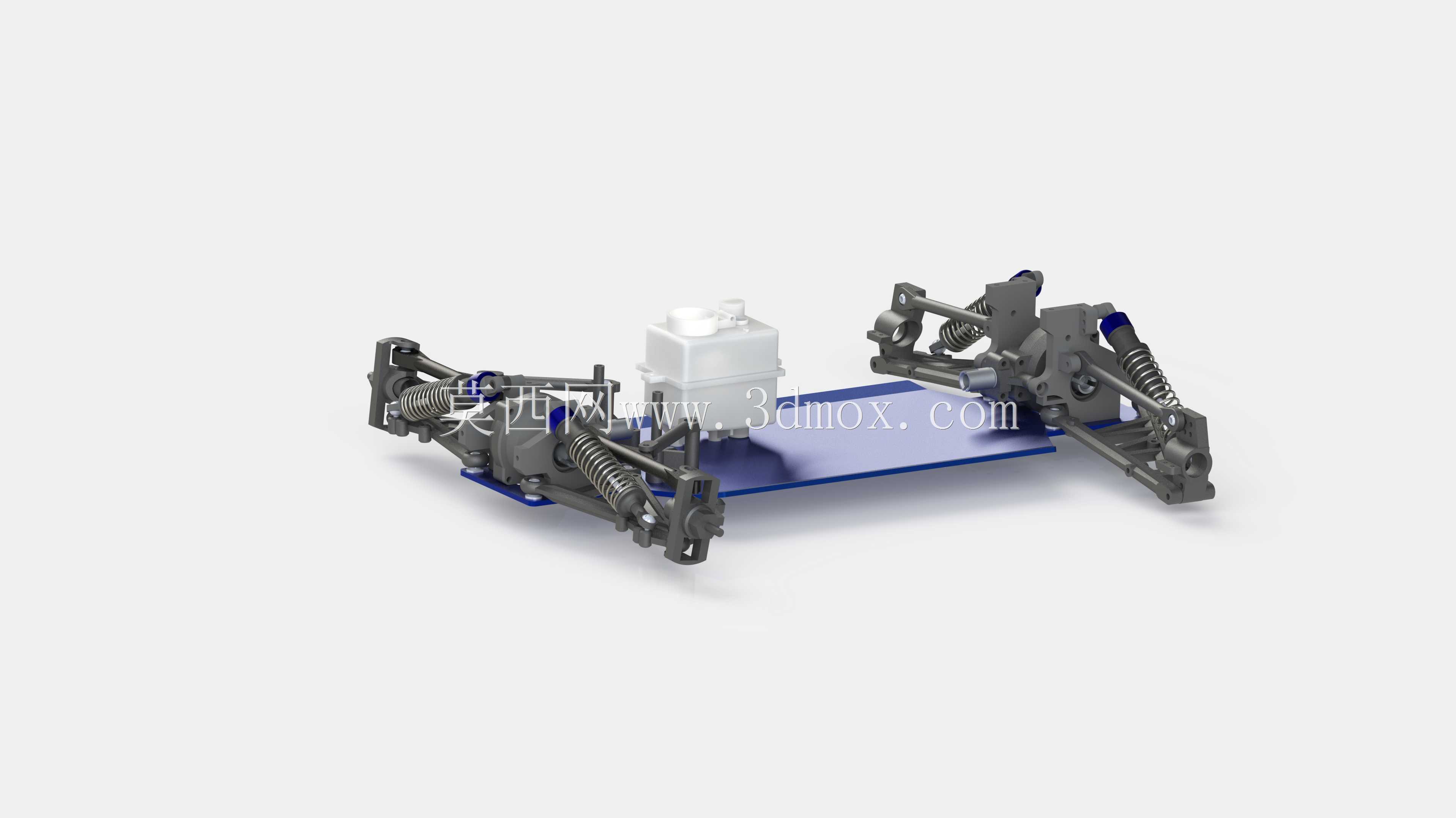

遥控赛车底盘悬挂总成等轴测渲染作品

这套RC遥控赛车底盘悬挂结构，主要面向1/10比例竞速越野类模型车的改装与研发场景，在模型车赛事、爱好者DIY改装、青少年科创教具领域都有实际应用价值。从结构设计来看，这套总成采用前后双叉臂独立悬挂布局，避震器采用斜置安装方式，相比垂直安装的结构，能在有限的车架空间内获得更长的避震行程，同时优化阻尼力传递路径，在车辆飞跃落地、经过颠簸路面时，能更好地分散冲击载荷，避免车架局部应力集中。设计过程中优先考虑了零件的模块化拆分，转向节、摆臂、避震塔、舵机安装位都做了独立的安装边界预留，摆臂与转向节的连接点采用标准球头扣结构，既保证了转向动作的灵活度，也方便后期更换不同硬度的摆臂、调整轮距参数，适配不同抓地力的赛道场景。从安装边界来看，这套底盘总成的前后轮距控制在260mm区间，车架主体宽度预留了标准540级电机、双速变速箱的安装空间，中部的设备舱可以容纳标准尺寸的舵机、电调与接收设备，电池安装位做了可调节的固定槽，适配不同容量的硬壳锂电池。悬挂的上下摆臂采用不等长设计，在车轮上下跳动时能主动优化车轮外倾角变化，减少轮胎侧滑量，提升过弯时的轮胎抓地表现；避震器的上安装点在避震塔上预留了3个不同高度的固定孔位，使用者可以根据场地路面情况调整车身高低与避震预压，兼顾平路竞速的低重心需求与越野场地的通过性需求。转向系统采用横置拉杆结构，转向舵机安装在车架前部居中位置，通过对称的转向拉杆连接左右转向节，能保证左右转向角度的一致性，避免转向时出现左右轮转角偏差导致的推头或甩尾问题。车架中部的传动布局预留了中央差速器的安装位，前后动力输出轴的连接点做了同轴度限位设计，减少传动过程中的抖动与功率损耗，整套结构的安装孔位都遵循主流RC模型车的通用标准，可直接适配市面多数同比例模型车的升级配件，不需要额外做打孔改装。
