内燃机活塞精密结构设计方案

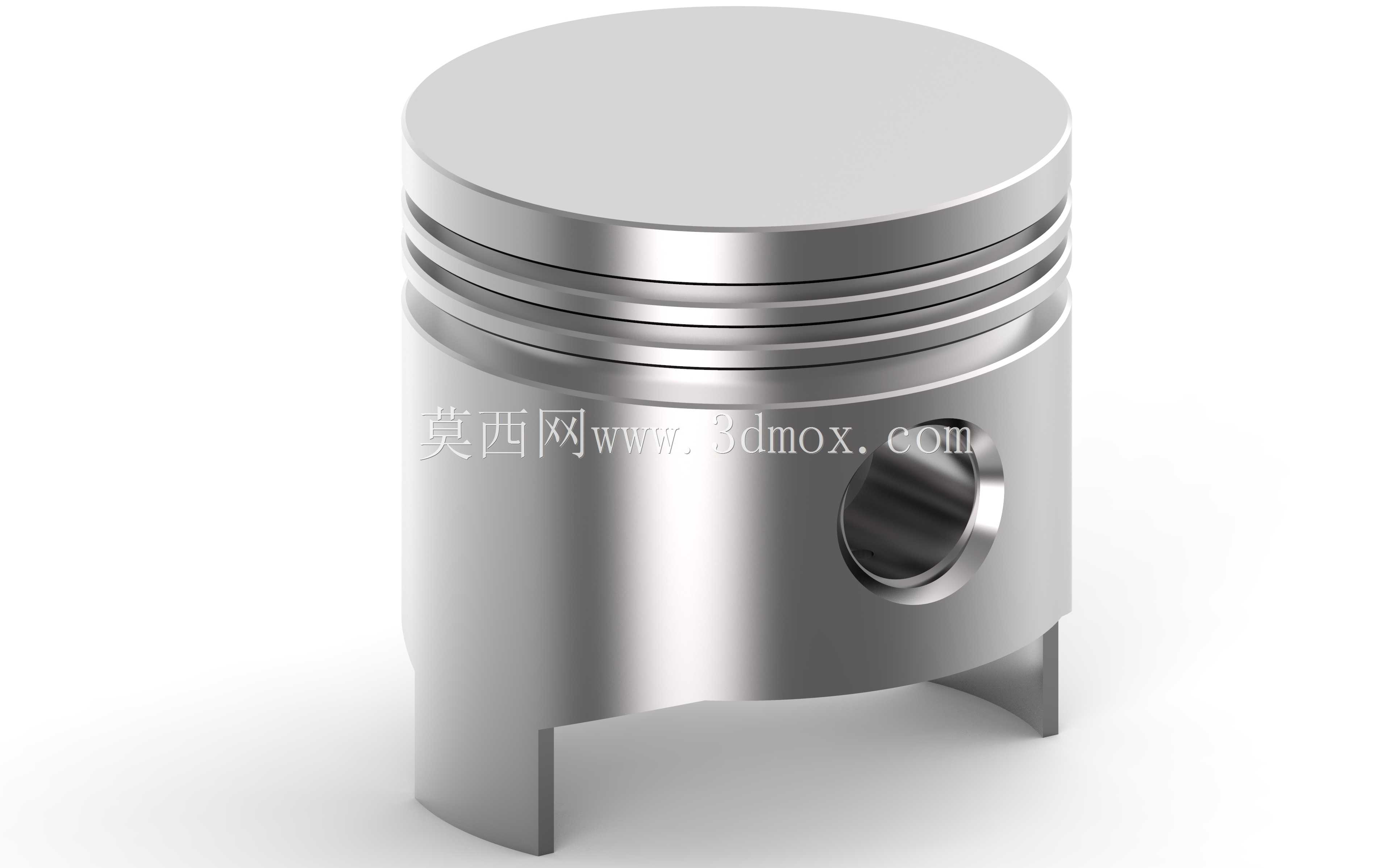

　　活塞是往复式内燃机动力转换的核心承载构件，其结构设计直接决定发动机的燃烧效率、密封可靠性与整机服役寿命。这款活塞的三维结构完整还原了量产车用活塞的典型工程特征，可直接用于动力总成教学演示、发动机拆装实训、结构原理验证等场景，也能作为曲柄连杆机构动力学仿真的基础几何参照。

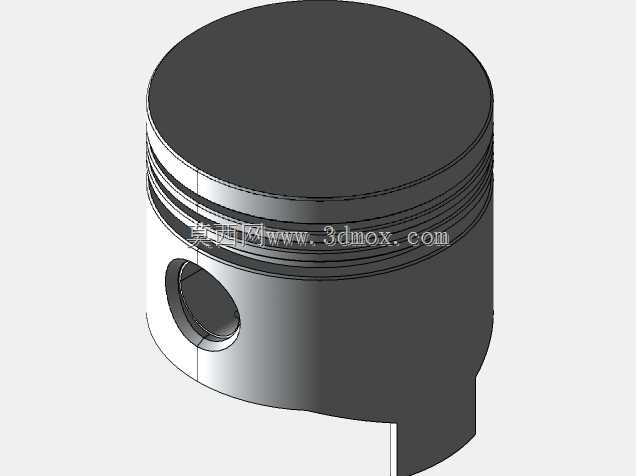

　　从实际工况来看，活塞长期在高温高压的燃烧室内做高速往复运动，需要同时承受燃气爆发压力、往复惯性力与侧向侧推力的复合作用，因此结构设计必须兼顾强度、轻量化与热变形控制。该活塞顶部采用平整的平顶构型，这类结构在小排量自然吸气汽油机中应用广泛，平顶设计的优势在于燃烧室结构紧凑、挤气面积均匀，能够有效减少燃烧室内的积碳附着，同时顶面加工工艺简单，受热面积相对更小，可降低高温燃气向活塞内部的热传导速率。顶部边缘预留的倒角结构，既可以避免活塞在上止点位置与气门发生运动干涉，也能消除加工过程中的锐边应力集中。

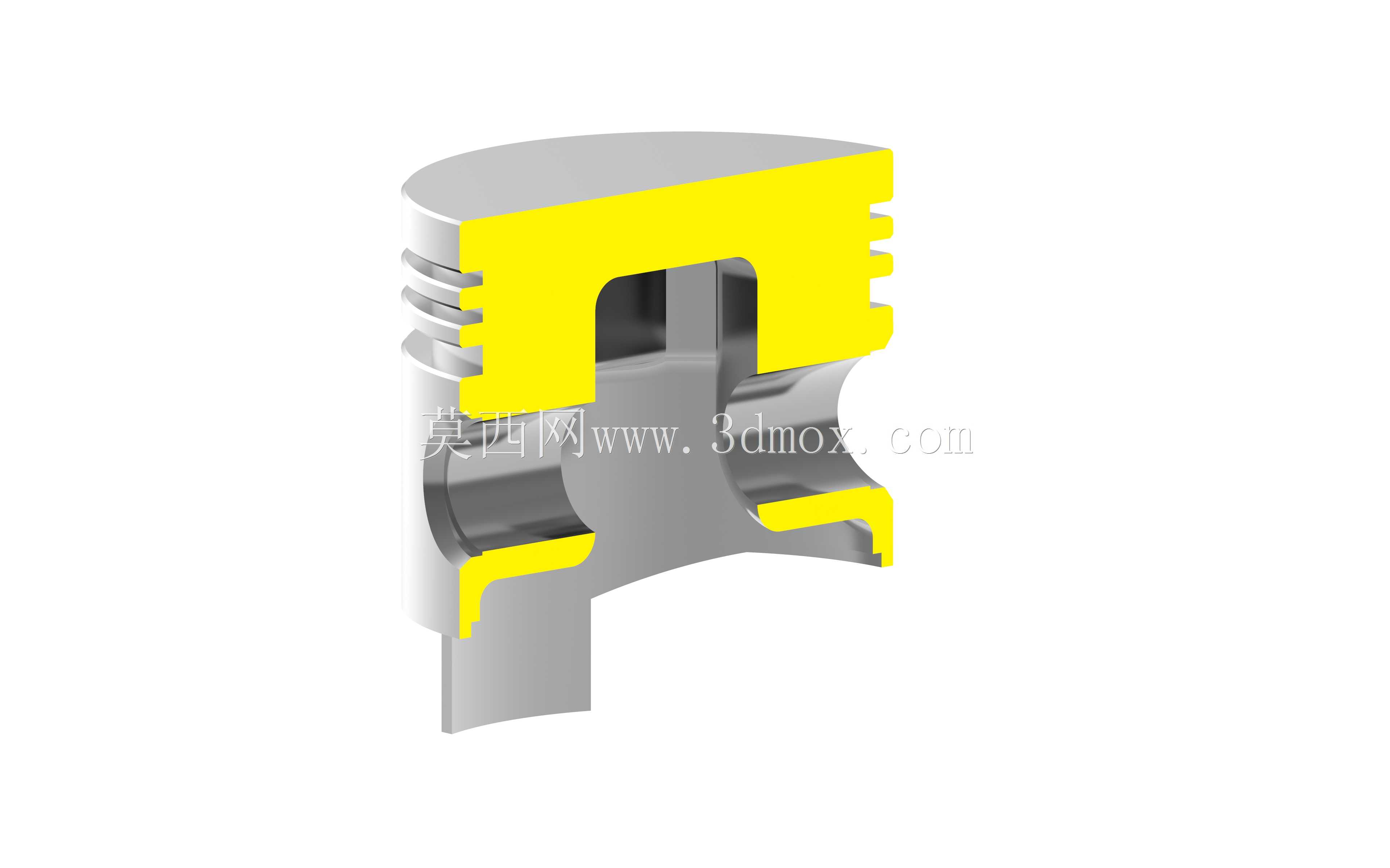

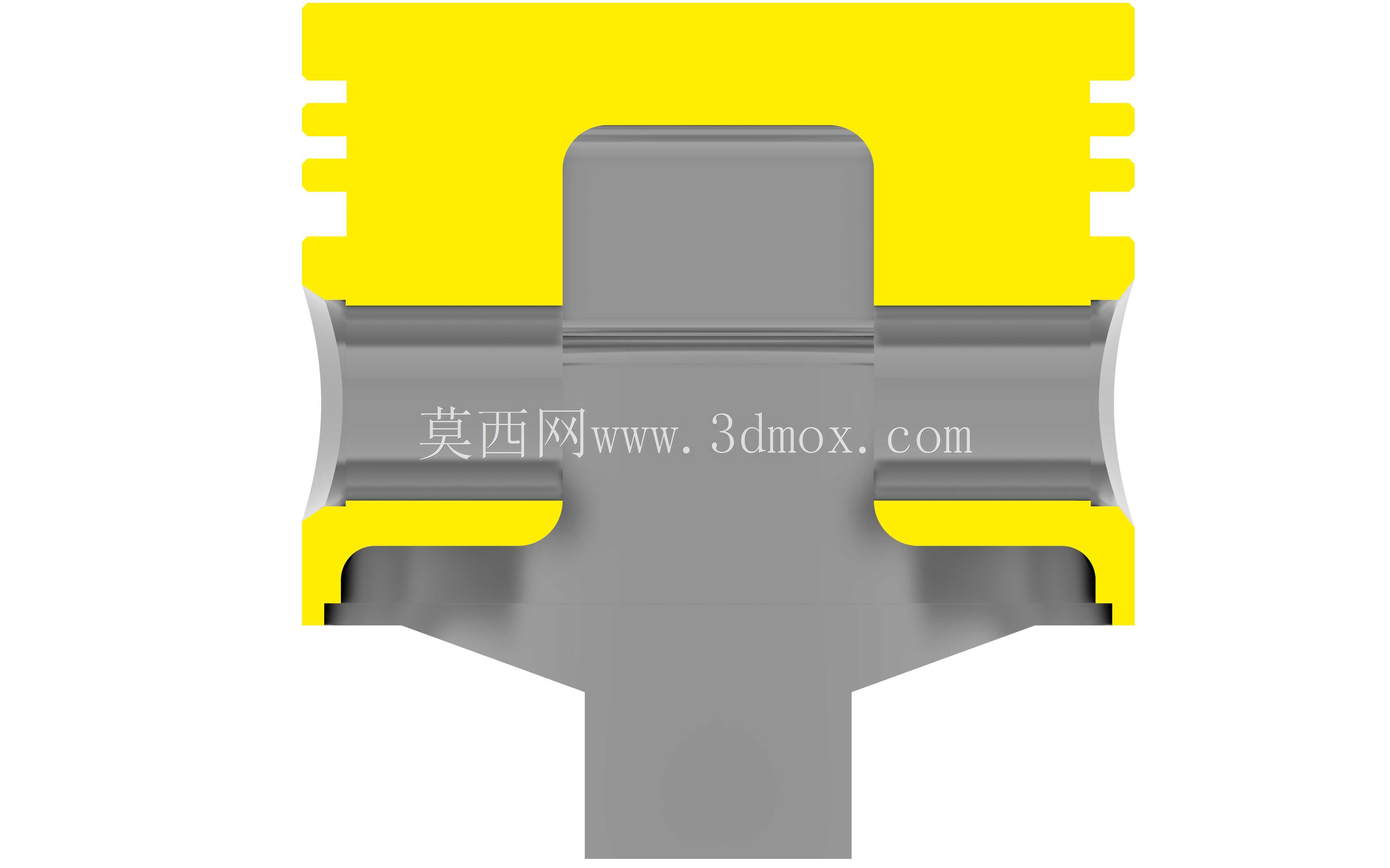

　　活塞头部的环带区域设计了多道环形环槽，是活塞组密封功能的核心载体。靠上的环槽用于安装气环，主要作用是阻隔燃烧室的高压燃气窜入曲轴箱，同时将活塞顶部吸收的大部分热量通过气环传导至气缸壁，再由冷却系统带走；靠下的环槽用于安装油环，负责在气缸壁表面均匀铺覆润滑油膜，同时刮除缸壁上多余的机油，防止机油窜入燃烧室参与燃烧。环槽的轴向宽度、径向深度与槽底圆角都经过匹配设计，能够适配标准规格的活塞环，槽底的微小圆角可避免活塞环在往复运动中发生卡滞，同时降低环槽位置的应力集中系数，防止长期交变载荷下出现环槽断裂失效。

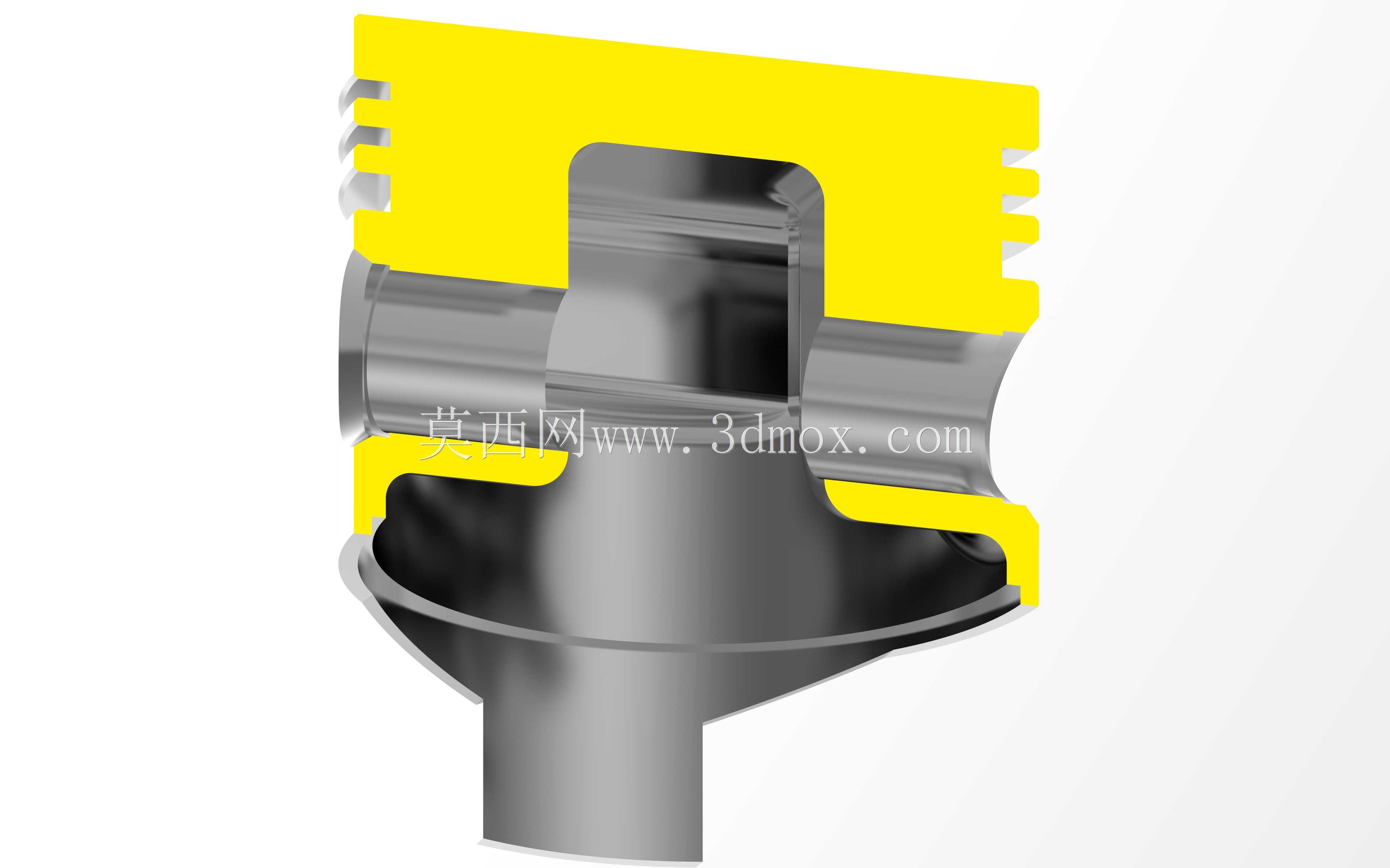

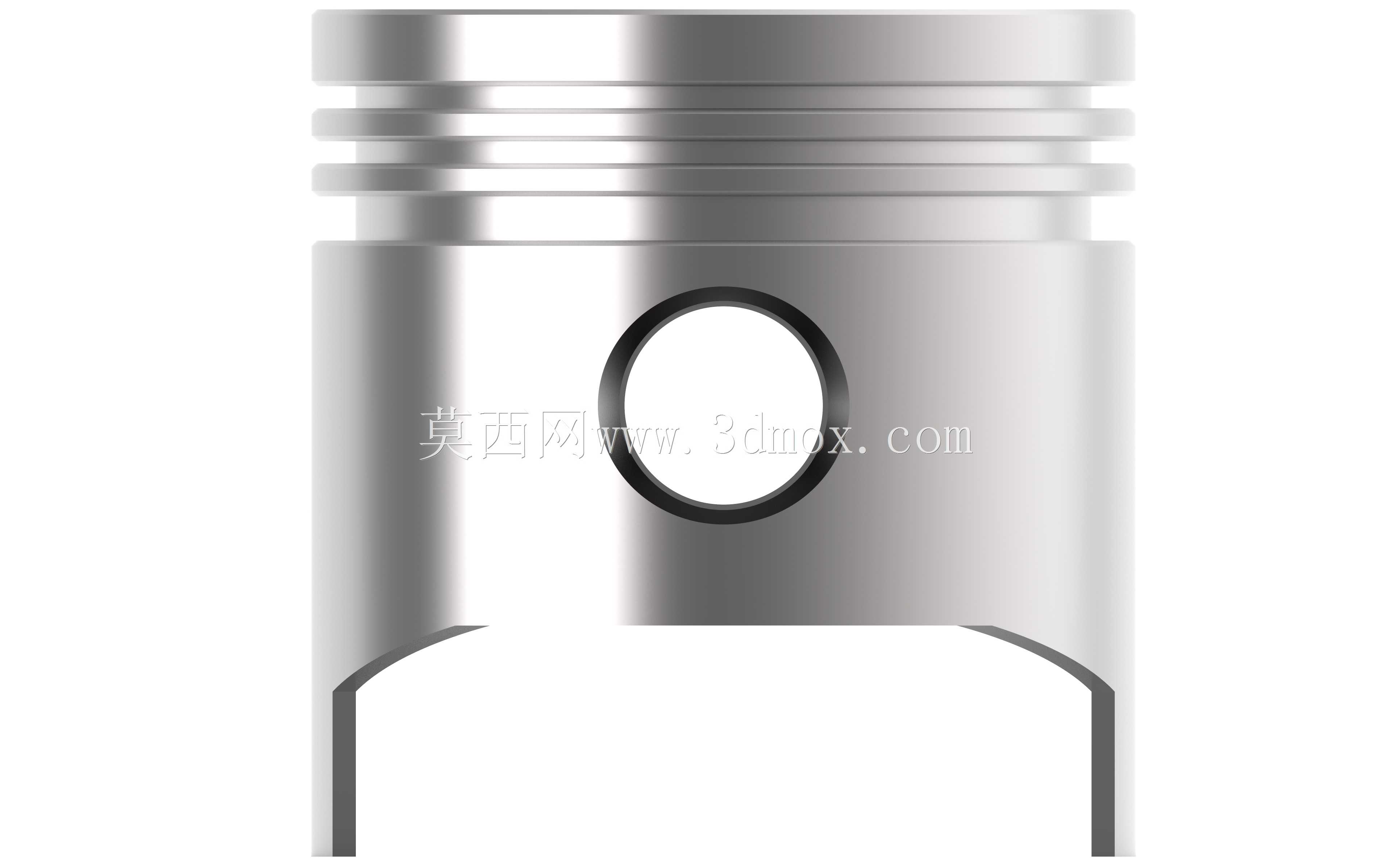

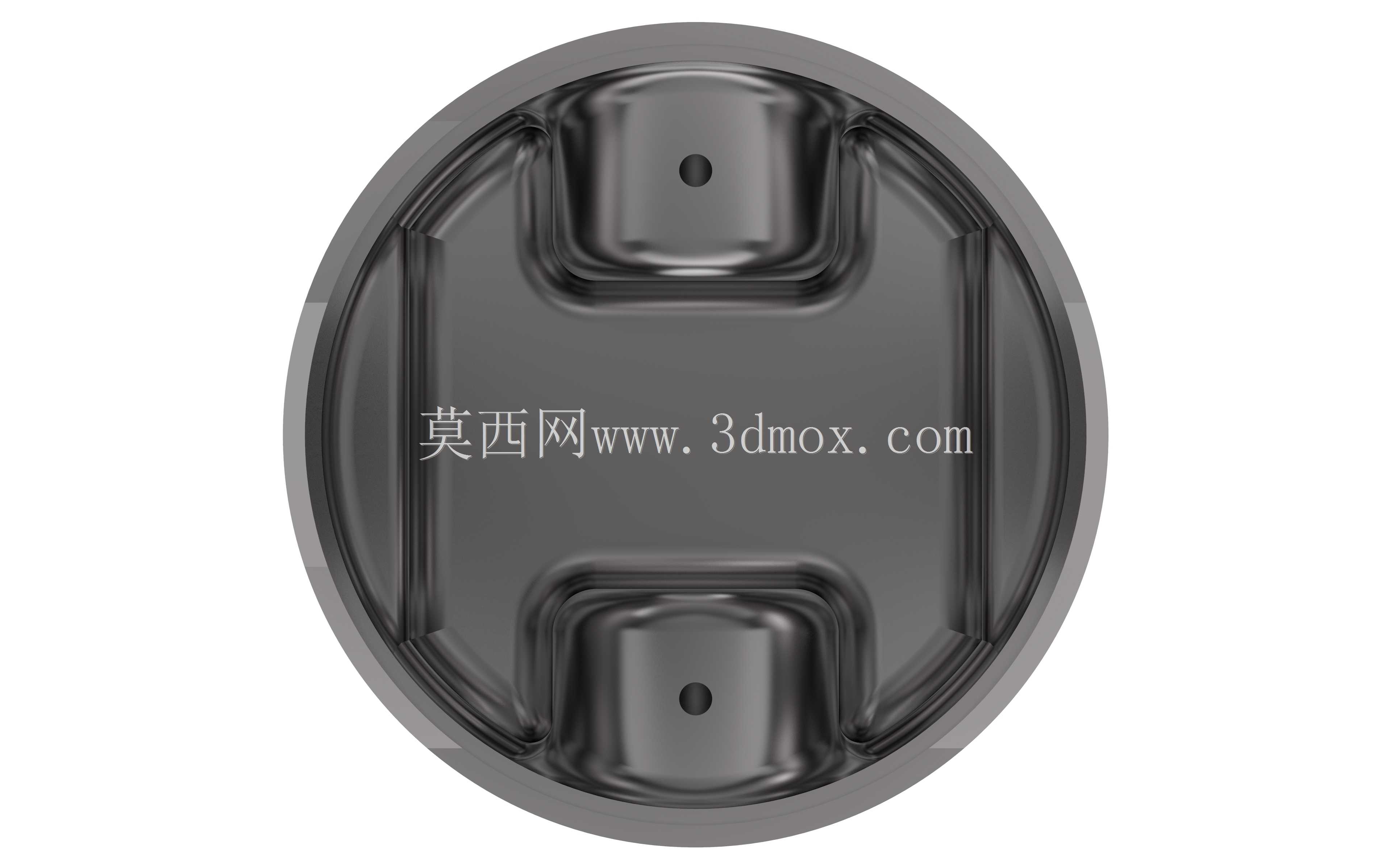

　　活塞销座孔位于活塞裙部的两侧，是连接活塞与连杆的关键传力结构。销孔采用同轴贯通设计，孔径与标准活塞销形成间隙配合，销孔内部加工有用于安装卡环的限位卡槽，能够限制活塞销的轴向窜动，避免销子两端刮伤气缸壁。销座区域与活塞内腔的过渡位置采用加厚加强结构，因为燃气爆发压力通过活塞顶传递后，会在销座位置形成极高的局部应力，加厚设计可将载荷均匀分散到整个裙部结构，防止销座开裂。活塞销的轴线相对活塞中心线存在微量偏移设计，这一细节可以缓解活塞经过上止点时因侧向力换向产生的敲击噪声，提升发动机运转平顺性。

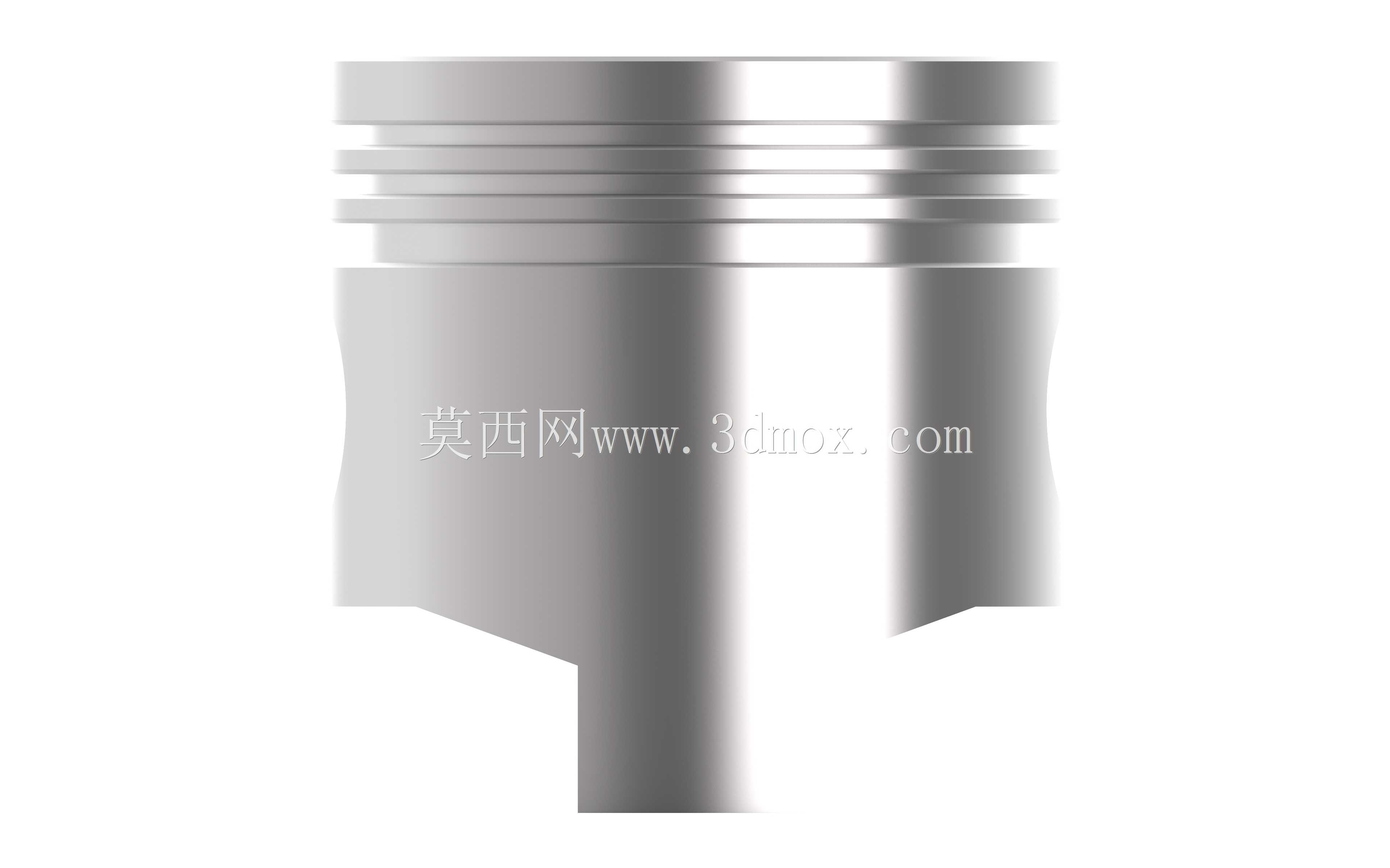

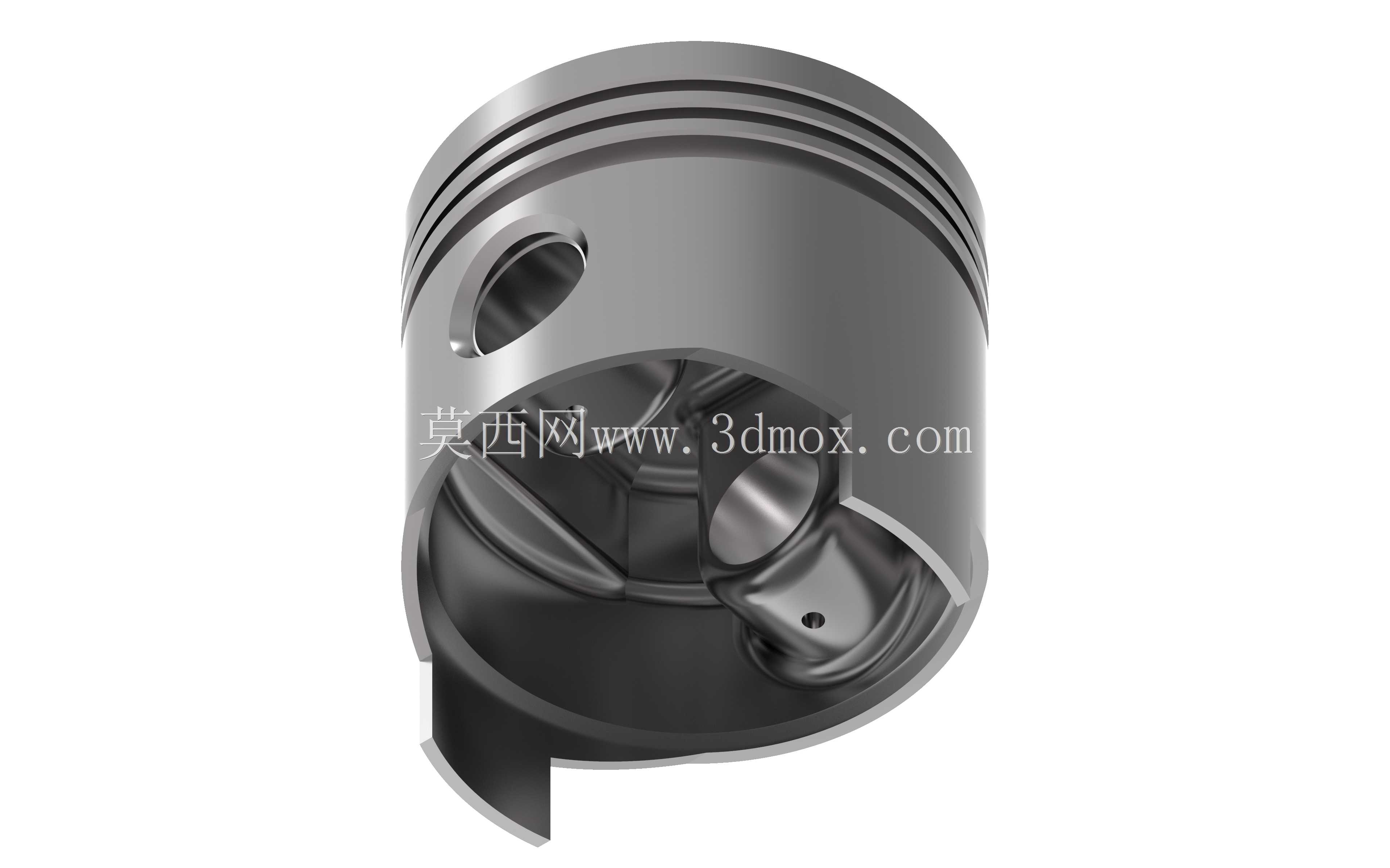

　　活塞裙部是引导活塞在气缸内做往复运动的导向部分，这款活塞的裙部采用了局部开槽的轻量化结构，底部两侧的缺口既可以减少活塞往复运动的往复质量，降低惯性力冲击，也能为曲轴平衡块预留运动空间，避免活塞下行到下止点时与曲轴旋转部件发生碰撞。裙部的外圆轮廓并非理想正圆柱，而是设计成了微小的椭圆度与中凸度：常温状态下裙部横截面呈椭圆形，长轴垂直于活塞销轴线方向，工作时活塞受热膨胀，销座方向金属量更大、膨胀量更高，椭圆结构可补偿热变形，保证热态下裙部与气缸壁的配合间隙均匀；纵向的中鼓型轮廓则能让活塞在侧推力作用下发生微小弹性变形时，裙部与缸壁保持面接触，避免局部边缘出现干摩擦拉伤。

　　从安装边界来看，该活塞的外径与对应排量的气缸内径形成标准配合间隙，整体高度可适配对应行程的曲轴连杆机构，活塞销孔的中心高决定了发动机的压缩比大小，修改该尺寸即可调整燃烧室容积，适配不同的动力调校需求。整个零件的所有特征都采用参数化方式构建，修改关键尺寸即可快速生成不同缸径、不同压缩比的活塞衍生方案，能够大幅缩短动力部件的改型设计周期。
