洗衣机用波浪形洗涤介子结构设计

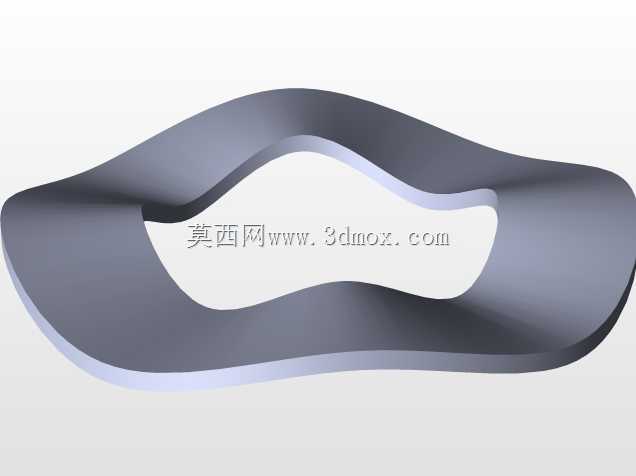

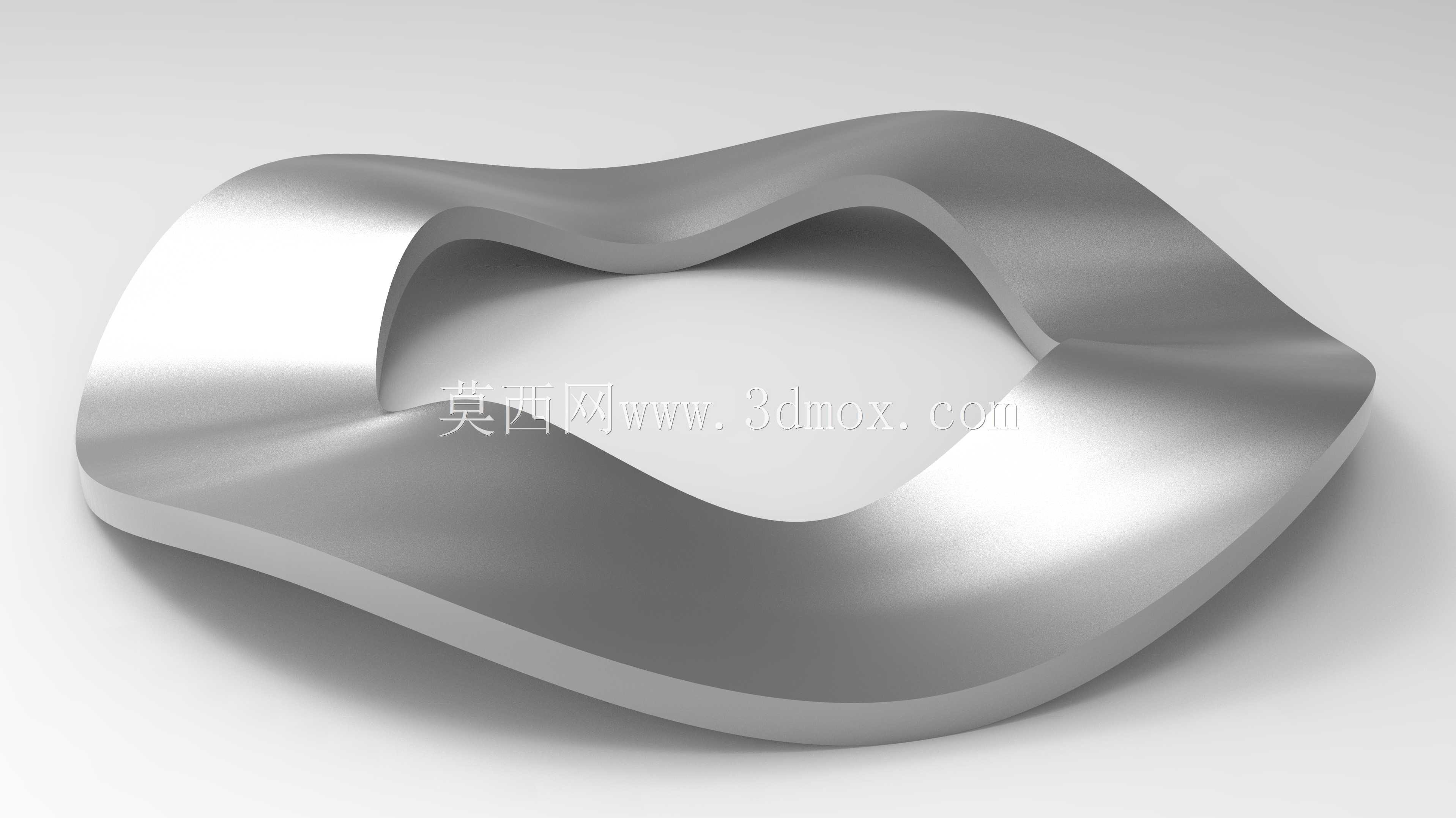

　　这款波浪形洗涤介子的曲面构型，是在反复拆解波轮洗衣机内桶传动副的实际工况后确定的，并非单纯为了造型做异形处理。日常洗衣流程里，波轮正反转切换的瞬间，离合器输出轴与波轮安装座之间会产生频繁的轴向窜动，普通平垫片在这种交变载荷下，要么被压溃后失去补偿间隙的能力，要么硬度过高刮伤配合面，这款波浪介子的起伏弧度刚好能在0.3-0.8mm的窜动区间内提供持续的弹性支撑，抵消装配累积误差带来的旷量。

　　从安装边界来看，介子的整体外轮廓适配市面上主流顶开式波轮机的波轮座沉槽，内孔直径与离合器输出轴的配合间隙控制在0.1mm以内，既不会因为间隙过大出现径向偏移，也不会因为过盈配合导致装配时卡滞。波浪的起伏高度经过多轮试装验证，压平后产生的预紧力刚好能锁住波轮固定螺丝，避免设备长期运行后螺丝松动，同时又不会给轴端增加额外的轴向负载，防止离合器轴承出现早期磨损。

　　设计过程中最先敲定的是曲面的过渡圆角，所有波浪的峰谷位置都做了R2以上的圆滑处理，没有尖锐的应力集中棱线。如果圆角过小，介子在反复被压缩、回弹的过程中，峰线位置很容易出现疲劳裂纹，尤其是洗衣机长期处于潮湿、甚至带有弱碱性洗涤剂的环境里，应力腐蚀开裂的风险会被放大。圆滑过渡的另一个好处是装配时不会割伤操作人员的手套，也不会在压装过程中刮伤波轮座的塑料安装面。

　　实际应用场景里，这类介子不止用在家用洗衣机上，商用洗涤设备的搅拌轴、小型工业清洗机的转盘传动位，只要存在小行程轴向窜动、需要弹性补偿的配合副，都能看到类似结构的身影。它和普通弹簧垫圈的核心区别在于，弹簧垫圈的开口结构在锁紧时会产生偏心张力，容易让螺丝承受附加的弯曲应力，而波浪介子的弹力是沿圆周均匀分布的，整个配合面的受力更加均衡，不会出现局部压痕。

　　建模阶段需要重点控制的是曲面的连续性，整个波浪造型沿圆周方向呈周期性对称分布，四个波峰、四个波谷的位置度公差要控制在0.05mm以内，否则压合时各点的弹力不一致，高速旋转的波轮会出现微小的摆动，进而引发整机震动偏大、噪音超标的问题。壁厚的选择也有讲究，太厚会导致弹力过硬，失去间隙补偿的意义，太薄则容易在长期压缩后产生塑性变形，回弹量衰减过快，最终确定的壁厚能保证经过十万次正反转循环后，自由高度的损失率不超过5%。

　　从设备维护的角度看，这款介子属于传动系统里的易损小配件，更换时不需要拆解整个离合器，只需要掀开波轮盖、拧下固定螺丝就能完成替换，维护成本极低。它的存在相当于给轴端配合加了一层缓冲阻尼，既能过滤掉运转过程中的微小震动，也能弥补不同批次塑料波轮座成型时产生的尺寸公差，降低整条装配线的零件选配难度。很多维修人员在更换波轮时容易忽略这个小零件，继续使用已经被压平的旧介子，往往会导致新换的波轮用不了多久就出现松动、异响，重新更换同规格的波浪介子后，故障就能直接排除。

　　结构设计时还特意避开了容易存积水的凹槽死角，波浪的曲面倾斜角度能让渗入的洗涤水和碎屑自然流出，不会在介子与安装座之间积存污垢，长期使用也不会因为污垢卡滞导致弹性失效。边缘位置做了微小的倒角处理，既去除了冲压产生的毛刺，也让介子在放入沉槽时能自动导正，不需要反复调整位置，能有效提升流水线的装配效率。
