网纹防滑滚花滚筒结构设计

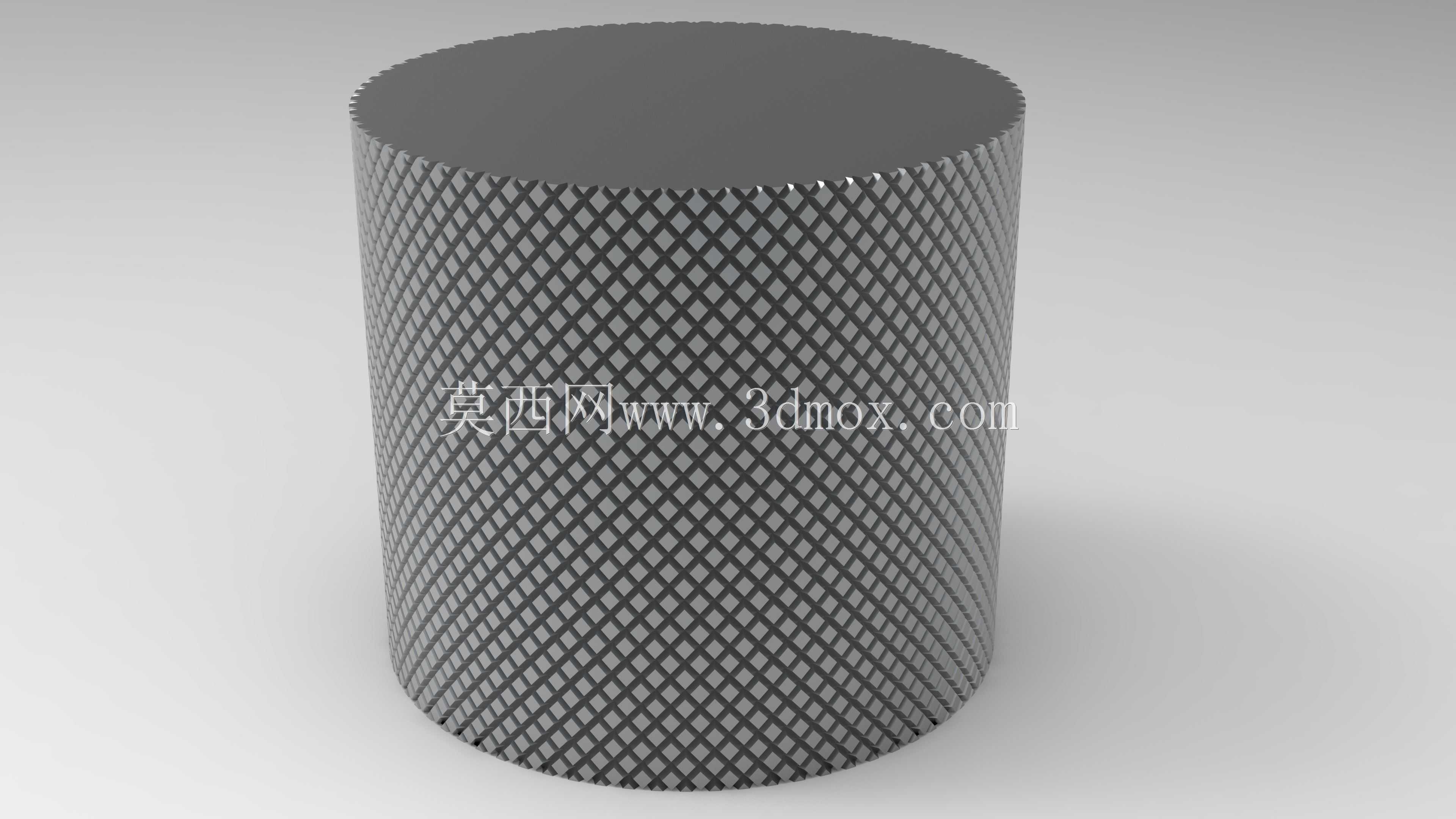

　　在自动化输送、物料牵引、薄膜牵引、包装送料以及小型工装夹具中，光面滚筒经常遇到一个很现实的问题：接触面摩擦不足，轻载时容易打滑，启停瞬间尤其明显。为了在不显著增加压紧力的前提下提高牵引可靠性，工程上常把辊面加工成交叉网纹，也就是本模型所呈现的滚花滚筒结构。它不是单纯为了外观而做的纹理件，而是通过规则的菱形凸起改变接触状态，使辊筒在与纸张、薄膜、胶带、薄金属带、橡胶件或塑料件接触时形成更稳定的摩擦边界。从结构角度看，这类滚筒通常由圆柱主体、端部轴颈、安装定位面以及表面滚花区共同组成。主体部分承担刚性支撑，轴颈用于装入轴承或支座，端部台阶则决定轴向定位关系。设计时不能只关注辊径，还要结合跨距、载荷和转速判断筒体壁厚或实心直径是否足够。

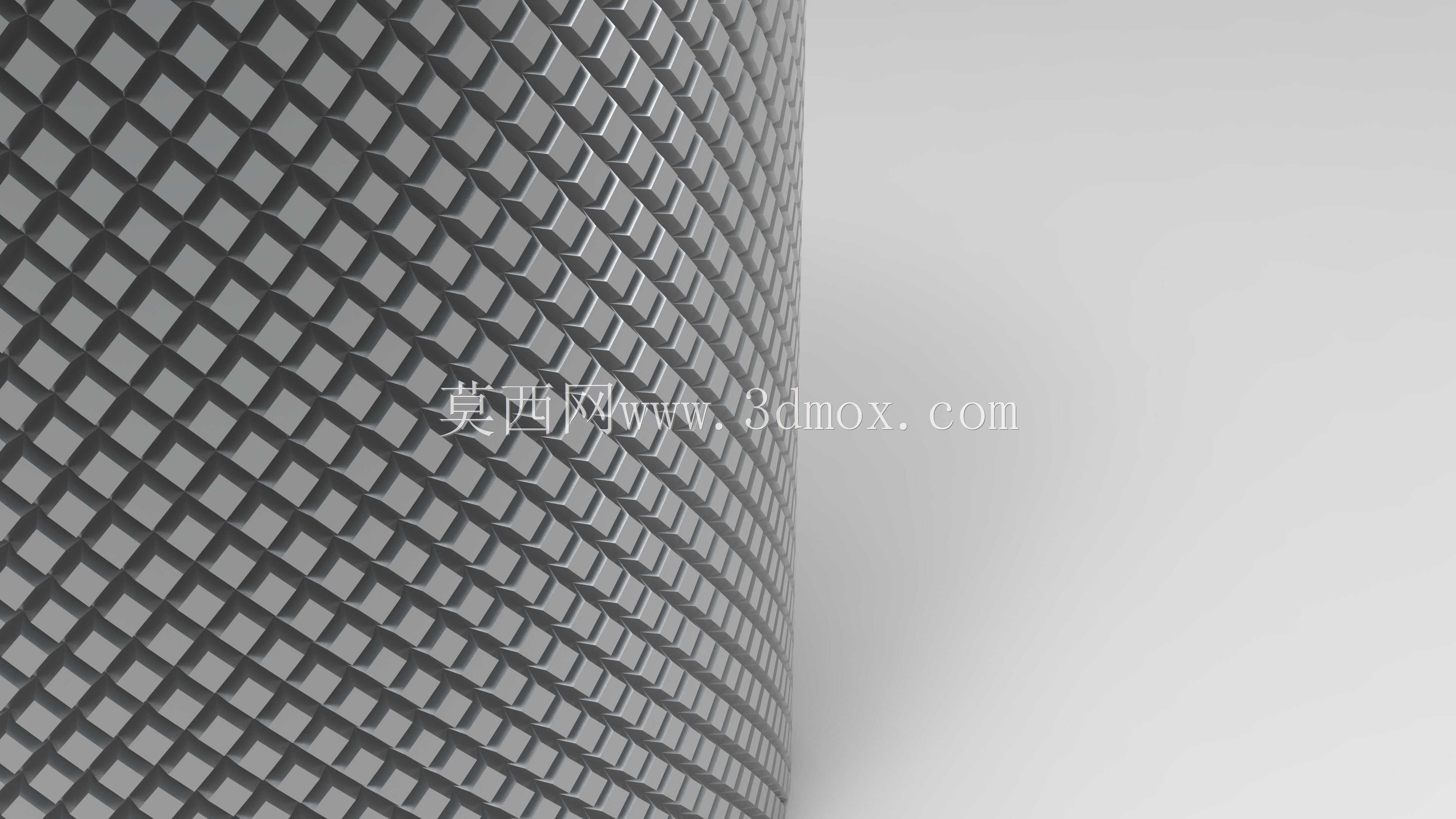

　　若筒体刚度不足，受压后会出现中凹，接触压力集中在两端，牵引效果反而下降；若轴颈过细，轴承位挠度增大，长期运行会带来发热、异响和密封件过早磨损。滚花区的参数选择更依赖实际工况。网纹越密，接触点越多，单件表面压痕越轻，适合较软、较薄或对表面质量敏感的材料；网纹越深、齿峰越尖锐，嵌入能力越强，适合需要较大摩擦力但允许表面留痕的场合。模型中交叉纹路沿圆周方向连续分布，形成菱形封闭单元，这种排布相比单向直纹有一个明显优势：无论物料沿轴向有轻微偏移，周向和斜向的接触棱都能提供阻力，不容易出现单侧窜动。实际建模时，滚花不能只做成视觉贴图，而应把齿顶、齿谷和过渡圆角表达清楚。齿顶如果做成绝对尖角，加工时容易崩刃，热处理后也容易脆裂；齿谷若没有圆角，应力集中会在交变载荷下形成疲劳源。比较稳妥的做法是在齿顶保留微小平面或圆角，在齿谷设置圆滑过渡，使滚花层既具备咬合能力，又兼顾刀具寿命和零件耐久性。端部结构需要与安装边界一起考虑。轴承位直径、挡肩高度、倒角和退刀槽都要符合装配逻辑。轴承装入时不能靠敲击外圈强行到位，轴肩高度应低于轴承内圈拆卸高度；若采用卡簧定位，卡簧槽的位置和深度要保证卡簧受压后不与相邻零件干涉。若滚筒需要与链轮、同步带轮或联轴器连接，还要在一端预留足够的配合长度和键槽，键槽圆角、轴端倒角以及紧固螺纹都应按扭矩传递路径校核。从尺寸链上看，滚筒的有效工作宽度应略大于物料通过宽度，两侧留出少量余量，可避免物料边缘直接压在滚花终止线上。滚花起止位置不宜突然截断，

　　否则在软硬接触边界会形成明显压痕，甚至划伤薄料。若用于洁净或高精度送料场景，可在滚花区两端设置光滑导向段，让物料先进入平滑过渡区，再进入主摩擦区，这样能减少边缘起皱和跑偏。安装方式上，这类滚筒多采用两端简支。支座中心高决定了输送线的工作面高度，轴承座孔的同轴度则直接影响转动灵活性。若两侧支座不同轴，滚筒会被强制别住，空载转动就有卡点，负载后轴承温升明显。三维建模时应把轴承、挡圈、支座甚至锁紧件一并装配检查，确认轴向间隙在合理范围内。间隙过小，热胀后容易顶死；间隙过大，滚筒会轴向窜动，影响送料精度。选材和热处理也不能脱离使用环境。普通输送场景可用中碳钢加工后表面淬火，使滚花层耐磨而芯部仍有韧性；潮湿或腐蚀环境则要考虑不锈钢或镀层处理，

　　但要注意镀层厚度会改变齿形尺寸，不能在最终滚花后随意加厚。若用于食品、医药相关设备，表面纹路还应便于清洁，避免齿谷积存碎屑，这时粗深滚花就不一定合适，可能需要改用激光刻纹或喷涂颗粒层。在牵引类机构中，滚筒往往不是孤立存在的。它需要与压辊、张力机构或导向板配合。压辊压力过大，滚花会在材料表面留下清晰菱形印；压力过小，则摩擦力不足。设计时应把接触线长度、压辊硬度和滚筒表面粗糙度一起匹配。对于薄膜类薄料，辊面还需要控制跳动，径向圆跳动过大会导致张力周期性波动，表现为送料长度忽长忽短。维修层面，滚花滚筒属于易损件。长期使用后齿峰会磨平，摩擦系数下降，这时应整体更换或重新修磨辊面。模型若能保留参数化特征，后续修改外径、滚花节距、有效长度和轴颈尺寸会更高效。特别是在系列化设计中，只改少数参数就能生成不同规格，而不必重新绘制每一条网纹，能显著减少重复建模工作量。总体来看，这类零件的价值在于用很简单的表面结构解决输送牵引中的打滑问题。它没有复杂内腔，也没有精密传动齿，但对尺寸边界、表面纹理和安装配合的要求并不低。真正合理的设计，是在摩擦力、表面损伤、耐磨性、加工成本和装配便利性之间找到平衡，而不是把滚花做得越深越好。
