燃料电池金属薄板气流分配板

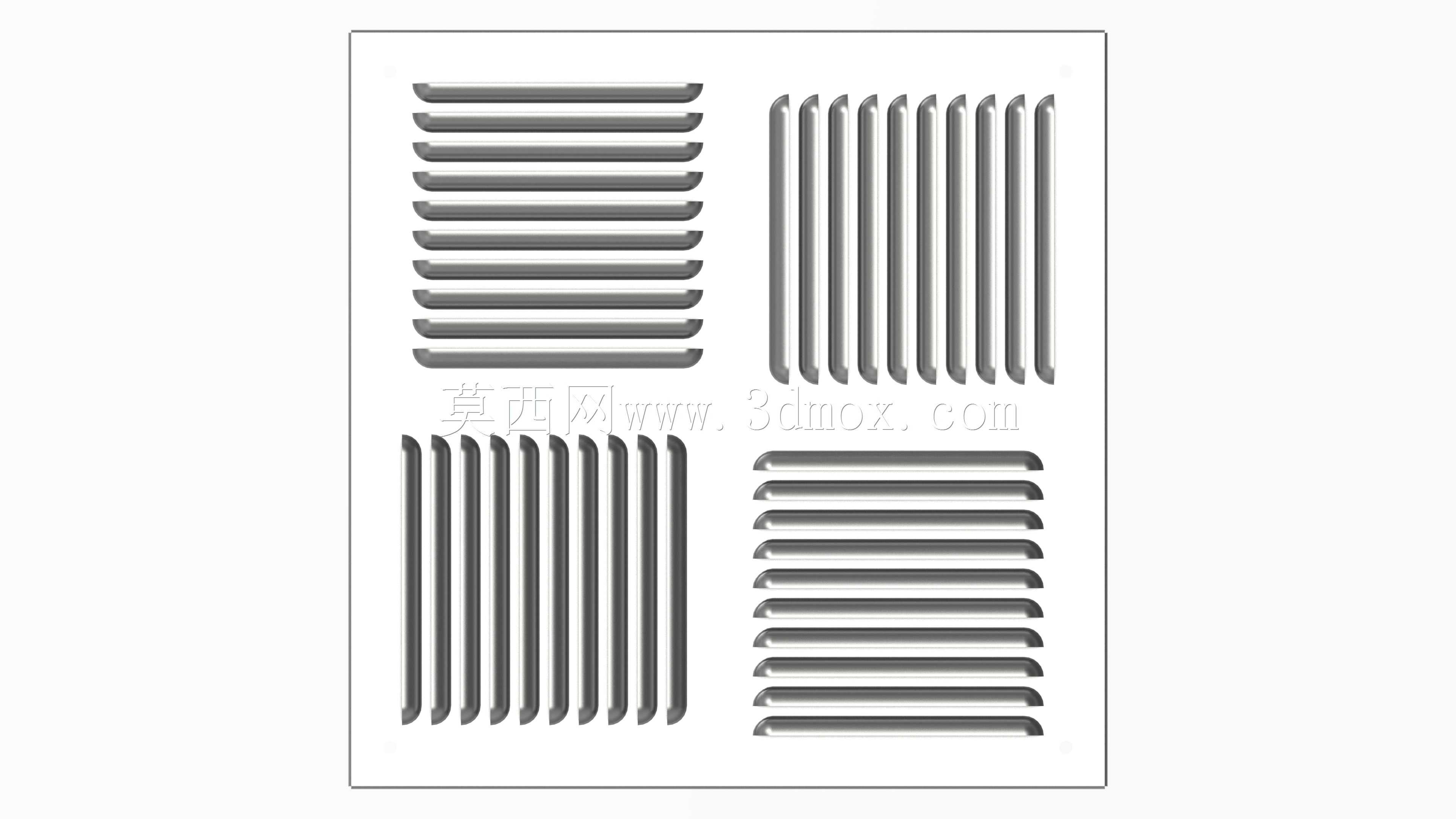

　　该零件为薄板类金属气流分配板，整体呈矩形平板结构，四角附近设置安装孔，便于与相邻层板、端板或密封框架进行定位和压紧。板面被划分为若干功能区域，每个区域布置平行排列的凸起肋条与凹槽流道，肋条走向一致、间距均匀，形成连续的气体导流通道。这种结构既承担流体分配功能，也在堆叠装配中提供支撑，使相邻层之间保持稳定的接触压力和流场间隙。

　　从实际使用角度看，这类板件常见于需要对气体进行均匀分配、导流或热交换的层叠式装置中。反应气体进入板面后，会沿平行流道扩散并覆盖有效工作区域，降低局部流速过高或死区带来的分布不均问题。凸起肋条与凹槽交替布置，可在有限板厚内增加有效接触面积，同时提高薄板的抗弯刚度，减少压紧过程中的翘曲变形。对于需要双面配合的结构，板的正反面还可分别承担不同介质通道或支撑界面的作用。

　　设计时首先确定的是外轮廓与安装边界。矩形外形适合在规则堆叠空间内排布，四角孔位应与周边组件保持同轴，并预留密封件、紧固件和装配公差空间。板厚方向属于关键边界，过薄会影响平面度和承压能力，过厚则会增加整体堆高和材料成本。流道区域应尽量集中在有效作用面内，边缘保留足够宽度的密封岸，以防止介质在压紧状态下发生侧向泄漏。

　　流道截面与肋条宽度需要结合流量、压降和支撑强度综合权衡。较宽的流道可降低阻力，但会减少有效接触与支撑面积；较密的肋条能提高支撑均匀性，却可能增加加工难度和流动阻力。平行直流道形式加工直观、流动路径明确，适合对压降控制要求较高、介质流向较规则的场合。若用于热管理相关结构，连续肋条还可增强热量沿板面传导的能力，使局部温差得到一定缓解。

　　建模过程中应优先保证板面平面度、流道深度一致性和孔位精度。薄板类零件对冲压或成形后的回弹较敏感，三维结构需要准确表达肋条高度、圆角、槽底厚度以及孔边距离，避免在后续工程图中出现无法测量或无法制造的特征。装配校核时，要重点检查该板与密封件、膜电极或相邻双极板类零件的贴合关系，确认流道入口与出口区域没有被遮挡，安装孔周边不与密封边界发生干涉。

　　在堆叠工况下，板件承受周期性压紧和温度变化，因此边缘、孔位和流道端部是应力集中较明显的位置。设计中可通过控制圆角过渡、保持肋条端部平缓收束、避免截面突变来降低局部应力。对于需要批量生产的金属薄板件，还应考虑成形工艺的可行性：流道深度不宜超过材料允许的极限，转角半径应与板厚和冲压能力匹配，孔边到流道的距离也要满足最小壁厚要求。

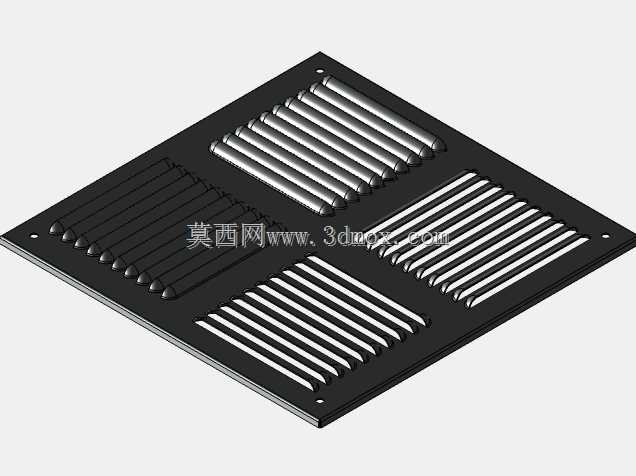

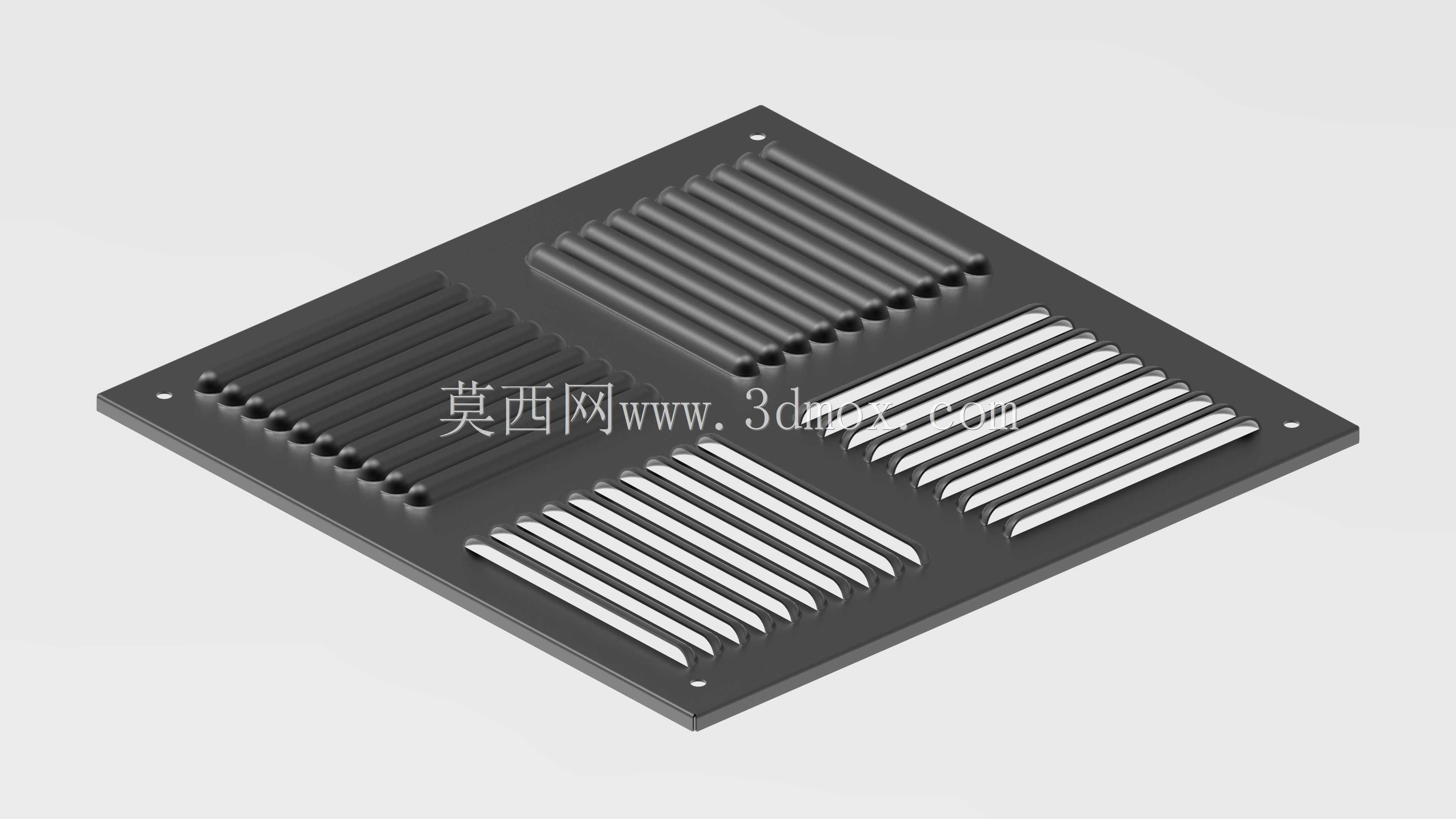

　　该模型适合用于层叠式流体分配装置的结构方案验证、装配干涉检查、流场布置讨论以及密封边界确认。通过三维模型可以直观看到板面上各区域的流道密度、支撑肋分布和安装孔位置，为后续选择板厚、确定密封宽度、校核压紧空间以及开展工程图细化提供直接依据。
