带端部挂钩的拉伸弹簧结构设计

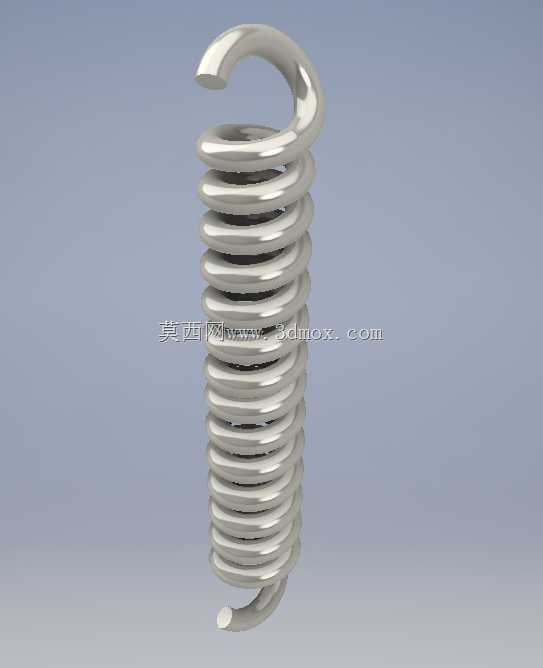

这款带端部挂钩的拉伸弹簧，是机械传动与缓冲复位场景中极为常用的弹性元件，日常在各类需要提供张紧拉力、往复复位、载荷缓冲的机构中都能见到它的身影。从设计思路来看，这类弹簧的核心是通过螺旋簧体的弹性形变储存与释放能量，两端的挂钩结构直接决定了安装适配性与载荷传递效率，建模时需要重点考量挂钩的弯折半径与簧体衔接处的应力过渡，避免工作过程中出现应力集中导致的断裂失效。

在实际设备应用中，这类钩头弹簧常被用在小型设备的舱门复位结构、输送线的张紧机构、园林工具的操作扳机复位、健身器材的阻力提供单元，甚至部分小型农机的离合复位结构中，不同应用场景下对弹簧的刚度、初始拉力、挂钩承重能力的要求差异较大。设计时簧体部分采用等节距圆柱螺旋结构，这种结构的受力均匀性更好，在额定拉伸行程内的刚度线性度更稳定，不会出现节距不均导致的载荷突变问题。

从安装边界来看，两端挂钩的开口尺寸、弯折角度需要匹配对应安装位的挂轴直径，通常挂钩的内径要比配套挂轴大0.5-1mm，预留安装间隙同时避免工作过程中出现脱钩风险，簧体的外径尺寸需要避开周边结构件的运动干涉范围，拉伸到最大工作行程时，簧体的相邻圈之间仍需保留微小间隙，避免并圈冲击带来的噪音与寿命损耗。

功能特性上，这款弹簧在自由状态下簧圈是相互并紧的，只有承受超过初始拉力的外载荷时才会开始伸长，这种初始拉力的设计可以减少空载状态下的松动晃动，安装完成后就能提供稳定的预紧力，不需要额外增加张紧调节结构。建模过程中对挂钩与簧体的衔接处做了圆弧过渡处理，模拟实际生产中的冷弯成型工艺，避免直角弯折带来的应力集中点，能够准确反映实际零件的受力状态，方便后续做有限元仿真验证时得到更贴近真实工况的结果。在选型替换时，除了匹配外形安装尺寸，还需要核对弹簧的工作行程与额定载荷，确保在最大拉伸量时的应力处于材料许用应力范围内，避免长期工作出现塑性变形导致弹力衰减。
