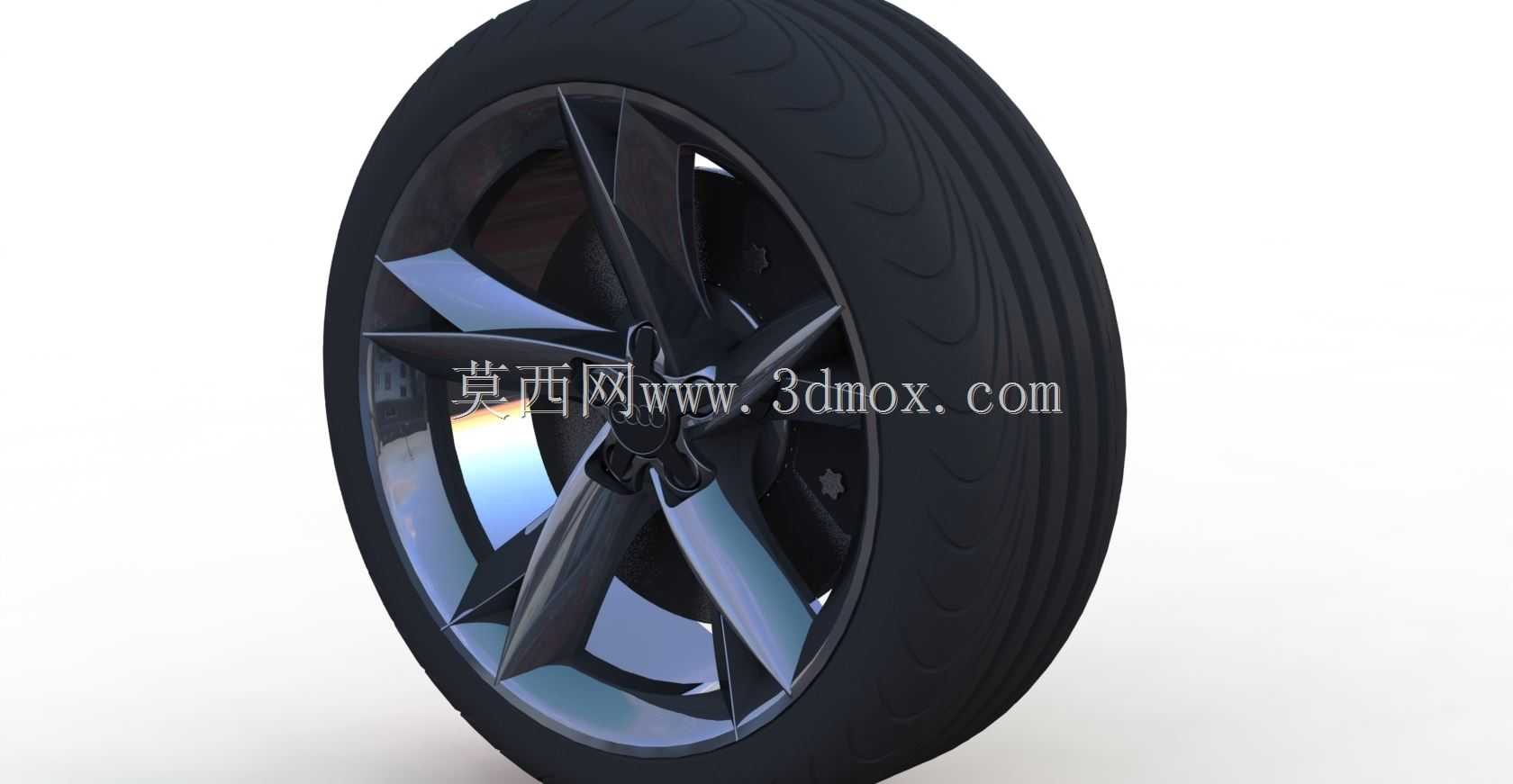

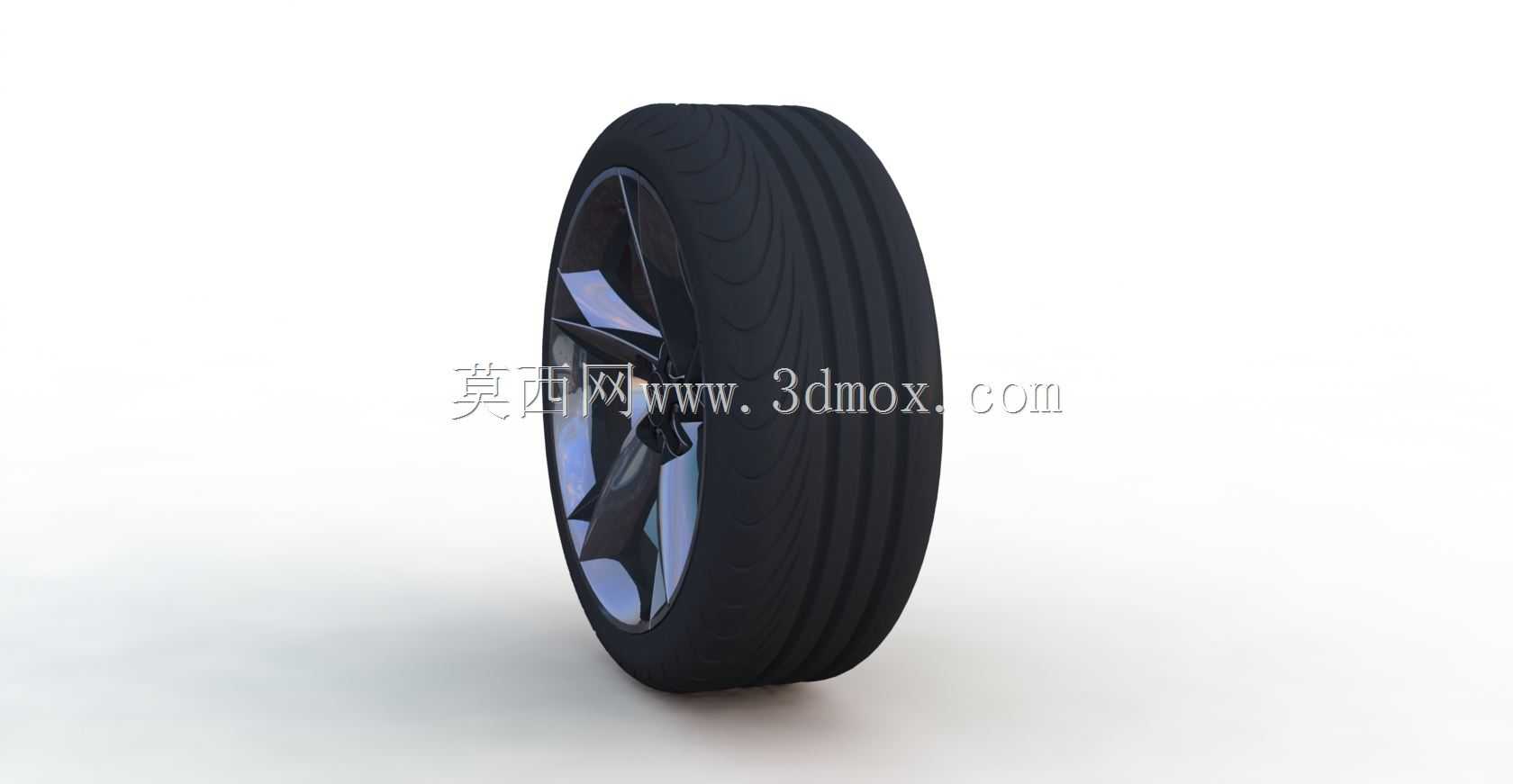

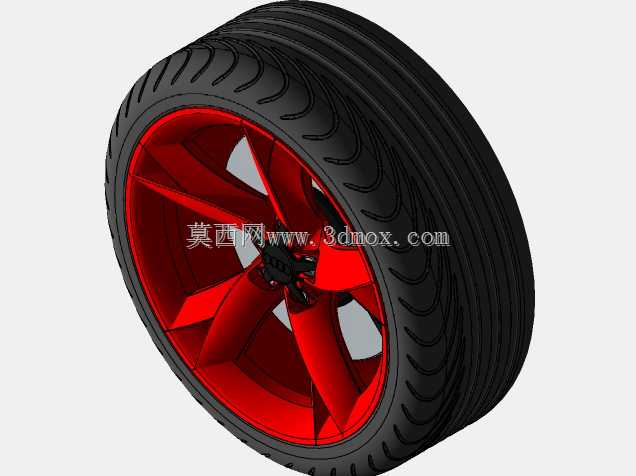

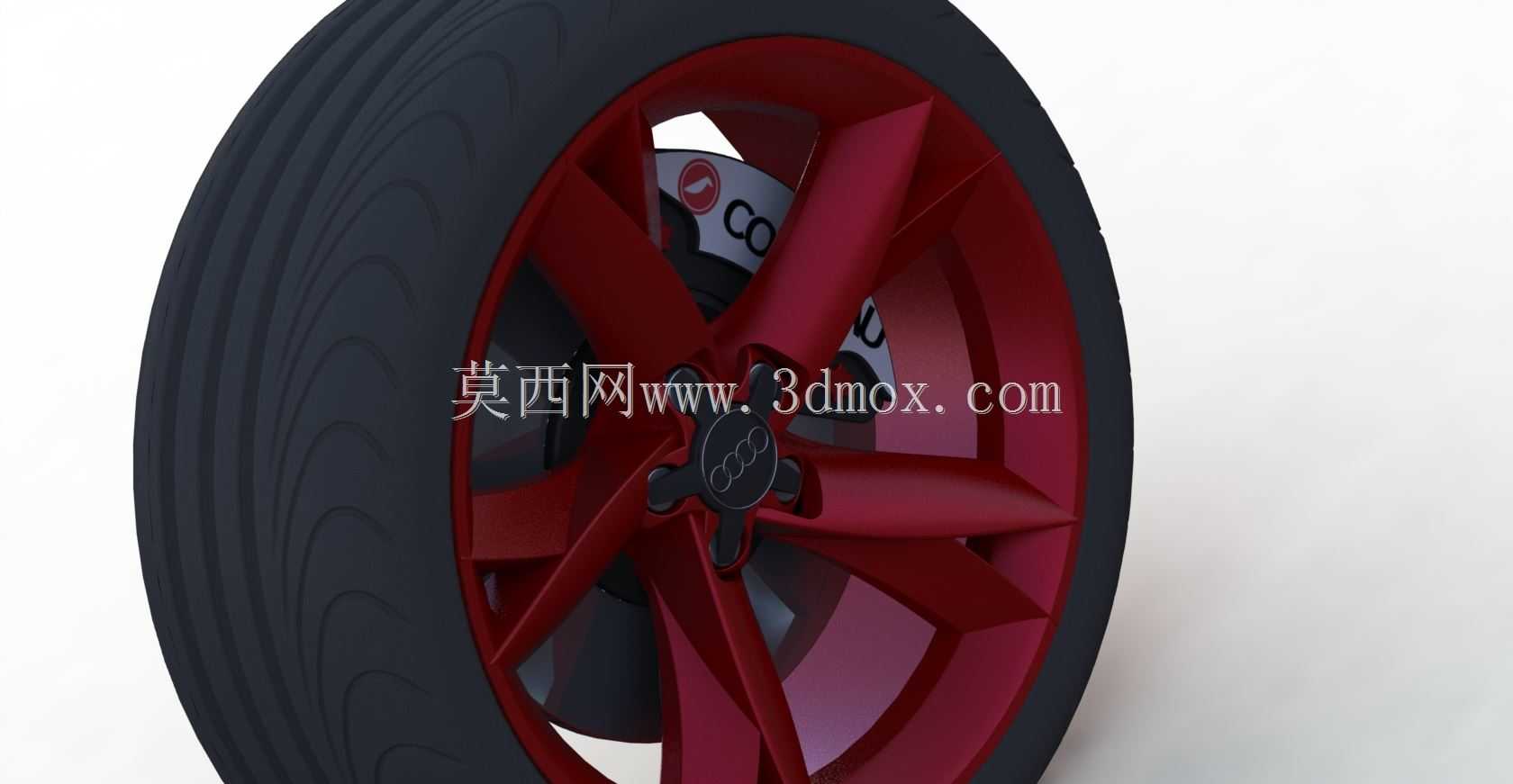

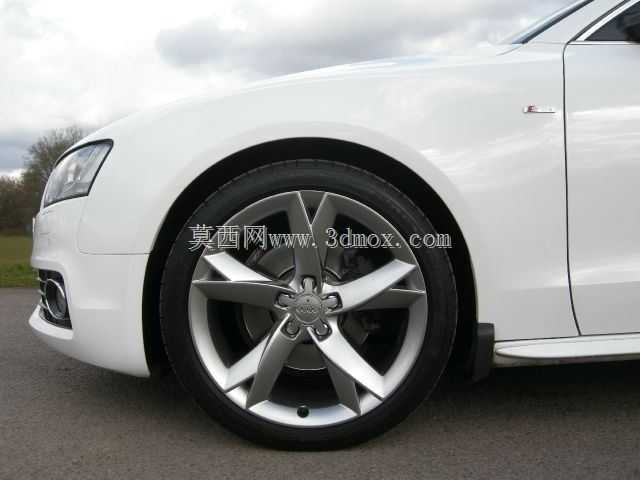

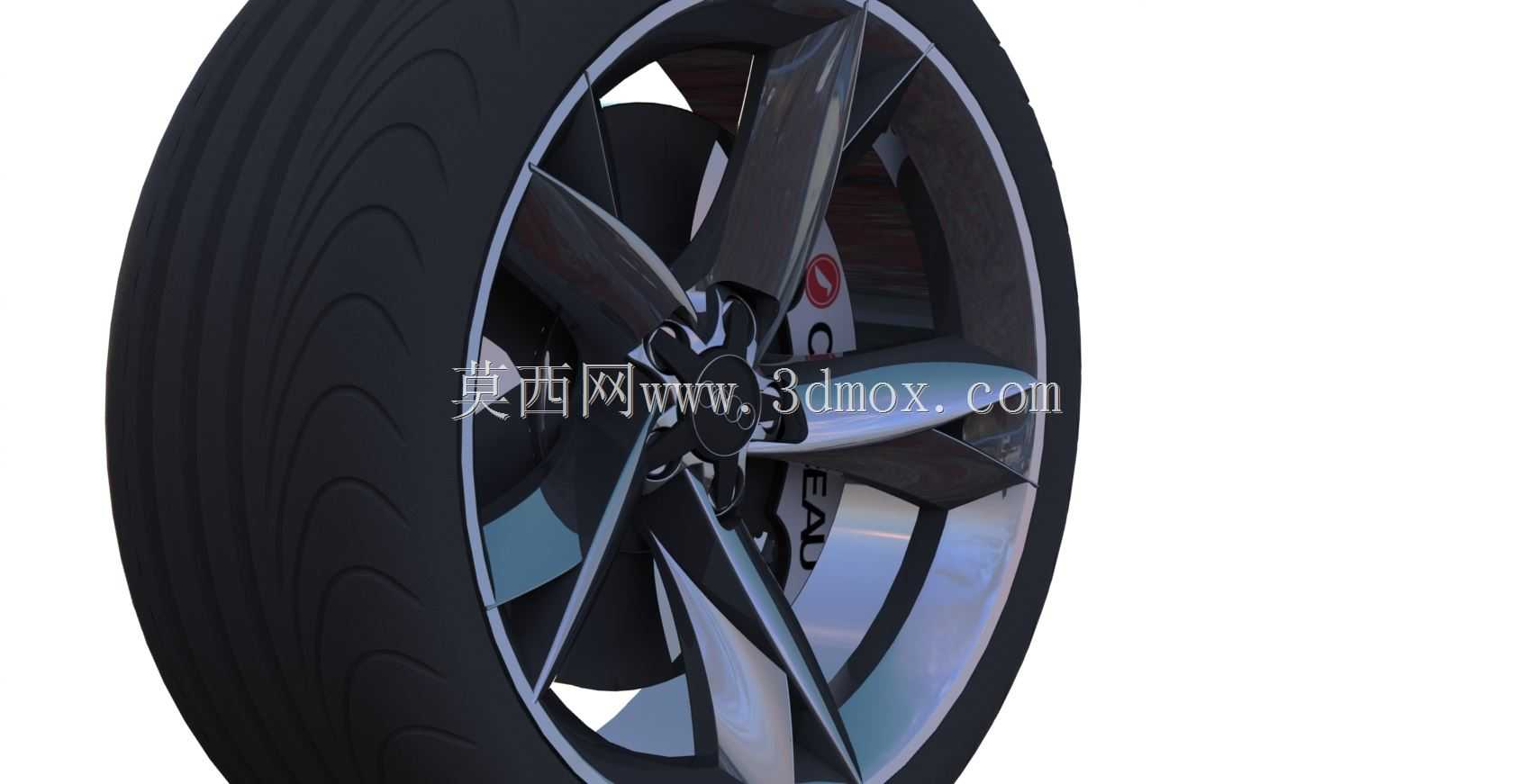

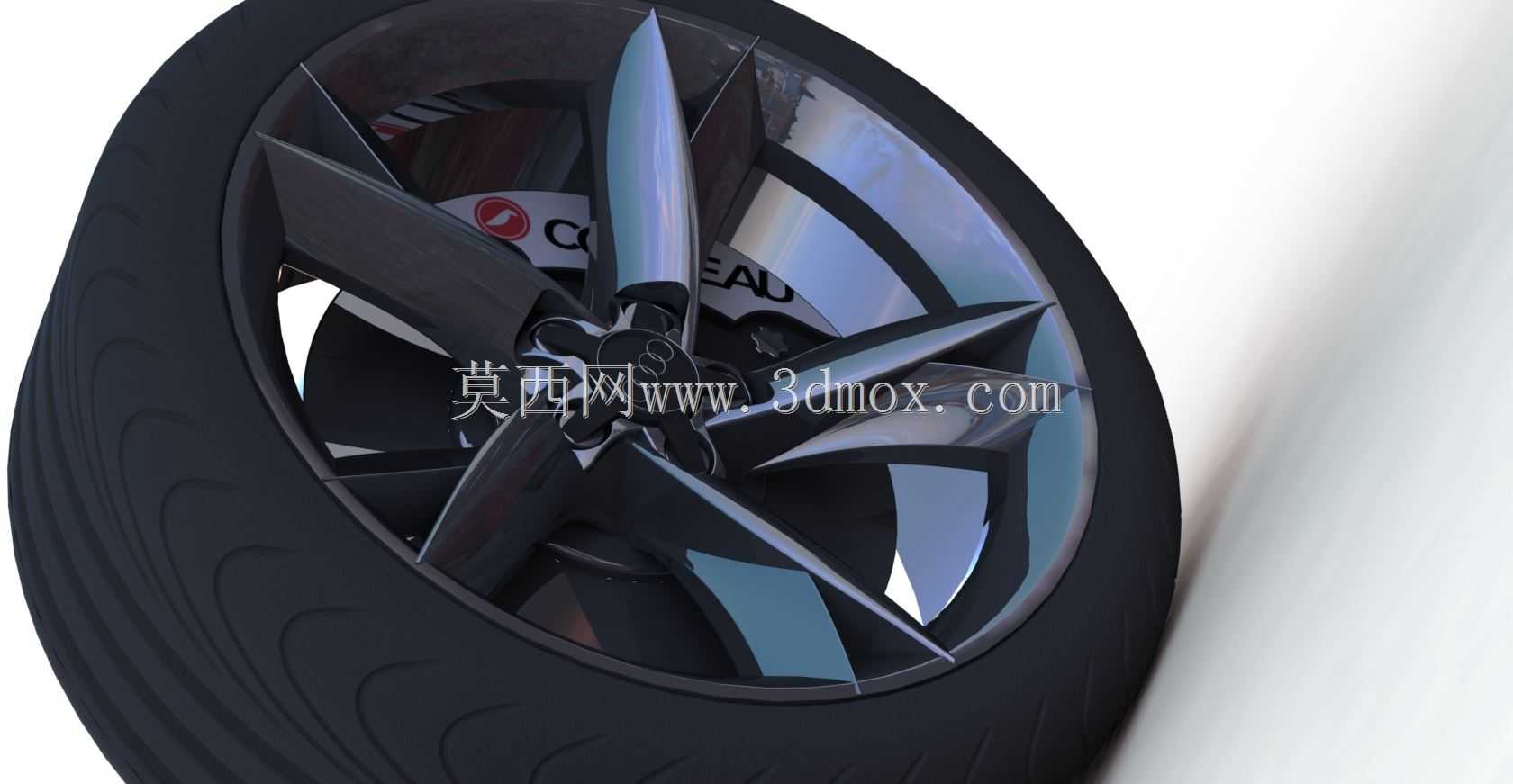

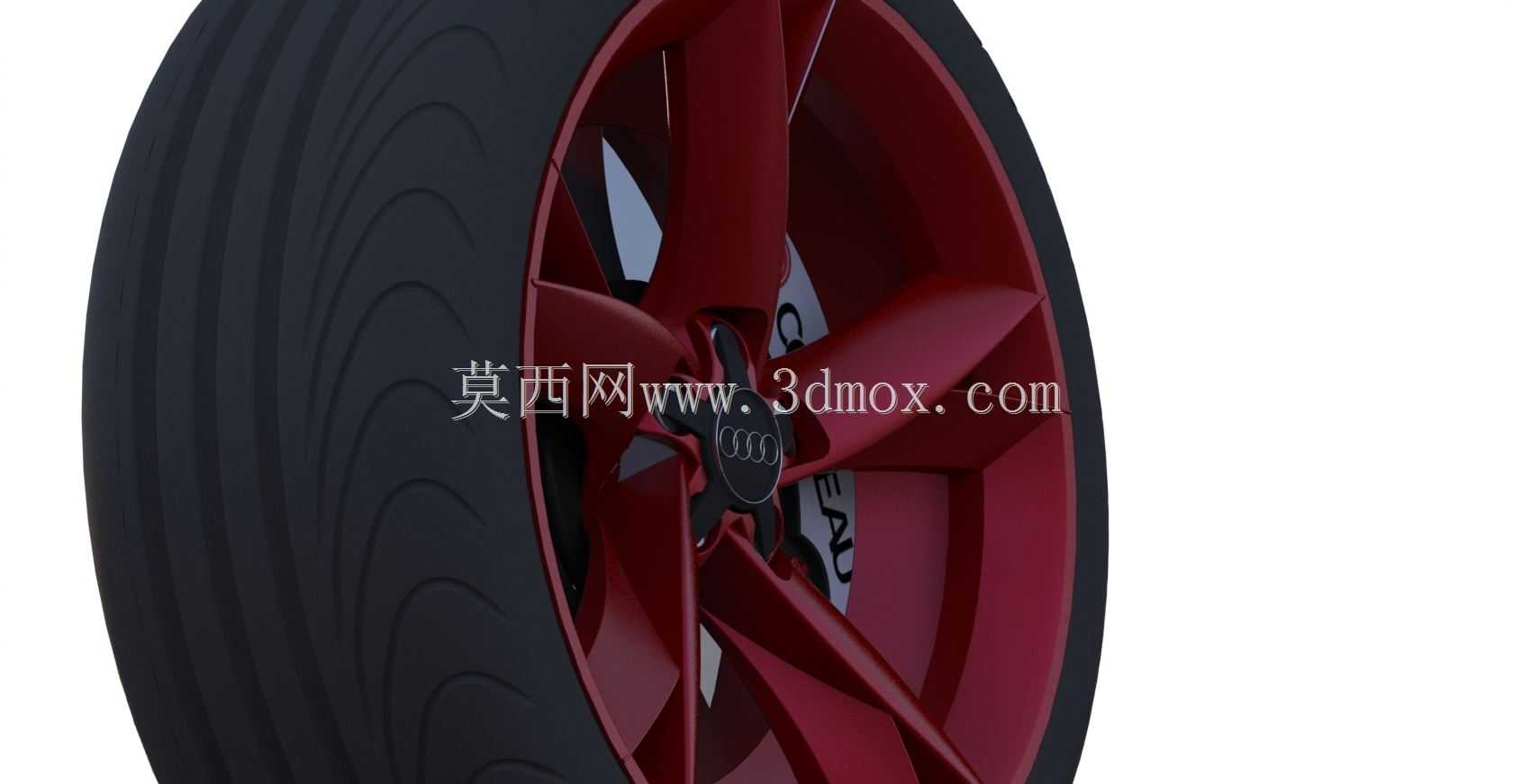

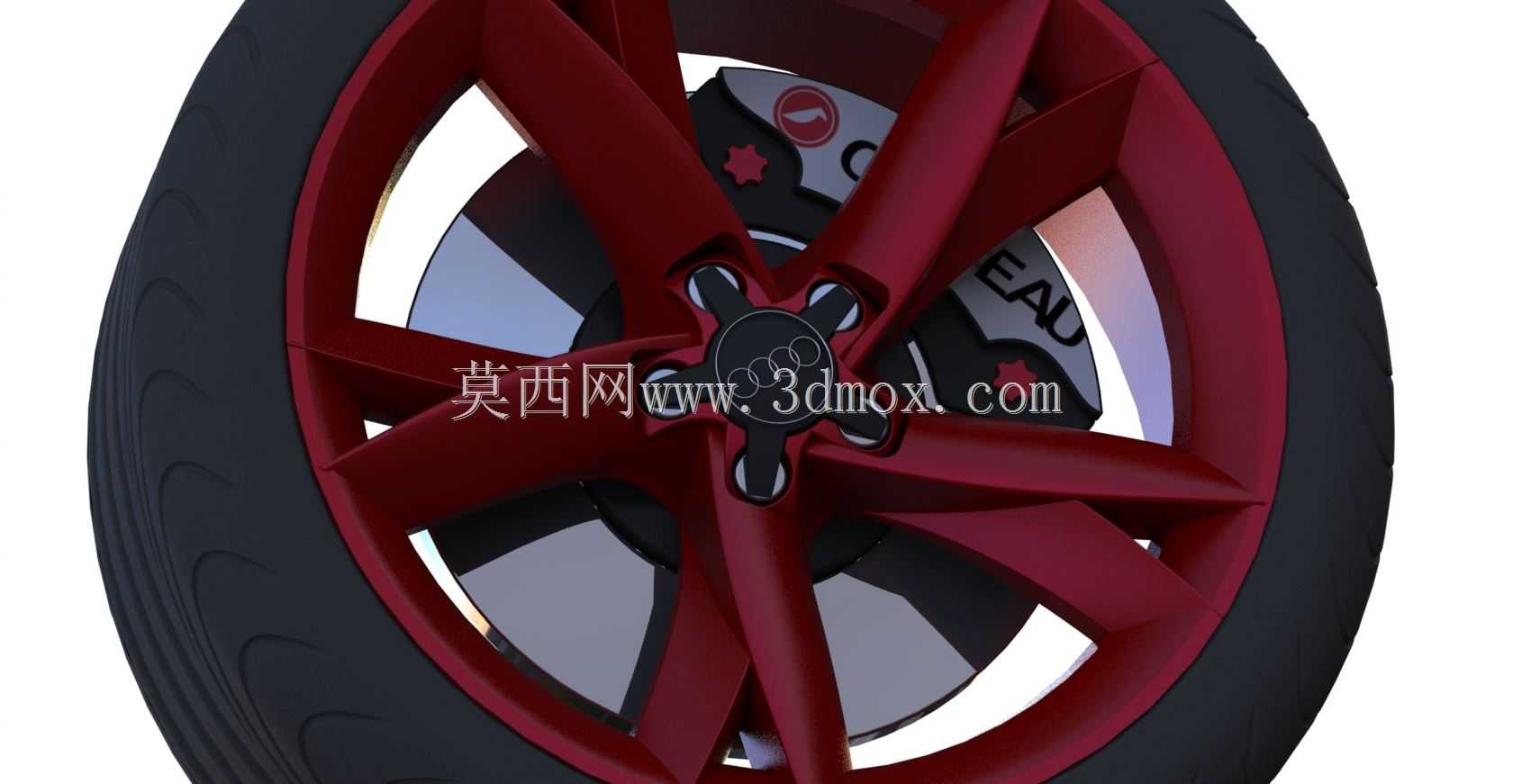

乘用车多辐式亮面合金轮毂结构设计

这款轮毂的设计首先锚定乘用轿车的日常行驶场景，覆盖城市铺装路面通勤、高速巡航以及轻度非铺装路面通行的使用需求，作为车辆行走系统的核心旋转承载部件，其核心作用是连接车桥轴头与轮胎，承担整车垂直载荷传递，同时在车辆加减速、转向过程中传递扭矩与侧向力，保障行驶过程中的力传导稳定性。设计阶段优先考虑安装边界的通用性，轮辋部分采用常规乘用车适配的深槽轮辋结构，匹配主流民用轿车的轮胎安装尺寸，中心孔位、螺栓孔分布圆直径均参照同级别家用车型的轴头安装标准设定，可直接适配对应PCD参数的车型轴头，无需额外加装变径圈或孔位转接件，安装贴合面的平面度公差控制在0.05mm以内，避免高速行驶时因安装面贴合不严产生的径向跳动。辐条的造型设计并非单纯追求视觉效果，每一组辐条的截面都做了变厚度处理，靠近轮心安装座的位置厚度更大，向轮辋边缘延伸时逐步收窄，这种变截面设计既可以在轮心连接区域保证足够的结构强度，承受轴头传递的冲击载荷，也能在轮辋端降低不必要的材料冗余，控制整体旋转惯量，减少车辆起步加速时的动力损耗。辐条表面的亮面处理对应的是实际量产中的铣削抛光工序，设计时预留了均匀的加工余量，避免后续机加工时出现壁厚不均的问题。轮辋与辐条的过渡区域做了大圆角过渡处理，消除应力集中点，在车辆经过减速带、路面坑洼时，该区域可分散瞬时冲击载荷，降低长期使用后出现结构疲劳裂纹的风险。气嘴安装位设置在两组辐条之间的轮辋凹陷处，避开辐条遮挡位置，方便后续轮胎充气时的气嘴对接，同时也避免气嘴突出辐条平面，减少行驶过程中被路面飞溅杂物磕碰损坏的概率。整个轮毂的重量分布围绕旋转中心做了动平衡预设，在辐条的非外观面预留了平衡块粘贴区域，减少后期轮胎装配时的平衡块配重需求量，提升高速行驶时的转动平顺性。轮辋的胎圈座位置做了符合行业标准的凸峰设计，可在轮胎充气后牢牢卡紧胎圈，即使在低胎压状态下转向，也能避免轮胎与轮辋之间出现相对滑动，保障行驶安全性。
