本田CRF250越野摩托后摇臂结构

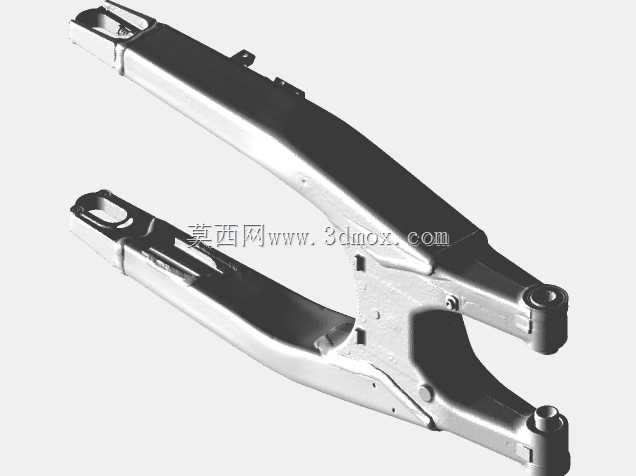

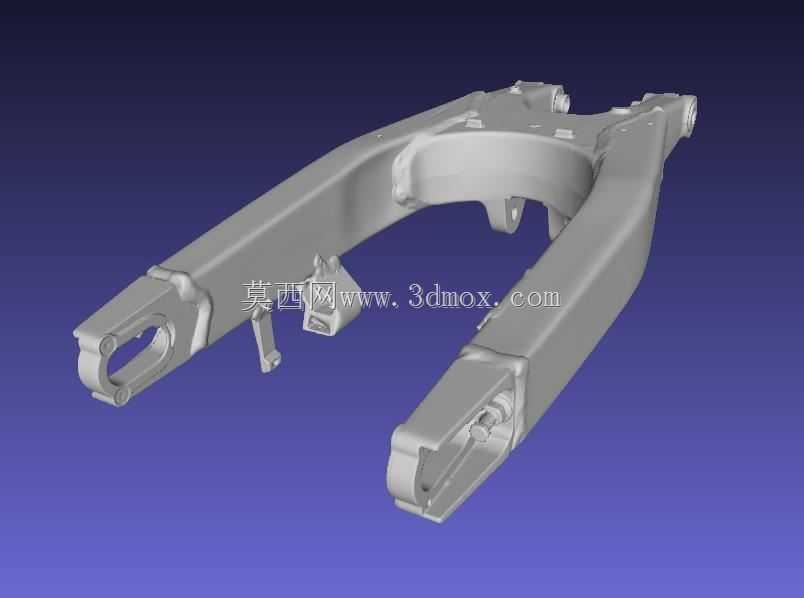

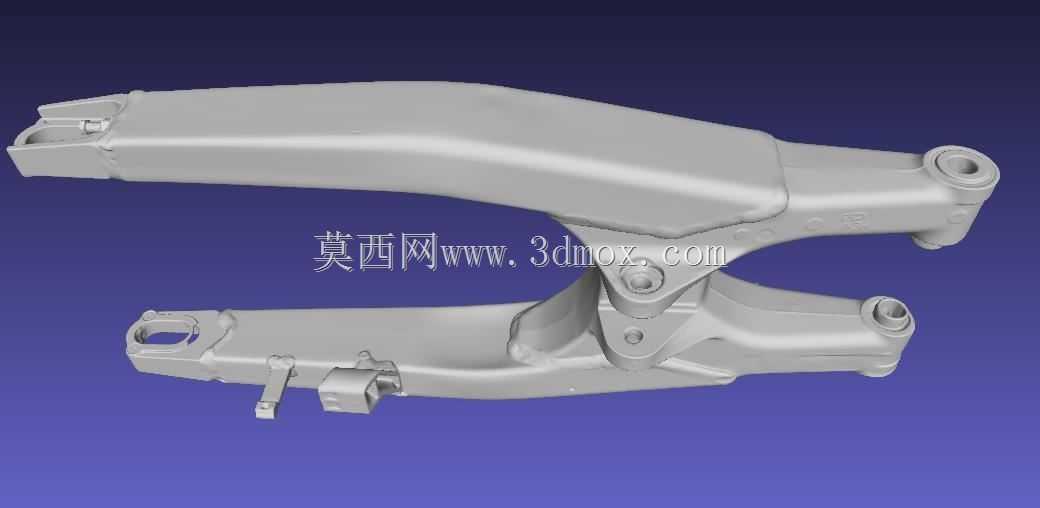

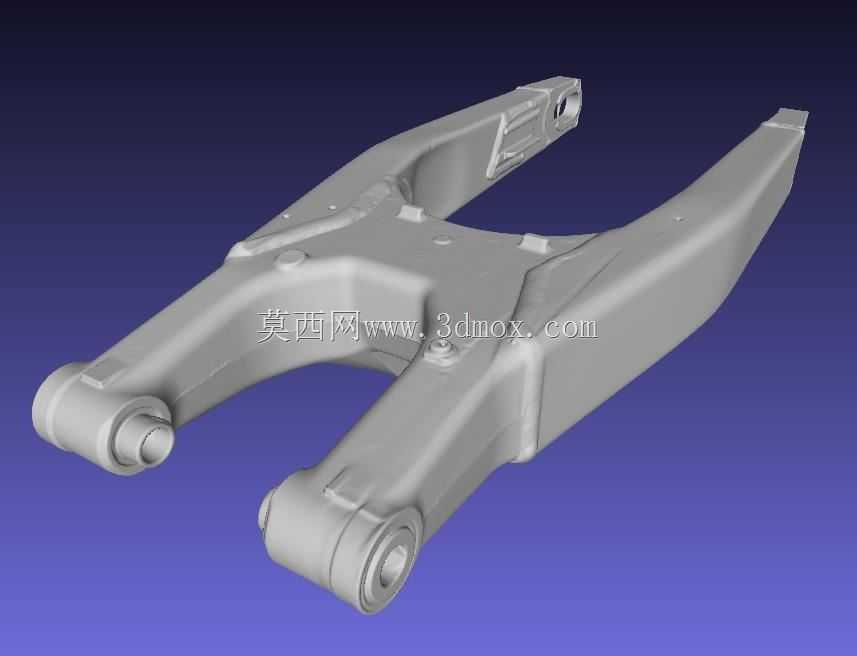

越野摩托车的后摇臂作为后悬挂系统的核心承载构件，直接决定了非铺装路面行驶时后轮的循迹性、车架受力传递效率以及整车抗扭表现，在场地越野、林道穿越等高强度骑行场景中，后摇臂的结构强度与安装适配性是改装作业中需要优先校核的核心指标。这款适配本田CRF250的后摇臂结构，在设计阶段针对CR500动力总成的移植改装需求做了针对性调整，其中制动器安装点位经过切削重构，可兼容5.5英寸规格的超高速轮辋，满足大动力输出下后轮的抓地与制动匹配要求。从结构形态来看，该后摇臂采用双梁式叉型布局，前端设置同轴铰接衬套安装位，用于与车架后悬挂枢轴连接，可绕枢轴轴线随减震器行程做定轴摆动，两侧梁体采用变截面设计，在铰接端、减震器连接座、后轮轴安装座等应力集中区域做了局部加厚处理，平衡结构强度与簧下质量控制需求。建模过程中优先依托三维扫描获取的原厂件点云数据做逆向重构，第一步先对点云做降噪、对齐、封装处理，提取铰接孔中心轴线、后轮轴安装面、制动器安装位等关键基准特征，搭建参数化骨架模型；第二步基于骨架绘制各截面的草绘轮廓，通过拉伸、放样、布尔运算生成基础实体，针对应力集中区域做圆角过渡与加强筋布局；第三步完成安装孔位、衬套压装位、减震连接座等细节特征的构建，同步校核与周边轮辋、制动卡钳、减震器的安装间隙，确保摆动全行程内无运动干涉。实际改装应用中，该结构可直接替换原厂后摇臂，无需对车架枢轴位置做额外焊接改动，仅需匹配对应规格的后轮轴、制动卡钳转接座即可完成装配，变截面梁体的抗扭刚度可承受大排量动力输出下的后轮冲击载荷，避免飞坡落地时摇臂出现塑性形变，同时优化后的制动器安装位可适配更大直径的刹车盘，提升高速越野状态下的制动稳定性。建模阶段需要重点关注铰接衬套的同轴度公差、后轮轴安装位的平行度要求，以及摇臂摆动过程中与后减震器、排气尾段的间隙边界，所有安装孔位的尺寸公差需控制在±0.1mm以内，确保压装衬套后无卡滞、松旷问题。
