KGA42FG高转矩直流电机结构设计

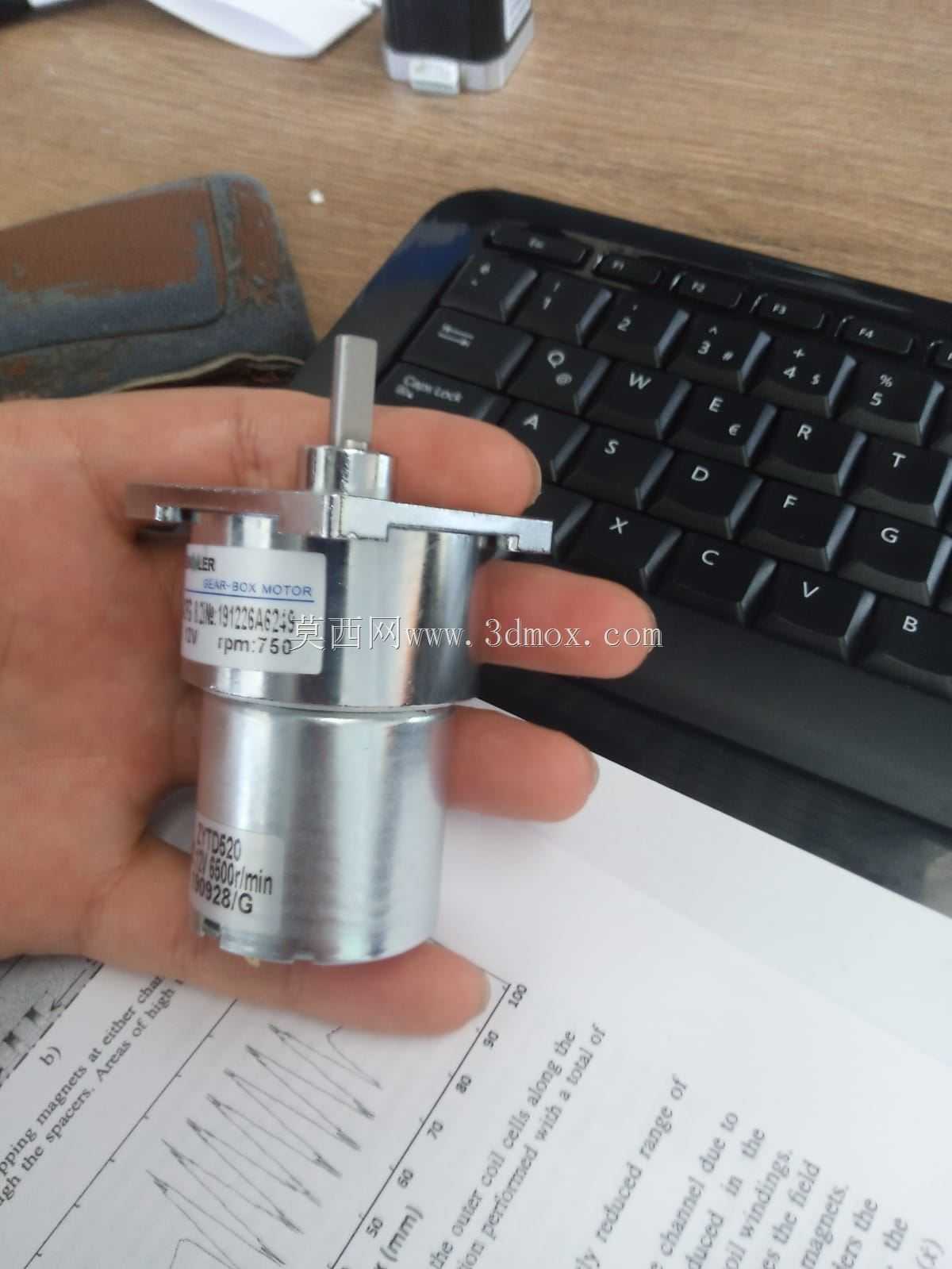

在小型自动化输送线、桌面级精密工装、低转速大负载的民用传动场景中，这类额定转速750rpm的高转矩直流电机，往往能替代体积更大的异步电机搭配减速箱的组合，节省设备内部的安装空间。建模初期需要先明确安装边界：前端方形法兰的安装孔位、输出轴的轴径与伸出长度、电机主体的圆柱外径，这些尺寸直接决定了后续设备端安装位的设计公差，法兰端的止口尺寸需要严格匹配安装面板的定位凹台，避免装配后出现输出轴同轴度偏差，导致运行时轴承额外受力磨损。

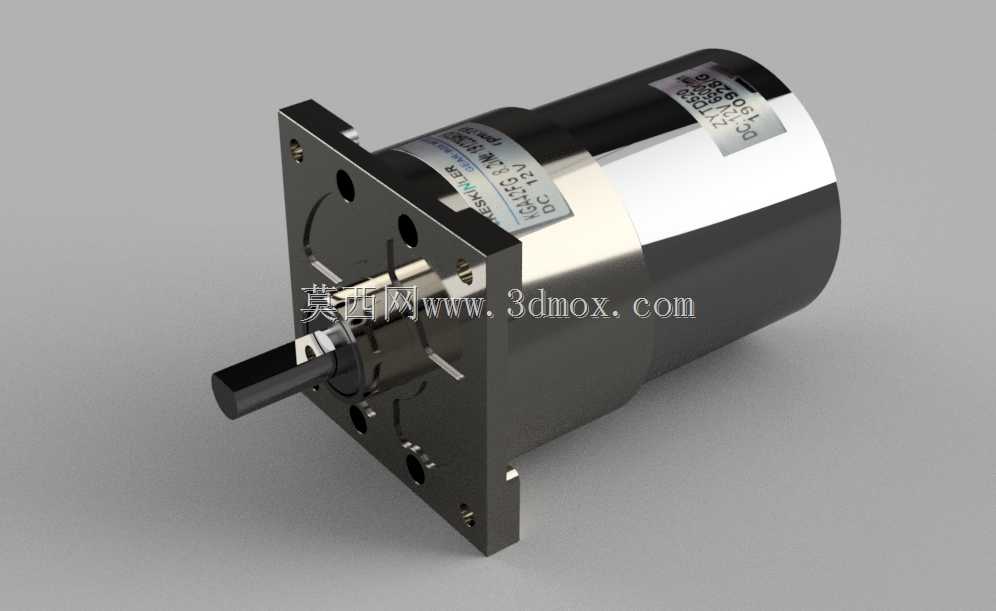

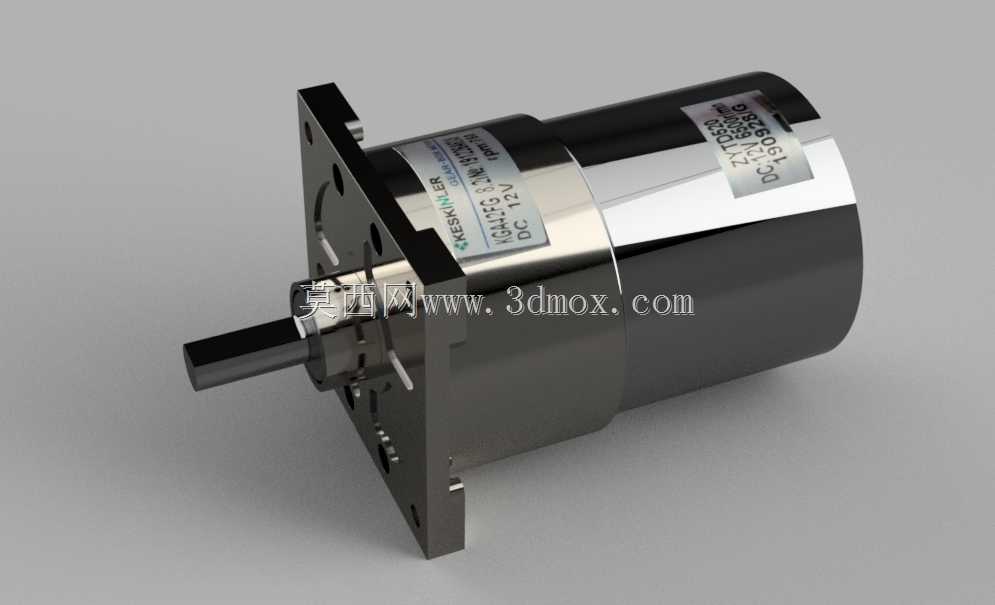

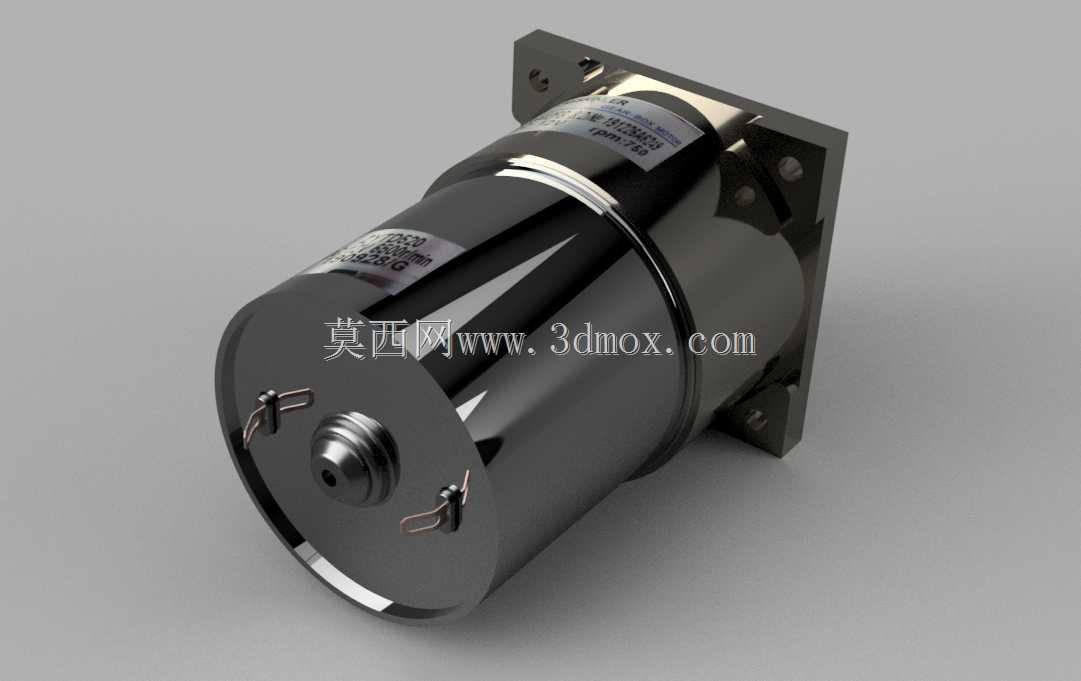

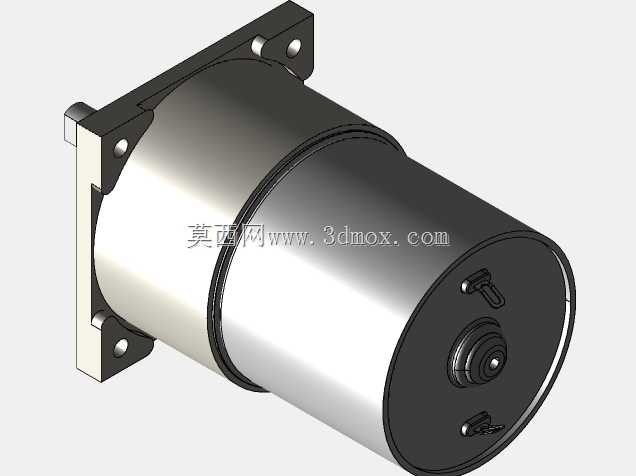

建模过程中先从输出轴部分开始绘制，先拉出轴的主体阶梯结构，预留键槽的切除位置，轴伸端的倒角需要按照装配要求做C1倒角，方便后续连轴器或者传动轮的装配。之后绘制前端盖与法兰的一体化结构，法兰上的四个安装沉孔需要均匀分布，沉孔深度要匹配对应规格的内六角螺丝头部高度，避免螺丝锁附后突出法兰平面影响安装贴合度。电机的主体机壳采用薄壁圆柱结构，建模时要注意机壳壁厚的均匀性，对应内部定子的安装位要做定位凸台，保证定子装配后不会出现周向转动。后端盖部分需要预留出线孔的位置，出线孔处要做橡胶护套的安装卡槽，避免电源线被金属锐边割破绝缘层。

电机表面的标签区域做浅凹槽设计，方便标签粘贴后不会因为装配剐蹭起翘，机壳表面的金属质感处理在建模时不需要额外做纹理，只需要保证外圆柱面的圆度公差，后续渲染时赋予金属镀铬材质即可还原实物的金属光泽。这类电机的输出特性偏向低转速大转矩，不需要额外搭配大减速比的减速箱就能直接驱动小负载的辊筒、转盘类机构，在小型食品包装辅助设备、桌面型3D打印送料机构、智能仓储的小型分拣拨杆机构中都能适配，选型时只需要核对安装法兰尺寸、输出轴轴径、额定转矩参数就能直接替换同规格的其他品牌电机，建模时把所有配合面的公差按照IT7级精度设定，就能保证导出的模型直接用于设备装配干涉检查，不需要额外调整尺寸。
