复古中世纪刑具断头台结构还原设计

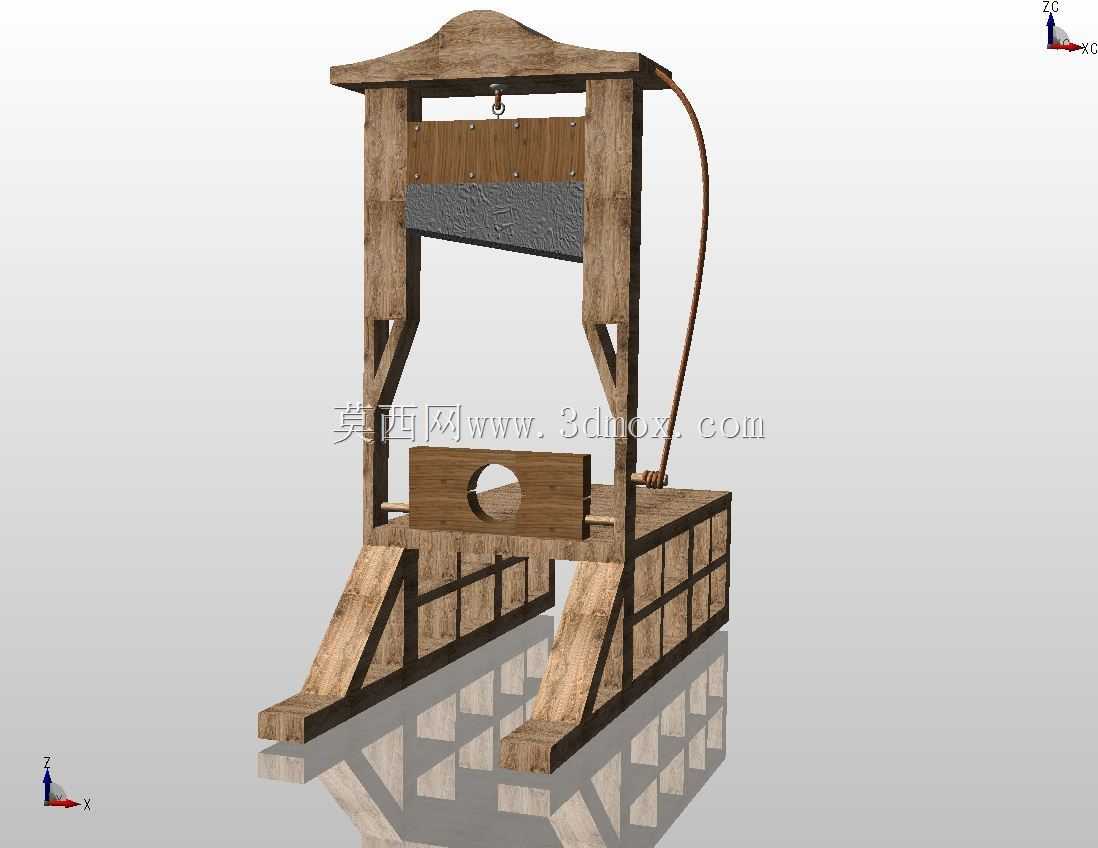

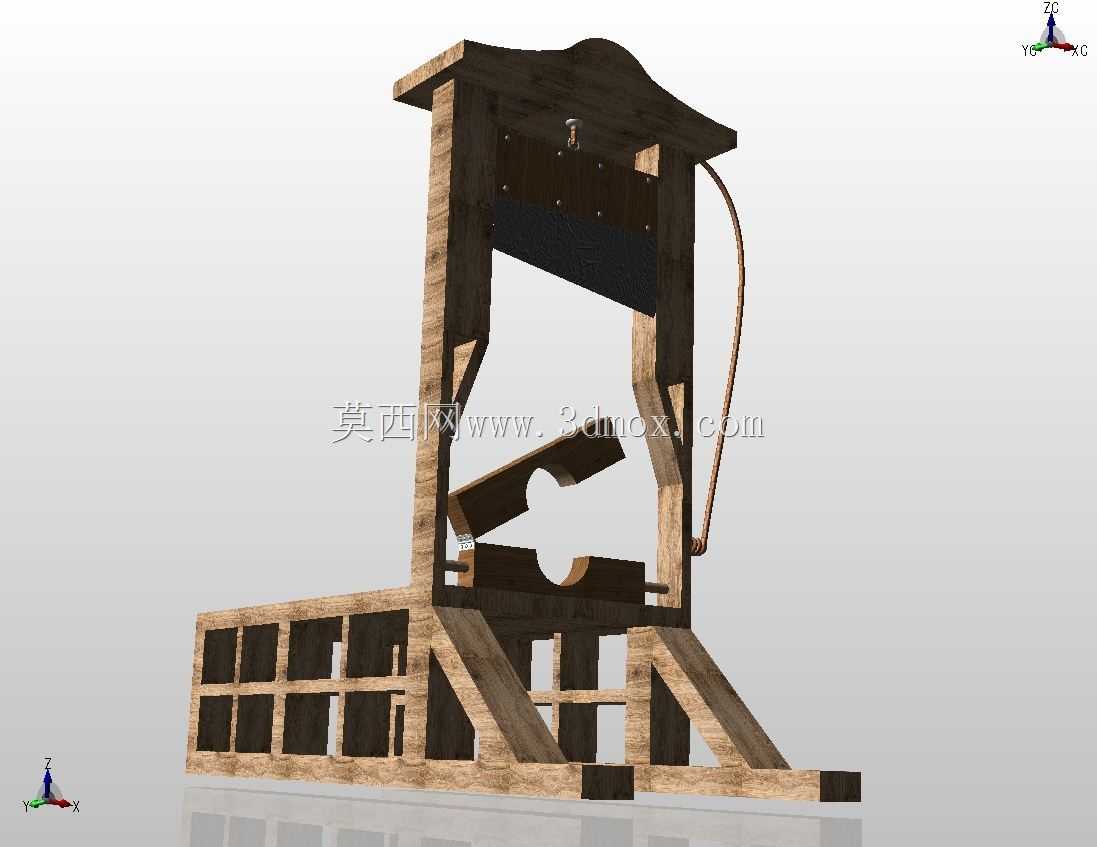

做这类复古器械的三维还原，首先要明确其核心功能逻辑——依靠重力驱动铡刀沿垂直导轨下落完成切断动作，整体框架采用全木质榫卯拼接结构，没有现代金属连接件的设计痕迹，符合中世纪的加工工艺水平。从结构拆分来看，底部是带格栅的支撑底座，四根斜向支撑梁从底座四角延伸至顶部横梁，形成稳定的龙门式框架，铡刀组件嵌装在两侧垂直导槽内，顶部设置带滑轮的绳索牵引机构，用于将铡刀提升至待触发位置，底座中部预留带弧形缺口的承托位，用于固定待处理对象，避免动作过程中出现偏移。建模时先从底座框架开始绘制，先画出底部纵横木梁的截面轮廓，拉伸生成基础梁体后，逐个切割出格栅位置的镂空槽，再添加斜向支撑的三角加强筋，注意木质构件的倒角处理，还原手工加工的粗糙质感，不会出现现代机加工的锐利直角。接下来处理两侧的垂直导柱，导柱内侧要开出与铡刀侧边配合的导向槽，槽宽与铡刀厚度保持0.5mm的间隙，保证下落过程无卡滞，导柱与底座、顶部横梁的连接位置要做出榫头嵌入的结构细节，还原真实的木作连接逻辑。铡刀部分分为刀架与刀刃两部分，刀架为木质框架，刀刃嵌装在刀架底部，建模时要做出刀刃的斜角切削面，同时添加刀架顶部与牵引绳索连接的挂点结构，绳索部分采用扫掠命令绘制，自然垂落的弧度要符合重力作用下的形态，顶部的滑轮组件要做出轮轴与支架的配合结构，保证转动逻辑合理。整体外形尺寸按照1:10的比例缩放设计，底座长度约400mm，宽度180mm，整体高度650mm，安装时仅需保证底座水平放置即可，无额外的固定安装要求，适合作为复古场景展示道具、历史教具使用。建模过程中要注意木质纹理的方向匹配，不同构件的纹理要顺着木料的长度方向排布，渲染时添加轻微的磨损、做旧效果，还原长期使用的木质器械质感，不需要做过于光滑的表面处理，所有构件的连接缝隙要控制在0.2mm以内，既体现拼接结构的真实感，又不会出现缝隙过大的失真问题。这类结构的核心在于导向机构的配合精度，导槽的直线度公差要控制在0.1mm以内，否则铡刀下落时会出现卡滞，无法顺畅完成动作，牵引绳索的长度要匹配铡刀的最大提升高度，保证提升至顶部时刀刃完全离开承托位，触发后刀刃能完全下落至承托位下方，完成完整的动作行程。
