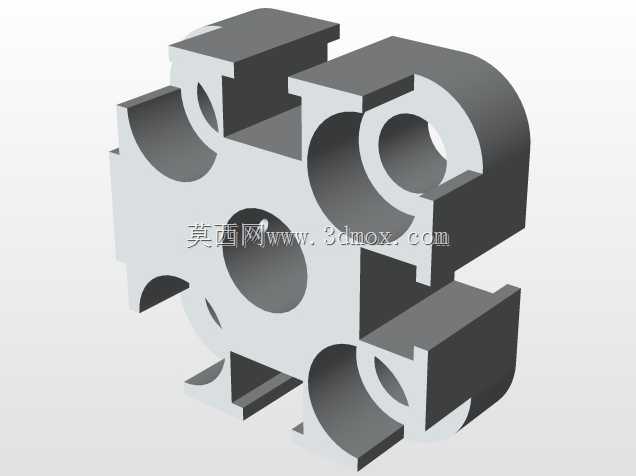

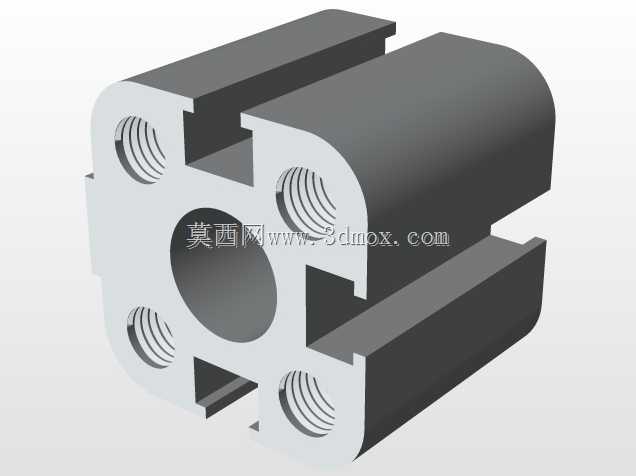

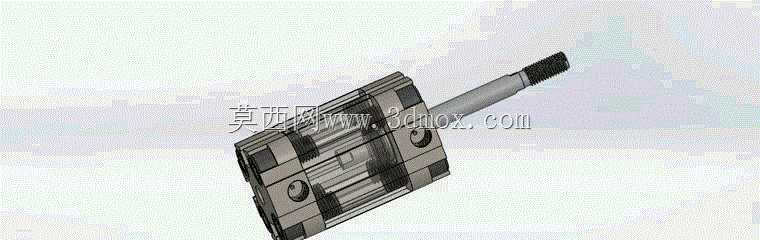

在自动化生产线的气动回路搭建、小型工装夹具的动力输出、非标设备的直线往复动作单元里,这类紧凑型气动活塞是非常常见的执行部件,它不需要额外的传动转换结构,直接将压缩空气的压力能转化为活塞杆的直线运动输出,相比电动推杆响应速度更快,结构更简单,维护成本也更低,在轻工装配、电子元器件分拣、小型工件夹紧工位的应用占比很高。做这个结构的三维建模时,首先要理清活塞组件的核心配合关系:缸筒内壁和活塞密封圈的配合公差要控制在合理范围,既要保证活塞往复运动时无卡滞,又要避免压缩空气内泄导致输出力不足;活塞杆伸出端的外螺纹是用来连接外部负载的,建模时要保证螺纹的同轴度,避免安装负载后出现偏磨,缩短密封圈使用寿命。建模第一步先绘制活塞杆的主体轮廓,用旋转特征做出杆身的阶梯轴结构,再通过扫描切除做出端部的连接螺纹,注意螺纹收尾处的退刀结构要符合机加工的工艺要求,不能出现无法加工的尖角结构;之后做活塞本体的结构,活塞上的密封圈安装槽尺寸要匹配常用的气动密封件规格,槽的边角要做微小的倒角,避免安装密封圈时切边导致漏气。缸体部分采用的是方形铝合金型材的紧凑结构,相比圆形缸筒,这种方形结构的安装面更平整,不需要额外的安装附件就能直接固定在设备基板上,建模时要注意缸体上的进出气口位置,两个气口分别对应活塞的伸出和缩回腔,气口的螺纹规格要和常用的气动快插接头匹配,同时要预留出接头安装的操作空间,避免实际装配时扳手无法操作。端盖和缸体的连接采用的是内置拉杆结构,建模时要保证四个拉杆孔的位置度,避免装配时端盖倾斜导致活塞杆运动卡滞;活塞杆伸出端的导向套长度要足够,保证活塞杆伸出到最大行程时依然有足够的支撑长度,避免出现活塞杆下垂的问题。整个结构的安装边界要提前核算,缸体的外形宽度、安装孔的孔距要和常用的紧凑型气缸安装尺寸兼容,方便设备维护时直接替换同规格的标准件,不需要重新修改设备的安装结构。建模过程中所有的配合面都要做干涉检查,尤其是活塞运动到行程两端的极限位置时,要确认活塞和端盖之间留有合理的缓冲间隙,避免硬碰撞损坏部件;密封圈这类弹性件可以简化建模,只保留安装槽的准确尺寸,不需要做出密封圈的形变细节,保证整体装配关系正确即可。
- 上一篇:可扩展拼接式桌游卡坦棋子承载板
- 下一篇:经典乐高人仔积木拼装玩具造型
- 全部评论(0)
- 模板大小: 12.67 MB
- 售价:5金币
- 下载次数: 274
- 系统要求: SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,Other,Other,SOLIDWORKS,Other,Other,Other,Other,SOLIDWORKS,Other,SOLIDWORKS,Other,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Other,Other,SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
