按动式金属圆珠笔外观结构设计

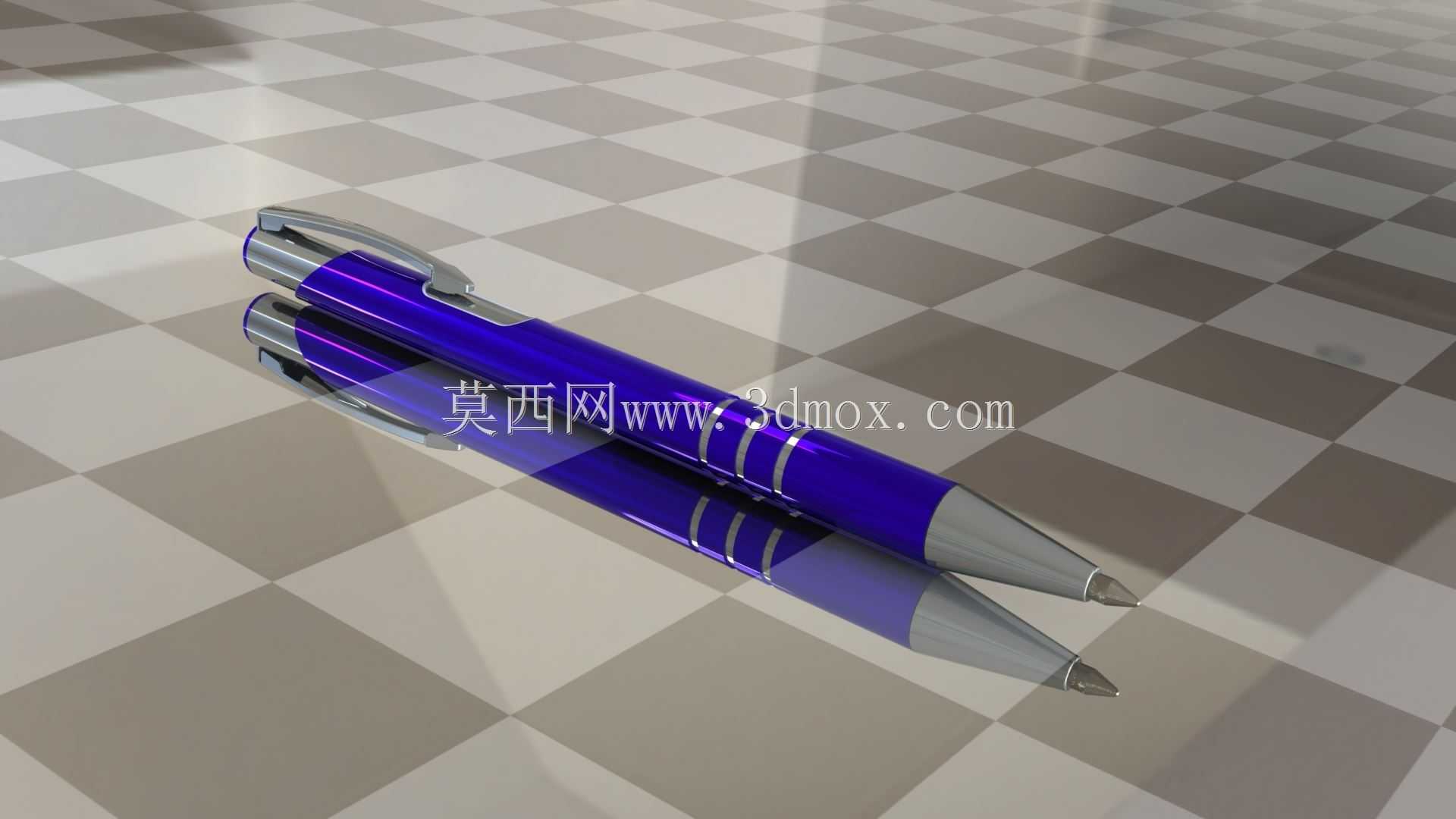

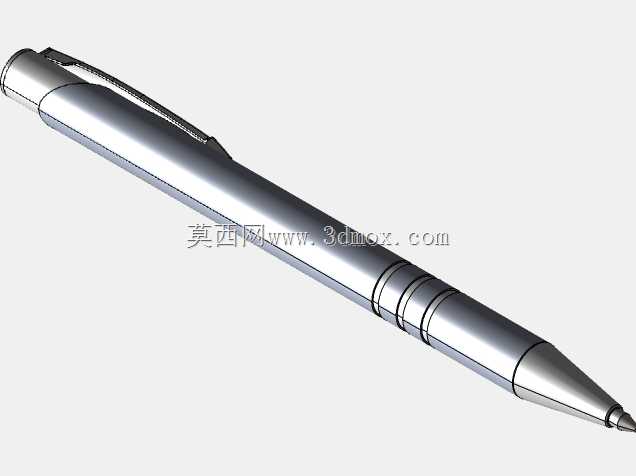

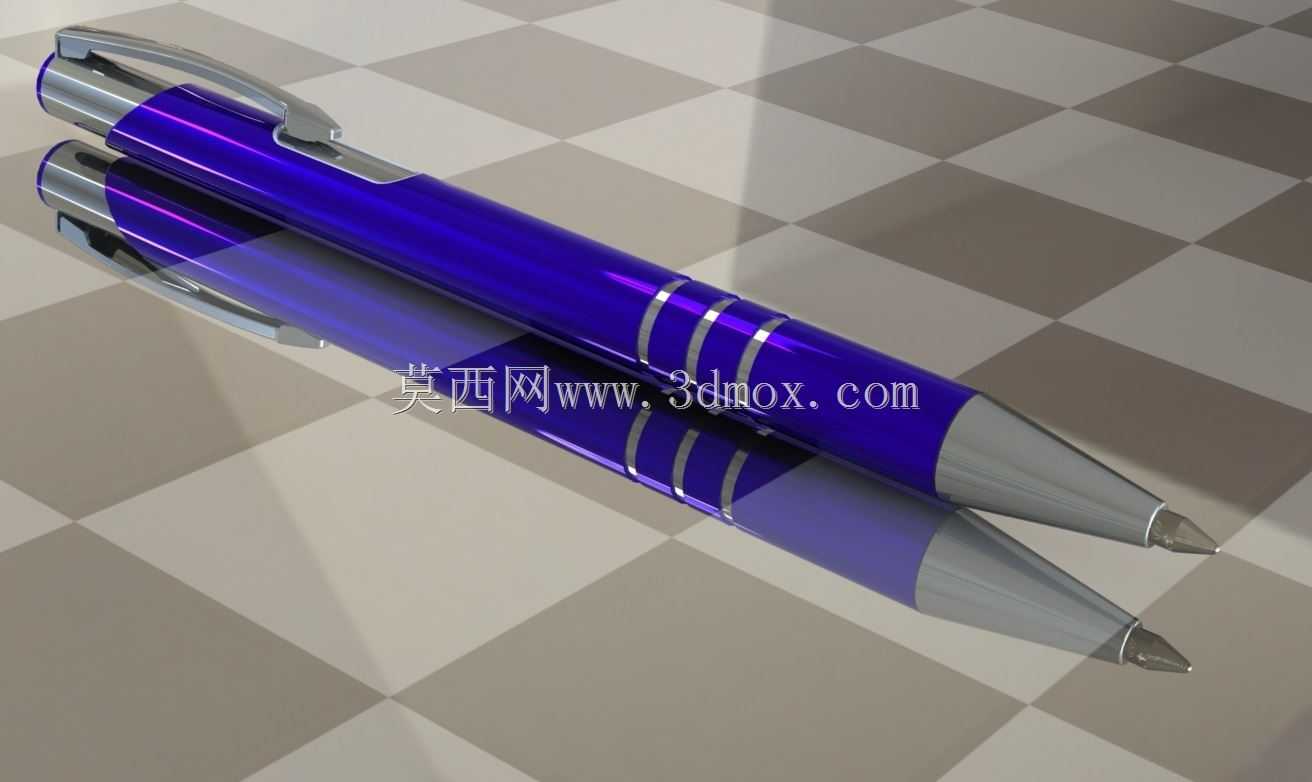

日常办公、学生课业、商务签署场景里，按动式金属圆珠笔是出镜率极高的书写工具，这款模型还原的是量产款金属按动圆珠笔的完整结构，建模时先拆解实际产品的装配逻辑：整笔分为笔帽装饰段、按动触发结构、笔夹、笔杆主体、装饰环、笔尖锥段、笔芯容纳腔几个核心部分，没有做多余的花哨结构，完全贴合量产五金文具的加工可行性。做外观建模的时候，先绘制笔杆的旋转截面轮廓，注意笔杆不是等直径圆柱，握持段做了微收的锥度，贴合日常握笔的指腹弧度，避免长时间书写硌手，笔杆表面做亮面金属质感处理，对应实际产品的阳极氧化蓝色镀层，建模时给曲面预留了均匀的壁厚，笔杆壁厚控制在0.8mm，刚好容纳常规规格的按动式圆珠笔芯，内部的笔芯导向筋做了1mm的凸起，防止笔芯在腔内晃动产生异响。笔夹部分是独立建模的冲压件结构，先绘制笔夹的弯曲轮廓线，做等厚度的钣金拉伸，笔夹和笔帽段的连接位置做了卡扣限位结构，实际装配时直接卡入笔帽的预留卡槽即可，不需要额外粘接或者螺丝固定，符合文具类产品快装的生产要求。笔身的三道装饰环是独立的金属嵌件，建模时单独做零件后装配到笔杆的预留环槽里，环槽的深度和装饰环的壁厚做了0.05mm的过盈配合，装配后不会出现松脱转动的问题。笔尖的锥段做了平滑的曲面过渡，和笔杆主体连接的位置做了止口定位，保证装配后同轴度误差控制在0.1mm以内，避免笔尖歪斜影响书写出墨。建模步骤上，先在草绘环境绘制整笔的中心轴线，所有旋转类特征都围绕该轴线生成，保证整体同轴度；之后拆分各个独立零件，分别做笔夹、装饰环、按动顶帽的单独特征，装配时用同轴、面贴合约束还原实际装配关系，最后给各个零件赋予对应材质的外观属性，笔身的反光效果对应金属镀层的物理特性，渲染时还原光滑表面的倒影效果，和实际产品的视觉表现一致。这类文具的结构设计不需要复杂的传动机构，核心是控制各个零件的配合公差，兼顾握持手感和装配效率，建模时要注意所有曲面的顺滑度，不能出现棱角突兀的位置，避免实际使用时划伤手部，内部的笔芯行程要和按动结构的行程匹配，保证按动时笔芯伸出和缩回的行程刚好达到书写要求，不会出现笔芯伸出过长易断、缩回过短漏墨的问题。
