CNC设备用接线分接突破板结构

项目分类:通用机械零部件 发布时间:2022-01-29 ID:533613
  • CNC设备用接线分接突破板结构
  • CNC设备用接线分接突破板结构
  • CNC设备用接线分接突破板结构
  • CNC设备用接线分接突破板结构

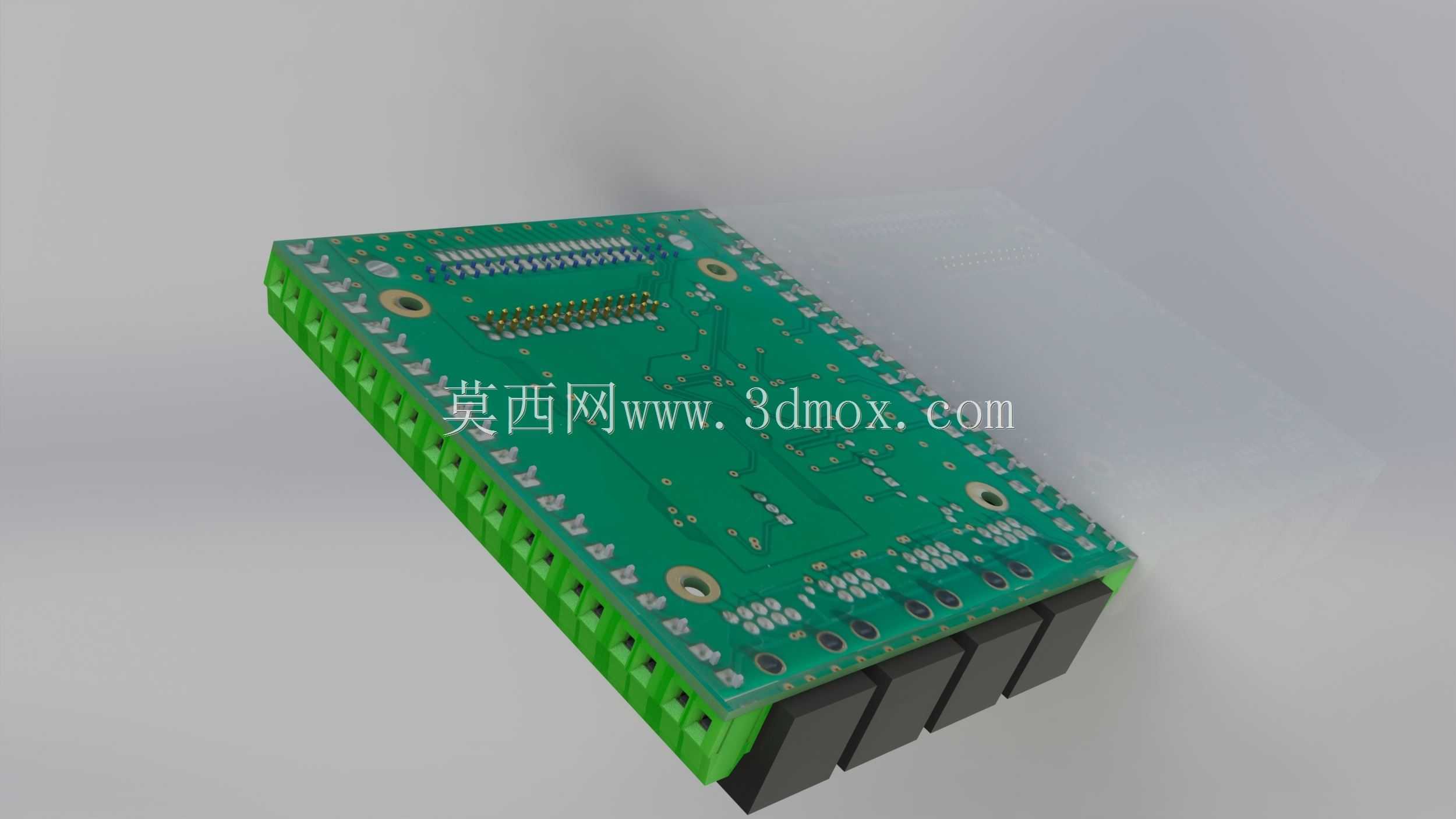

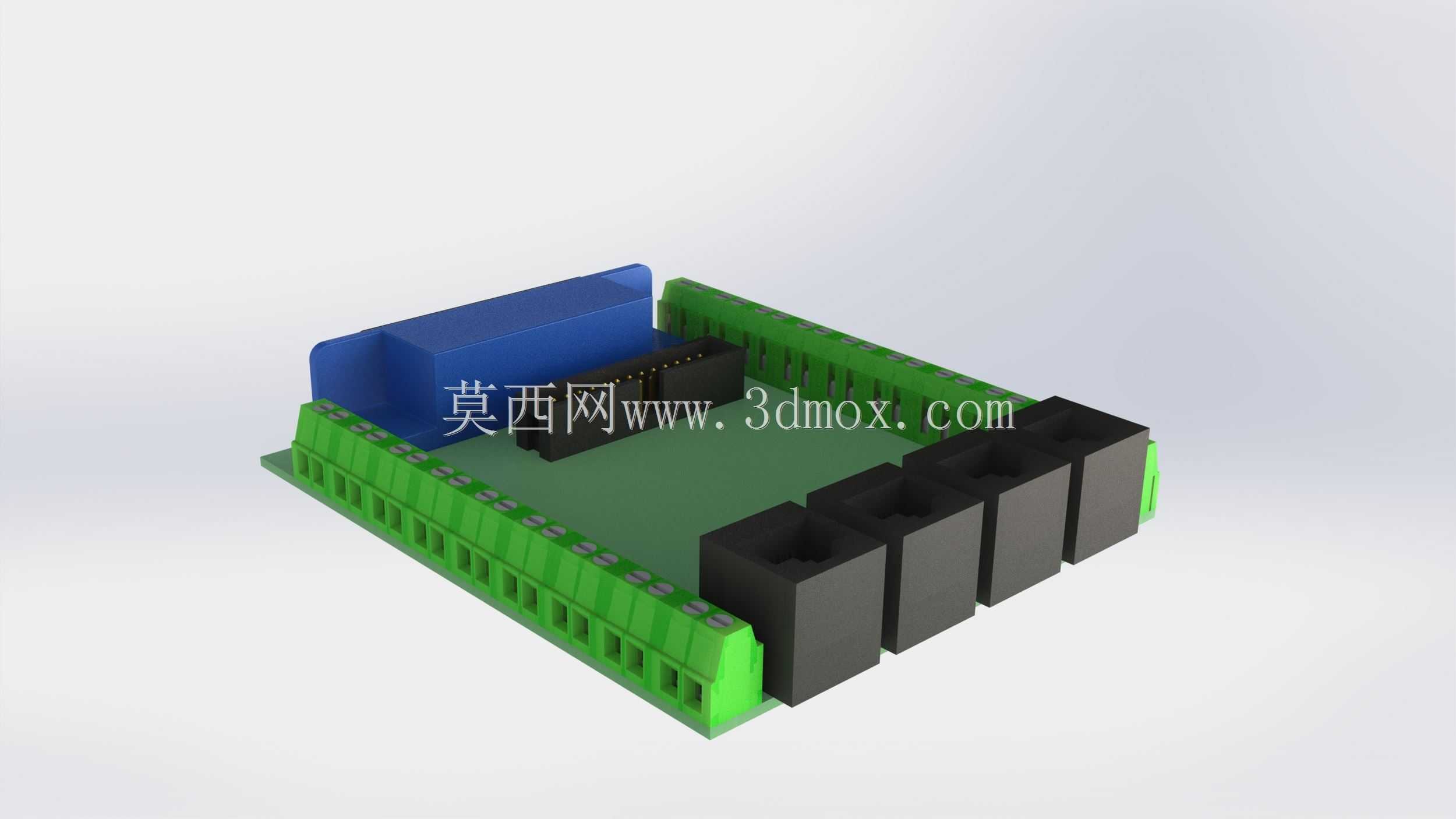

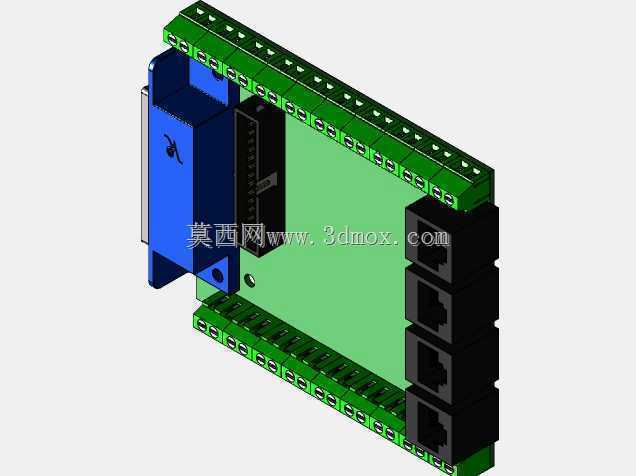

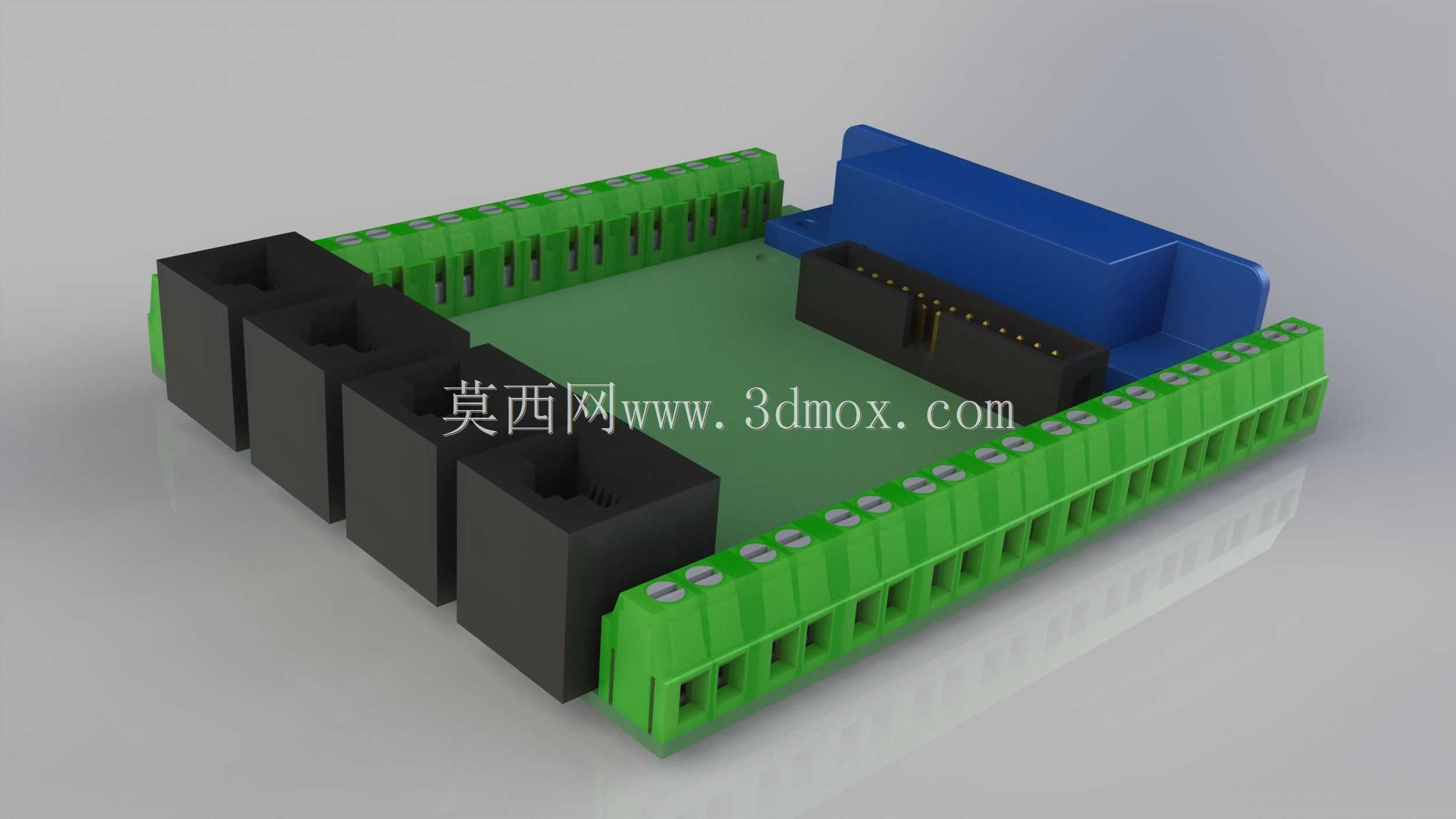

  这款分接板主要应用于数控加工设备的电控系统内部,承担多回路信号与动力线路的转接分配功能,在CNC机床的操作面板接线、IO端口扩展、传感器信号汇总场景中十分常用,能够有效解决电控柜内线路杂乱、接线点位不足、多线并接可靠性差的实际问题。从结构设计来看,板体采用标准PCB基材作为承载基底,边缘排布多组不同规格的接线端子,其中绿色弹片式接线端子对应常规低压信号线路的快速压接,无需额外焊线即可完成导线固定,单组端子可适配0.5-2.5平方毫米的多股铜芯导线,接线端的防脱卡扣设计能够避免设备运行振动导致的接线松脱;黑色大间距端子组则对应动力回路或者大电流信号的转接,端子间的电气间隙满足低压电控设备的安全绝缘要求,可承载最高10A的持续通流。

  板体一侧设置的蓝色塑壳结构为接口防护座,用于对接外部插装式排线或者专用通讯接头,能够避免插接口裸露导致的积尘、误触短路问题。设计过程中充分考虑了安装边界的适配性,板体整体为矩形结构,四角预留了标准安装孔位,可直接通过M3螺丝固定在电控柜内的标准安装导轨或者绝缘安装板上,整体安装厚度控制在较低范围,不会占用过多电控柜内部的纵深空间,适配多数紧凑型CNC设备的电控仓布局。端子排布采用分区设计,不同功能回路的端子组之间预留了清晰的标识刻印区域,方便现场接线时的回路区分,也便于后期设备维护时的线路排查,减少接线错误概率。板体上的走线布局充分考虑了强弱电分离原则,大电流端子与信号端子之间保持足够的安全距离,避免强电回路对弱电信号产生电磁干扰,

  保障数控设备的信号传输稳定性。这类分接板在实际使用中,能够将设备上分散的传感器、操作按钮、指示灯等元件的线路先汇总到分接板上,再通过统一排线连接到主控系统,大幅简化电控柜内部的布线复杂度,减少主线束的接线点位,降低主控端口的接线磨损风险,同时也方便后期设备改造时的线路增减,无需改动主控端的原有接线,只需要在分接板上完成对应线路的调整即可。
