板载安装式带夹片保险丝座结构设计

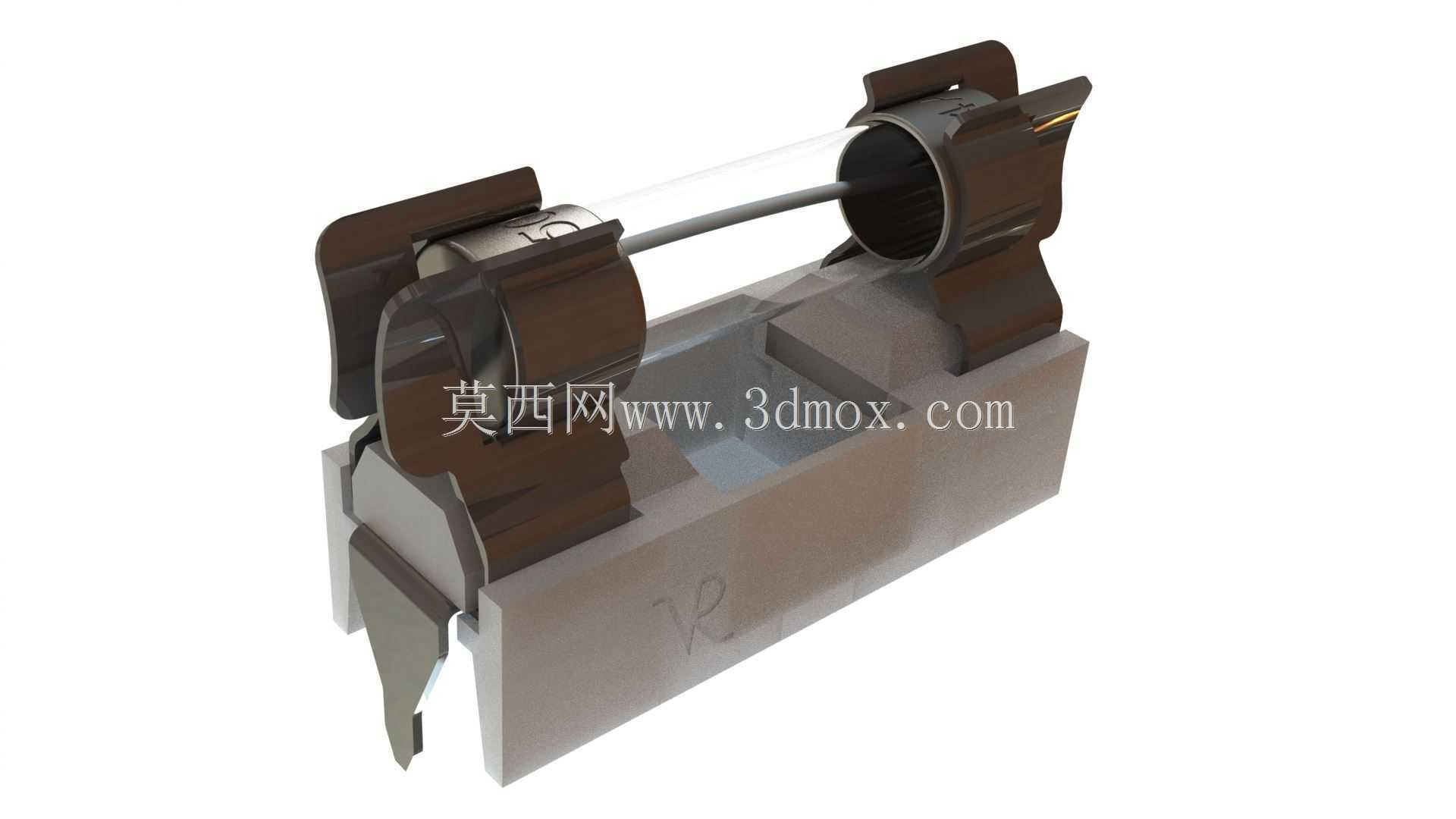

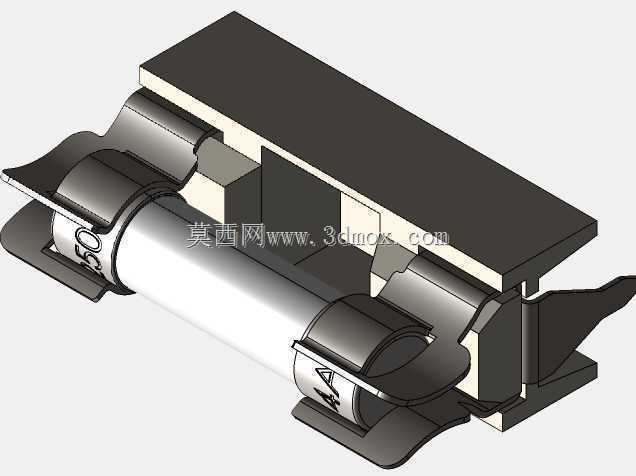

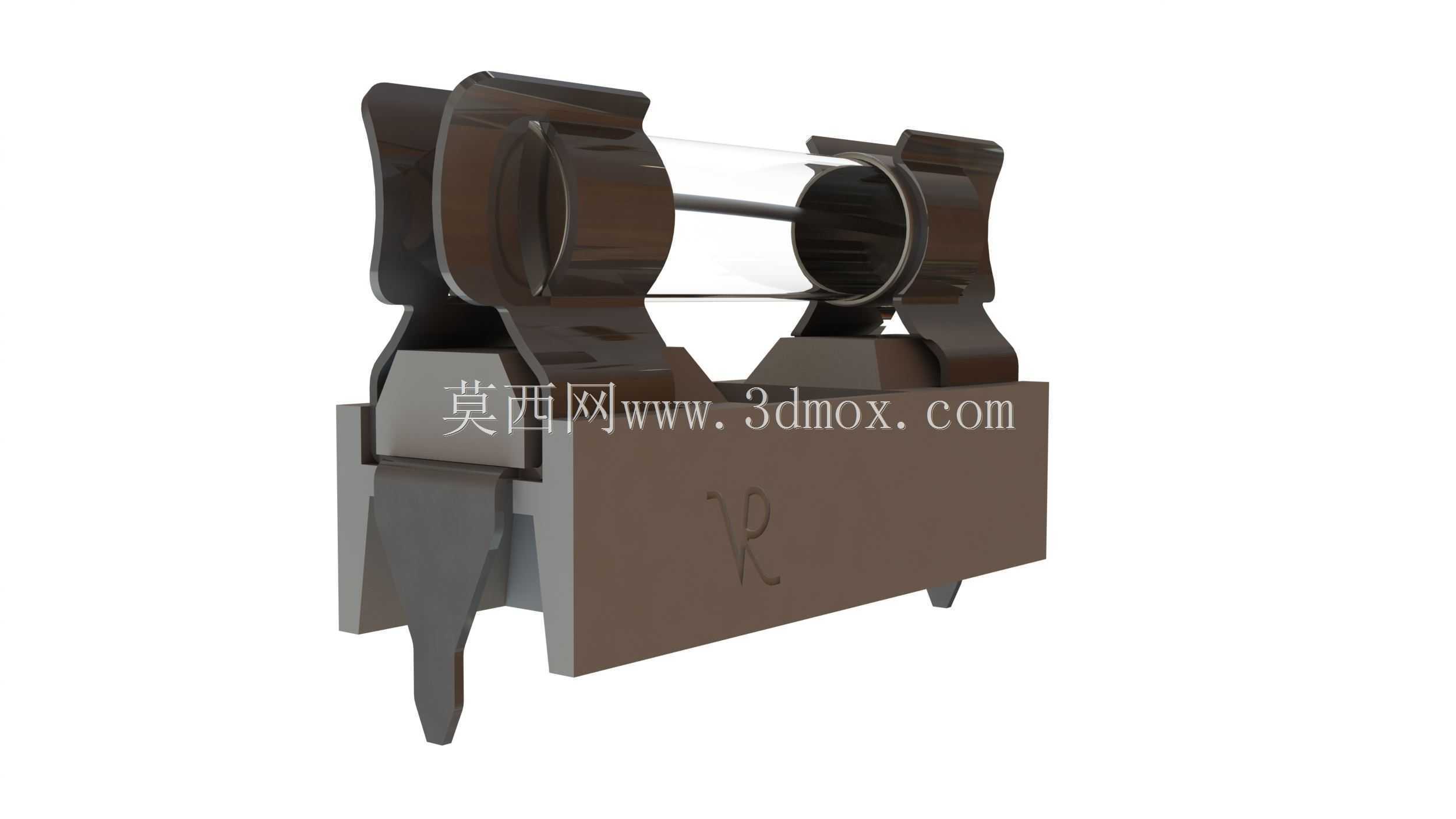

　　这款保险丝座主要面向低压直流配电、工控板卡、车载电子回路的过流保护场景，是板载式熔断件承载结构的典型设计，日常应用中多配合5×20mm标准管状保险丝使用，承担回路过流时快速分断、日常运维时便捷更换熔断件的核心作用。从结构设计逻辑来看，整体采用一体化冲压金属载流件加绝缘基座的组合方案，金属夹片采用对称悬臂式结构，夹片内侧做了圆弧收口处理，既可以保证管状保险丝插入后有足够的接触压力，降低接触电阻避免长期载流发热，又能在更换保险丝时不需要额外工具，直接插拔即可完成操作，适配现场快速运维的需求。绝缘基座采用带安装定位凸台的长方体结构，基座两侧预留了PCB插装焊脚，焊脚位置做了加宽处理，过波峰焊时可以提升焊点吃锡量，

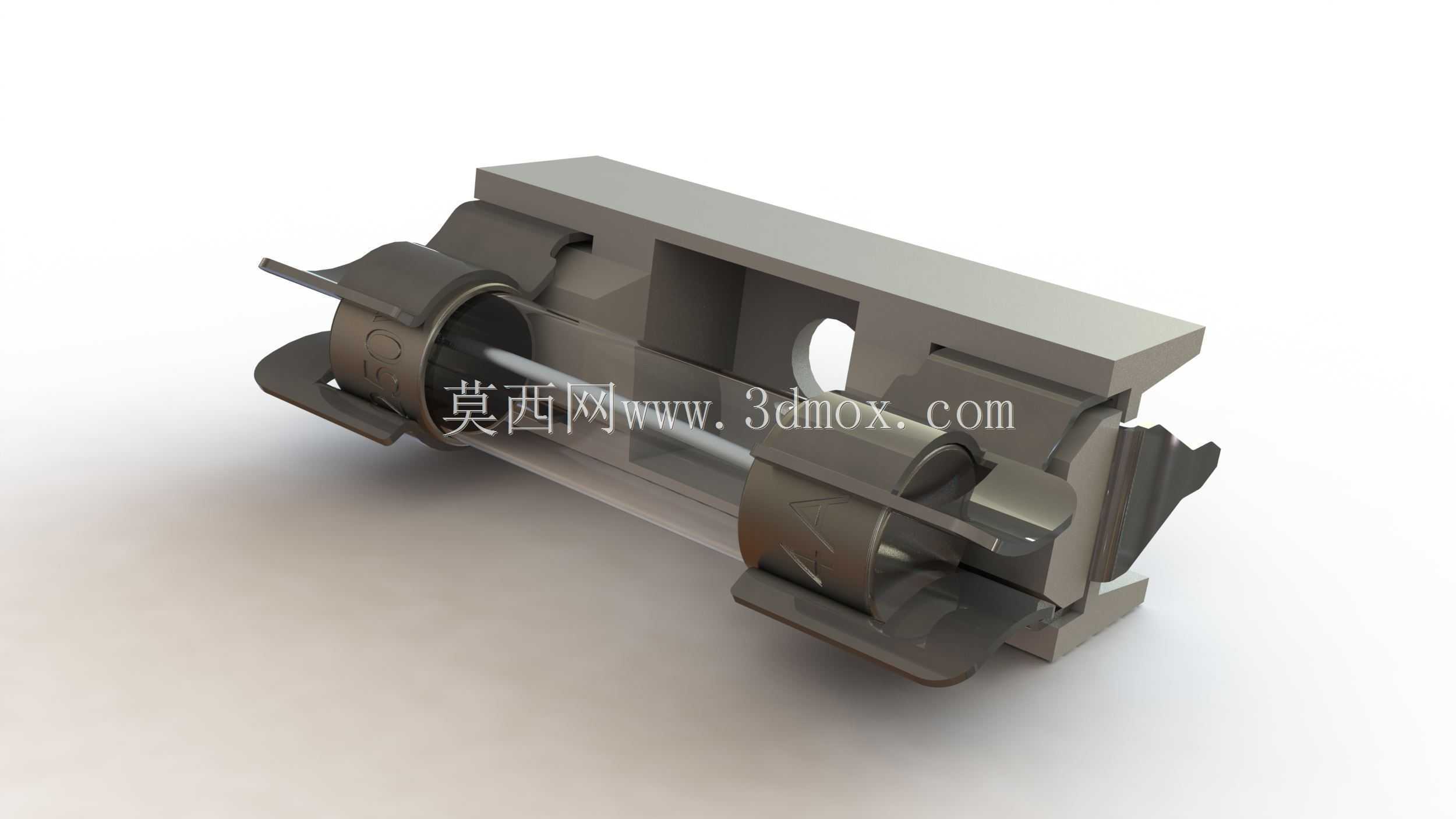

　　增强结构与电路板的连接强度，避免设备受振动时焊脚开裂导致回路断路。基座中部开有保险丝观察窗，运维人员不需要拆解结构就能直接观察内部保险丝的熔断状态，快速排查回路故障。安装边界方面，整体基座长度适配标准保险丝的长度尺寸，宽度控制在12mm以内，高度方向不超过8mm，在板卡布局时不会占用过多垂直空间，适配紧凑型电控板的排布需求；两侧夹片的开口中心距严格匹配标准保险丝的端帽尺寸，公差控制在±0.1mm范围内，既不会因为间隙过大导致接触不良，也不会因为间隙过小造成保险丝插拔阻力过大，甚至夹碎玻璃管保险丝。载流金属件采用锡青铜带冲压成型后做镀镍处理，兼顾导电性能与抗氧化能力，

　　长期在-20℃到85℃的工作环境下不会出现接触件氧化锈蚀导致的接触电阻升高问题。基座材质选用阻燃PBT工程塑料，阻燃等级达到UL94-V0级，即便保险丝熔断时产生电弧，也不会引燃基座造成火情扩散。结构上还做了防呆设计，基座一侧的定位凸台为非对称结构，插件焊接时不会出现装反的问题，避免生产过程中出现装配错误。夹片与基座的配合采用过盈压装的方式，金属件上预压了倒刺结构，压入基座卡槽后不会出现松脱移位，即便是多次插拔保险丝，载流件也不会从基座中脱出，提升产品的整体使用寿命。在实际选型应用中，这款结构适配额定电流10A以内、额定电压250V以下的交直流回路，常见于开关电源二次侧输出回路、车载改装电子设备供电回路、小型工控控制板的电源输入侧，相比引线式保险丝座，板载焊接的安装方式生产效率更高，适合批量SMT或波峰焊生产工艺，不需要额外的人工接线工序，能有效降低整机组装的人工成本。
