锥齿轮轴带轴承组件结构设计

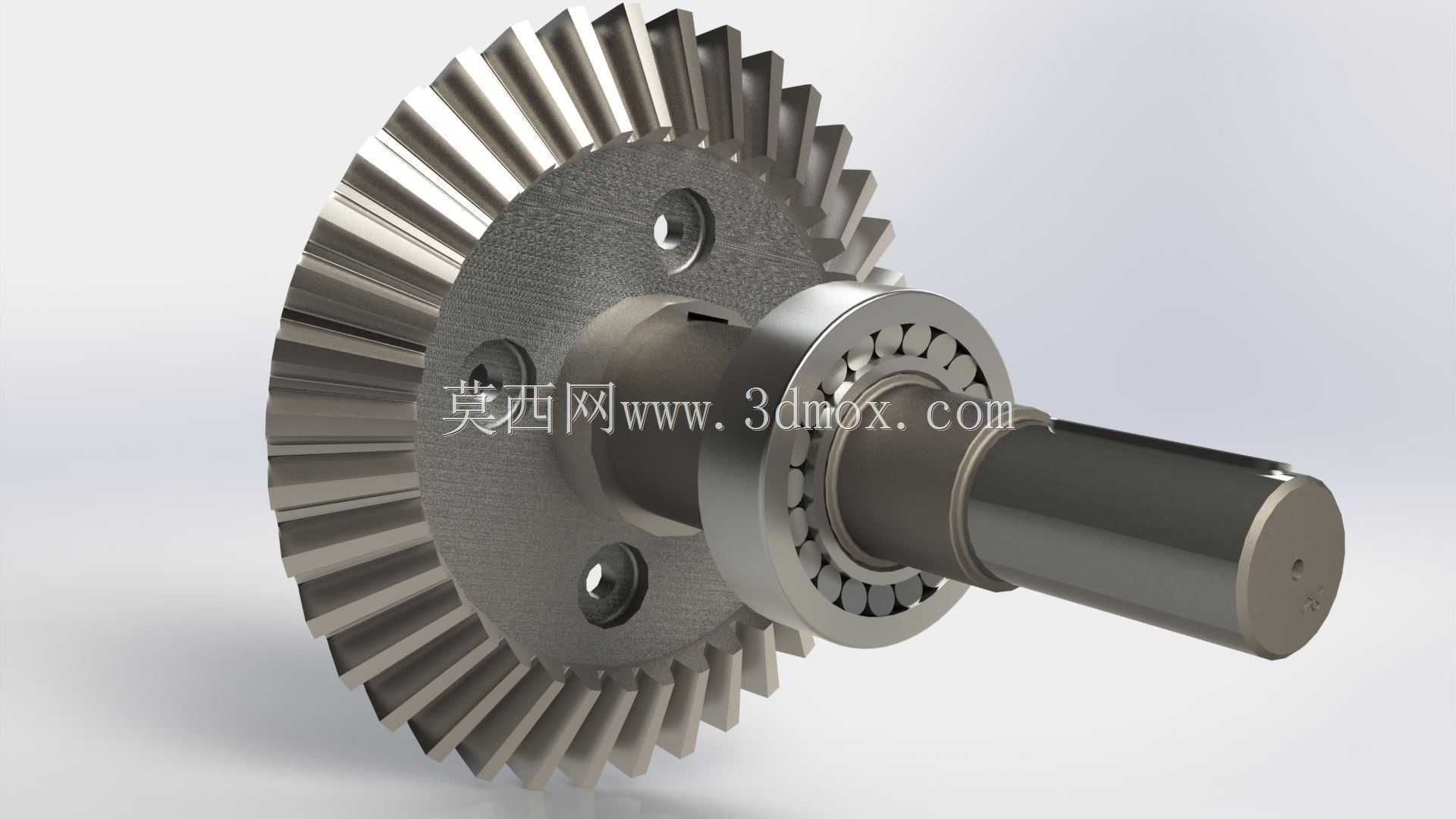

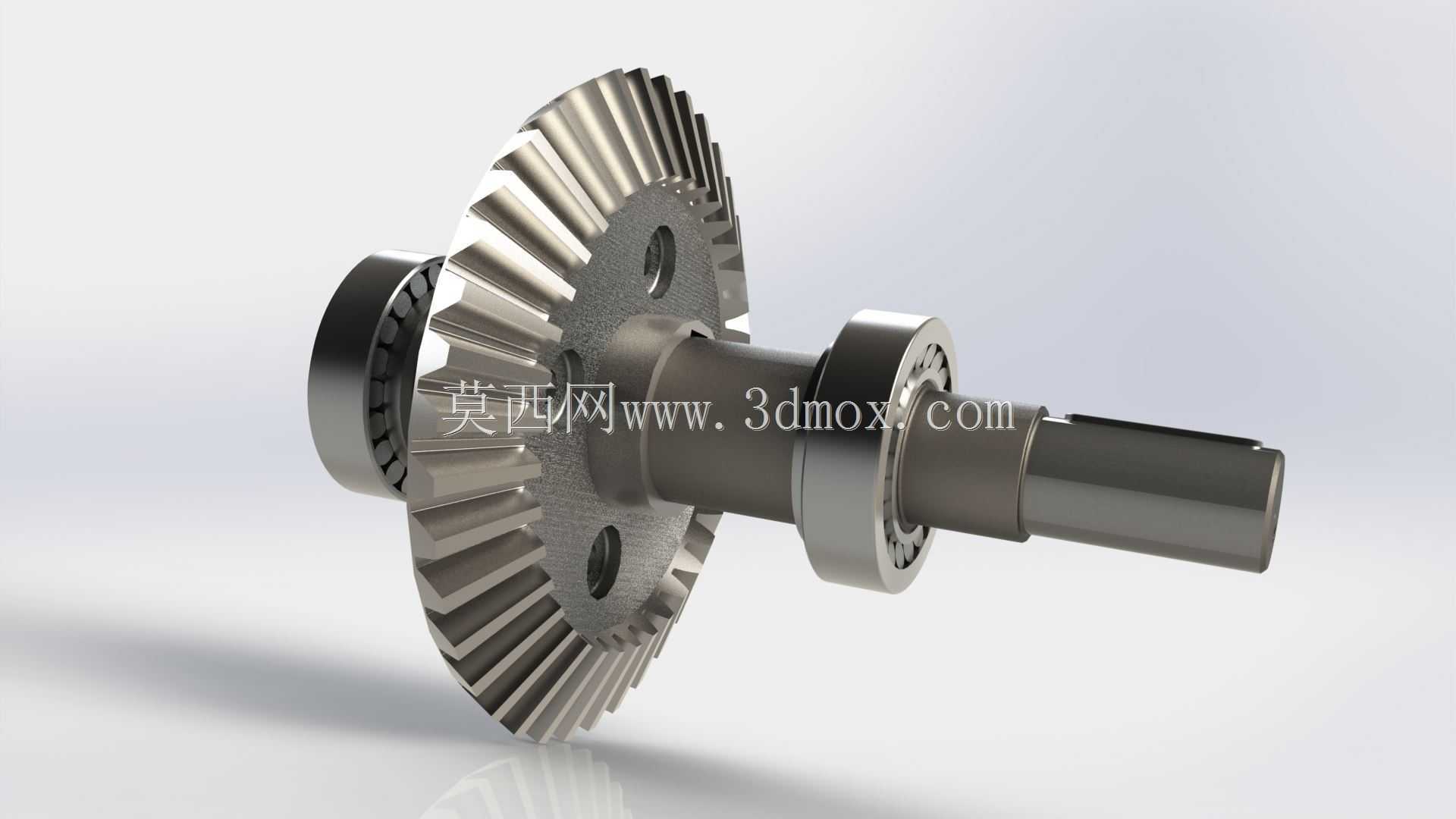

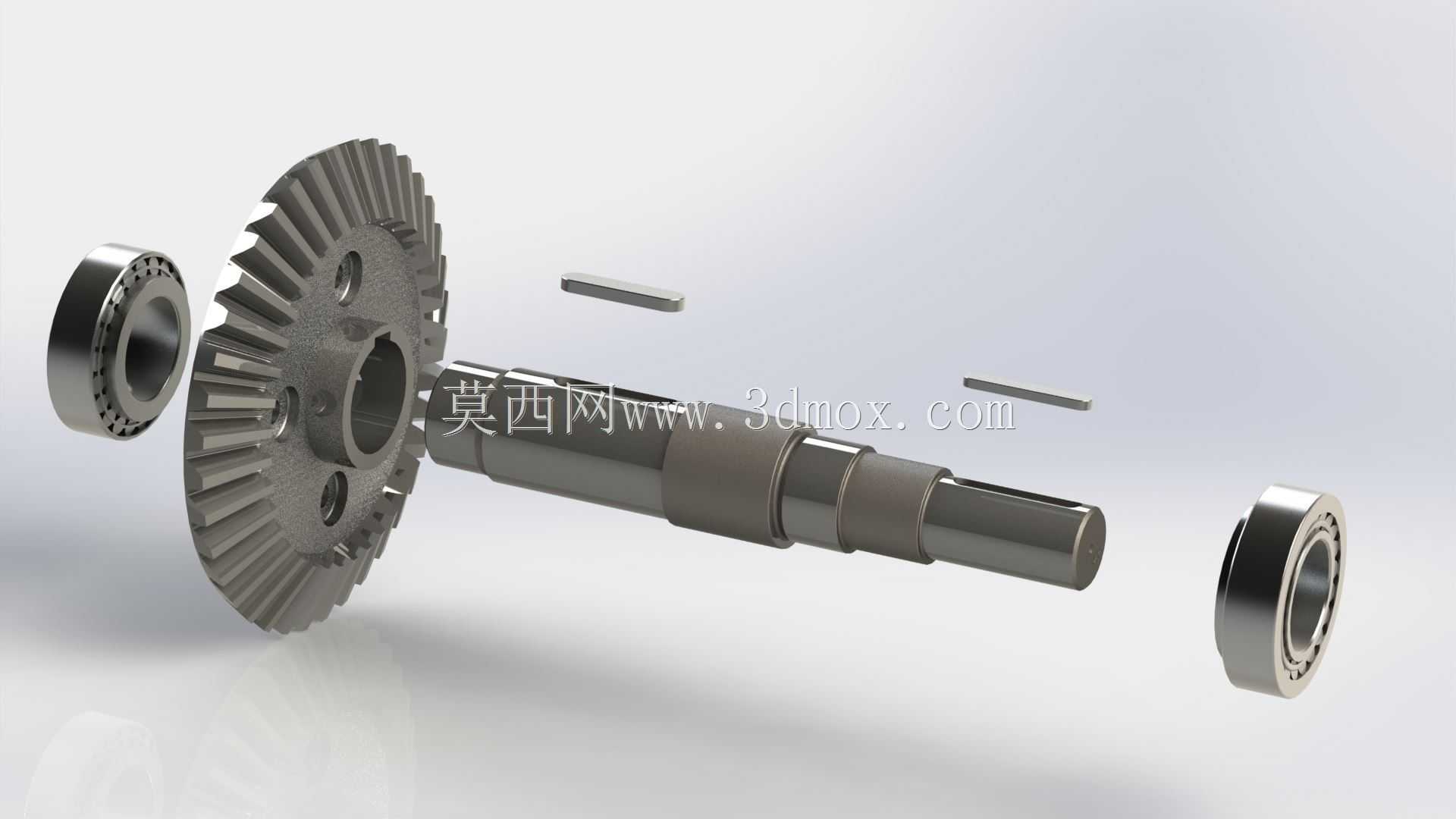

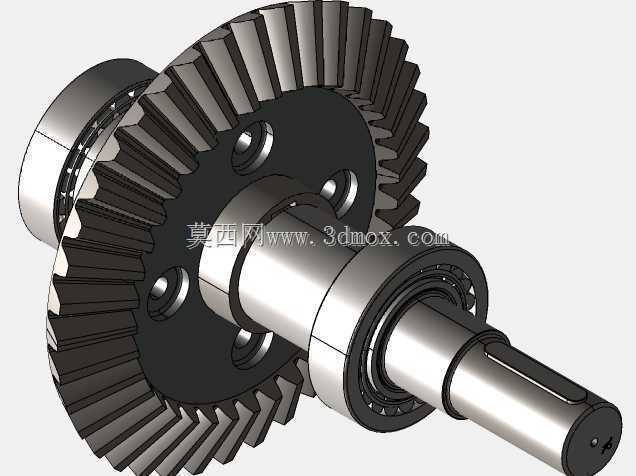

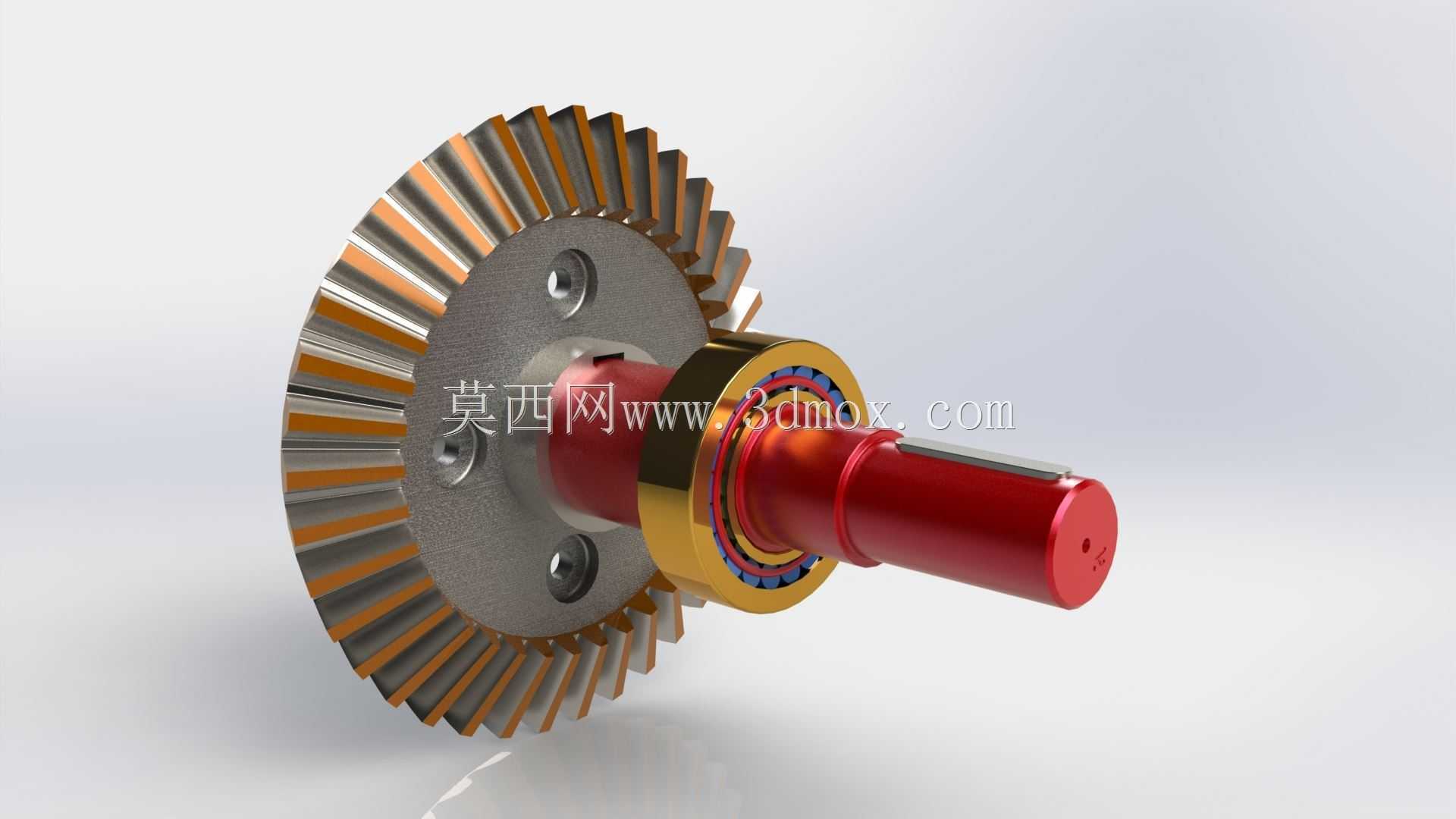

　　这套锥齿轮轴组件是齿轮箱与减速器传动链路里的核心输出部件，主要承担输入端锥齿轮啮合后的扭矩换向与动力输出职能，常见于中小功率减速传动场景，比如轻工输送设备的驱动端、小型工程机械的行走传动单元、自动化生产线的分度传动机构中，都能见到同结构的部件应用。从结构设计逻辑来看，轴段采用阶梯式变径设计，不同轴肩位置分别承担轴承定位、齿轮安装限位、输出端连接的功能，避免了额外加装定位套带来的装配累积误差，锥齿轮与轴采用过盈配合加键槽周向固定的方式，能承受正反转切换时的冲击载荷，不会出现齿轮与轴相对打滑的问题。配套的滚动轴承安装在靠近锥齿轮的轴段位置，一方面可以抵消锥齿轮啮合时产生的轴向分力，另一方面能支撑轴系高速旋转时的径向跳动，

　　轴承外侧设置的挡圈与密封结构，可阻挡齿轮箱内润滑脂泄漏，同时避免外部粉尘杂质进入轴承滚道造成磨损。安装边界上，轴的输出端为光轴加平键的标准连接结构，可直接对接联轴器、传动链轮或者同步带轮，适配常规的传动件安装尺寸，锥齿轮的背锥端面与轴承内圈端面贴合，保证齿轮啮合时的轴向位置精度，整个轴系装入齿轮箱腔体时，轴承外圈与箱体轴承孔采用过渡配合，不需要额外调整垫片就能保证合理的啮合侧隙，降低了现场装配的调试难度。实际运行过程中，锥齿轮的轮齿采用渐开线齿形，啮合重合度高，传动过程中噪音更低，承载能力比同模数的直齿锥齿轮提升约三成，轴的表面做了调质处理，关键配合面经过磨削加工，表面粗糙度控制在合理范围，既保证了装配时的配合精度，

　　也提升了轴段的抗疲劳强度，长期承受交变扭矩时不容易出现轴颈断裂的问题。设计时还特意在轴的非输出端预留了锁紧螺母的安装螺纹段，方便装配时调整轴承的预紧量，适配不同转速工况下的轴系刚度需求，当设备需要更高转速运行时，适当调大轴承预紧力就能减少轴系的共振振幅，低速重载工况下适当降低预紧力可以减少轴承的运行发热，延长部件的整体使用寿命。
