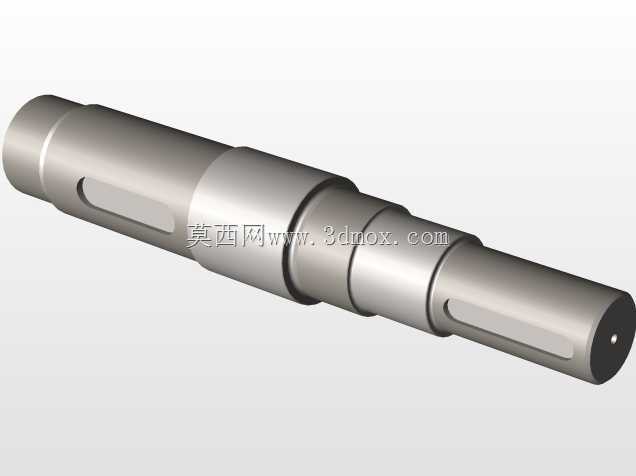

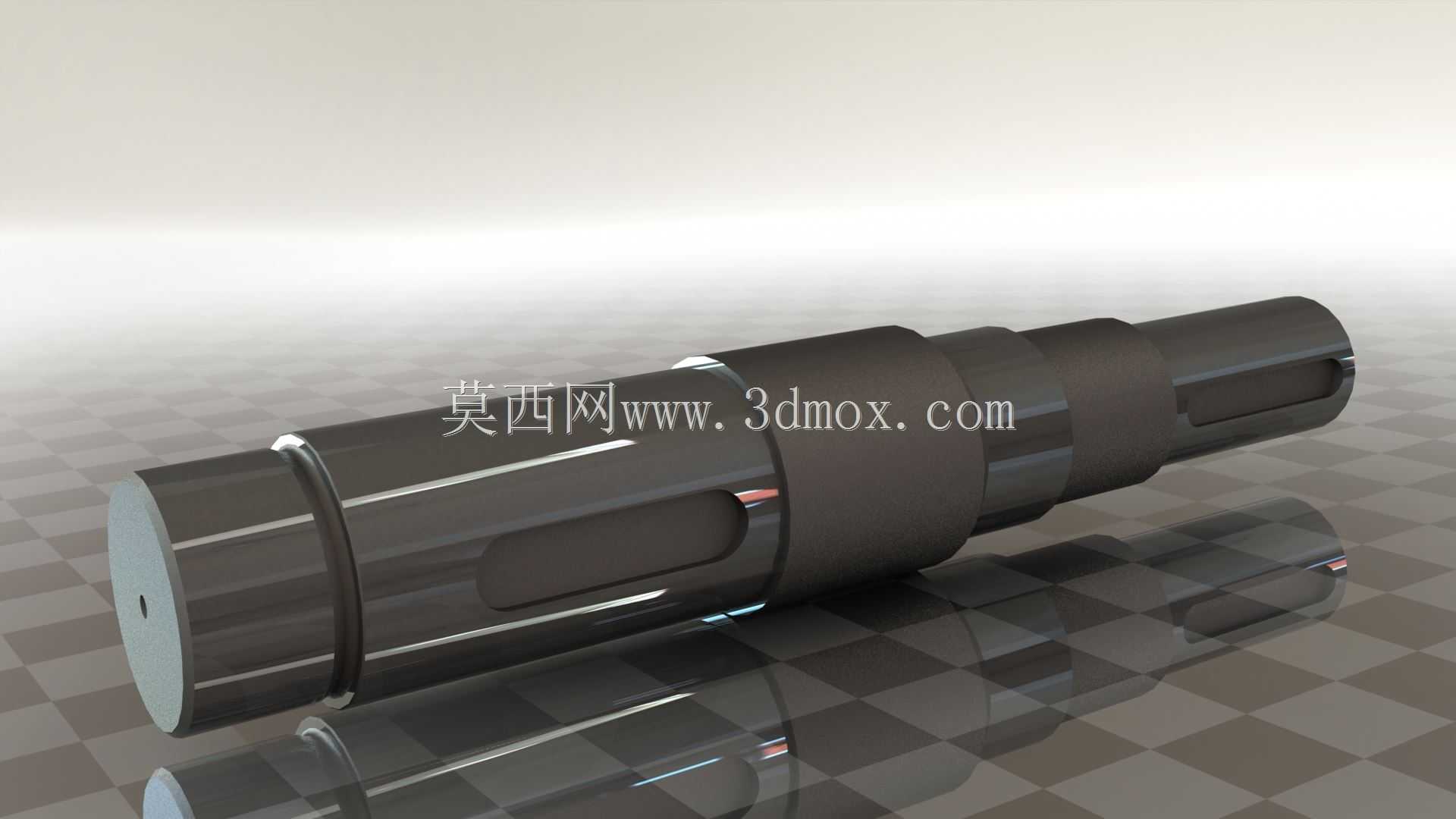

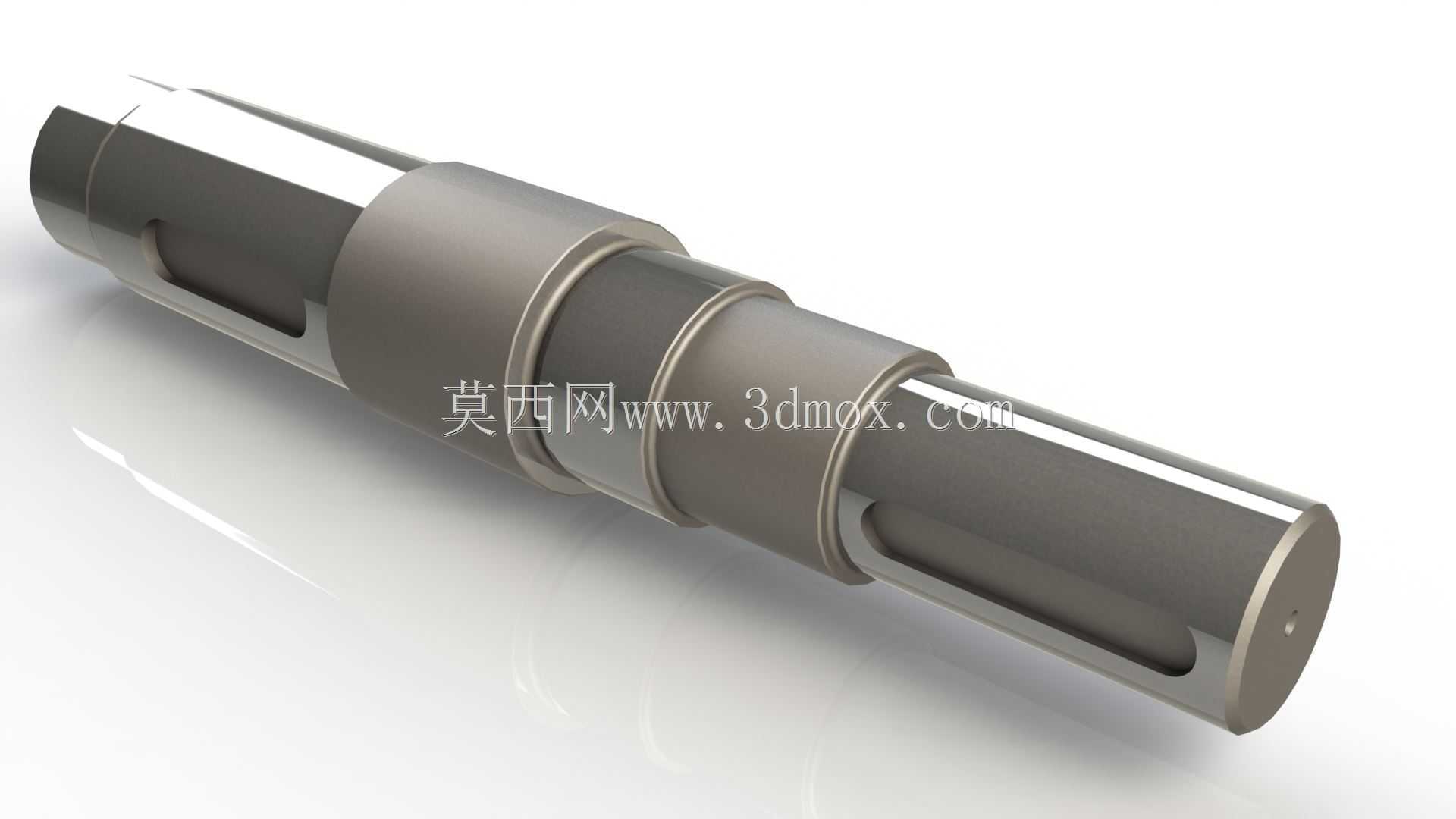

齿轮箱用阶梯式带键槽输出传动轴

　　这类阶梯式输出轴是齿轮箱传动链路里的核心承载零件，主要作用是把齿轮组啮合传递来的扭矩稳定输出到外接负载端，常见于工业减速器、输送线驱动单元、中小型机床进给箱这类需要定比传动的设备场景里。从结构设计来看，轴身采用多段阶梯变径布局，不同轴径的台阶面直接作为轴承、传动齿轮的轴向定位基准，省去了额外加装轴套定位的冗余结构，装配时可以直接靠台阶面控制各传动件的轴向安装位置，能有效控制装配累积误差，保证齿轮啮合的同轴度要求。轴身两端加工的平键槽是扭矩传递的核心配合结构，键槽的宽度、深度公差需要和配合的齿轮轮毂、外接联轴器的键槽尺寸严格匹配，避免传动过程中出现键侧间隙导致的冲击、滚键问题；轴端的中心孔是加工过程中的工艺基准，不管是车削外圆、

　　磨削轴颈还是后续的动平衡校正，都以两端中心孔作为定位基准，能保证各段轴颈的同轴度控制在合理公差范围内，减少轴系运转时的径向跳动。设计这类轴的时候，首先要根据设备传递的额定扭矩、冲击载荷系数核算各段轴径的最小安全尺寸，尤其是安装轴承的轴颈位置，要匹配对应型号轴承的内圈尺寸公差，同时要考虑轴肩的过渡圆角，避免应力集中导致轴在交变载荷下出现疲劳断裂；键槽的位置要避开轴肩的应力集中区域，键槽长度要覆盖配合轮毂的有效接触长度，保证键的承压面足够传递额定扭矩。安装边界上，各段轴颈的长度要和箱体内壁、轴承安装位、齿轮轮毂宽度、外侧密封件的安装尺寸逐一匹配，轴伸端的长度要满足外接联轴器或者带轮的安装深度要求，

　　同时要预留锁紧螺母或者轴端挡圈的安装位置，防止运转过程中传动件出现轴向窜动。实际应用中，这类轴的表面粗糙度也有明确要求，和轴承配合的轴颈位置需要磨削加工达到对应的粗糙度要求，保证轴承内圈的配合精度，和齿轮配合的轴段粗糙度也要满足过盈或者过渡配合的装配要求，避免装配时出现刮伤、配合松动的问题。轴的材质一般选用中碳结构钢经调质处理，有重载冲击需求的场景还会在轴颈、键槽位置做表面淬火处理，提升表面耐磨性和抗疲劳强度，保证长期满负载运转下的结构稳定性。
