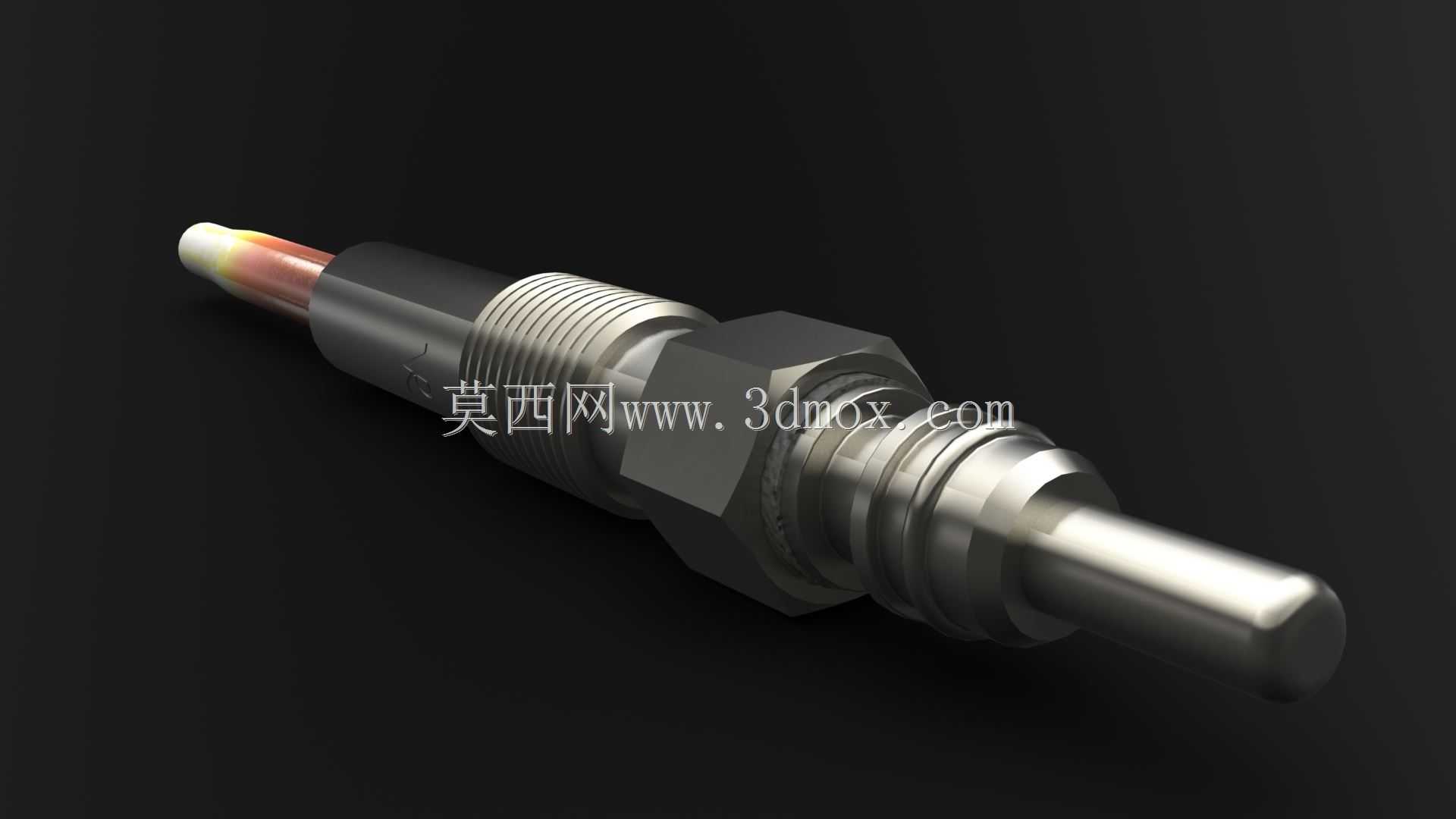

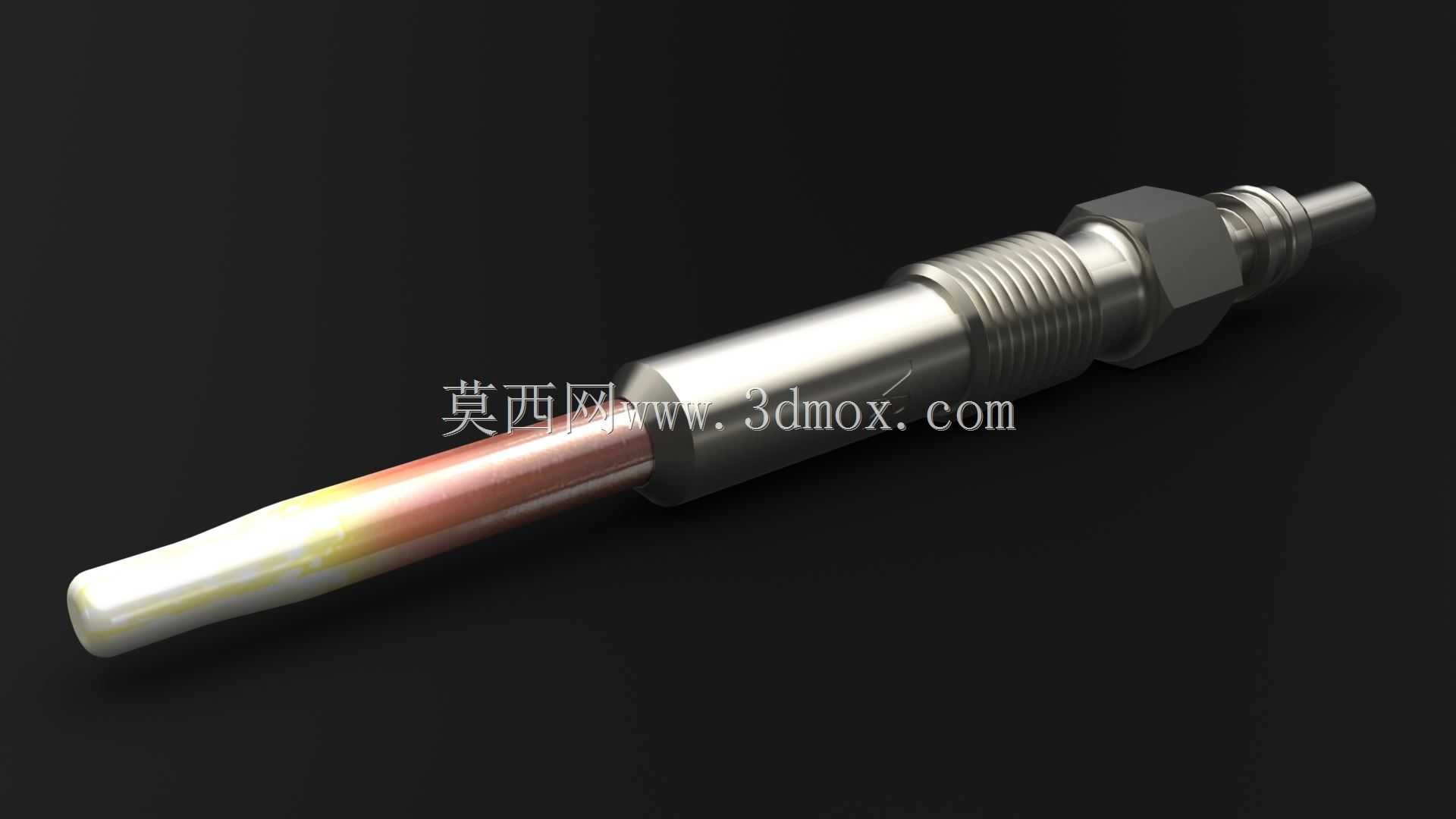

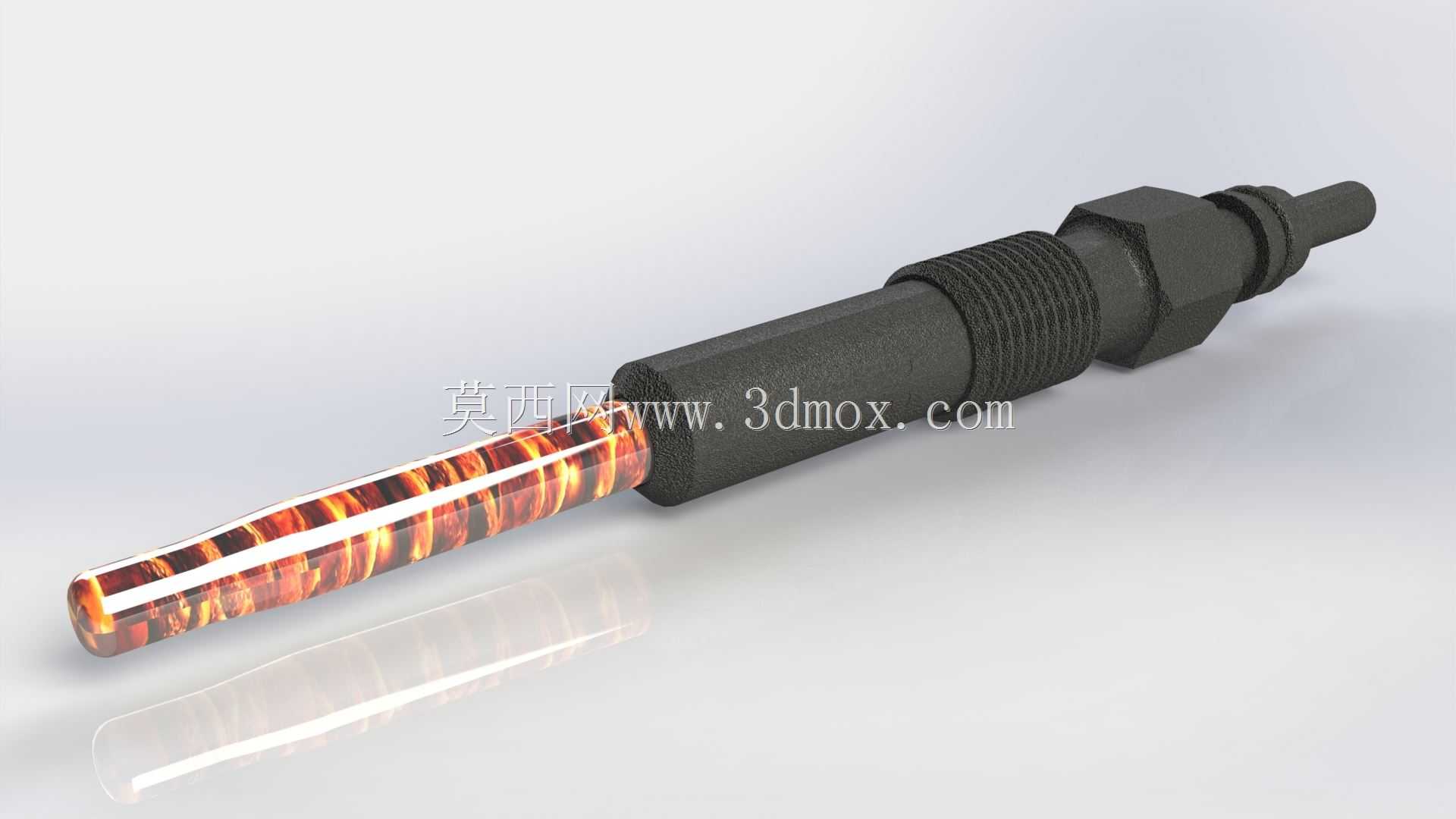

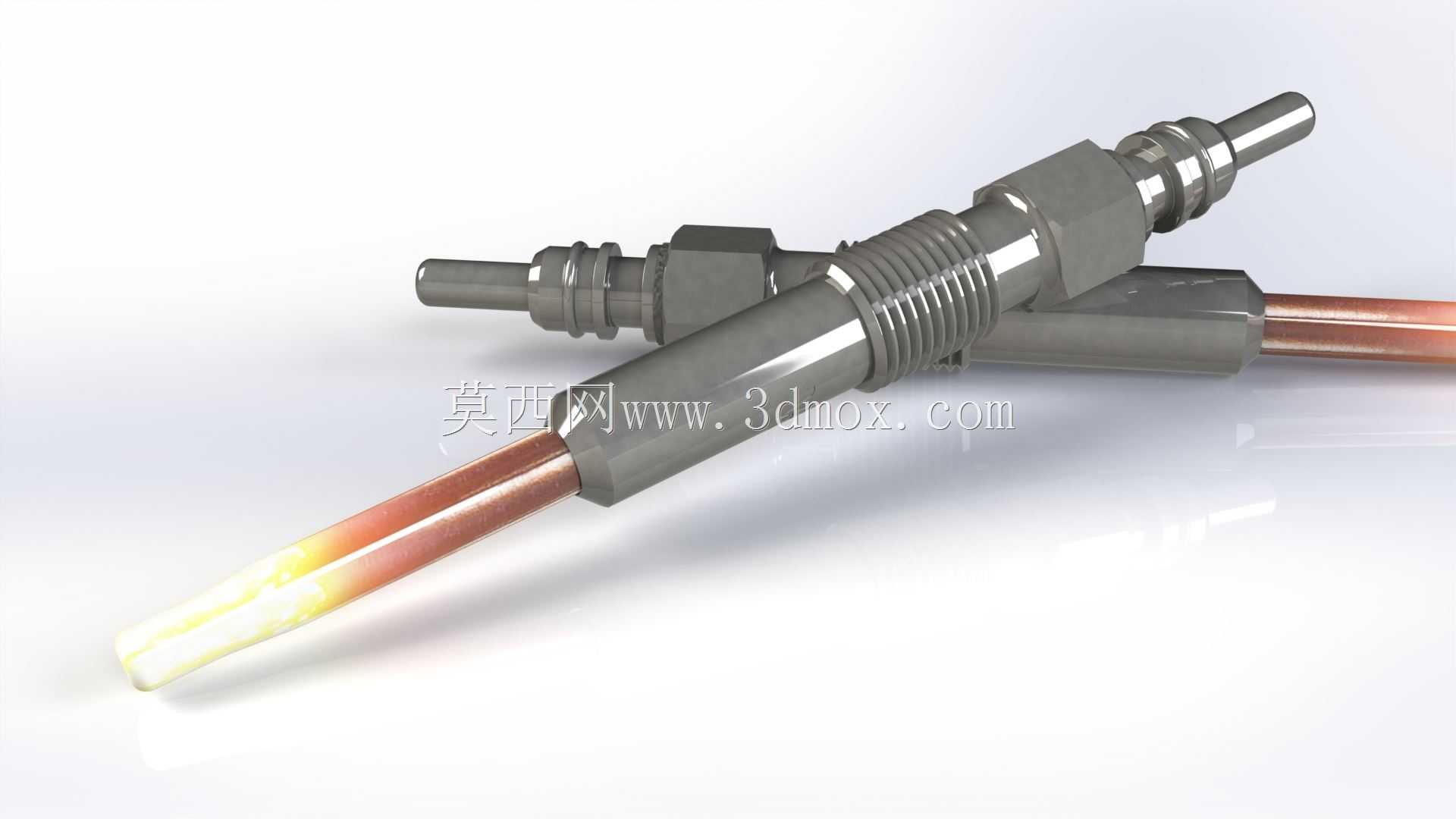

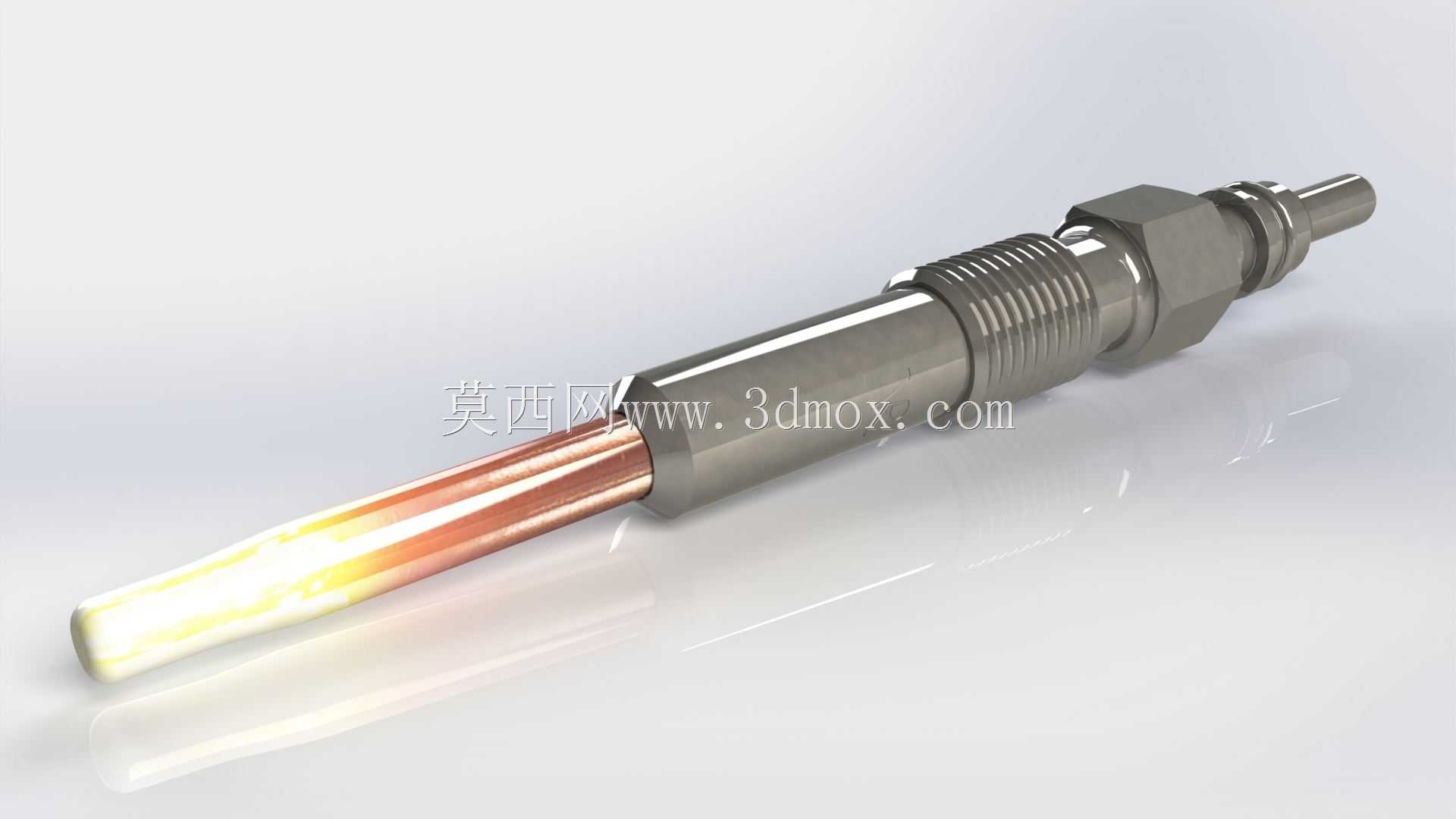

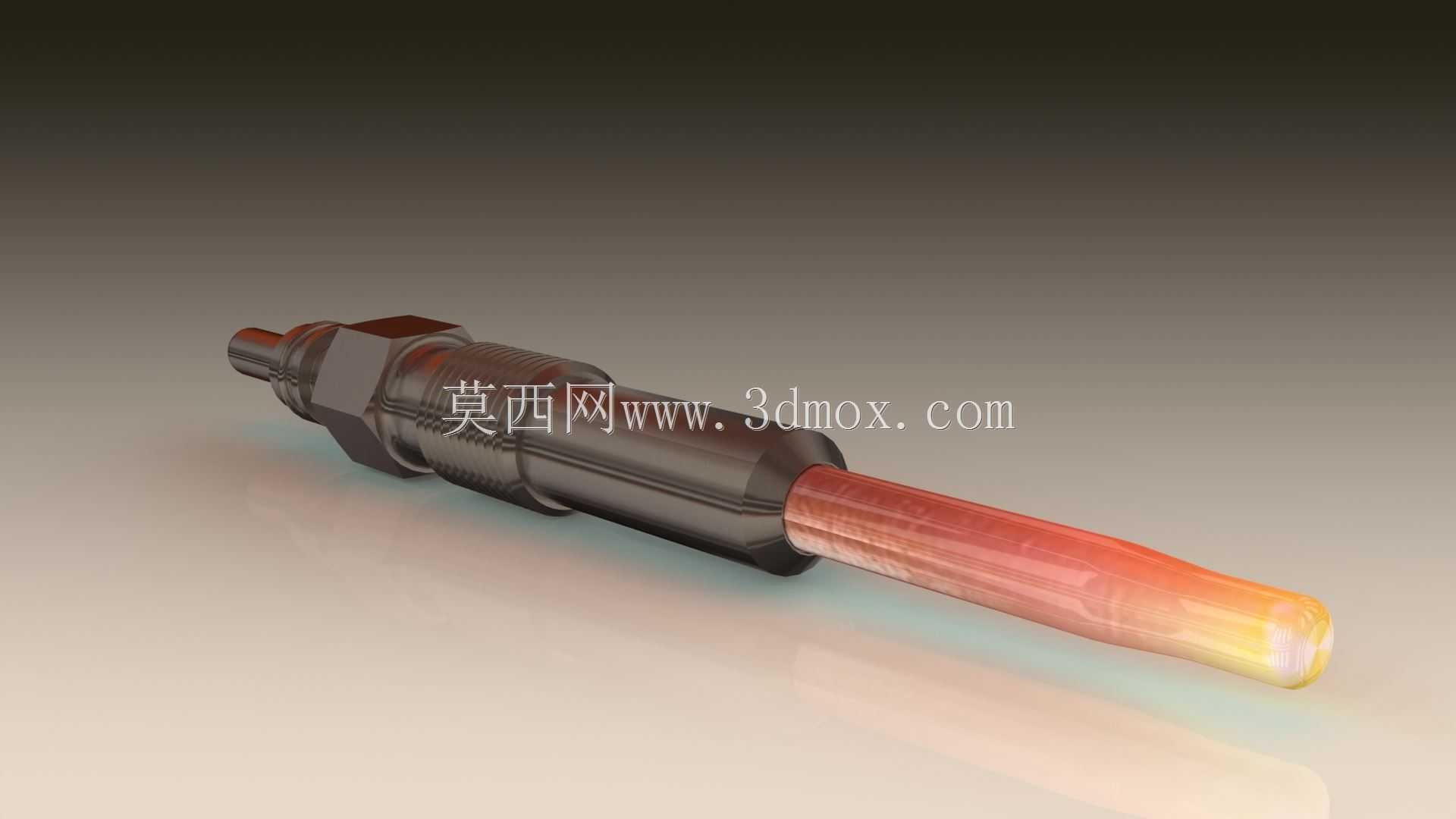

柴油发动机预热用电热塞结构展示

在柴油动力设备的冷启动工况里，电热塞是直接决定启动成功率的核心部件，尤其在环境温度低于5摄氏度的场景下，压缩行程终了的缸内温度往往达不到柴油自燃阈值，这时电热塞的发热端会提前伸入燃烧室，在启动前的预热阶段将端部加热到800摄氏度以上，让喷入的雾状柴油接触高温表面后快速引燃，避免出现启动拖尾、冒白烟甚至多次点火失败的问题。从结构设计来看，这款电热塞采用了杆式一体化布局，中段设置了标准六角紧固台，配套的螺纹段完全适配主流柴油机缸盖的安装孔位，安装时只需用套筒卡住六角台拧入即可，拧紧力矩控制在15-20N·m就能保证密封可靠性，不会出现燃气泄漏或者螺纹滑牙的问题。发热端采用了耐高温合金护套，内部的发热丝与金属外壳之间填充了高绝缘性的氧化镁粉末，既保证了电能到热能的转换效率，又能隔绝缸内的高压燃气冲击，长期工作下不会出现绝缘失效、短路烧蚀的故障。尾部的接线端采用了快插式结构，配套的线束接头可以直接卡入，不需要额外拧紧紧固螺母，在整机装配线上能大幅缩短布线工时，后期维护更换时也能快速插拔，不用拆解周边的管路和线束。设计过程中重点考虑了不同缸径柴油机的安装边界，发热体伸入燃烧室的长度经过反复校核，既不会因为伸出过长干涉气门的运动轨迹，也不会因为缩进太多导致预热范围不足，无法覆盖油束的喷射区域。外壳的金属部分采用了耐锈蚀的渗碳处理，能适应缸盖周边长期的高温、油污环境，不会因为长期使用出现外壳锈蚀、拆卸困难的问题。在非道路移动机械、商用柴油车、小型柴油发电机组的配套选型中，这类电热塞的适配性极强，只要安装螺纹规格、伸入长度匹配，就能直接替换原有部件，不需要对缸盖结构做任何修改。建模时完全还原了实物的细节特征，包括螺纹的牙型、六角台的对边尺寸、发热端的锥度过渡，甚至接线端的卡槽结构都做了1:1复刻，不管是做发动机整机装配仿真、维修培训演示，还是做预热系统的性能模拟，都能直接调用这个模型，不需要再做额外的结构修正。
