铰接式机械连接锁紧构件结构设计

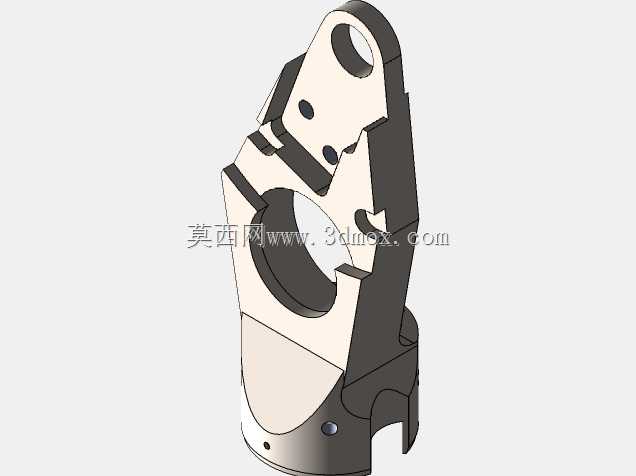

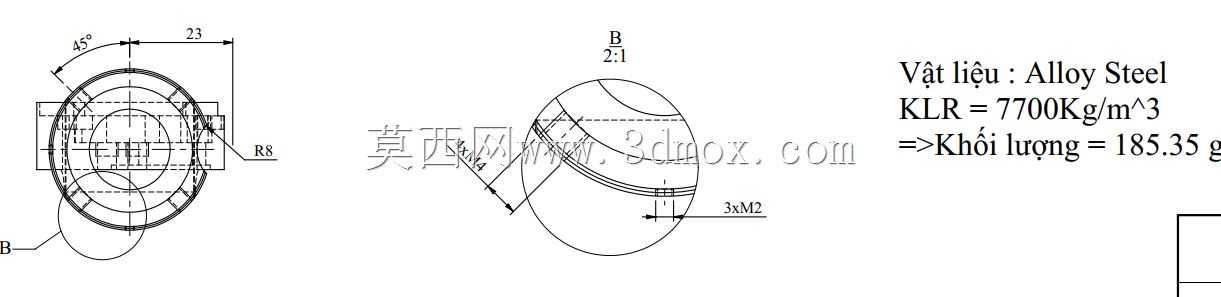

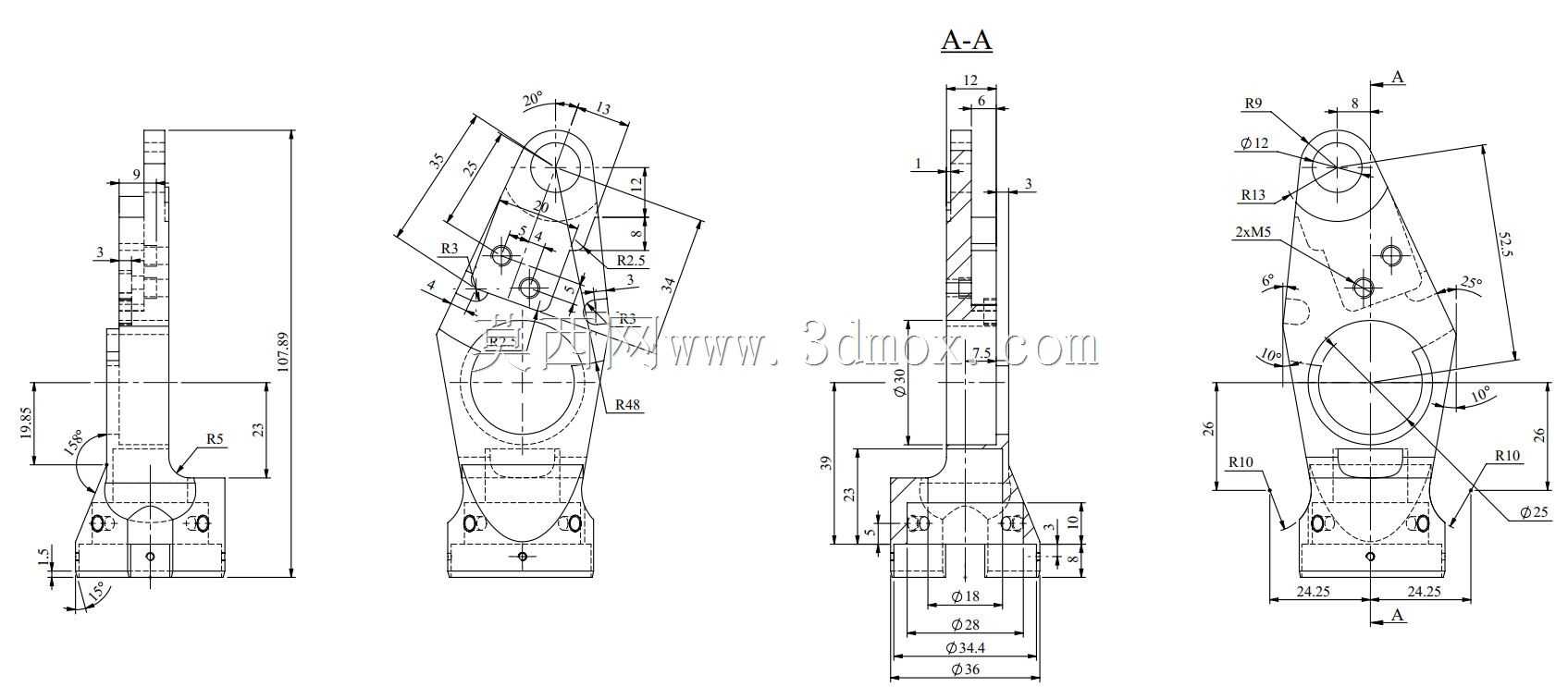

这类带铰接孔与锁紧卡槽的构件，多用于工程机械作业属具的铰接点位、重载工装夹具的活动连接端，以及液压执行元件的端部连接位置，核心作用是在两个相对摆动的结构件之间传递载荷，同时通过侧面的卡槽结构实现安装后的轴向限位，避免铰接销轴在设备往复作业、受交变载荷时出现窜动脱出的问题。从结构细节来看，构件上部的同轴铰接孔需要与配套销轴做间隙配合，孔壁的粗糙度与圆柱度直接影响铰接副的转动灵活性与磨损速率，设计时需要根据承载等级预留合适的配合公差，同时在孔的端面加工倒角，方便装配时销轴顺利导入。中部的大直径避让孔是为了给穿过构件的管线、相邻结构件预留运动空间，避免构件摆动过程中与周边部件发生运动干涉，孔边的缺口结构是配套锁紧卡板的安装位，装配时卡板卡入缺口后可通过侧面的两个小螺纹孔完成固定，实现对铰接销轴的周向与轴向双重锁止。下部的柱面结构是与配套基座的套接安装位，柱面上的小定位孔用于安装紧定螺钉，完成构件与基座的周向固定，柱面底部的开槽是为了适配基座上的定位凸台，减少装配时的对位调整工作量。建模过程中，先绘制构件的纵向对称截面草图，通过拉伸生成主体基础轮廓，再分别对上部铰接孔、中部避让孔做切除拉伸，处理孔边的倒角与圆角特征，侧面的锁紧卡槽与螺纹孔通过基准面定位后做切除与异形孔向导特征生成，下部柱面的定位孔与开槽同样通过垂直于柱面轴线的基准面定位完成切除，最后对所有棱边做工艺圆角处理，避免热处理与装配过程中出现应力集中开裂的问题。需要注意的是，这类承载构件的壁厚过渡要尽量平缓，避免出现截面突变导致的应力集中，铰接孔的中心距、卡槽与孔的相对位置尺寸需要严格控制公差，否则会出现装配后销轴卡滞、锁紧件无法到位的问题，建模时可以通过全局方程式关联关键尺寸，方便后续根据承载需求调整参数时同步更新所有关联特征，减少重复修改的工作量。
