V型六缸汽车动力总成结构展示

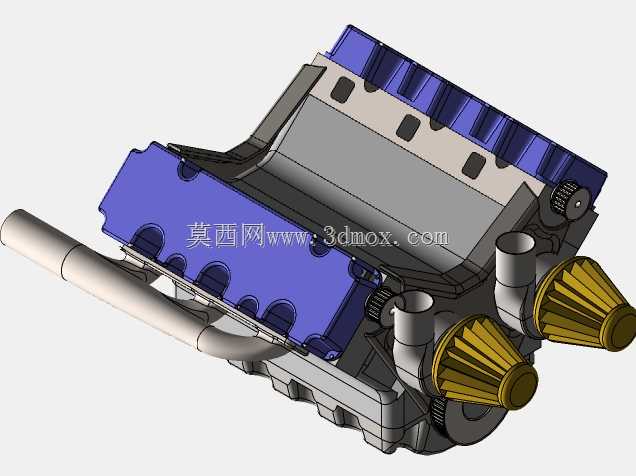

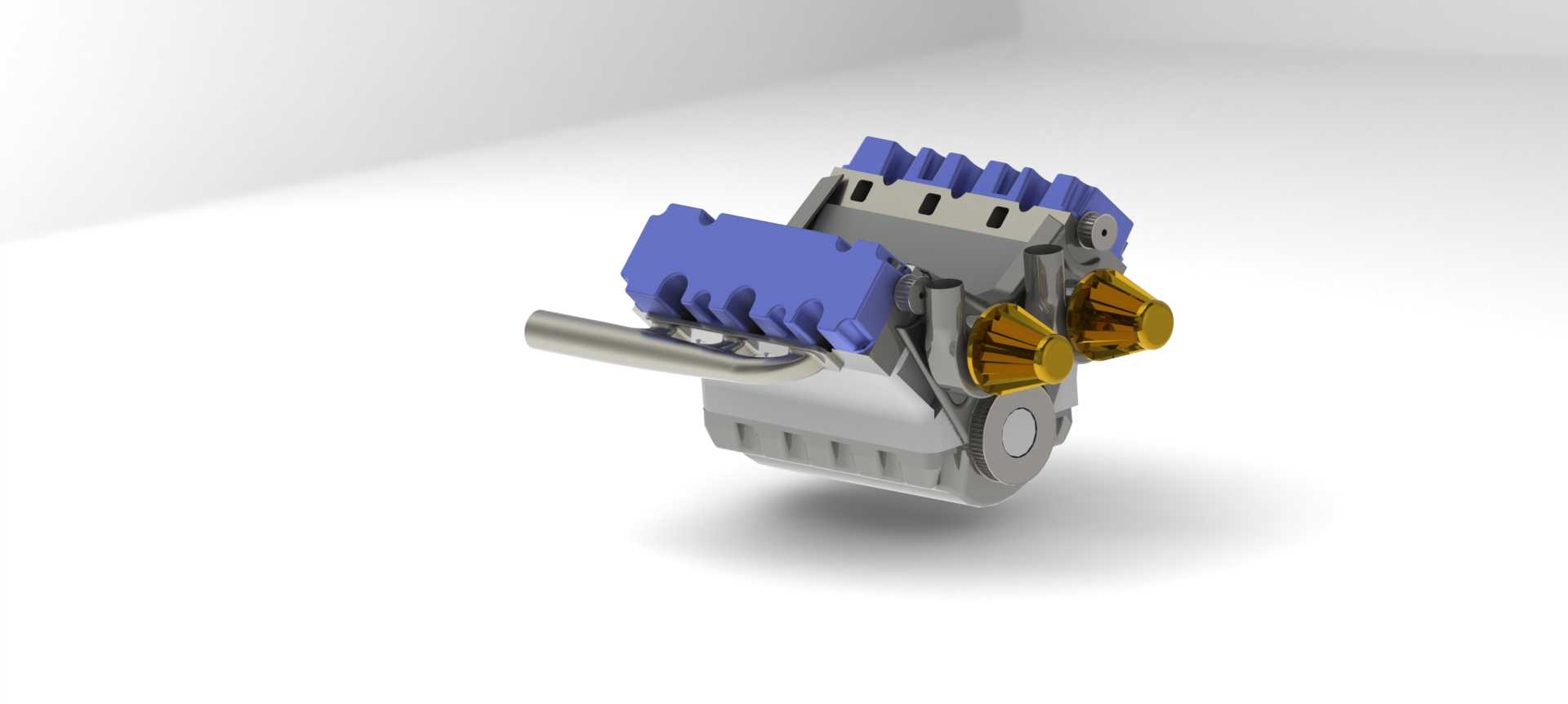

在乘用车动力系统开发环节，V6动力单元的三维结构建模是前期方案验证的核心工作之一，这类动力装置多用于中高端轿车、性能车以及轻型越野车型，相比直列六缸机型，V型布局能大幅缩短动力舱纵向占用空间，降低整车重心，同时兼顾运转平顺性与动力输出储备。建模过程中首先要确定两列气缸的夹角参数，常见的60度夹角设计能平衡一阶、二阶振动平衡，减少曲轴配重块的额外重量，建模第一步先搭建曲轴的基准轴线，确定六个曲柄销的相位角，依次完成主轴颈、曲柄臂、平衡块的特征绘制，保证各缸点火间隔均匀，避免运转时出现额外的扭转振动。完成曲轴基体建模后，再搭建两侧气缸体的分型基准，对应每个曲柄销的位置绘制气缸筒内壁特征，预留活塞往复运动的配合间隙，同时整合缸体内部的冷却水道、润滑油道的走向，避免后续装配时出现管路干涉。活塞与连杆组件的建模要匹配曲柄销的偏心距，确定活塞行程与缸径的比值，兼顾低速扭矩输出与高转功率储备，活塞顶部的燃烧室凹坑造型要匹配气缸盖的气门布局，预留气门开启的运动间隙，避免活塞上行时与气门发生碰撞。气缸盖部分的建模要同步整合进排气道、气门座圈、凸轮轴安装位的特征，两侧缸盖的进排气布局采用对称设计，图中展示的金色部件为排气侧的涡轮安装接口，对应涡轮增压版本的动力输出升级需求，蓝色部分为进气歧管的稳压腔结构，能均衡各缸的进气效率，减少进气歧管内的气流紊流。装配阶段要逐一核对各运动部件的行程边界，比如活塞运行到上止点时与缸盖平面的间隙、气门最大升程时与活塞顶部的安全距离、曲轴转动时平衡块与缸体内壁的预留间隙，这些安装边界尺寸直接决定了动力单元的运行可靠性。建模完成后可通过软件的运动仿真模块模拟曲轴整周转动过程，验证各运动副的运动轨迹是否存在干涉，同时可赋予各部件对应的材质属性，模拟整机的重量分布，为整车动力舱的悬置布置提供数据参考。这类三维模型也可用于职业院校的汽修专业教学，帮助学员直观理解V型发动机的内部结构组成，掌握各部件的装配关系与工作原理，相比平面原理图，立体结构展示能降低动力传递路径的理解门槛。
