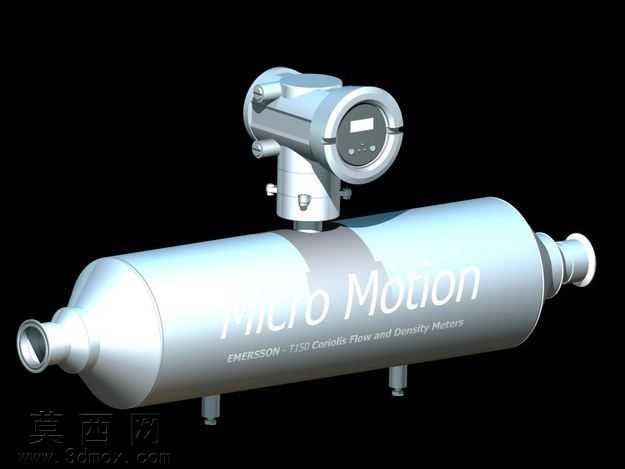

科氏流量密度计T150SMS夹部结构模型

本模型为科里奥利流量与密度测量设备的T150SMS夹装部分三维建模成果，整体建模过程严格参照工业现场该类测量仪表的实际装配尺寸完成，采用参数化建模方式搭建各部件结构，确保各连接位、夹持位的尺寸公差符合工业仪表安装的通用规范。建模阶段首先梳理测量管段与变送表头的连接逻辑，先完成卧式圆柱形测量筒体的基础轮廓搭建，筒体两端预留标准工艺连接接口，筒体表面的品牌标识区域采用浮雕式建模处理，还原实物表面的标识刻印效果。上部变送表头部分采用分层建模思路，先构建表头的防爆外壳基体，依次完成显示窗口、操作按键、接线端口的细节结构，表头与测量筒体之间的连接颈部位做了过渡圆角处理，还原实物的铸造外壳圆滑过渡特征，避免生硬直角结构。材质渲染阶段针对不同部件做了区分设置，测量筒体部分采用哑光不锈钢材质，调整金属粗糙度参数模拟工业级316L不锈钢的磨砂质感，适当添加细微的表面划痕纹理提升真实感；变送表头外壳采用铸铝喷塑材质效果，表面设置细微的颗粒质感，显示窗口采用半透明深色玻璃材质，添加轻微的环境反射效果模拟仪表视窗的真实光学表现；底部支撑脚采用同筒体一致的不锈钢材质，确保整体材质风格统一。结构设计上还原了夹装式仪表的核心夹持定位结构，筒体上的夹持定位面做了平整化处理，匹配现场管道安装时的夹装固定需求，各部件的装配关系完全按照实物的连接逻辑设置，表头与筒体的连接密封位、支撑脚与筒体的焊接位都做了对应结构还原，没有出现结构错位或者装配干涉的问题。整体模型布线规整，没有冗余的面片结构，既可以用于工业仪表的安装示意演示，也可作为自动化测控系统搭建时的设备布局参考模型，渲染阶段采用黑色纯色背景突出设备主体，打光采用双侧柔光配合顶部主光的方案，清晰呈现金属表面的质感转折与各部件的结构轮廓，避免过强反光遮挡结构细节。
