方形壳体手动操纵式齿轮传动箱结构设计

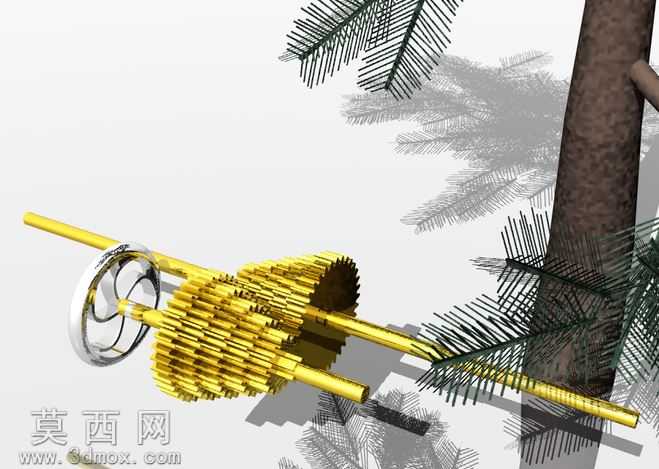

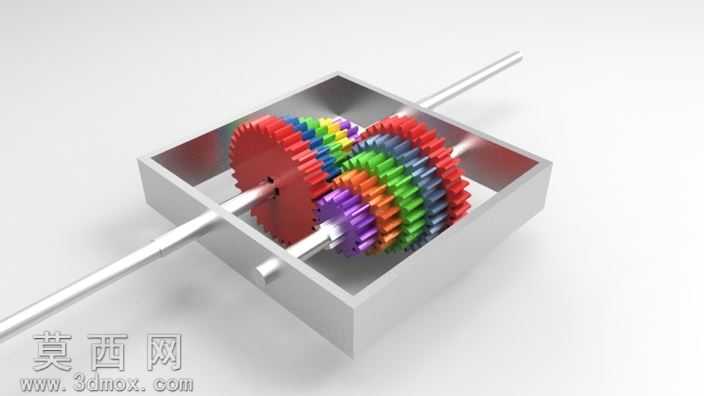

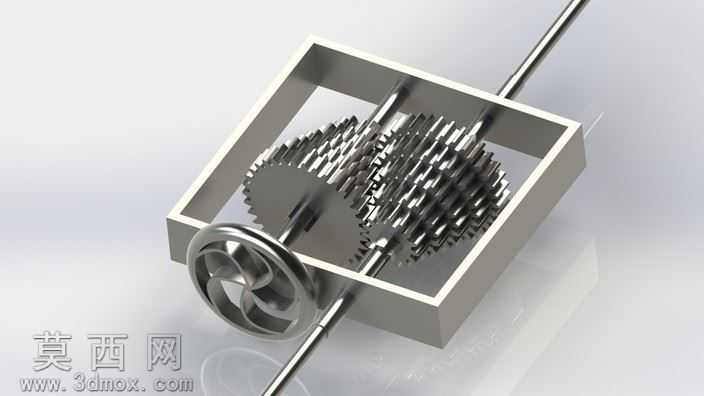

本作品为手动操纵式齿轮传动箱三维建模成果，建模阶段严格遵循机械传动设计规范，先完成整体传动方案的参数化草绘布局，确定输入轴、输出轴的中心距与安装定位基准，再依次完成箱体、齿轮组、操纵手轮、传动轴等核心零件的独立建模。箱体采用方形开放式框架结构设计，建模时精准预留轴孔安装位与齿轮啮合的避让空间，保证各传动部件装配后无干涉问题；齿轮组采用多联滑移齿轮结构，建模时严格按照渐开线齿形参数生成齿廓，还原真实齿轮的啮合齿面形态，保证齿间配合的传动精度还原。材质与渲染阶段，为金属传动部件赋予抛光不锈钢材质，调整金属材质的反射率与粗糙度参数，还原金属零件的冷冽质感与机加工表面光泽；箱体框架采用哑光金属材质，与光亮的齿轮、手轮形成材质层次对比，渲染时采用柔和的工作室布光方案，通过多角度光源凸显齿轮啮合的结构细节与零件轮廓，让整体模型的视觉呈现兼具工业质感与结构清晰度。结构设计上，输入轴端集成手动操纵手轮，手轮采用辐条式结构降低自身重量，轴系零件设置合理的轴向定位结构，保证齿轮滑移换挡时的运动稳定性，齿轮组的排布充分利用箱体内部空间，在紧凑的方形壳体内实现多档位传动比切换的功能布局，建模过程中反复校验各运动部件的行程范围，确保手动操纵时手轮带动轴系转动、齿轮啮合传动的运动逻辑符合真实机械传动原理，整体模型完整还原了手动齿轮箱的核心传动结构与装配关系，可用于机械传动原理演示、结构方案验证等场景。
