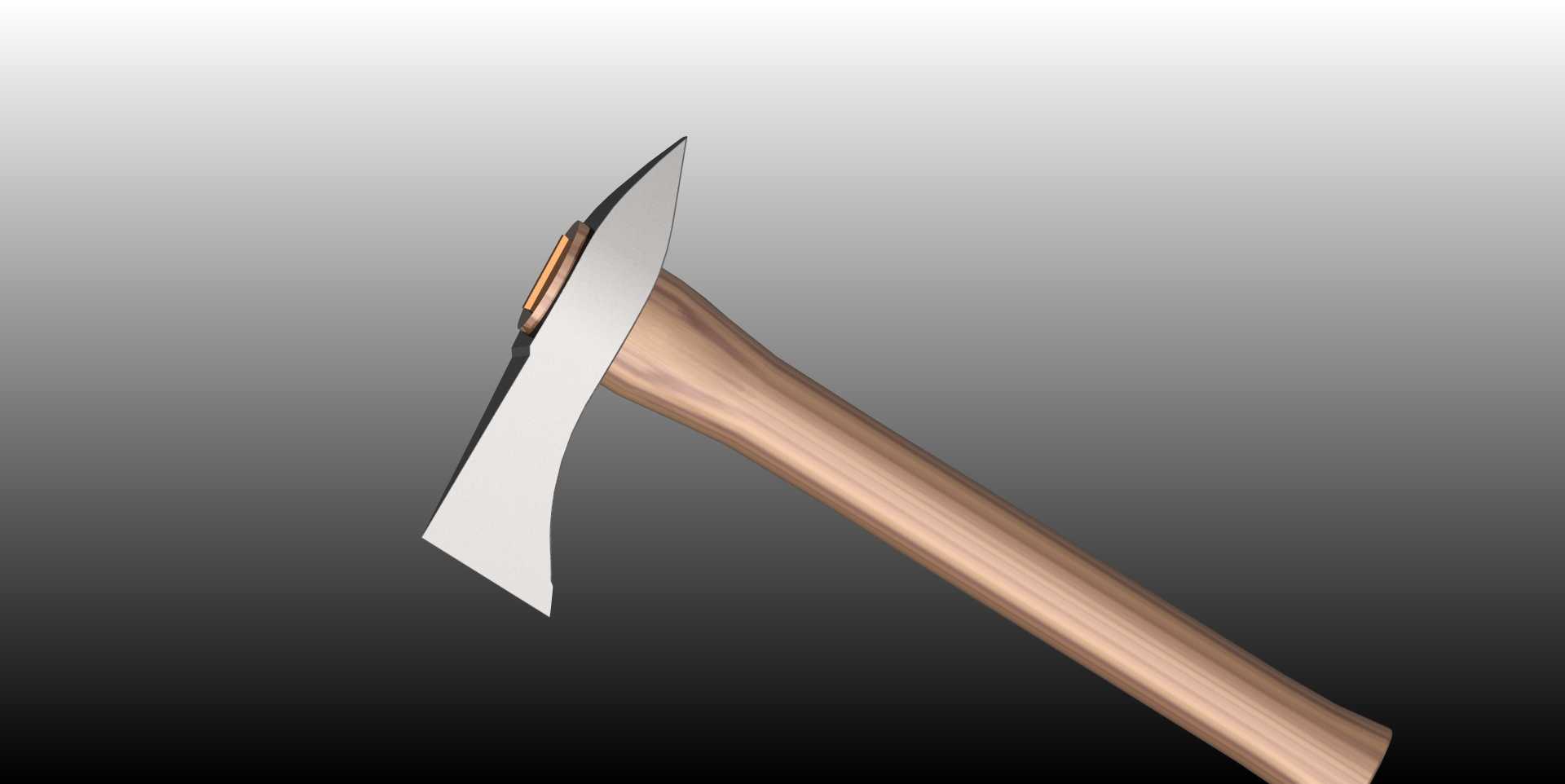

实木柄金属刃口战术手斧结构设计

这款手斧的建模过程先从手柄曲面搭建入手，先绘制手柄的中心引导线，按照人体工学握持的弧度调整样条曲线曲率，确保握持段的截面椭圆长轴与手掌贴合角度匹配，再通过扫描特征生成木柄的基础实体，之后对木柄表面做细微的纹理凹凸处理，模拟实木材质的自然肌理，同时在手柄与斧头连接的位置做收窄的楔台结构，匹配金属斧头上的安装槽尺寸，保证装配后无松动间隙。斧头部的建模先绘制刃口的轮廓草图，区分劈砍主刃与背部尖锥的功能区域，主刃部分做渐变的薄化处理，从斧身中部的加厚区域向刃口线性减薄，保证刃口锋利度的同时兼顾斧身整体强度，背部的尖锥部分做圆弧过渡，避免应力集中导致使用过程中出现崩裂。建模过程中需要重点控制斧头安装槽的内孔尺寸，与木柄楔台的过盈配合量控制在0.2mm左右，既满足装配紧固要求，又不会因为过盈量过大导致木柄装配时开裂。这类手斧在户外作业、野外勘探场景中主要用于劈砍木质障碍物、搭建临时营地的构件加工，也可作为应急破拆的手动工具，刃口的硬度设计匹配常规碳素钢的热处理参数，斧身整体做对称配重处理，保证挥动时的动平衡，减少长时间使用的手腕疲劳。外形尺寸上整体长度控制在350mm左右，斧头部分最大宽度120mm，手柄握持段直径控制在32-38mm之间，符合成年人手掌的握持尺寸范围，安装边界上斧头与木柄的装配深度不小于80mm，保证连接结构的抗扭转强度，应对劈砍过程中的侧向冲击力。建模完成后需要对刃口边缘做0.1mm的圆角钝化处理，避免建模过程中出现零厚度特征导致后续工程图导出或仿真分析出错，同时对整体装配体做干涉检查，确认木柄与斧头的配合面无重叠干涉，各曲面过渡区域无曲率突变，为后续的渲染、工程图输出或者数控加工提供准确的模型基础。
