复古台式留声机结构设计方案

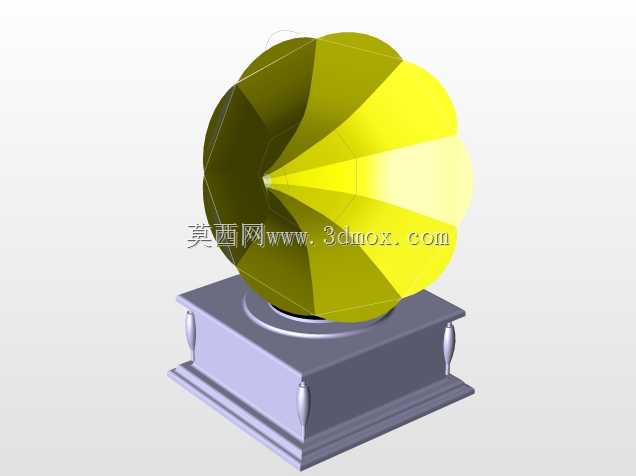

做这款留声机结构设计的时候，最先要考虑的是实际使用场景，这类设备现在大多放在复古主题的咖啡馆、民宿公共区域、私人影音室做兼具播放功能与装饰属性的陈设，所以结构上既要满足黑胶唱片播放的基础功能，也要兼顾外形的复古质感，不能做的太工业化失去复古韵味。首先梳理功能逻辑，留声机核心是通过唱针读取黑胶唱片纹路的振动，将振动转化为电信号再经放大输出声音，同时配套的喇叭结构要兼顾声学扩散与外观辨识度，底座部分需要容纳唱盘驱动机构、唱臂组件、音频放大电路模块，还要预留足够的配重避免播放时设备共振影响音质。设计思路上先拆分整体为三个核心模块：花瓣形扩音喇叭、承托底座、唱盘唱臂安装区，先确定安装边界，底座采用方形带装饰线脚的结构，边缘做圆弧过渡避免磕碰，底座上预留三个安装凸台，分别对应唱盘转轴固定位、唱臂旋转支座位、喇叭支撑柱位，三个位置的同轴度公差控制在0.1mm以内，避免唱臂走针轨迹偏移。建模的时候先从底座开始，先绘制底座的二维轮廓，拉伸生成基础实体后，在四个侧面做装饰性的凸柱造型，模拟老式留声机的金属装饰脚，再在底座顶面做下沉式的唱盘安装槽，槽的直径比标准12寸黑胶唱片大20mm，预留取放唱片的操作空间。之后做喇叭部分，花瓣形的喇叭是造型核心，先绘制喇叭的中心旋转轴线，再做单个花瓣的截面轮廓，通过环形阵列生成整体的喇叭曲面，曲面厚度控制在2mm，既保证结构强度也不会过重，喇叭底部做连接颈，和底座上的支撑柱采用过盈配合加胶粘的固定方式，不需要额外螺丝固定保证外观完整性。唱臂部分按照实际唱臂的运动轨迹做旋转副约束，唱臂的旋转中心到唱盘中心的距离按照标准唱臂的循迹参数设置，保证唱针在唱片整个播放区间内的循迹误差在允许范围内。建模过程中要注意各个部件的装配间隙，喇叭和唱臂的运动区间不能有干涉，唱臂抬升的时候不会碰到喇叭边缘，底座内部的空腔尺寸要能容纳常规的小型功放模块与供电组件，底座底部预留走线孔与防滑脚垫的安装位，脚垫高度设置为8mm，方便底部走线同时起到隔振作用。实际结构验证的时候，要检查整体重心位置，重心落在底座中心区域，避免设备放置时出现侧倾，喇叭的曲面过渡要顺滑，不能有尖锐棱角，底座的装饰凸柱要做倒圆角处理，符合日常使用的安全要求。
