双辊式冷弯成型轧机机架结构设计

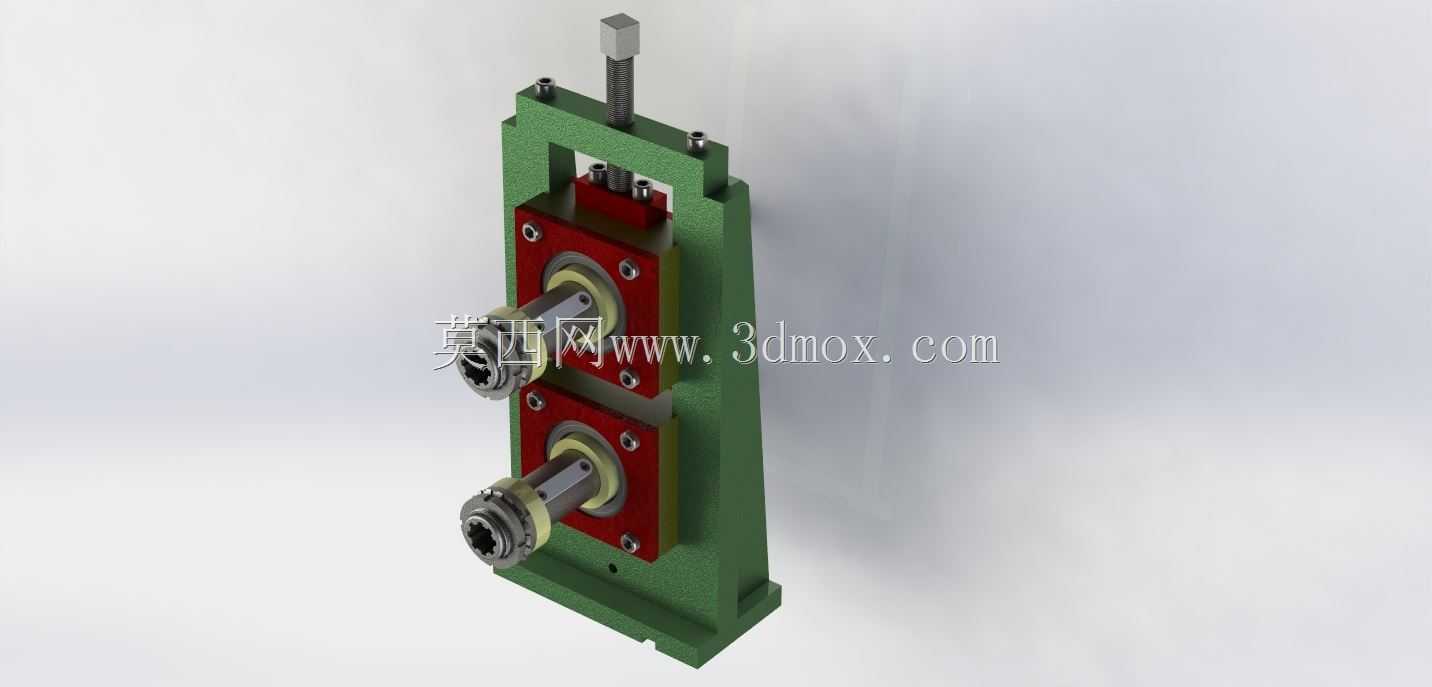

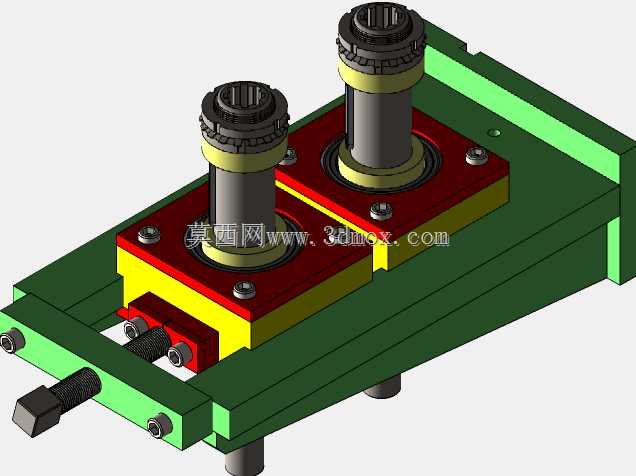

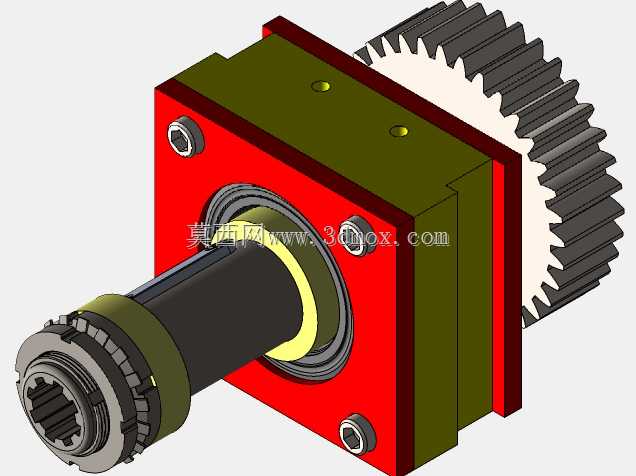

这套机架结构主要服务于金属带材冷弯辊压成型生产线，作为整条产线的核心承载单元，直接决定了冷弯型材的成型精度与设备运行稳定性，常见于轻钢龙骨、汽车型材、仓储货架立柱等连续冷弯生产场景中，承担着固定轧辊组件、承受辊压载荷、保障上下辊系平行度的核心作用。从结构功能来看，该机架采用立式开式框架布局，上下两组轧辊轴系分别安装于独立的红色安装座上，上方设置丝杆调节机构，可根据待加工带材厚度、成型道次的压下量需求，灵活调整上辊系的竖直位置，适配不同规格型材的成型参数，调节到位后通过安装座四周的紧固螺栓锁死，避免辊压过程中出现窜动偏移。机架主体采用立式厚板焊接后整体加工的结构形式，底部预留安装固定孔位，可直接通过螺栓锁紧在生产线的预埋底座或者设备安装平台上，整体安装边界紧凑，不会占用过多产线排布空间，两侧的立式筋板结构可有效抵消辊压过程中产生的横向分力，避免机架出现侧向变形。在三维建模过程中，首先需要确定上下轧辊的中心距调节范围，以此反推机架主体的高度尺寸，先绘制机架主体的草图轮廓，通过拉伸特征生成两侧立板与底部安装座的基础实体，再依次绘制轧辊安装座的安装定位槽、丝杆安装位、螺栓过孔等细节特征，建模过程中需要重点保证上下安装座的导向面平行度公差，以及轴系安装孔的同轴度要求，避免后续装配出现干涉。完成基础实体建模后，再依次装配轧辊轴、轴承、锁紧螺母、调节丝杆等标准件与机加工件，通过配合约束模拟实际装配关系，验证调节行程范围内是否存在运动干涉，同时可通过软件的仿真模块校核机架在最大辊压力下的形变情况，确保结构强度满足连续生产的载荷要求。这类机架结构的设计核心在于保障辊系的安装精度与调节便利性，实际生产中，冷弯成型的每一道次都需要对应一组轧辊机架，多组机架沿带材送进方向依次排布，通过每道次轧辊的逐步变形，将平直带材辊压成所需的截面形状，因此单组机架的加工与装配精度会直接累积影响最终型材的成型尺寸，建模过程中需要对所有配合面、安装孔位的尺寸公差做合理标注，为后续的机加工与装配提供准确的参考依据。
