数控磨床Z轴进给传动结构设计

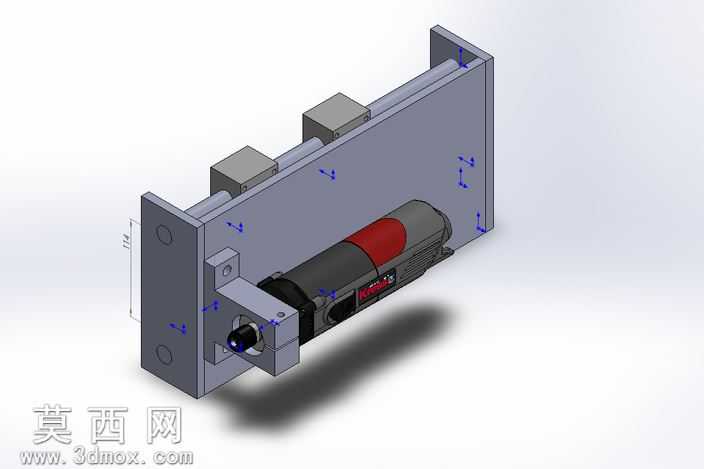

本作品为数控磨床Z轴进给单元的三维结构设计，是作者首次完成的数控磨床Z轴beta版本设计方案，建模过程依托主流三维机械设计软件完成全参数化建模，所有零件均按照实际机械加工的尺寸公差要求进行参数约束，确保各部件装配时不存在干涉问题。整体结构采用立式安装板作为承载基体，安装板上预设多组螺纹安装孔与定位销孔，可直接与磨床床身主体完成定位连接，保证Z轴单元的安装刚性。传动部分集成了伺服驱动电机、直线导轨副、行程限位挡块等核心组件，驱动电机通过转接法兰与安装板固定，输出端通过联轴器连接传动丝杠，将电机的旋转运动转化为滑座的直线进给运动，两组平行直线导轨通过螺栓固定在安装板正面，为滑座提供高精度的直线运动导向，导轨两端设置的方形限位块可限制滑座的极限行程，避免运动超程造成部件损坏。建模过程中对每个零件都赋予了贴合实际工业产品的外观材质，金属结构件采用磨砂灰铸铁材质表现安装板与滑座的厚重质感，驱动电机外壳采用哑光黑与警示红搭配的工业涂装材质，导轨与丝杠等传动部件采用抛光金属材质体现加工精度，所有装配配合面都做了贴合实际的接触约束，通过软件自带的干涉检查功能完成了全装配体的间隙验证，确保各运动部件在全行程运动过程中无碰撞、无卡滞。设计过程中充分考虑了数控磨床Z轴的实际工况需求，整体结构布局紧凑，安装板的加强筋结构提升了整体刚性，可有效降低磨削加工过程中产生的振动，保证进给运动的稳定性与定位精度，驱动单元的外置布局也方便后期的维护与部件更换，各标准件均采用通用规格选型，降低了后续生产加工的配件采购成本。
