步枪瞄准镜高精度结构三维设计

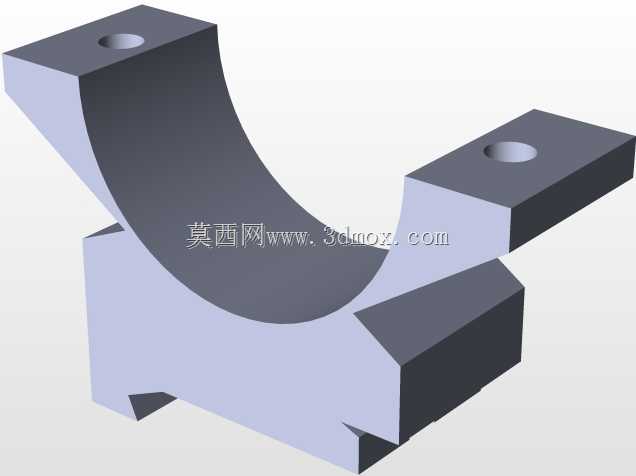

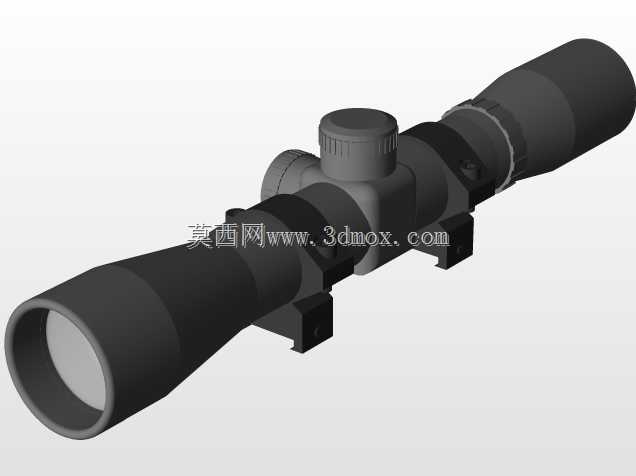

这款望远式瞄准镜的三维建模，首先要明确其核心应用场景是配套中远距离射击枪械，为使用者提供清晰的目标放大观测与弹道修正基准，替代机械瞄具大幅提升远距离瞄准精度，覆盖狩猎、竞技射击、战术装备配套等多个使用场景。建模过程中最先敲定的是装夹结构的边界尺寸，因为这部分直接决定瞄具能否适配市面上主流的皮卡汀尼导轨，两个分体式夹座的内圆弧直径、锁紧螺栓的孔位间距都要严格对应通用导轨的安装尺寸，避免出现装夹干涉或者锁紧后松动的问题，夹座底部的定位凸台尺寸公差要控制在合理范围，保证安装后光轴与枪管轴线的平行度初始基准合格。

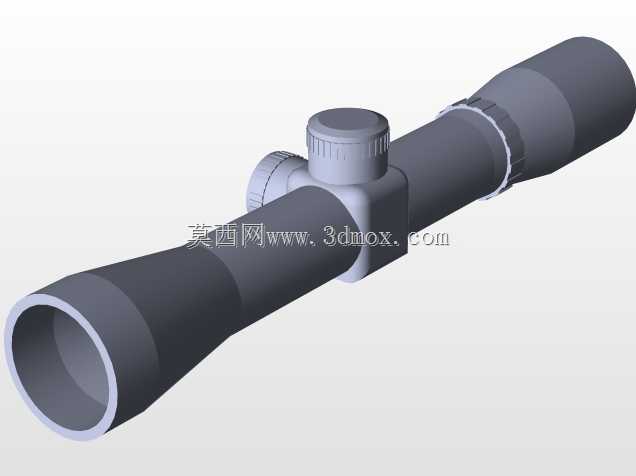

建模顺序上先从镜身主体的薄壁圆筒结构入手，先绘制主镜筒的内外径轮廓，镜筒内部要预留出物镜、转像透镜、目镜的安装台阶，每个台阶的轴向定位尺寸要匹配光学镜片的装叠间距，保证光路总长符合光学设计给出的参数。镜身中部的调节旋钮结构是功能核心，高低调节和风偏调节的旋钮座要和镜筒做一体化布尔运算，旋钮外表面的防滑齿要做阵列特征，齿形的深度和间距要符合手动调节的触感需求，旋钮顶部的保护盖要做可拆卸的卡扣结构，方便日常调节弹道时快速开合，同时避免野外使用时泥沙进入调节螺纹造成卡滞。

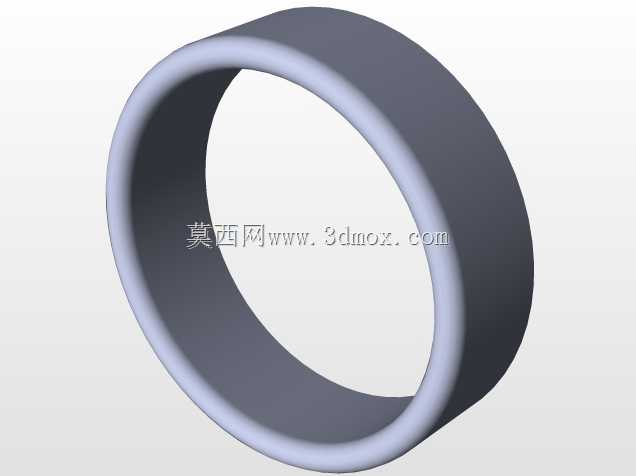

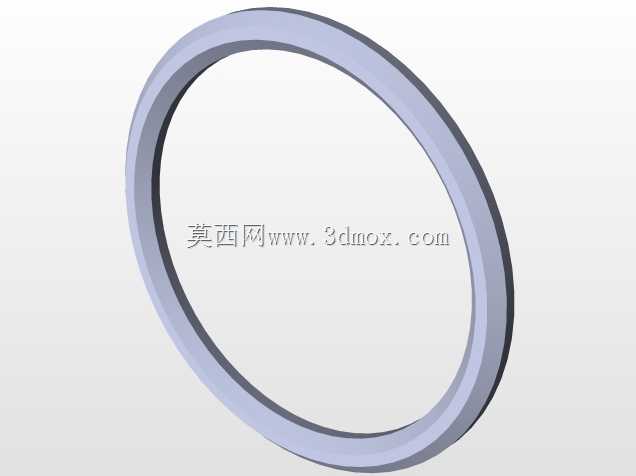

物镜端和目镜端的遮光罩做了阶梯式伸缩结构，建模时要保证每一节伸缩段的配合间隙均匀，既不会出现抽拉卡顿，也不会因为间隙过大出现晃动影响光轴稳定，物镜外圈的橡胶保护圈做了滚花特征，提升握持拧动时的摩擦力。镜身表面的氧化层质感在建模时通过外观面的分色处理体现，金属结构件和橡胶防滑件做了明确的外观区分，方便后续渲染时赋予对应的材质属性。整个建模过程先搭建整体骨架草图，确定总长、最大外径、装夹位中心距等核心尺寸后，再逐个拆分零件做细节特征，所有配合面都预留了常规机械加工的公差余量，装配时通过同轴、重合等配合关系完成整体组装，最后做全局干涉检查，确保调节旋钮转动、遮光罩伸缩、夹座锁紧等动作都没有结构干涉，完全满足实际使用的结构需求。
