船舶推进用四叶铜质螺旋桨结构设计

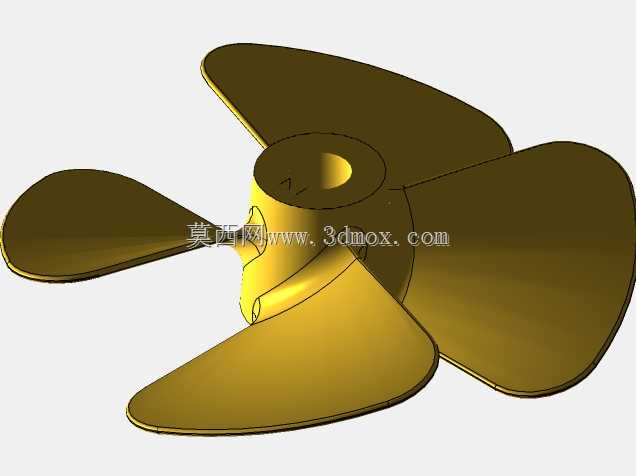

在船舶动力推进系统中，螺旋桨是将主机输出扭矩转化为船体前进推力的核心部件，直接决定船舶的航行效率、油耗表现与航行稳定性，本次设计的四叶螺旋桨主要适配内河中小型货运船舶、近海作业拖轮的推进需求，兼顾低速重载下的推力输出与中速航行时的抗空泡性能。从实际使用场景来看，这类四叶螺旋桨相比三叶桨，在相同盘面比下能获得更均匀的尾流场，大幅降低桨叶旋转过程中对船体尾部的激振力，减少船体结构的疲劳损耗，尤其适合经常在浅水区、杂物较多的航道航行的作业船舶，四叶结构的冗余度更高，单叶轻微剐蹭变形后仍能维持基本推进能力，不会像少叶桨那样出现严重的动平衡失衡问题。设计过程中首先要确定桨叶的盘面比、螺距比与叶型剖面，结合目标船舶的主机额定转速、设计吃水深度、预期航速，先通过图谱法初选桨叶的基本参数，再针对桨毂与尾轴的连接尺寸做适配调整，桨毂的锥度要匹配标准尾轴的锥面配合要求，键槽的位置与深度要满足扭矩传递的强度需求，避免航行中出现桨叶打滑的故障。建模阶段先绘制桨叶的各个截面型值点，通过放样命令生成单叶的曲面结构，再按照圆周阵列的方式生成其余三片桨叶，过程中要逐片检查桨叶的导边、随边的圆角过渡，导边做圆弧处理降低水流切入阻力，随边做薄化处理减少尾流涡旋的产生，桨叶与桨毂的连接位置要做光滑的圆角过渡，避免应力集中导致的桨叶根部断裂问题。完成基础曲面建模后，要对整个螺旋桨做动平衡校验的前置模拟，调整各片桨叶的质量分布偏差，确保旋转时的离心力处于允许范围内，同时要校核桨叶在额定转速下的结构强度，模拟不同航行工况下的水流压力载荷，确认桨叶的变形量在设计允许范围内，不会出现碰擦船体尾柱的问题。安装边界上，桨毂前端的整流帽要与尾轴护罩做平顺衔接，减少航行时的附体阻力，桨叶外缘与船体尾框的间隙要控制在合理范围，既避免间隙过大导致的推力损失，也防止间隙过小在船体变形时出现剐蹭。整个建模过程中要注意曲面的光顺性，每完成一个特征构建都要检查曲面的曲率变化，避免出现局部凹陷、凸起的问题，确保后续生成的工程图能直接对接铸造加工环节，铜质桨叶的铸造工艺对模型的壁厚均匀度要求较高，建模时要保证各截面的厚度过渡平缓，减少铸造时出现缩孔、砂眼的概率。
