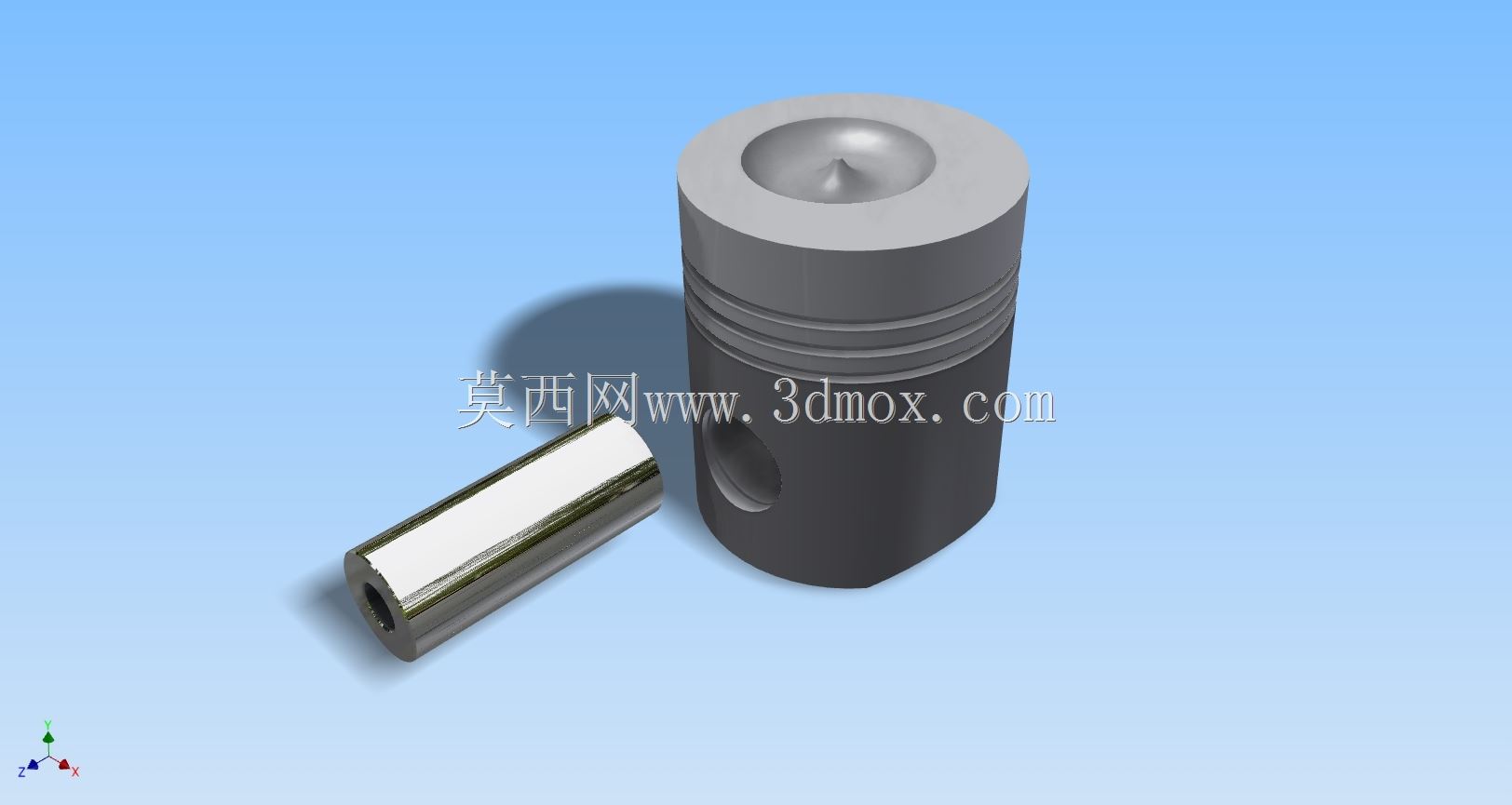

内燃机活塞与活塞销组合结构设计

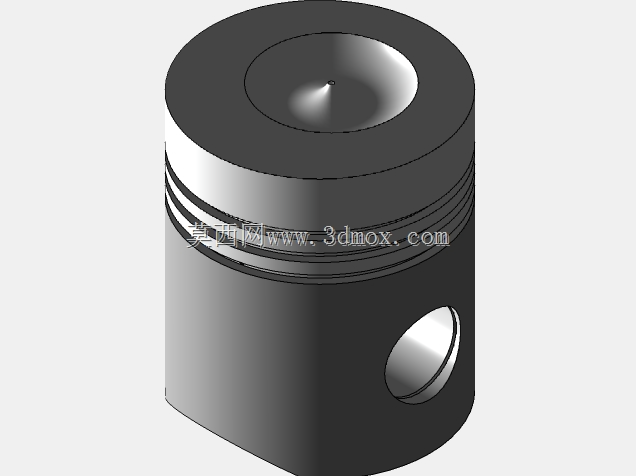

　　这套活塞与活塞销的组合结构，是往复式内燃机核心的运动传递部件，日常在车用汽油机、小型柴油机、通用动力机组的气缸内部都能见到这类结构的身影，它承担着将燃烧室燃气爆发压力转化为曲轴旋转扭矩的关键作用，工作过程中需要承受周期性的高温燃气冲击、往复惯性力以及侧向挤压力，对结构强度、配合精度都有极高的要求。从结构设计逻辑来看，活塞头部设计有内凹的燃烧室凹坑，这个凹坑的轮廓是匹配喷油嘴喷射角度、气流组织方向确定的，能够引导油气混合气流在压缩行程终点形成合理的涡流，保证混合气充分燃烧，减少燃烧过程中的爆震倾向。头部外侧预留的环槽结构，是用来安装气环与油环的，气环负责密封燃烧室与曲轴箱之间的间隙，避免高压燃气窜入曲轴箱造成动力损失，

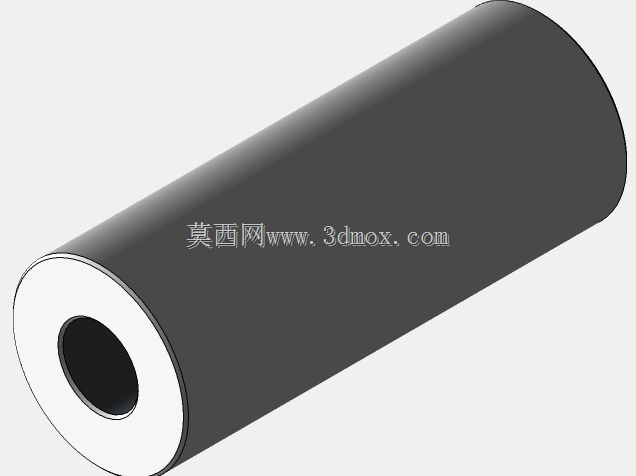

　　油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧形成积碳。活塞裙部的型线并非正圆柱结构，而是考虑到工作状态下的热膨胀变形、侧向力作用下的形变，设计成中凸变椭圆的型面，常温下裙部截面为椭圆形，长轴垂直于活塞销轴线方向，工作受热膨胀后裙部会趋近正圆，保证和气缸壁之间保持合理的配合间隙，既不会因为间隙过大出现敲缸异响，也不会因为间隙过小出现拉缸故障。活塞销孔的位置设计在裙部上方的承载区域，孔内加工有高精度的配合面，用来安装活塞销，活塞销采用空心圆柱结构，在保证足够抗弯强度的前提下尽可能降低自身重量，减少往复运动过程中产生的惯性力，活塞销连接活塞与连杆小头，将活塞承受的燃气作用力传递给连杆，进而带动曲轴旋转。从安装边界来看，

　　这类活塞的外径尺寸需要和对应规格的气缸内径保持严格的尺寸配合，配合间隙根据材质、工作温度区间确定，通常铝合金活塞的配合间隙会略大于铸铁活塞，避免高温下膨胀卡滞。活塞销的外径需要和活塞销孔、连杆小头衬套孔保持过渡配合或者浮动配合的精度要求，浮动配合的活塞销在工作过程中可以在销孔和衬套孔内缓慢转动，让磨损均匀分布在整个销的外圆面上，延长使用寿命。设计过程中还需要考虑活塞的重量控制，同一台内燃机上使用的同组活塞重量差需要控制在极小的范围内，避免因为重量不均导致发动机运转时出现不平衡振动，影响整机的运转平顺性。活塞顶部的凹坑深度、直径尺寸需要严格匹配发动机的压缩比设计要求，凹坑容积是燃烧室总容积的重要组成部分，尺寸偏差会直接改变压缩比数值，

　　进而影响发动机的动力输出、燃油经济性以及排放表现。活塞上的环槽宽度、深度尺寸需要和对应规格的活塞环尺寸匹配，环槽侧面的平面度、粗糙度要满足密封要求，避免燃气从环槽侧面的间隙泄漏。活塞销的内孔直径设计需要兼顾强度与减重需求，壁厚过薄会导致销的抗弯强度不足，工作过程中出现弯曲变形，进而引发销座开裂、连杆衬套异常磨损等故障，壁厚过厚则会增加不必要的往复质量，加大曲轴平衡机构的负荷。在实际应用场景中，这类结构除了传统的车用内燃机，在小型通用发电机组、农用机械动力头、园林机械动力设备上也有广泛应用，不同应用场景下的活塞结构会根据具体的性能要求做针对性调整，比如高转速工况下使用的活塞会进一步降低压缩高度，减少整体重量，大扭矩低转速工况下的活塞则会适当加强销座部位的结构强度，承受更大的燃气爆发压力。设计建模过程中需要重点关注各个配合面的形位公差要求，比如活塞销孔的同轴度、裙部圆柱度、环槽与活塞轴线的垂直度，这些公差要求会直接影响部件装配后的实际工作表现，任何一项公差超差都可能导致发动机工作过程中出现异常磨损、密封失效、动力下降等问题。
