管路直连式燃油喷射泵柱塞结构

　　这套结构主要应用在小型单缸柴油机、通用动力汽油机的直列式燃油喷射系统中，适配管路直装的紧凑安装场景，不需要额外设计转接支架就能直接串接在高压燃油管路内，多用于小型农用机械、园林动力设备、小型发电机组的燃油供给回路，负责建立燃油喷射所需的高压，同时精准控制供油的正时与单次供油量，直接决定内燃机的动力输出稳定性、燃油消耗水平与排放表现。

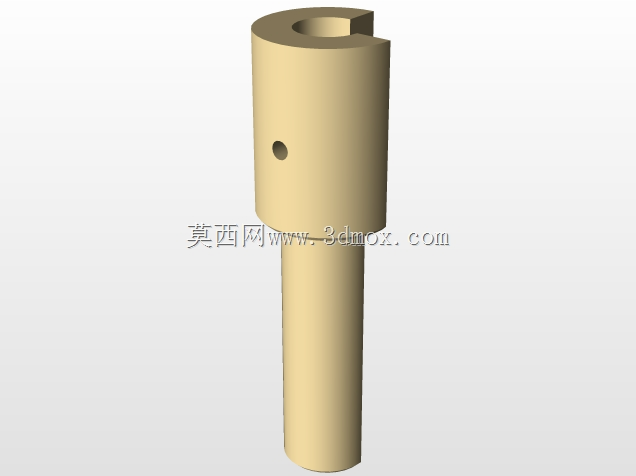

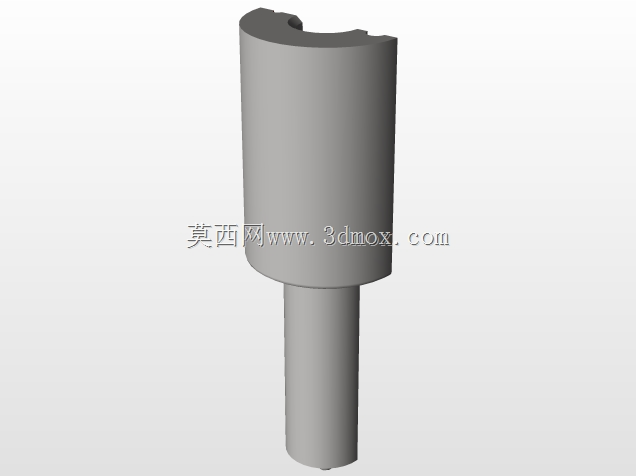

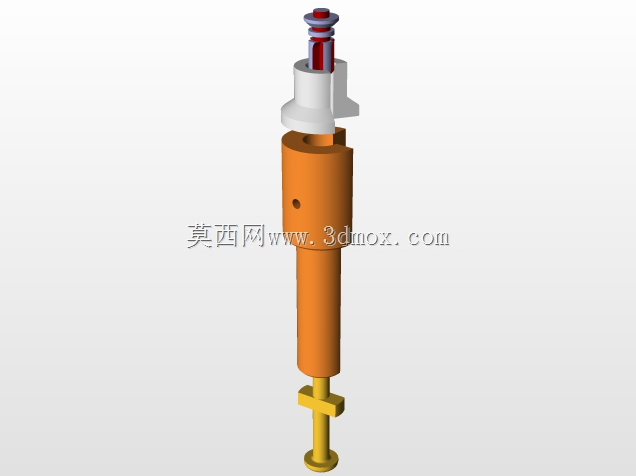

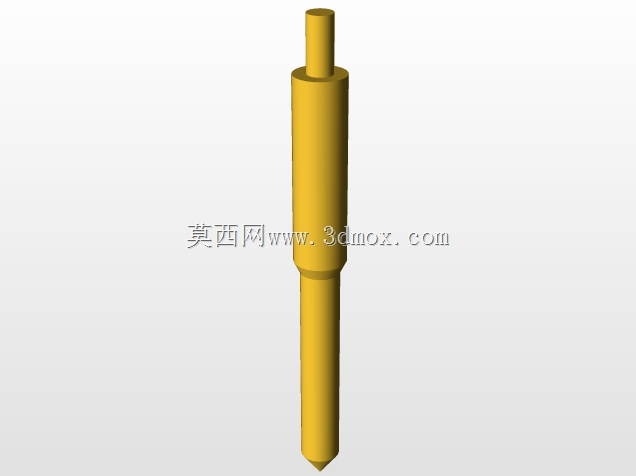

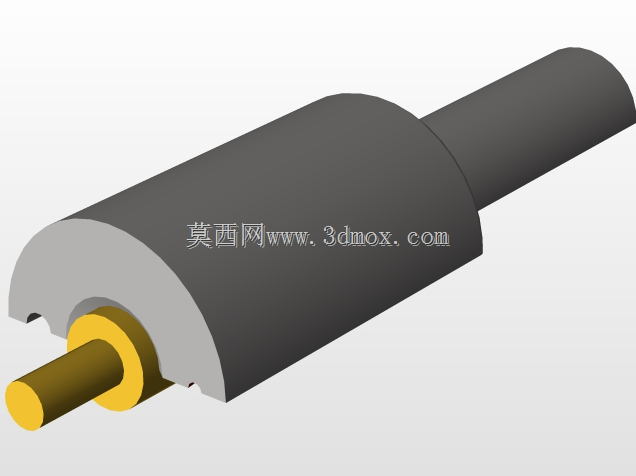

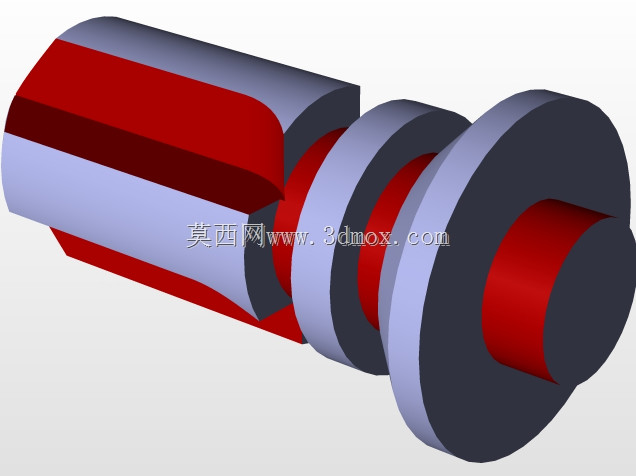

　　从功能实现逻辑来看，该结构核心是通过柱塞在柱塞套内部的往复直线运动，完成低压燃油吸入、燃油加压、高压燃油喷射、剩余燃油泄荷的完整工作循环。设计时特意将进回油通道集成在柱塞套的侧壁结构上，省去了外接管路的连接环节，既减少了高压燃油泄漏的风险点，也压缩了整体结构的轴向尺寸，让整个泵体组件可以直接嵌入燃油管路的安装空间内，不需要在发动机缸体上预留专门的泵体安装腔室，适配更多轻量化、小型化动力设备的布局需求。柱塞头部的斜槽结构是整个部件的核心设计，通过斜槽与柱塞套回油孔的相对位置变化，调整柱塞的有效供油行程，以此匹配不同负载、不同转速下的供油量需求，设计时对斜槽的型线角度做了反复校核，保证供油量调节的线性度，避免出现低速供油不稳、高速供油量不足的问题。柱塞与柱塞套的配合间隙控制在微米级，既要保证柱塞往复运动时的顺滑无卡滞，又要保证高压状态下的燃油密封性能，避免配合间隙过大导致的油压建立不足、供油效率下降问题。

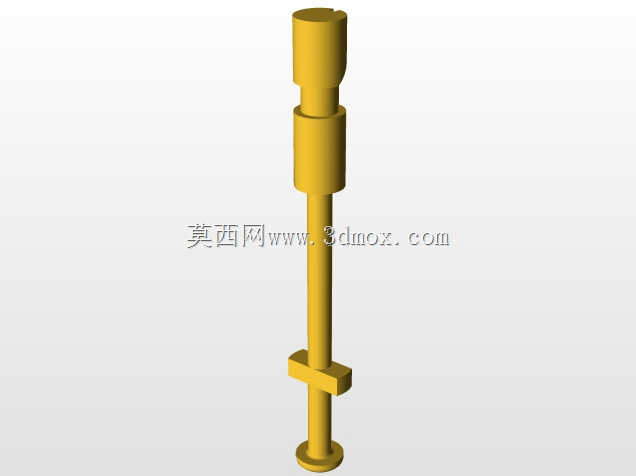

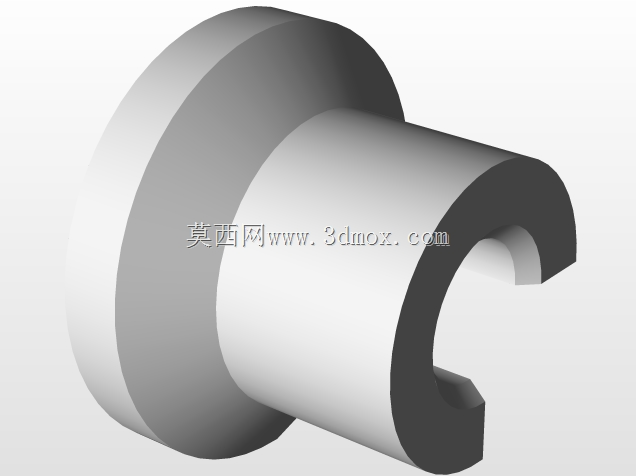

　　从安装边界来看，该结构采用端部法兰作为安装定位基准，法兰端面设计有密封环槽，安装时配合O型密封圈就能实现与管路连接端的端面密封，不需要额外涂抹密封胶，降低后期维护的拆装难度。法兰上的连接孔位采用对称分布设计，适配标准的管路法兰连接尺寸，安装时不需要重新加工连接孔位，直接对接现有管路法兰即可完成装配。整体结构的轴向尺寸控制在紧凑范围内，径向最大尺寸不超过连接管路通径的1.8倍，在狭小的发动机舱布局空间内也能顺利布置，不会和周边的进气管路、冷却管路、线束部件产生运动干涉。柱塞尾部的连接结构采用标准化的卡槽设计，可以直接和喷油泵的凸轮驱动机构、油量调节齿条对接，不需要设计定制化的连接转接件，降低整机的配套适配成本。

　　设计过程中还充分考虑了部件的耐用性需求，柱塞与柱塞套的配合面采用了表面硬化处理，能够承受长期往复运动带来的磨损，同时耐受燃油中微量杂质的冲刷，延长部件的整体使用寿命。结构上没有设计多余的外置零部件，所有的功能结构都集成在主体部件内部，减少了外部零件松动、脱落带来的故障风险，在高振动的动力设备运行场景下也能保持稳定的工作状态。进油口的位置设计在柱塞套的低压侧，能够保证低压燃油可以快速充满柱塞腔，避免高转速运行时出现供油滞后、气蚀等问题，回油通道的通径经过流量校核，能够快速泄除柱塞腔内的剩余压力，保证喷射结束后油路可以快速断油，避免出现燃油滴漏、二次喷射等影响内燃机正常运行的问题。
