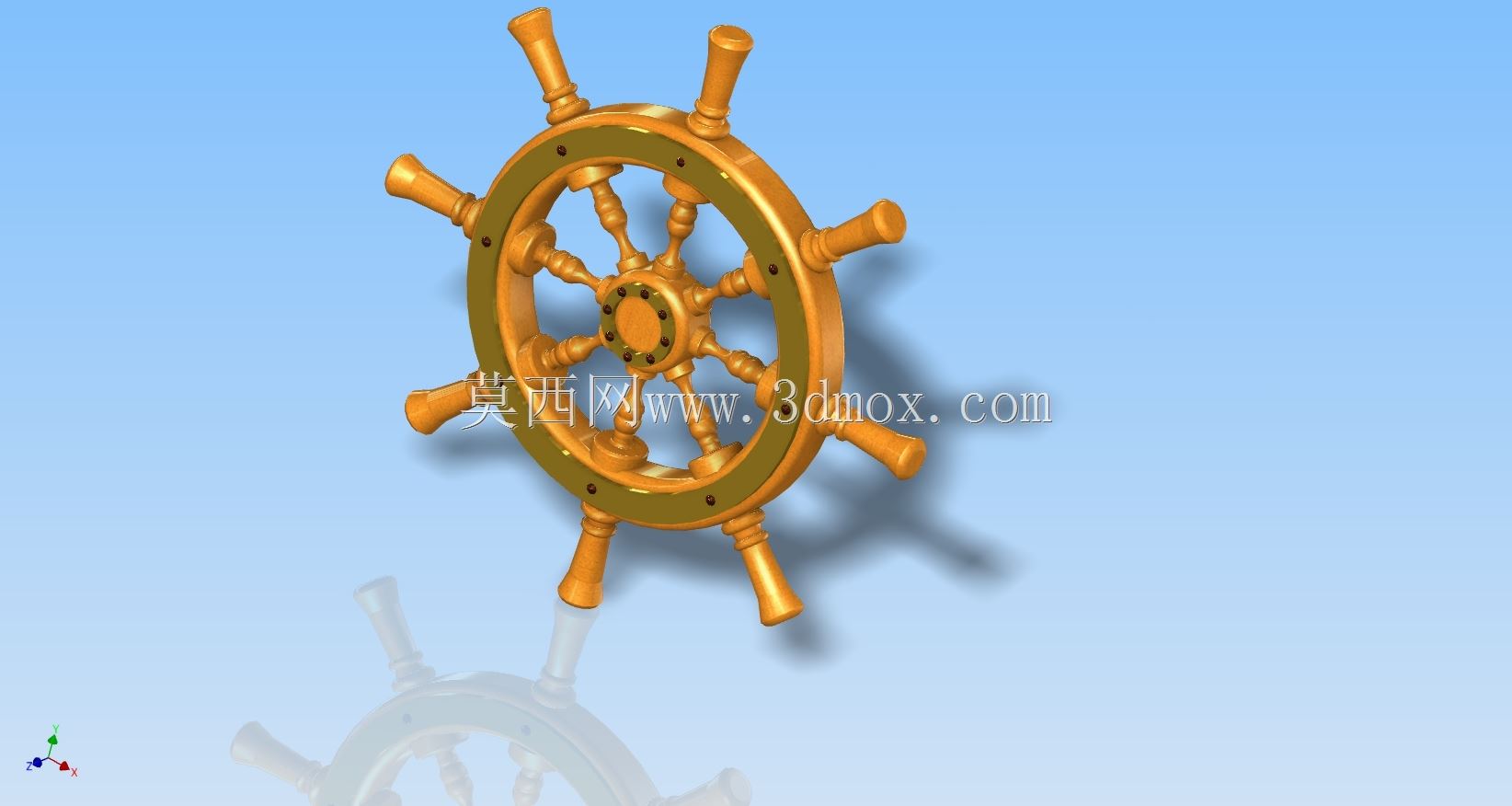

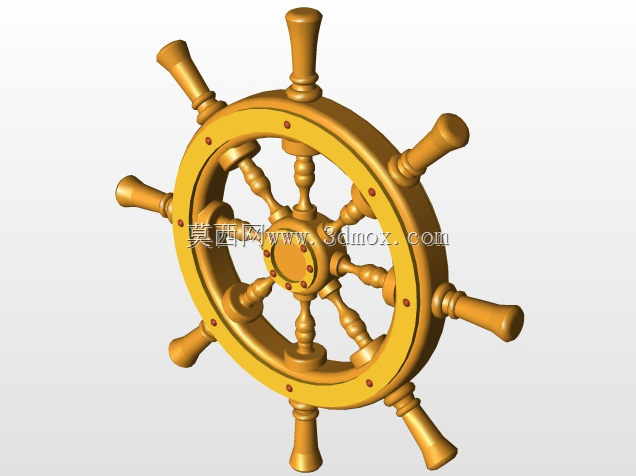

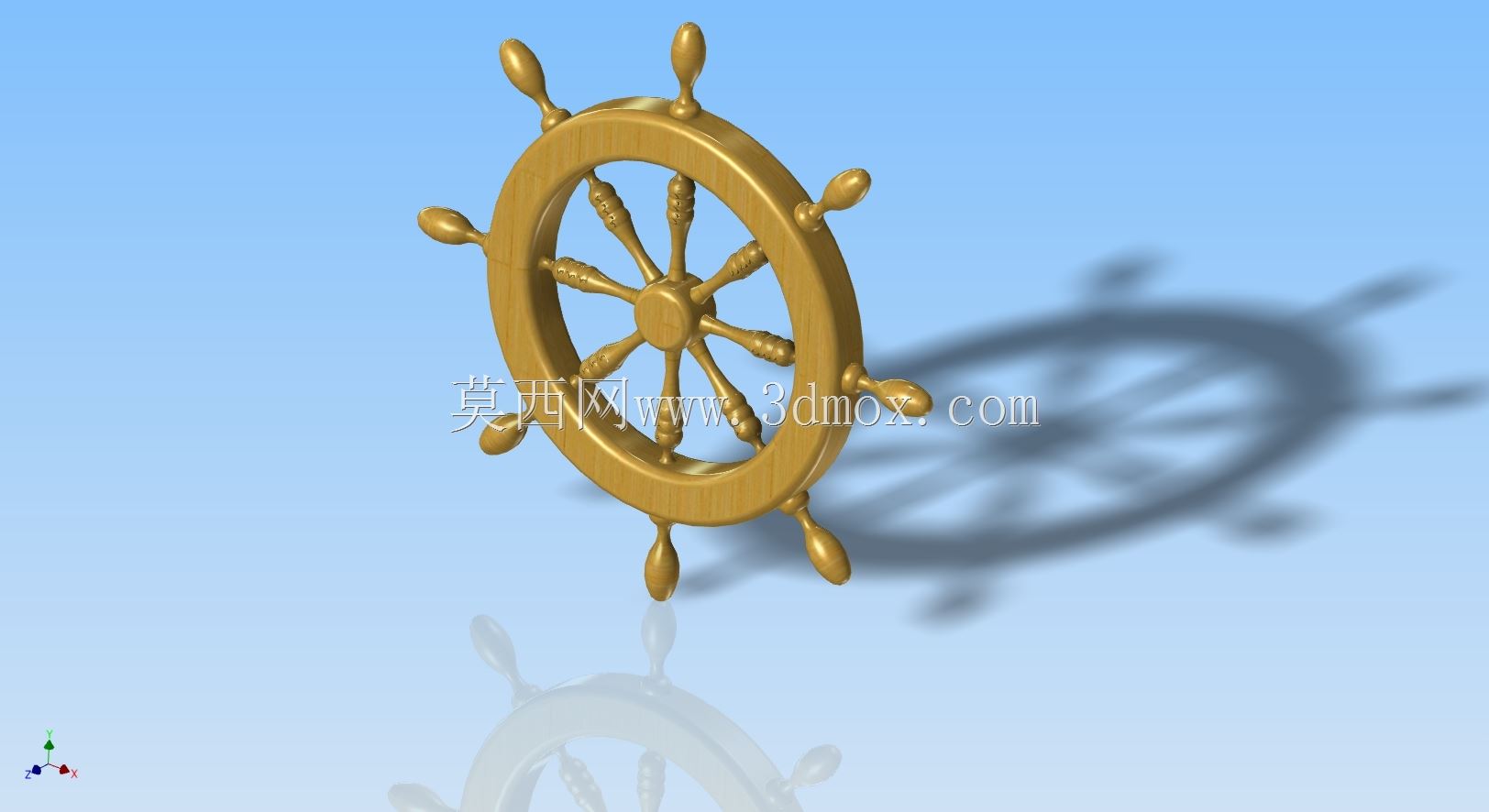

船舶操舵用金色船舵结构三维建模

　　在船舶操控系统的设计环节中，操舵部件的人机交互合理性、结构强度冗余、安装适配性是直接影响航行操控安全性与操作手感的核心要素，本次建模的船舵结构，针对中小型内河作业船、近海休闲游艇的驾驶舱操舵工位需求完成全参数化构建，完全贴合实船安装的尺寸边界与操作逻辑。从实际应用场景来看，这类舵轮主要安装在驾驶舱操控台的中心操舵工位，操作人员通过转动舵轮输出转向力矩，经下方的舵机传动系统传递至船尾舵叶，实现船舶航向的调整，区别于大型货轮的液压助力操舵盘，该款舵轮适配无助力或轻助力的小型船舶操舵系统，操作时的力矩反馈直接，转向阻尼感清晰，能够让驾船人员直观感知舵叶的实时角度，在靠岸停泊、狭窄航道避让等需要精细控向的场景下，操作精度更易把控。

　　从结构设计思路来看，建模过程中优先保证了轮圈的握持舒适度与辐条的受力合理性，轮圈采用圆弧过渡的环形截面，直径匹配成年人手掌的自然握持弧度，长时间操舵不易产生手部疲劳；八根辐条沿轮圈周向均匀分布，每根辐条与中心轮毂的连接位置都做了加厚圆角处理，避免操舵时施加较大力矩出现应力集中导致的结构断裂，辐条末端的水滴状握持凸点，既可以在大角度快速转舵时提供额外的施力点，也能在舵轮回正过程中起到触觉定位的作用，操作人员无需目视观察，仅凭手部触感就能判断舵轮的当前转角，提升恶劣海况下盲操的安全性。中心轮毂位置预留了标准的舵机轴安装孔位，孔内设计有键槽结构，能够与标准规格的舵机输出轴实现无间隙配合，安装时只需将舵轮对准轴位推入、锁紧端部固定螺母即可完成装配，无需额外定制转接件，适配市面上多数小型船舶的通用舵机接口。

　　在外形尺寸与安装边界的把控上，建模时严格参照小型船舶驾驶台的安装空间规范，舵轮整体外径控制在适配单人站立/坐姿操作的合理范围，轮圈后方与操控台面板的预留间隙满足手掌完整伸入握持的空间需求，不会出现操作时手部磕碰台面上仪表、按钮的情况；舵轮下方的轮毂伸出长度经过优化，既保证与舵机轴的配合长度满足扭矩传递的强度要求，又不会过多占用操控台下方的布线与设备安装空间。材质表现上还原了船用铜质构件的金属质感，这类铜质舵轮除了具备较好的耐海水腐蚀性能外，表面经过抛光处理后不易积留盐雾与污渍，日常维护只需简单擦拭即可保持外观整洁，在木质内饰的休闲游艇上也能起到装饰作用，兼顾实用性与舱室美观度。

　　建模过程中对所有活动关联结构做了装配干涉检查，确认舵轮在全角度转动过程中，不会与周边的操控台边框、仪表护罩、操纵手柄等部件发生碰撞，辐条与轮圈的连接位置做了等壁厚处理，若采用铸造工艺生产，能够保证金属液充型顺畅，不易出现缩孔、浇不足等铸造缺陷，后续如果需要做轻量化改进，也可以在辐条内部设计减重空腔，在不降低结构强度的前提下减少整体重量，降低舵机的负载。针对船舶使用环境的特殊性，结构上没有设计易积水的凹槽缝隙，所有拼接位置都做了圆弧过渡，海上航行时溅上的海水会顺着轮圈弧度自然流下，不会在构件缝隙处积存造成腐蚀，延长部件的实际使用寿命。
