M9军用刺刀结构三维数模设计

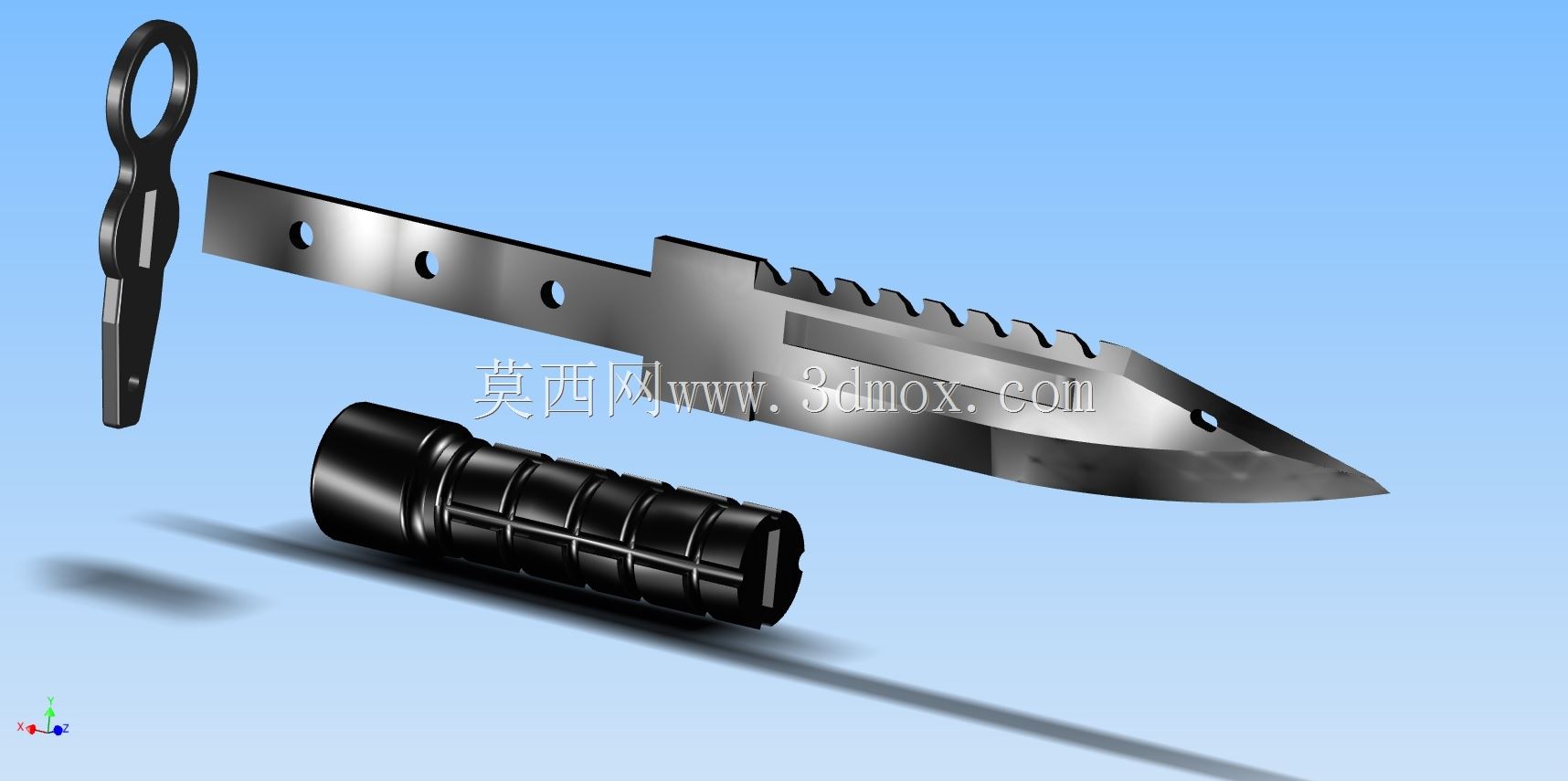

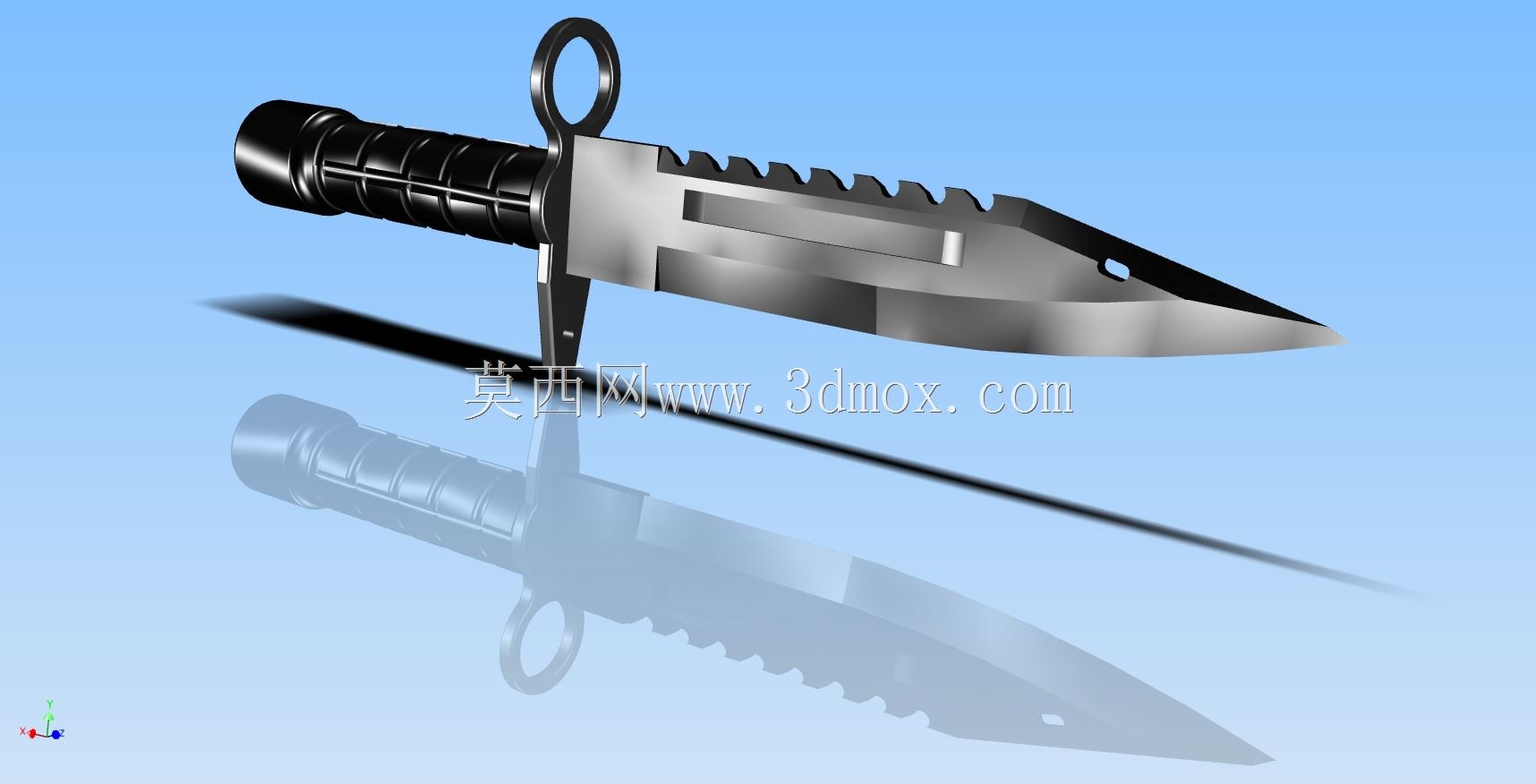

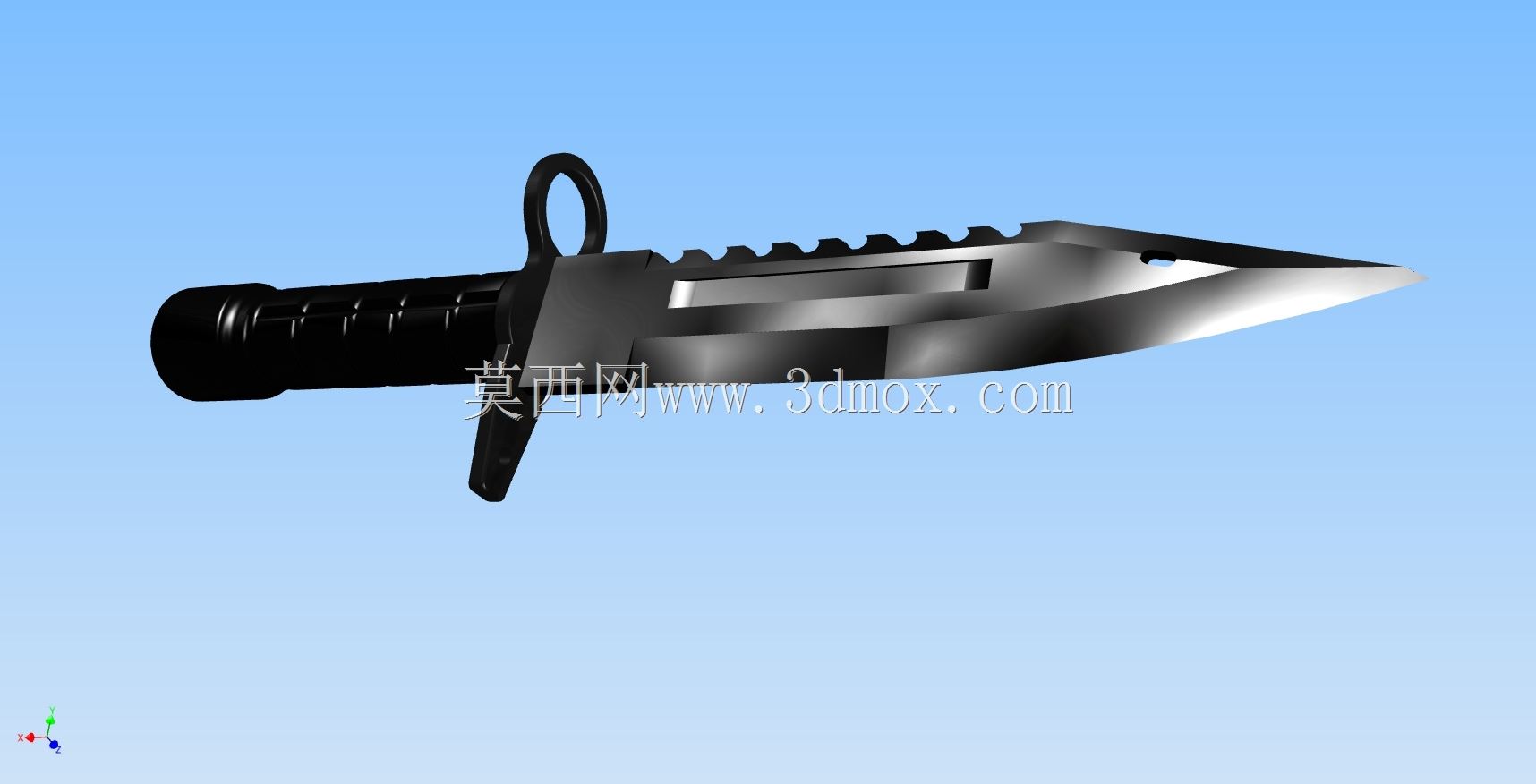

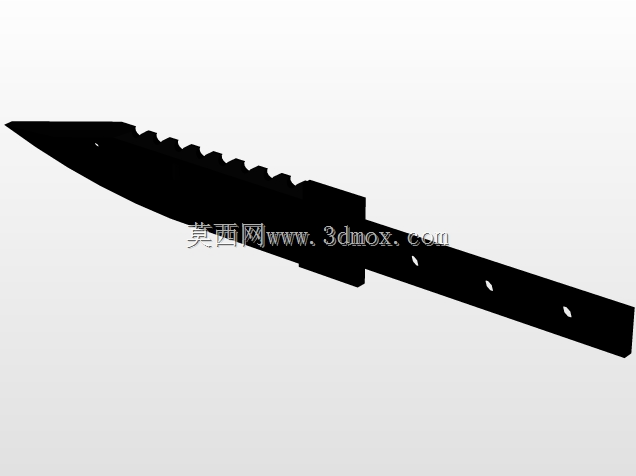

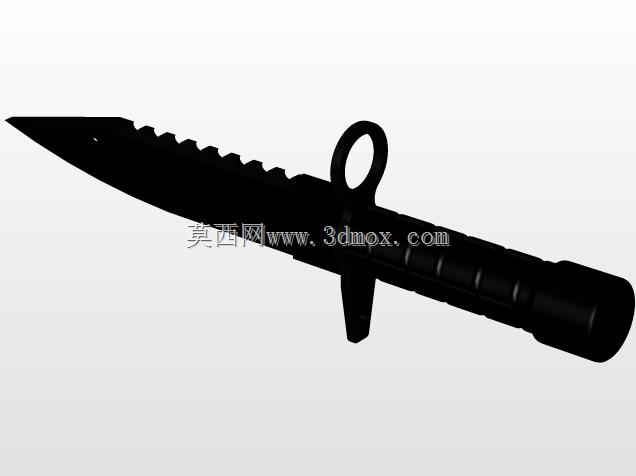

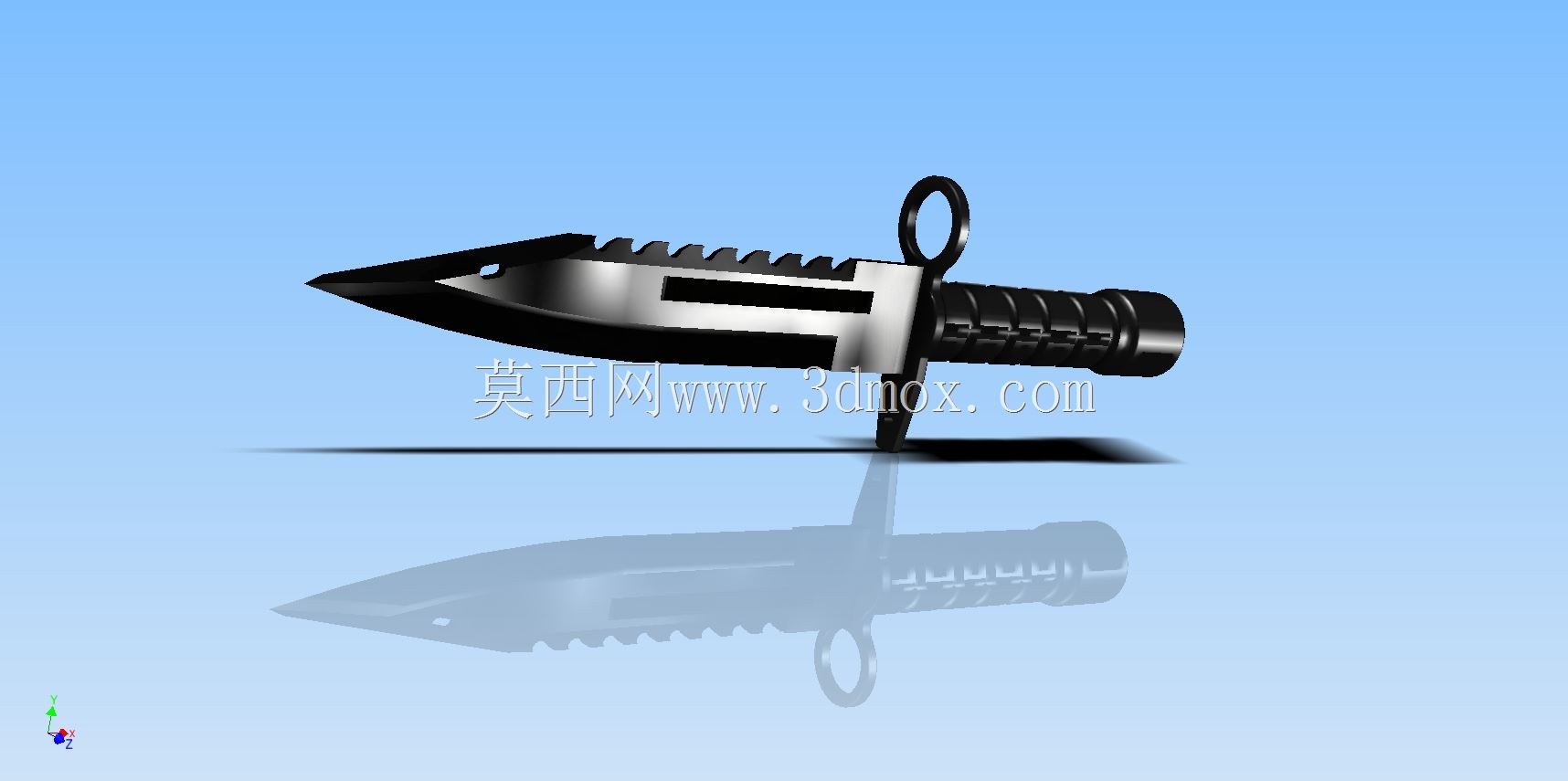

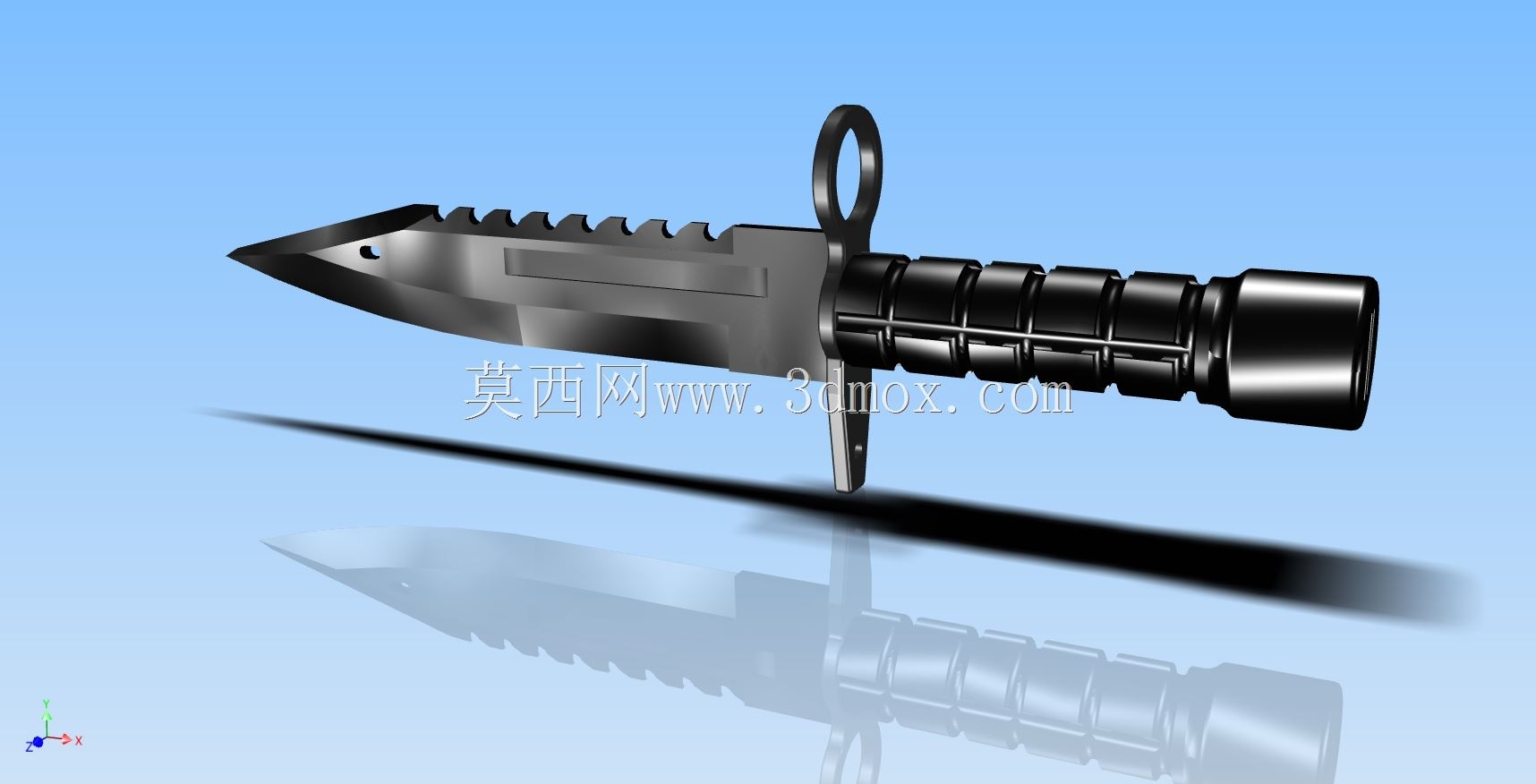

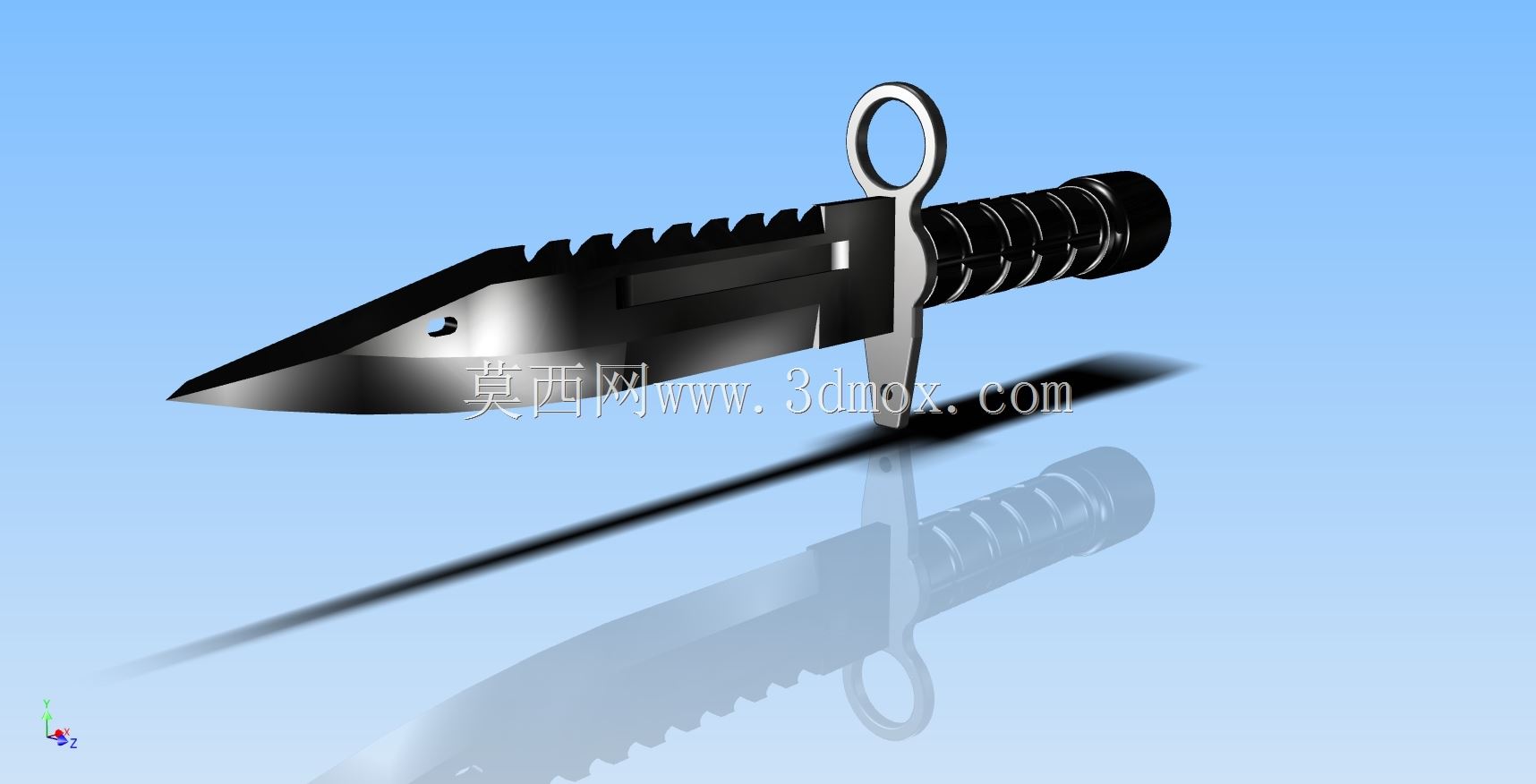

　　在轻武器配套装具的结构设计领域，刺刀作为步枪系统的近身拓展部件，其三维建模需要兼顾格斗实用性、装夹适配性与多场景功能拓展，本次完成的M9刺刀结构数模，完全围绕实际列装场景的使用需求搭建，没有冗余的装饰性结构。从实际应用场景来看，该型刺刀除了基础的近身格斗用途外，还可配合刀鞘完成剪切铁丝、锯切硬质材料、开启包装等野战作业需求，因此建模过程中首先对刃部的功能分区做了精准还原：刀尖部分采用双面对称的穿刺几何结构，刃口角度控制在合理的穿刺阻力区间，靠近护手位置的背齿区域，齿形参数完全匹配实际锯切作业的受力角度，每一个齿的切削后角都做了结构还原，避免建模时仅做外观齿形而忽略实际功能的结构逻辑。护手位置的枪口挂环是安装适配的核心边界，

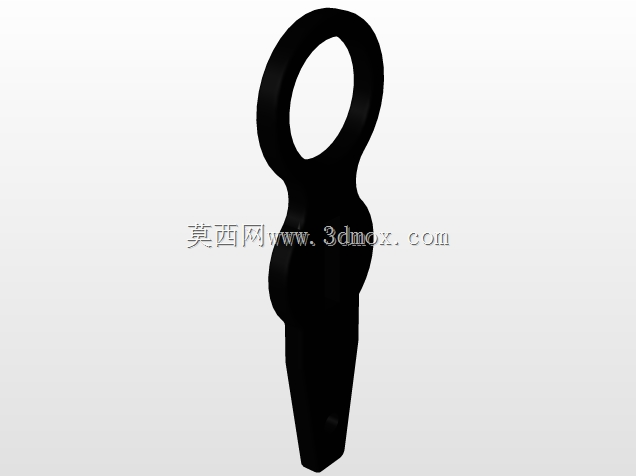

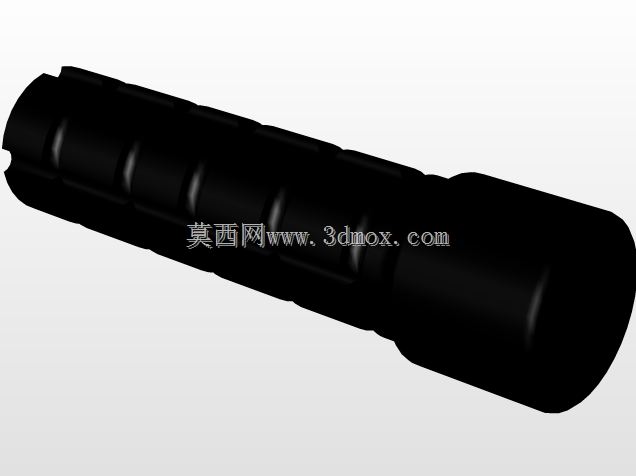

　　建模时严格控制挂环的内径尺寸与轴向定位尺寸，保证其能够与标准步枪的枪口装置完成无间隙配合，挂环与刀柄的连接位置做了加强筋结构还原，对应实际产品中格斗穿刺时的受力集中区域，避免装夹后受力出现结构断裂的风险。刀柄部分的防滑槽采用等距螺旋分布的环形凹槽结构，每一道凹槽的深度与宽度都符合戴战术手套操作时的握持摩擦力需求，刀柄尾部的端盖结构集成了连接卡槽，能够与刀鞘的剪切孔位配合形成杠杆结构，完成铁丝剪切作业，这部分的铰接间隙在建模时做了精准的公差预留，保证两个部件配合时的转动顺畅度。整个模型的外形尺寸严格遵循实物的测绘参数，全长、刃长、刀柄直径、护手宽度等核心尺寸都控制在合理的安装边界内，既保证与步枪装夹时不会与枪管下方的附件产生干涉，

　　也能单独作为格斗刀具使用时的握持平衡，重心位置设置在护手前方20mm左右的位置，符合实际使用时的操控手感。刃部表面的减重槽结构并非装饰性凹槽，其深度与宽度经过受力校核，在保证刃部整体结构强度的前提下降低整体重量，建模时对减重槽的过渡圆角做了细化处理，避免直角结构带来的应力集中问题。背齿区域与刃口的过渡位置做了平滑曲面衔接，没有出现建模常见的曲面断层问题，保证整个刃部的几何连续性。刀柄内部的芯轴结构也做了完整还原，芯轴贯穿整个刀柄与护手、尾部端盖连接，是整个刺刀的受力承力骨架，芯轴的直径变化对应不同位置的受力需求，在穿刺受力最大的刀尖对应芯轴位置做了加粗处理，在握持区域则适当缩小直径控制整体重量。从设计思路来看，

　　整个建模过程没有做外观化的简化处理，所有结构都对应实际产品的功能需求，哪怕是刀柄上的每一道防滑槽的边缘倒角，都对应实际使用时避免划伤手套与手部的设计细节，枪口挂环的位置精度是整个模型的核心管控点，其中心轴线与刃部轴线的平行度、与刀柄定位面的距离公差，都严格按照实际装夹的配合要求设置，保证装夹到步枪上之后，刃部的指向与枪管轴线保持一致，不会出现装夹偏斜影响拼刺精度的问题。刀身的反光曲面做了连续的曲率处理，对应实际金属表面的加工质感，没有出现曲面碎面的问题，整个模型的装配关系完全还原实物的连接逻辑，护手与刀身采用过盈配合的连接结构，刀柄与芯轴采用轴向定位的卡接结构，尾部端盖与芯轴采用螺纹连接结构，每一处连接结构的尺寸都符合机械配合的公差要求，不存在无法装配的干涉问题。对于野战使用场景下的拓展功能，刀背的锯齿齿距参数适配常见的木质、金属薄壁材料的锯切需求，齿形的前倾角度保证锯切时的排屑顺畅，不会出现卡屑的问题，刀柄尾部的击碎头结构采用高强度的几何造型，对应破窗、敲击硬质物体的使用需求，其端面的平面度控制在合理范围，保证敲击时的受力均匀。整个模型的结构拆分完全符合实际产品的加工工艺，刀身采用整体铣削成型的结构，没有拼接式的不合理结构，刀柄的防滑槽采用滚压加工的工艺对应结构，所有的外表面倒角都对应机加工的工艺要求，没有出现无法加工的尖锐内角结构。
