内燃机曲轴及配套齿圈飞轮组结构

项目分类:通用机械零部件 发布时间:2022-03-03 ID:574703
  • 内燃机曲轴及配套齿圈飞轮组结构
  • 内燃机曲轴及配套齿圈飞轮组结构
  • 内燃机曲轴及配套齿圈飞轮组结构
  • 内燃机曲轴及配套齿圈飞轮组结构
  • 内燃机曲轴及配套齿圈飞轮组结构
  • 内燃机曲轴及配套齿圈飞轮组结构
  • 内燃机曲轴及配套齿圈飞轮组结构

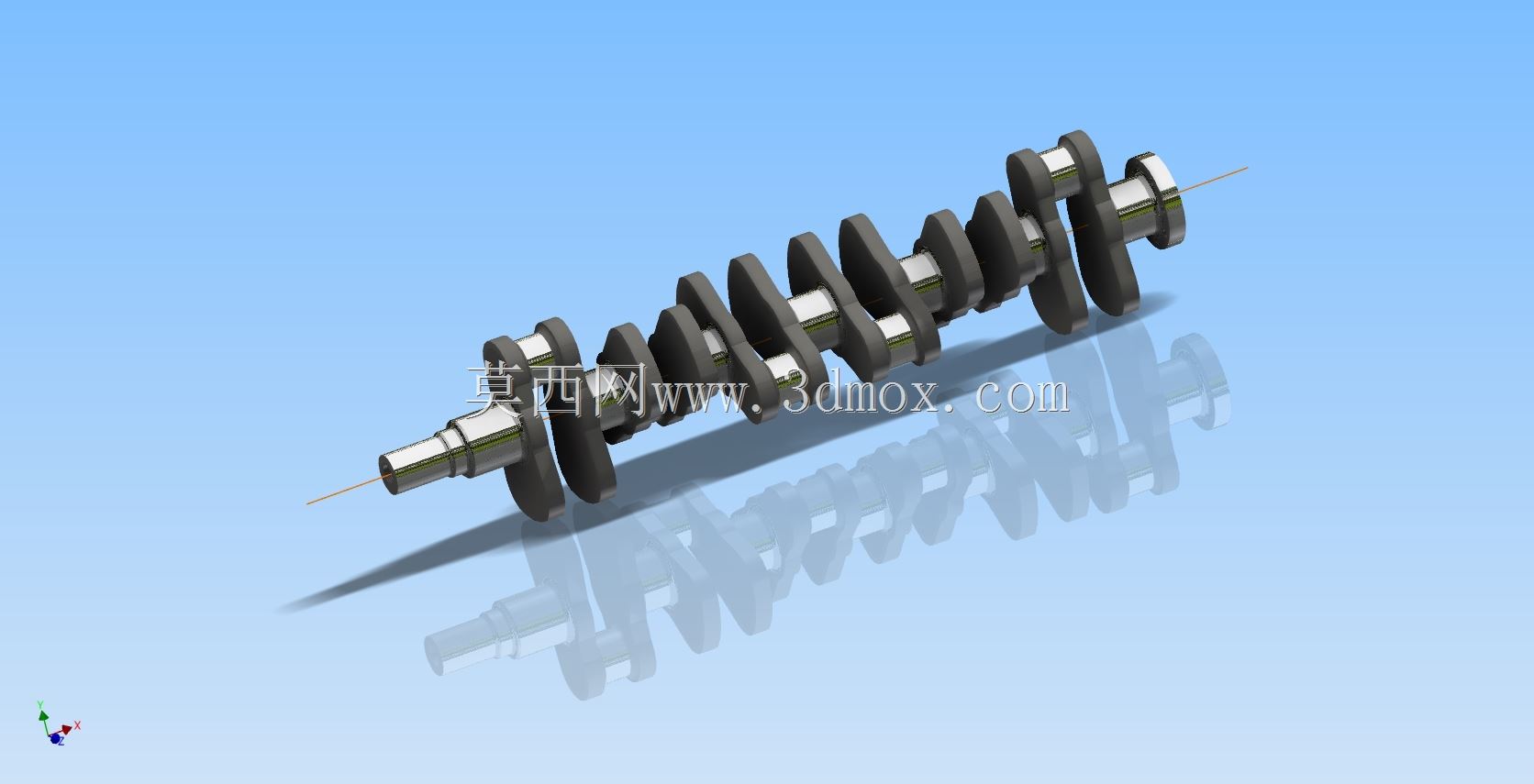

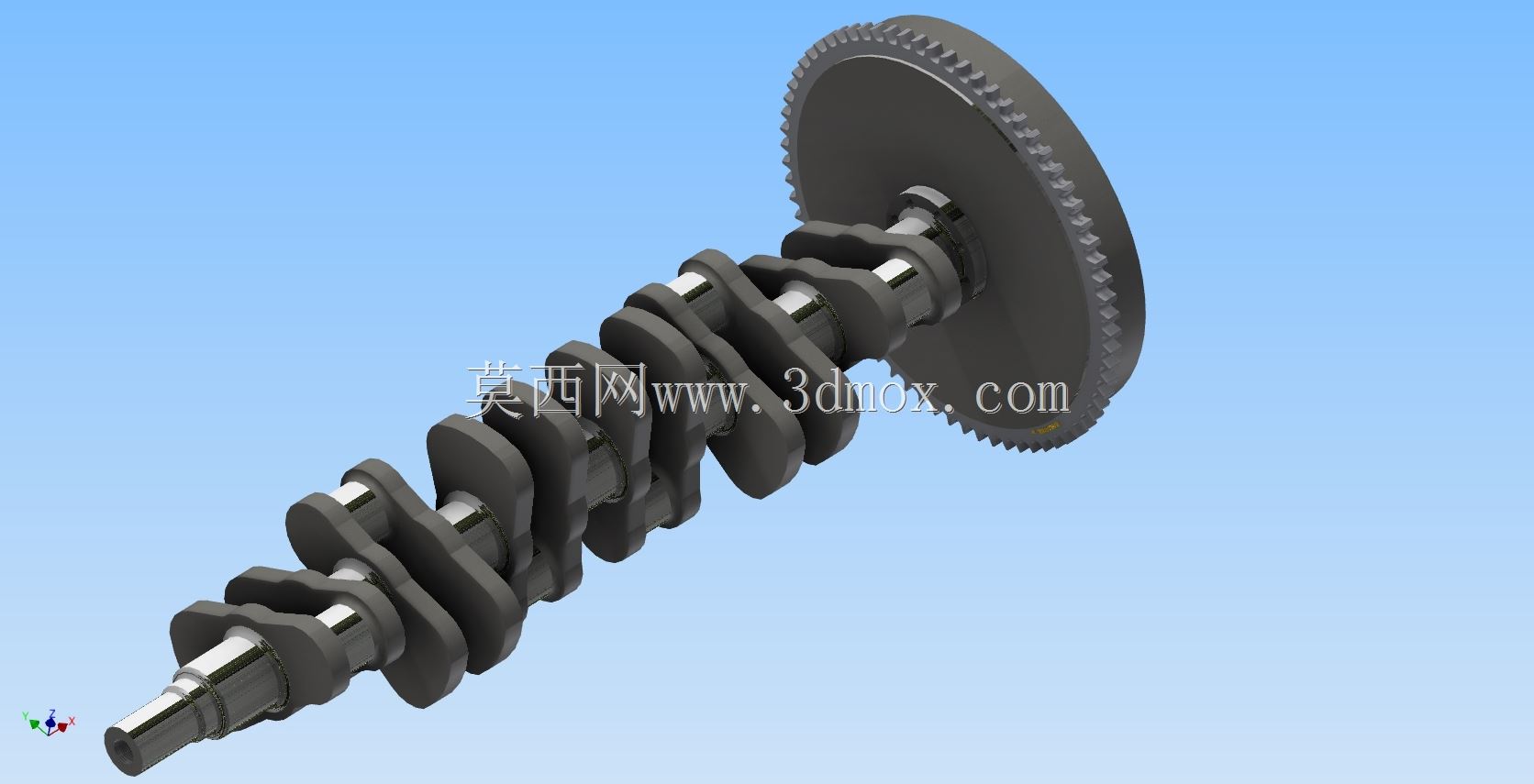

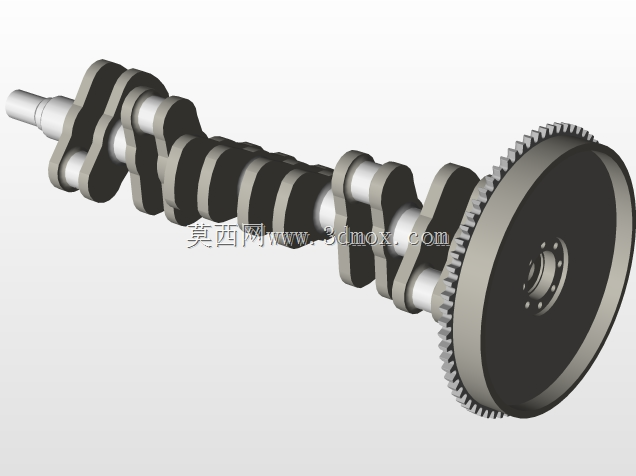

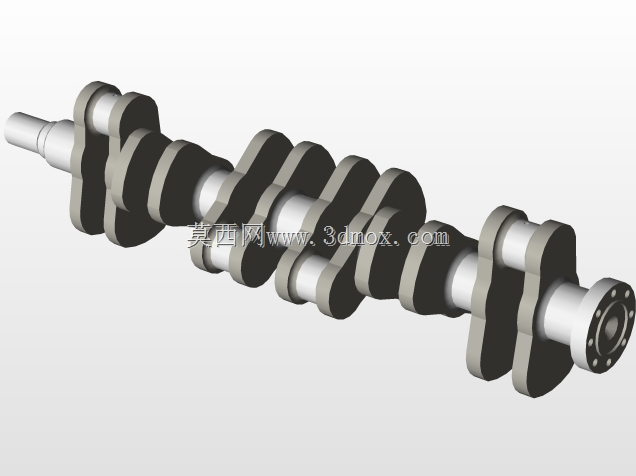

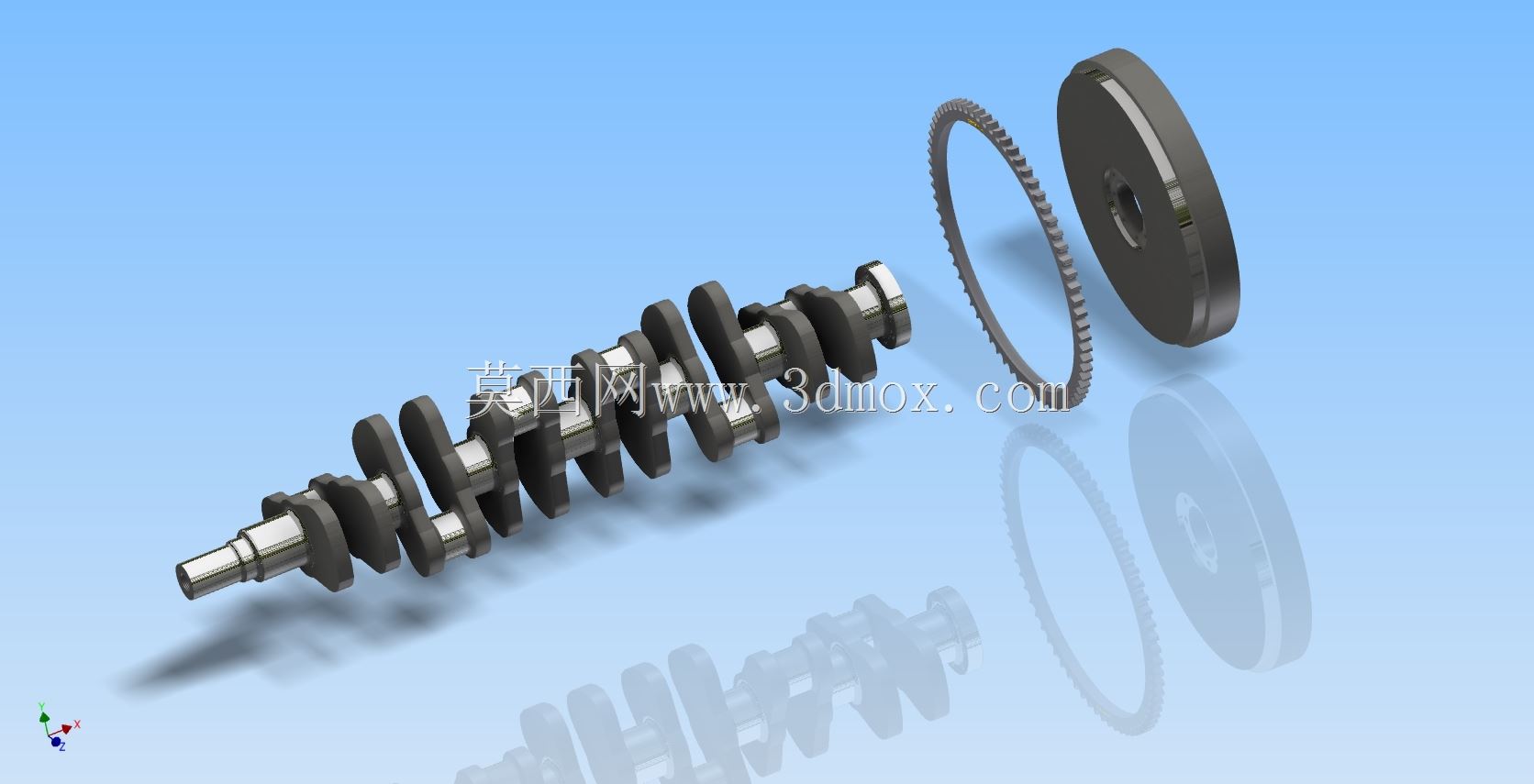

  这套动力传动组件的核心承载件为整体式锻造曲轴,沿轴向分布的多组曲柄销按照预设发火间隔角呈空间角度排布,每个曲柄臂都做了等重平衡块设计,平衡块的外轮廓经过偏心铣削处理,运转时可抵消活塞连杆组往复运动产生的一阶、二阶惯性力,降低整机振动幅值。曲轴两端的主轴颈采用阶梯轴结构,输入端预留有正时齿轮、带轮的安装定位轴肩,输出端设计有法兰连接面,通过铰制孔螺栓与飞轮组件刚性连接,法兰端面上的定位销孔可保证飞轮安装的周向位置精度,避免动平衡失效。

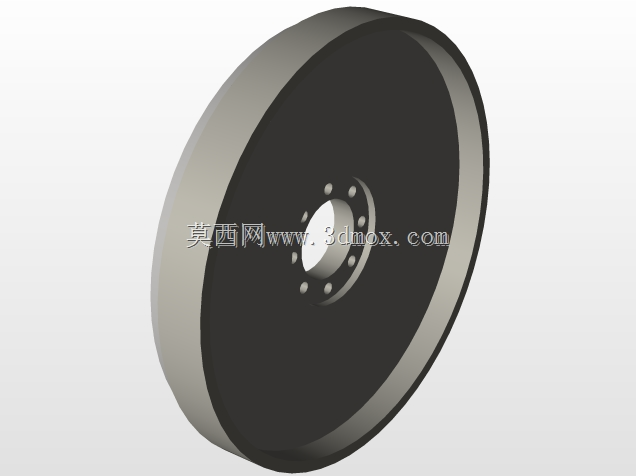

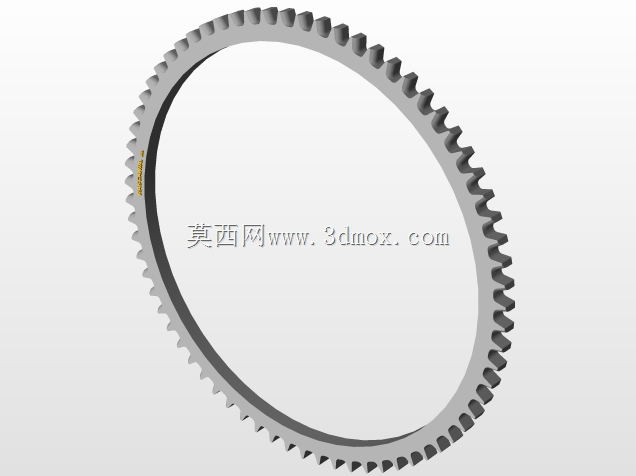

  配套的齿圈采用过盈压装工艺固定在飞轮外缘,齿形为渐开线圆柱直齿,齿部经过高频淬火处理,表面硬度满足起动机驱动齿轮频繁啮合冲击的工况要求,齿圈与飞轮的配合面设计有定位止口,压装时需保证齿圈端面与飞轮端面的平行度公差控制在0.05mm以内,防止启动时出现打齿、偏磨问题。飞轮本体为灰铸铁铸造的盘式结构,轮缘位置做了加厚处理,利用自身较大的转动惯量储存做功行程的能量,带动曲柄连杆机构越过上下止点,保证内燃机运转的转速均匀性,飞轮端面上刻有对应各缸上止点的正时标记,可在装配、调试时快速确认配气相位与供油提前角。

  从实际应用场景来看,这类组件主要适配小排量四缸往复式内燃机,广泛配套于小型工程机械、农用动力设备、固定式发电机组等动力单元,在设备运行过程中,曲轴将活塞的往复直线运动转化为旋转运动输出扭矩,飞轮齿圈则配合起动机完成整机的启动啮合动作。设计过程中,各部件的安装边界经过严格校核:曲轴主轴颈的同轴度公差需控制在0.03mm以内,避免运转时出现轴瓦偏磨;飞轮装配到曲轴后需整体进行动平衡测试,剩余不平衡量需满足对应转速等级的平衡精度要求,防止高速运转时产生异常振动传导至整机机架。

  结构细节上,曲轴的润滑油道采用斜向交叉钻孔设计,主油道的润滑油可通过内部通道直达各主轴颈、曲柄销的摩擦表面,为轴瓦提供持续压力润滑,油道孔口位置都做了倒角去毛刺处理,避免润滑油流动时产生紊流或杂质滞留。飞轮中心的安装孔与曲轴输出轴采用过渡配合,配合面的表面粗糙度控制在Ra1.6以内,保证扭矩传递的可靠性,同时方便后期维修拆卸。齿圈的齿向误差、齿距累积误差都按照对应精度等级管控,确保与起动机齿轮啮合时的侧隙处于合理范围,既不会因侧隙过小出现卡滞,也不会因侧隙过大产生啮合冲击噪音。

  在三维建模过程中,各部件的配合关系完全按照实际装配约束搭建,曲柄的偏心距、主轴颈与曲柄销的直径参数、飞轮的轮缘厚度、齿圈的模数与齿数都经过参数化定义,可根据不同排量的动力需求快速调整参数生成衍生型号,模型中还原了所有工艺倒角、退刀槽、油孔等细节特征,可直接用于后续的有限元强度校核、运动学仿真分析,也能作为装配工艺编制、维修拆装培训的可视化参考载体。
