做动力总成结构设计的工程师都清楚,曲轴是内燃机里把活塞往复直线运动转化为旋转扭矩输出的核心承载部件,这个集成了启动齿圈的多缸曲轴结构,在四冲程往复式内燃机里的应用覆盖了从乘用车动力、小型工程机械动力到固定式发电机组动力的多个场景,实际运行中要承受交变的燃气爆发压力、活塞连杆组传递的往复惯性力与旋转离心力,所有结构细节的设计都直接关联动力单元的运行可靠性与NVH表现。

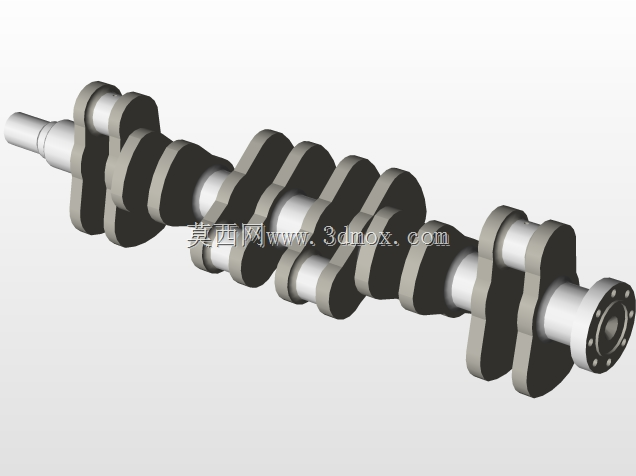

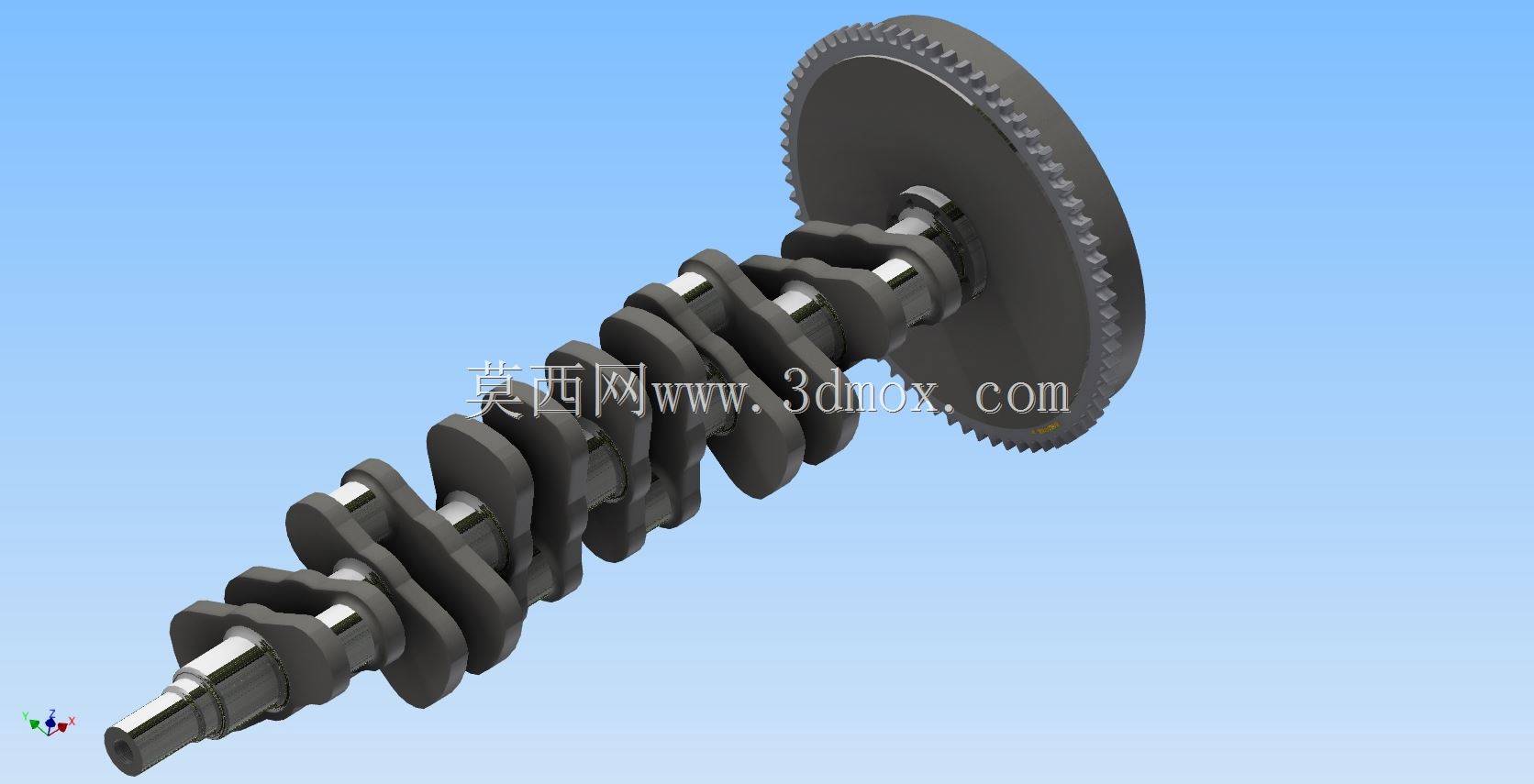

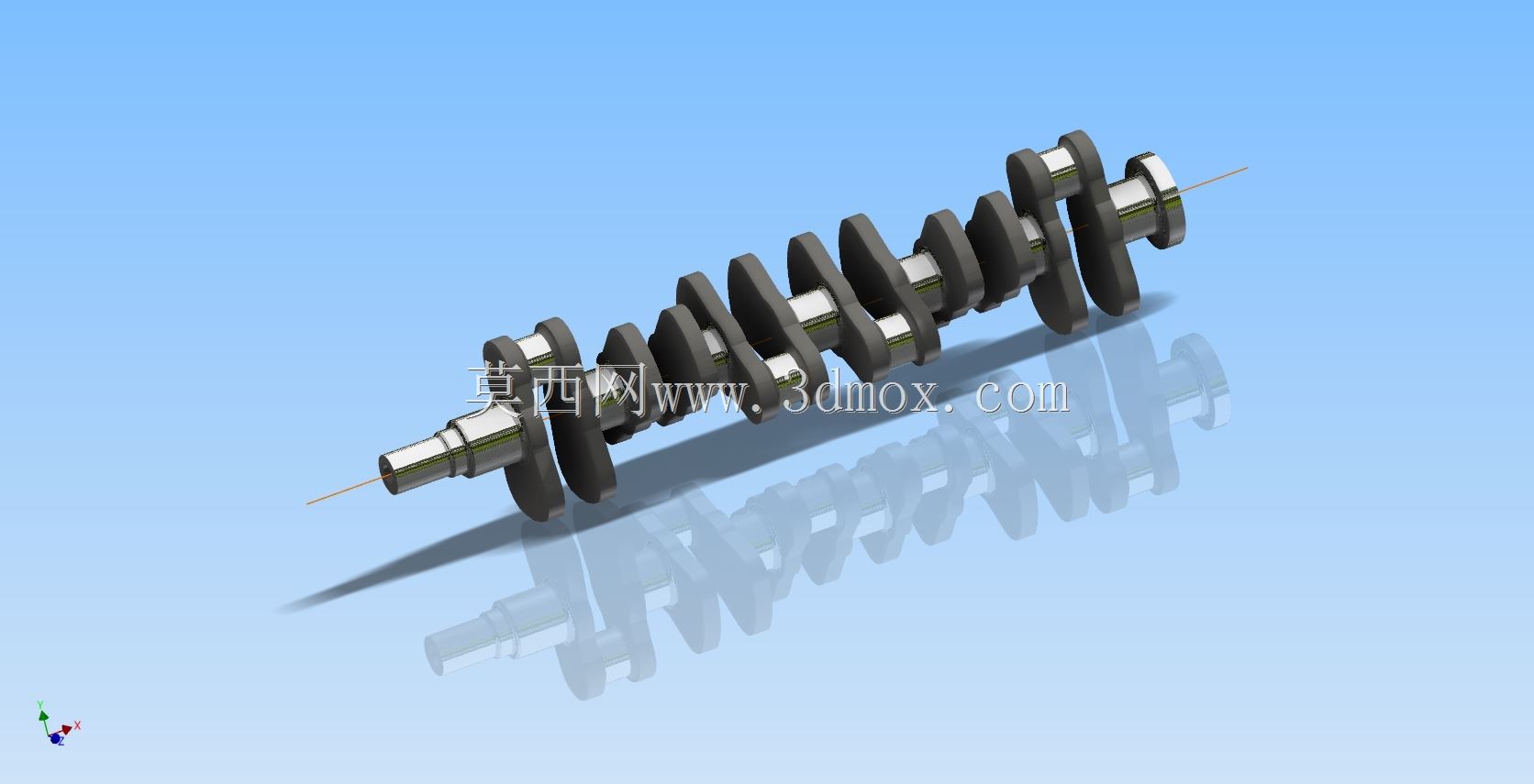

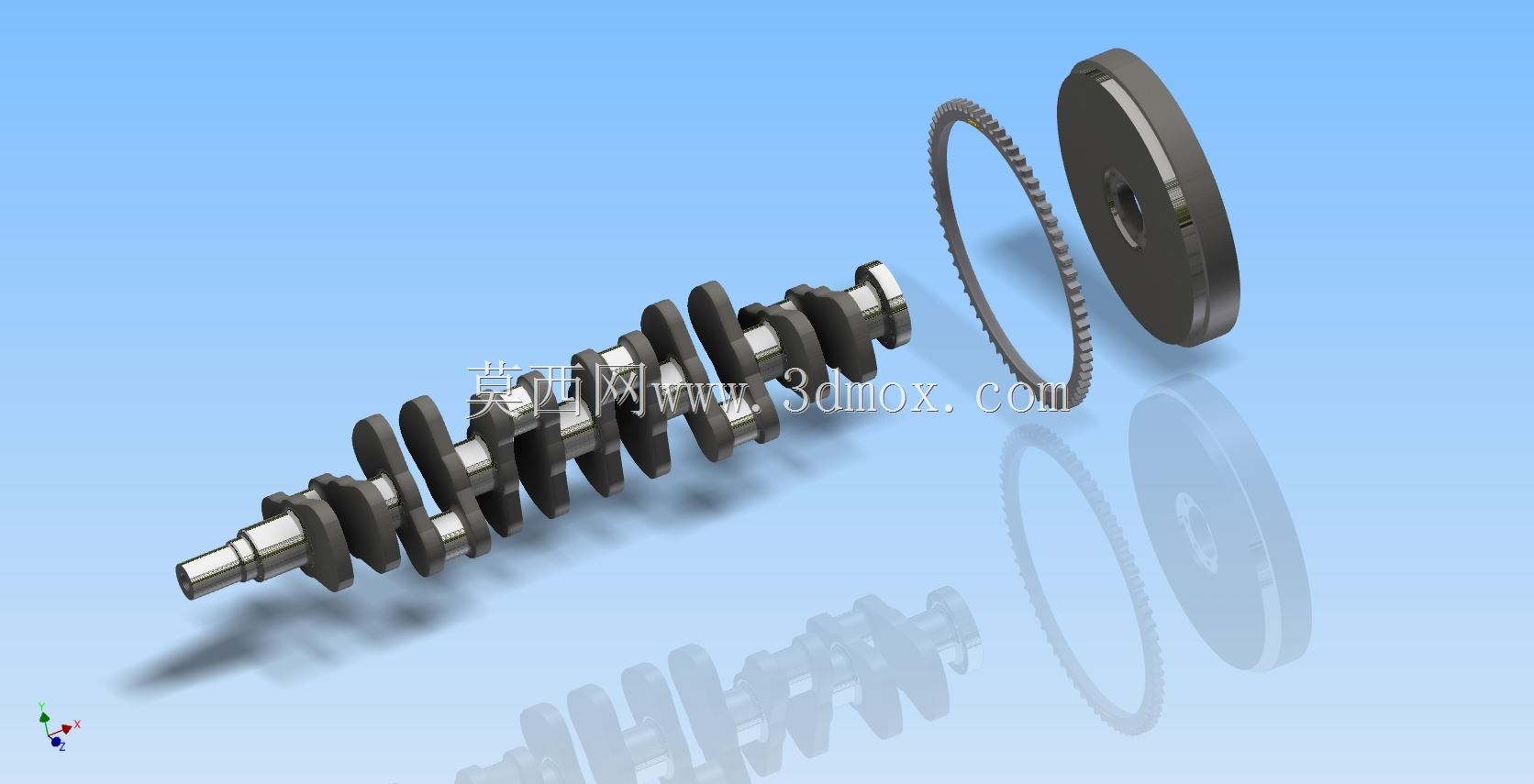

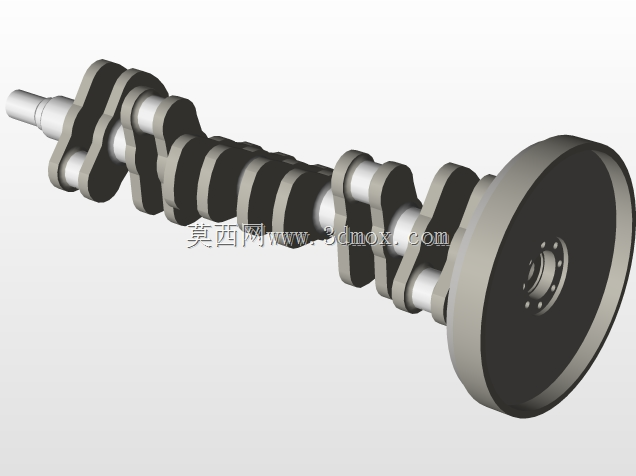

从结构功能来看,这个曲轴采用全支承设计,每两个相邻曲柄臂之间都设置主轴颈用于缸体主轴承座的安装定位,相比非支承结构能大幅降低高转速下的曲轴挠曲变形量,避免轴颈偏磨、油封泄漏这类常见故障。前端轴段预留了正时驱动、皮带轮的安装定位面与键槽结构,可匹配正时齿轮、减震皮带轮的装配需求,后端集成的大直径齿圈是启动系统的啮合部件,启动电机的驱动齿轮与该齿圈啮合时,就能带动曲轴完成初始转动,实现内燃机的启动点火,齿圈与曲轴飞轮端的过盈配合参数需要严格控制,过盈量不足会出现启动打齿、齿圈滑脱的问题,过盈量过大则会导致齿圈根部应力集中,冷启动时易出现齿圈断裂故障。
设计过程中首先要确定的是曲柄半径,这个参数直接决定内燃机的活塞行程,与缸径参数共同决定单缸排量,曲柄销的直径设计需要兼顾连杆大头轴承的比压与曲轴的整体减重需求,直径过小会导致轴承比压过高,润滑油膜难以建立,出现烧瓦故障,直径过大则会增加曲轴旋转质量,提升往复惯性力,拉高动力单元的平衡配重需求。曲柄臂的外形采用了椭圆形卸荷结构,在保证曲柄臂抗弯、抗扭截面模量满足强度要求的前提下,尽可能去除非承载区域的材料,降低曲轴整体转动惯量,同时在曲柄臂与主轴颈、曲柄销的过渡位置全部采用大圆角沉割滚压结构,避免截面突变带来的应力集中,从根源上降低曲轴疲劳断裂的风险,这个位置的圆角参数是曲轴设计的核心细节,圆角半径过小会导致应力集中系数陡增,圆角过大则会挤占轴瓦的安装宽度,影响轴承承载能力。
安装边界方面,主轴颈的同轴度公差需要控制在0.02mm以内,各曲柄销的相位角偏差不能超过±0.5°,否则会导致各缸配气相位、点火正时出现偏差,动力输出平顺性大幅下降。轴向定位通常设置在中间主轴颈位置,通过止推片控制曲轴的轴向窜动量在0.1-0.3mm区间,窜动量过大会导致连杆、活塞的偏磨,窜动量过小则会在曲轴热膨胀时出现卡滞故障。曲轴的动平衡等级需要达到G6.3以上,每个曲柄臂上的平衡块结构是根据往复运动质量、旋转运动质量的合力矩计算得出的,平衡块的外形需要避让缸体曲轴箱的内部加强筋、连杆运动轨迹,避免运行过程中出现运动干涉。润滑油道采用斜向交叉钻孔设计,从主轴颈表面的油孔连通至对应曲柄销的油孔,主油道的压力润滑油通过这个通道输送到连杆轴承位置,保证摩擦副的润滑与冷却,油孔的孔口位置都做了倒角抛光处理,避免应力集中,同时油道内部需要做去毛刺处理,防止金属碎屑进入轴承间隙造成划伤。
实际选型匹配时,这类集成齿圈的曲轴多用于直列四缸四冲程内燃机,主轴颈数量通常为5个,对应全支承结构,能满足最高6000rpm转速下的运行强度要求,前端的油封轴颈表面粗糙度需要达到Ra0.8以下,保证双唇口油封的密封可靠性,后端与飞轮连接的法兰面设置了定位销孔与螺栓孔,螺栓孔的位置度公差需要严格控制,保证飞轮安装后的同轴度,避免运转时出现端面跳动超差的问题。设计建模过程中需要对曲轴做有限元疲劳分析,模拟最大爆发压力工况、最高转速工况下的应力分布,对应力集中区域做结构优化,同时还要做曲轴系的扭振分析,匹配合适的扭转减震器,避免运行转速区间内出现共振问题。
