卡通风格仿生机器人造型三维结构设计

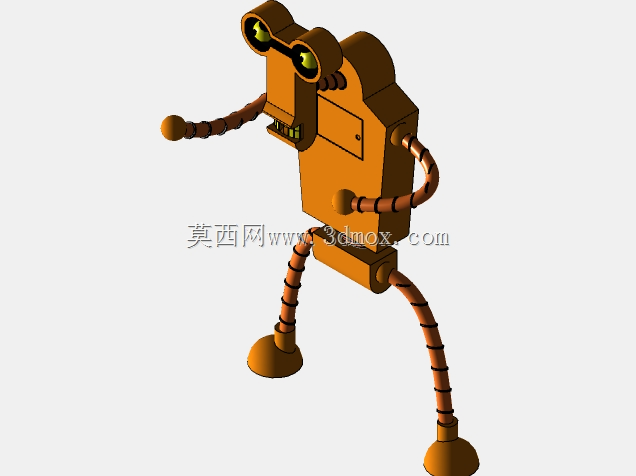

　　本次设计的仿生卡通机器人造型，最初的应用场景定位偏向科普展示教具、文创周边摆件以及青少年科创教学演示载体，区别于工业场景下追求作业精度与负载能力的工业机器人，该设计更侧重结构的可动性展示与造型辨识度的平衡，让非机械专业的受众也能直观理解连杆类关节、分段式肢体的运动逻辑。从功能特性来看，该造型的肢体部分采用分段波纹管式结构设计，这种结构并非单纯的外观装饰，每一段波纹管的衔接处都预留了转动副的安装空间，可实现肢体多维度的弯曲调整，手臂末端的球形端头既可以作为配重平衡肢体姿态，也能预留安装小型磁吸配件的接口，拓展不同的展示形态；头部的双筒观测结构采用偏心转轴设计，可实现独立的俯仰转动，模拟不同的观测视角，躯干部分采用盒式腔体结构，

　　内部预留了足够的走线空间与小型驱动模块安装位，若后续需要升级为可动电动版本，无需大幅修改主体外壳结构，仅需在腔体内部加装微型舵机与控制板即可实现基础动作。设计思路上，首先确定了整体的拟人化比例框架，将总高度控制在180mm左右，底座支撑脚的直径设置为35mm，保证静态放置时的重心落在支撑面范围内，不会出现侧翻问题；肢体部分的分段数量经过多次调整，手臂设置为5段可动节段，腿部设置为7段可动节段，既保证了足够的姿态调整自由度，又不会因为节段过多导致结构刚性不足，在无额外支撑的情况下无法维持设定姿态。外形尺寸方面，整体宽度在手臂完全展开时为220mm，自然收拢状态下宽度为120mm，躯干主体的厚度为45mm，安装边界上无需额外的固定基座，

　　底部的两个锥形支撑脚直接与放置平面接触，支撑脚底部预留了1mm深度的凹槽，可粘贴防滑硅胶垫，提升放置时的摩擦力，避免在光滑展示面上出现滑移。在结构细节处理上，躯干侧面的盖板采用卡扣式连接设计，无需螺丝即可拆卸，方便后续对内部腔体的元件进行调整或者更换，关节处的限位凸台经过反复校核，每个关节的转动角度限制在正负45度范围内，避免转动角度过大导致相邻节段出现结构干涉，同时也能防止关节处的走线因为过度弯折出现断裂问题。头部与躯干的连接采用单轴铰接结构，铰接轴的直径设置为4mm，采用过盈配合与头部连接，与躯干的安装孔采用间隙配合，保证转动时的阻尼感适中，调整到任意角度都能维持姿态不会自行下垂。该造型的结构设计充分考虑了3D打印的工艺特性，

　　所有的壁厚都设置为2mm，没有出现小于45度的悬空结构，打印时无需添加大量支撑即可完成成型，降低了制作门槛，适合作为三维建模教学的练习案例，也可作为文创产品的原型进行小批量制作，在科创教育场景中，可通过拆解该模型的关节结构，向学习者讲解转动副设计、重心配平、结构限位等基础机械设计知识点，相比枯燥的理论讲解，具象的卡通造型更能提升学习者的接受度。
