博世轮换动力用邦巴柴油机轮盘结构

　　在商用车动力总成、小型工程机械动力单元、农用作业机械的动力输出端，这类适配博世轮换结构的轮盘部件，是动力传递路径里容易被忽略但直接影响传动效率的核心零件。很多一线结构设计人员在做动力单元匹配时，往往只关注柴油机本体的功率扭矩参数，忽略了轮系匹配的细节，最终导致实装后出现传动打滑、轮盘偏磨、动力损耗超标的问题，这类轮盘的结构设计，恰恰是解决这类匹配问题的关键。

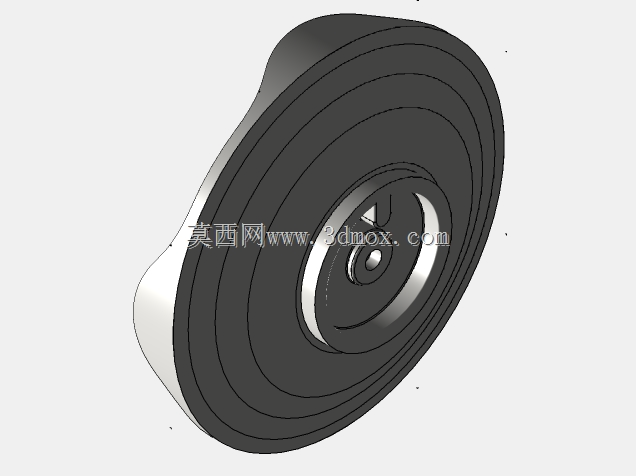

　　从实际应用场景来看，这类轮盘主要用在采用博世燃油喷射系统的小功率邦巴柴油机上，配套场景覆盖轻型载货车辆的辅件驱动、小型发电机组的动力输出、园林作业机械的动力传递，部分改装类非道路移动机械也会采用同款轮系结构做动力转换。不同于普通的皮带轮，这款轮盘的型面不是标准的圆柱回转面，外缘做了适配博世轮换结构的异形轮廓，这个轮廓是根据动力切换过程中的啮合轨迹做的拟合设计，能保证轮换机构在切入、切出动力传递路径时，不会出现刚性撞击，同时啮合接触面积能始终保持在设计阈值内，避免局部应力集中导致的轮缘崩裂。

　　从功能特性上看，这款轮盘承担了两个核心作用，一是作为柴油机曲轴端的动力输出件，将曲轴的旋转扭矩传递给下游的传动机构，二是配合博世轮换机构实现动力的接合与断开，不需要额外加装离合器结构就能实现空载启动、带载切换的功能，这对小型动力单元来说，能大幅简化整体结构，减少整机的零件数量，降低装配和后期维护的难度。轮盘的主体采用多层同心圆的加强筋结构，从中心安装孔向外缘逐步过渡厚度，中心区域因为要承受曲轴传递的交变扭矩，厚度做了加厚处理，同时中心孔内设计了定位卡槽，能和曲轴端的定位销精准配合，避免轮盘运转时出现周向窜动；外缘的异形型面做了表面硬化处理，硬度能达到和轮换机构接触件匹配的区间，既不会因为硬度过高导致接触件快速磨损，也不会因为硬度过低出现自身型面磨损失效。

　　设计思路上，这款轮盘没有采用常规的等厚度轮盘结构，而是根据不同半径位置的受力分布做了变厚度设计，在应力集中的安装孔周边、异形轮廓的拐点位置都做了圆角过渡，避免加工和使用过程中出现应力裂纹。轮盘背面设计了减重凹槽，在保证结构强度满足额定扭矩传递要求的前提下，尽可能降低轮盘自身的转动惯量，减少柴油机启动时的惯性负载，同时也能降低轮盘高速旋转时的风阻损耗。很多新手建模时容易忽略安装边界的问题，这款轮盘的轴向安装尺寸做了严格的控制，安装后端面和曲轴端面的贴合面平面度要求控制在0.02mm以内，轮盘的径向跳动量在设计时预留了调整余量，能适配不同加工精度的曲轴端安装位，不需要额外加调整垫片就能满足装配要求。

　　从安装边界来看，这款轮盘的中心安装孔孔径、螺栓孔分布圆直径都是匹配对应型号邦巴柴油机的曲轴端尺寸设计的，安装时不需要对曲轴端做任何改装，直接替换原有轮盘就能适配博世轮换结构。轮盘的最大外圆直径经过核算，在安装到对应柴油机上之后，和周边的机体盖板、油管、线束的最小间隙都能保持在安全距离以上，即使在最大热膨胀量的工况下，也不会和周边零件发生运动干涉。轮盘的异形轮廓在旋转过程中的最大扫掠空间也做了模拟验证，轮换机构在全行程动作时，和轮盘的接触轨迹完全覆盖设计的啮合区域，不会出现脱啮、半啮合的状态。

　　在实际选型匹配时，需要注意轮盘的额定传递扭矩要和柴油机的最大输出扭矩匹配，同时要确认轮换机构的接触滚轮宽度和轮盘的啮合面宽度匹配，过窄的接触滚轮会导致啮合面压强过大，加速磨损，过宽的滚轮则会出现干涉。这款轮盘的平衡精度是按照G6.3的等级做的设计，适合最高转速在3000rpm以内的柴油机使用，能保证高速运转时不会出现过大的振动，避免影响曲轴轴承的使用寿命。很多维修场景下替换这类轮盘时，容易忽略平衡校验的环节，直接装上去用，短时间内可能不会出现问题，但长期运转会导致曲轴端轴承承受额外的交变载荷，大幅缩短轴承的使用寿命，这也是结构设计和维修人员需要重点关注的细节。
