收割机传动用异形齿收割轮结构设计

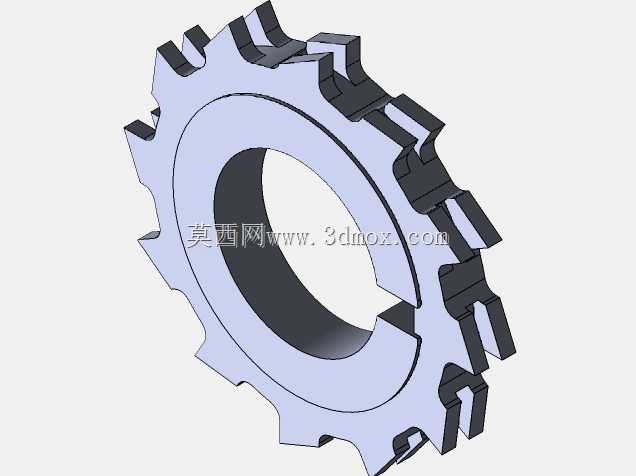

这类带异形凸齿的轮件主要应用于联合收割机的割台输送与喂入作业段，区别于常规传动齿轮，它的齿形并非标准渐开线，而是在轮缘外侧设置了带阶梯凸台的拨送齿，作业时既可以通过内孔与传动轴配合传递扭矩，也能依靠外侧的特殊齿形勾带、推送作物秸秆，避免喂入段出现秸秆打滑、堆积堵塞的问题，在稻麦、玉米籽粒收获的割台区域，这类轮件往往成对或成组布置，配合链条、拨禾杆完成作物从割台到脱粒腔的平稳输送。从结构设计逻辑来看，该轮件采用整体式实心轮体结构，中心设置等直径安装通孔，孔壁无键槽的设计说明它在实际装配时多采用胀套连接或者端面销钉固定，能够适应收割作业中频繁的载荷波动，避免键连接出现应力集中断裂的问题；轮缘的齿形分为两个功能段，靠近轮体内侧的是渐开线啮合段，用于和相邻传动齿轮啮合传递动力，外侧延伸出的带凸台齿段是作业功能段，每个齿的凸台都做了圆角过渡，防止勾挂秸秆时出现应力崩齿，轮体的厚度根据喂入量设计，齿顶的凸台高度刚好能够嵌入秸秆层的间隙，不会因为齿高过高扯断秸秆造成落粒损失，也不会因为齿高过低无法有效拨送作物。建模过程中首先在SolidWorks里选定前视基准面绘制轮体的中心孔与外圆轮廓，先通过方程式驱动的曲线绘制内侧啮合段的渐开线齿形，完成齿形阵列后再单独绘制外侧的拨送凸台轮廓，将凸台轮廓与基础齿形做合并裁剪，得到完整的轮缘截面草图，随后通过拉伸凸台命令生成基础轮体，再对每个齿的凸台边缘做等半径圆角处理，最后对轮体的两个端面做倒角，去除加工锐边。建模时需要重点控制安装孔与轮体外圆的同轴度公差，所有齿的周向等分角度误差要控制在允许范围内，避免装配后出现传动卡滞、拨送节奏紊乱的问题，同时要注意凸台与齿根的过渡圆角不能过小，否则实际铸造或者机加工时会出现应力集中，作业中受秸秆冲击容易出现断齿故障。这类轮件的安装边界需要匹配割台侧板的安装座尺寸，中心孔的直径要对应选配的传动轴径，轮体的总厚度不能超过割台两侧板的安装间距，齿顶圆的直径要匹配相邻输送件的中心距，保证拨送齿能够刚好接触到作物输送层，不会和相邻的护板、割刀组件发生运动干涉。实际作业中这类轮件的转速通常和割台喂入搅龙的转速匹配，设计时需要根据作物的亩产、喂入量调整齿的数量和凸台的伸出长度，针对高秆作物收获场景可以适当加大凸台高度，提升秸秆勾带能力，针对矮秆密植作物可以适当增加齿的数量，提升拨送的平顺性，减少作业中的落粒损失。
