锌蜗轮蜗杆31比传动啮合结构

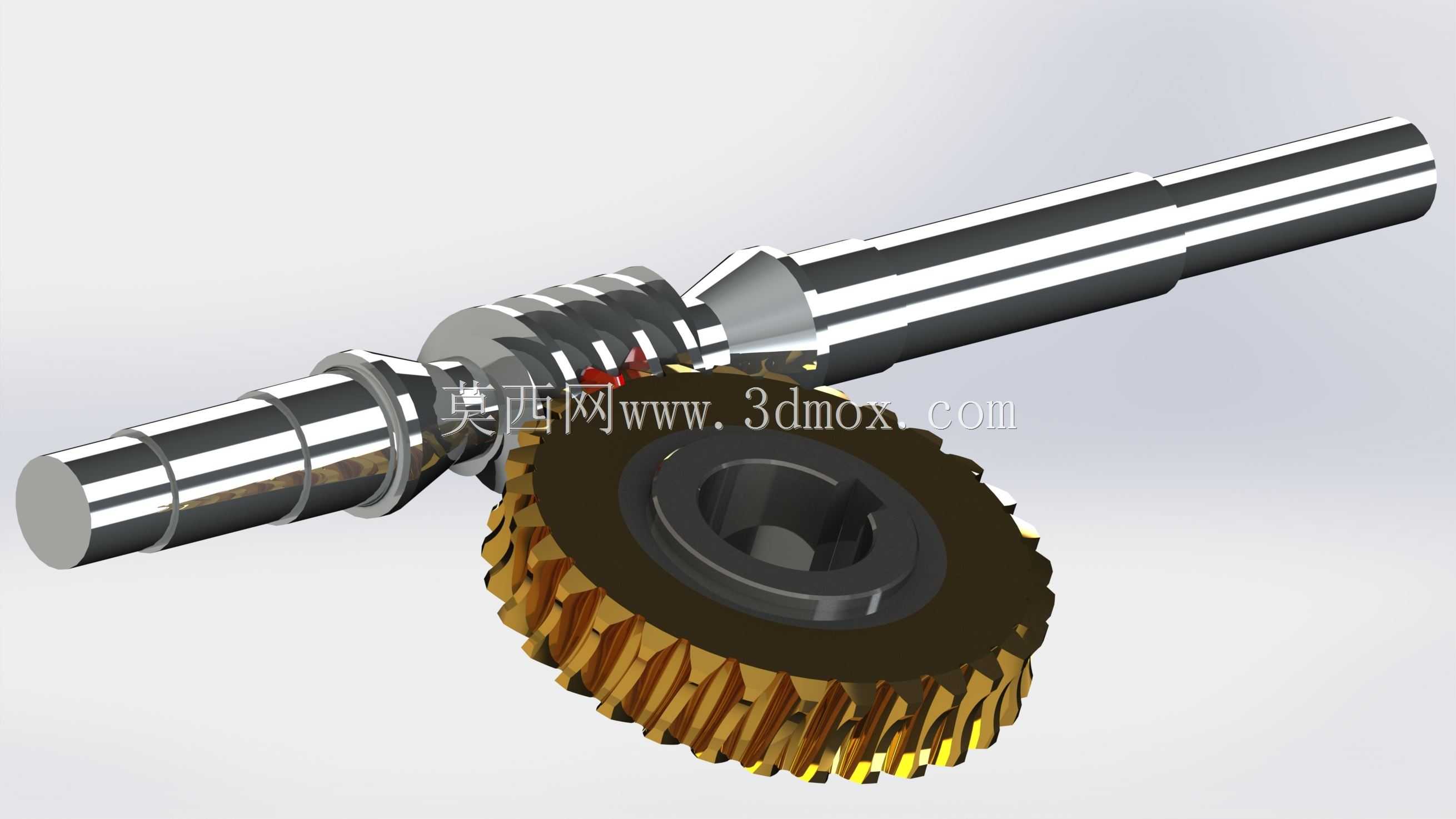

做传动结构设计的同行大多碰到过小空间大减速比的需求，这类场景里蜗轮蜗杆结构的适配性往往比平行轴齿轮组高不少，尤其是需要反向自锁、输入输出轴垂直交错的布局里，ZN型蜗轮副的应用占比一直不低。这次建模的31:1传动比锌蜗轮组，核心适配的是中小载荷的低速传动工位，比如小型输送线的驱动端、轻工设备的进给机构、自动化工位的分度传动单元，这类场景不需要太高的传动效率，但对传动平稳性、反向自锁性能有明确要求，能避免负载端倒拖引发的工位偏移问题。

建模前先梳理安装边界：蜗杆轴为阶梯轴结构，两端预留轴承安装轴颈，轴肩位置严格对应轴承内圈定位尺寸，输入轴端预留键槽用于联轴器连接，整体轴段的同轴度公差在建模时通过基准轴统一约束，避免后续工程图导出时出现基准偏差。蜗轮部分采用锌合金材质，轮齿的加工方式为平刃切削，建模时特意还原了刀具平面垂直于螺距螺旋线的齿形特征，齿面的渐开线轮廓通过螺旋扫描切除生成，先绘制蜗杆的齿廓螺旋线，导程对应31:1的传动比参数，再通过啮合关系生成蜗轮的对应齿槽，保证装配后齿侧间隙处于合理范围，既不会因为间隙过大出现传动回程误差，也不会因为过盈导致转动卡滞。

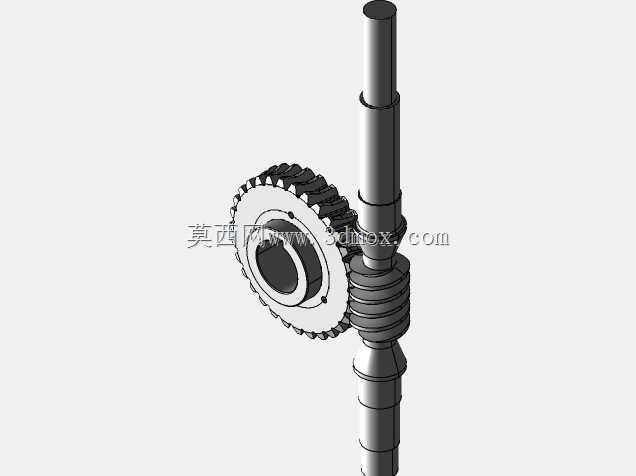

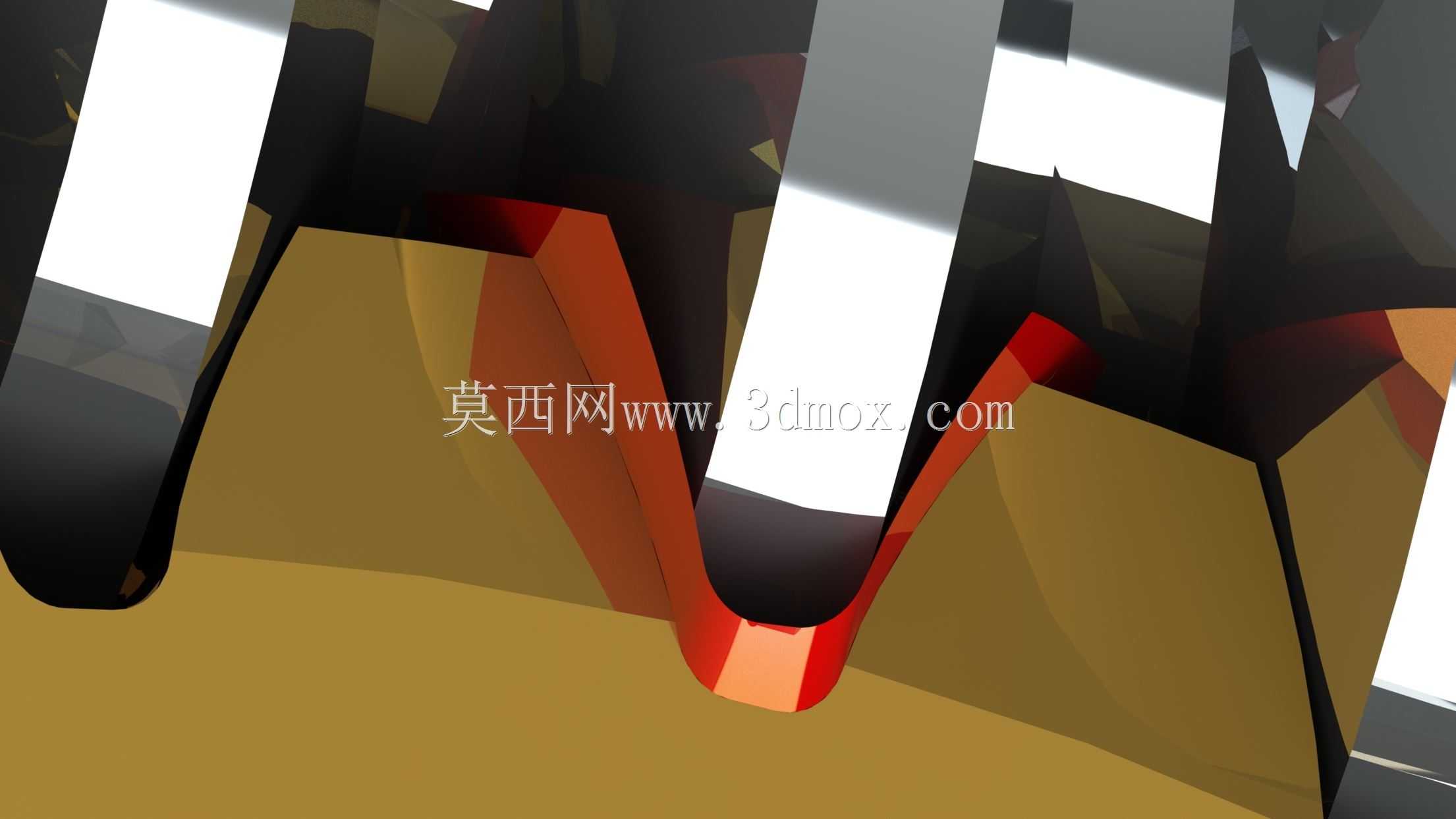

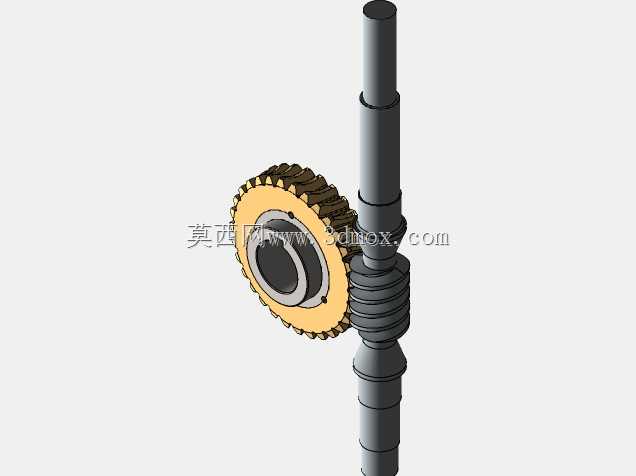

实际建模流程里，先在三维软件中绘制蜗杆的轴体毛坯，通过旋转特征生成阶梯轴的基础轮廓，再根据模数、头数参数绘制蜗杆齿的螺旋扫描路径，切除生成蜗杆齿形，之后对轴上的退刀槽、圆角、键槽特征逐一细化，所有工艺倒角都按照机械加工常规要求设置，避免出现锐边。蜗轮部分先绘制轮坯的旋转轮廓，包含轮毂、轮缘、腹板的结构，腹板上预留减重孔降低整体重量，之后根据蜗杆的啮合参数生成蜗轮的齿形，这里要注意ZN型蜗轮的齿形特点，不能套用普通渐开线圆柱齿轮的齿廓参数，否则装配后会出现啮合干涉。装配阶段先设置蜗杆轴的回转基准，再通过蜗轮蜗杆的机械配合约束，保证两轴中心距符合设计值，转动蜗杆时能带动蜗轮平稳转动，无卡滞、无干涉，齿面接触斑点的位置通过软件的干涉检查功能验证，确保接触区域处于齿面中部，符合实际装配要求。

这类传动组件的安装边界要注意，蜗杆两端的轴承座孔需要保证同轴度，蜗轮的安装端面要与轴线垂直，否则运行时会出现齿面偏磨，降低使用寿命。锌材质的蜗轮适配的是低速轻载场景，运行时的润滑方式采用脂润滑即可，不需要复杂的油路结构，整体结构紧凑，能在较小的安装空间内实现大减速比传动，同时具备反向自锁特性，在很多不需要频繁正反转的低速传动工位上，能替代多级圆柱齿轮减速结构，大幅缩小设备的整体体积。建模过程中所有特征都保留参数化关联，后续如果需要调整传动比、中心距或者轴段尺寸，只需要修改对应参数就能快速更新模型，不需要重新绘制全部特征，能提升后续改型设计的效率。
