ATLAS FILTRI大蓝20寸筒式过滤器外壳

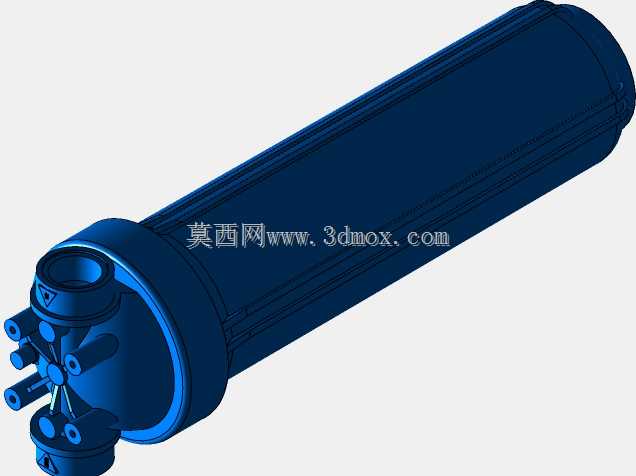

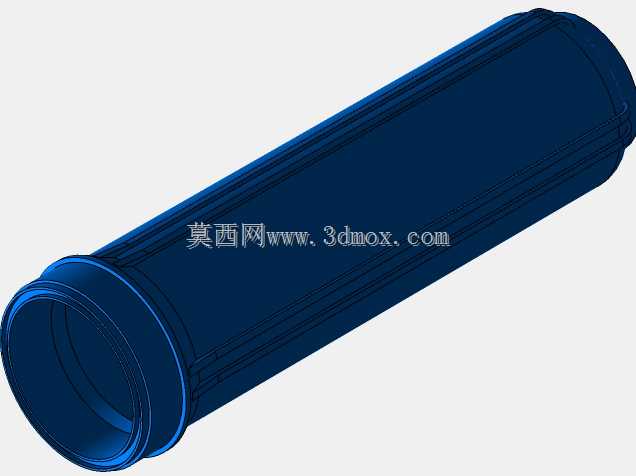

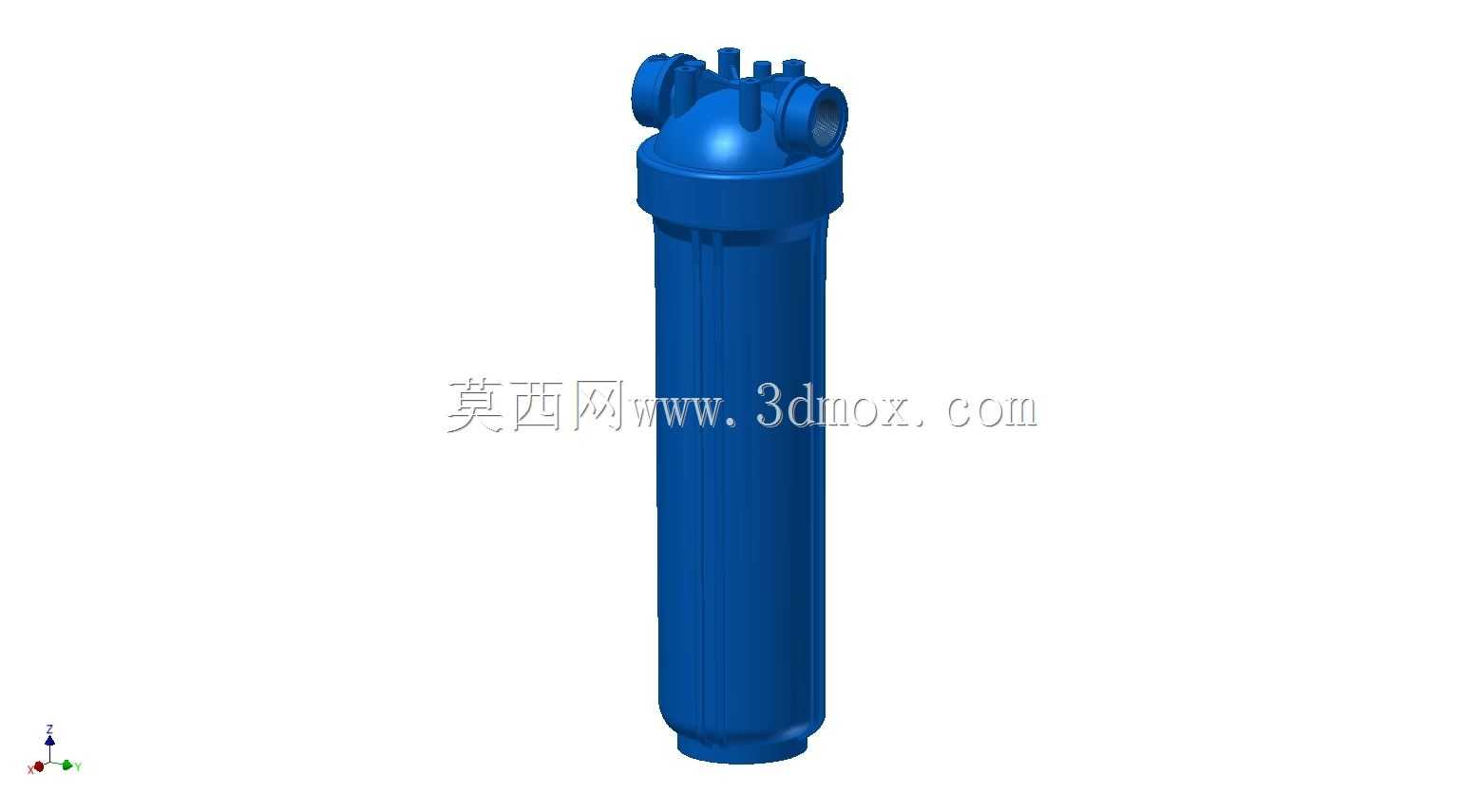

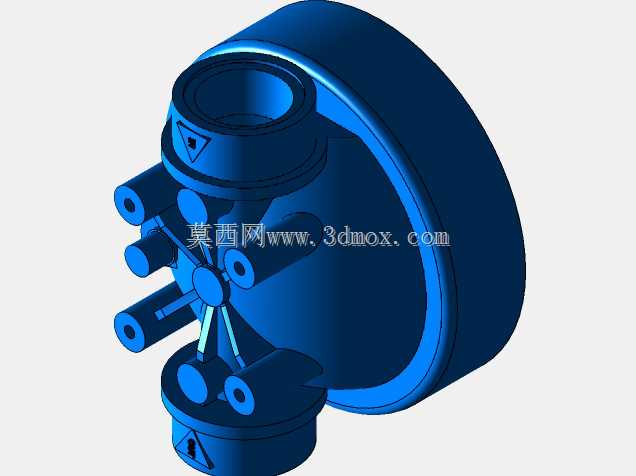

这款筒式过滤外壳主要面向民用给排水、小型商用净水、工业循环水预处理等场景的过滤单元配套使用，作为过滤滤芯的承载承压部件，其结构设计直接决定了过滤支路的运行稳定性与安装适配性。从结构设计逻辑来看，整体采用立式长筒构型，顶部集成进出水接口与排气、固定结构，这种布局能够最大化利用垂直安装空间，减少水平方向的占地需求，非常适合壁挂安装或者设备旁侧的管路集成安装，在小型净水设备间、家用入户水过滤点位、冷却循环水旁滤支路这类空间紧凑的场景中，这种立式结构的适配优势十分明显。顶部的接口采用1又1/2英寸BSPF管螺纹标准，属于给排水管路中常用的英制管螺纹规格，能够直接和同规格的镀锌管、PPR管、PVC管路通过对应接头实现密封连接，不需要额外做非标转接件，降低现场安装的改造成本。材质选用增强聚丙烯，这种材料本身具备良好的耐水腐蚀性能，同时相比金属壳体不会出现长期泡水后的锈蚀析出问题，适配饮用水输送的卫生要求，同时增强改性后的聚丙烯具备足够的结构强度，能够满足8.3bar的额定工作压力要求，覆盖常规市政供水压力、小型循环水泵出口压力的工况范围，不会出现正常工作压力下的壳体开裂、渗漏问题。设计过程中充分考虑了滤芯更换的操作便利性，筒身和顶部端盖的密封结构做了优化，日常更换滤芯时只需要旋开筒身即可完成内部滤芯的替换，不需要拆卸顶部的管路连接结构，大幅降低后期维护的操作难度。外形尺寸上，20英寸的规格对应适配同长度的标准熔喷滤芯、线绕滤芯、活性炭滤芯等通用过滤元件，安装边界上需要预留筒身轴向的拆卸空间，保证更换滤芯时筒身可以顺利从端盖上旋出，同时顶部接口的中心距、安装挂点的位置都做了标准化设计，能够兼容市面上同规格滤瓶的安装孔位，替换旧有损坏滤瓶时不需要重新打孔固定。壳体顶部的小接口分别对应排气和泄压功能，在初次通水或者更换滤芯后重启时，可以通过顶部排气阀排净筒内空气，避免气阻导致的水流量不足、管路异响问题，同时泄压结构能够在拆卸前释放筒内残余压力，避免带压拆卸出现喷水风险。整体壁厚设计做了均匀化处理，注塑成型时不容易出现缩痕、内应力集中的问题，长期承压使用过程中应力分布均匀，不会出现局部应力过大导致的开裂失效，筒身底部做了圆弧过渡，没有直角应力集中区，同时底部的加强筋结构提升了筒身的抗外压能力，避免运输、安装过程中受外力挤压出现变形。
