在化工流体输送、蒸汽管网、压缩空气系统以及小型工艺装置的管路设计中,超压保护始终是管路安全设计里不能省略的一环。这台角式结构的安全泄压阀,主要承担管路或承压设备在压力异常升高时的自动泄放任务,当系统介质压力超过弹簧预紧设定值时,阀瓣被介质推力顶开,多余介质从侧出口快速排出,待系统压力回落至安全区间后,弹簧力重新推动阀瓣闭合,避免介质持续泄漏,也防止承压部件因超压出现胀裂、密封失效甚至爆管风险。

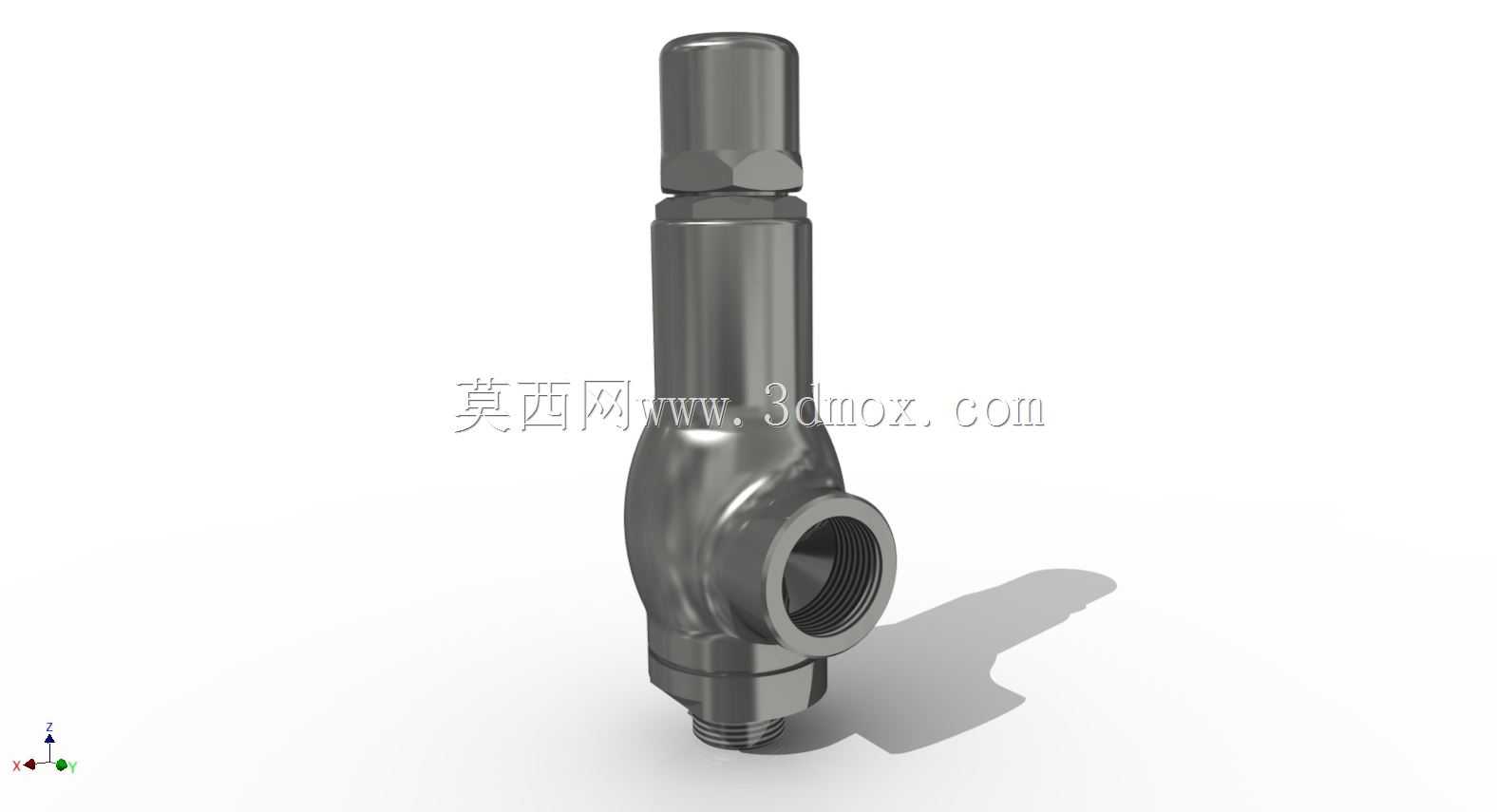

从现场布置角度看,该阀采用角向通径布局:底部入口为外螺纹连接,侧向外出口为内螺纹接口,入口公称通径对应3/4英寸BSPM外螺纹,出口对应1英寸BSPF内螺纹,这种进出口通径差异化设计并非随意设定——泄放侧通径大于入口,能够降低泄放过程中出口段的介质流速阻力,保证泄放流量足够覆盖系统超压时的最大泄放量,避免背压过高抵消阀瓣开启推力。阀体整体采用AISI316不锈钢材质,相比普通碳钢或黄铜材质,它在弱腐蚀性流体、水务处理、日化化工、海洋周边高湿盐雾环境下的抗晶间腐蚀能力更突出,长期使用不会因阀体锈蚀卡滞阀瓣运动部件,适配的介质范围涵盖水、低压蒸汽、惰性气体、轻度腐蚀性工艺流体。

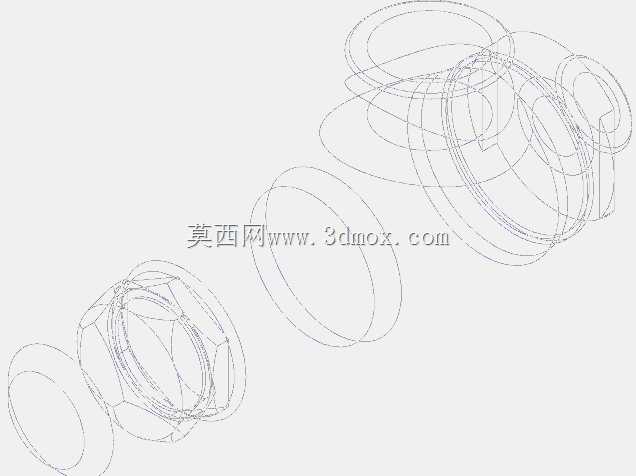

建模过程中首先要理清内部运动链的装配关系:阀体内腔的导向段需要和阀瓣外圆柱面保留合理滑动间隙,间隙过小会在介质温度升高出现热膨胀时卡涩,间隙过大则会导致阀瓣启闭过程中偏摆,造成密封面错位泄漏。顶部的弹簧腔结构从阀体上端向上延伸,弹簧被封装在圆柱形护罩内部,顶端的调整螺塞用于改变弹簧预压缩量,现场调试时通过旋转调整螺塞即可改变阀门开启压力,调整完成后外侧的锁紧螺母会锁死调整位置,避免设备运行振动导致设定压力漂移。
外形安装边界方面,整阀沿竖直方向的总高度远大于阀体横向宽度,底部入口螺纹段的轴向长度需要预留足够拧入管路的啮合长度,侧出口的内螺纹端面要留出安装泄放管路的操作空间,尤其是在采用扳手拧紧出口管接头时,不能让阀本体的圆柱形弹簧护罩和扳手发生运动干涉。阀体中部的流线型转折段采用圆滑过渡造型,而非直角焊接结构,一方面锻造或机加工成型时能减少转角处的应力集中,长期承受压力交变载荷时不易在转角位置产生疲劳裂纹,另一方面介质从底部入口向上流动后转向侧出口的流道更顺畅,泄放时的流阻损失更低,也减少了高速介质冲刷阀体转角壁面造成的冲蚀磨损。
密封结构设计上,阀瓣和阀座的密封面采用锥面配合形式,相比平面密封,锥面在闭合时能产生更大的线接触比压,即便介质中夹带少量微小固体杂质,也更容易被介质流冲离密封面,降低密封面压伤导致内漏的概率。阀体上下两端和弹簧腔、入口段的连接螺纹都做了同轴度约束,保证整条阀瓣运动轴线和入口流道轴线重合,阀门开启时阀瓣升降动作不会出现侧向偏载。

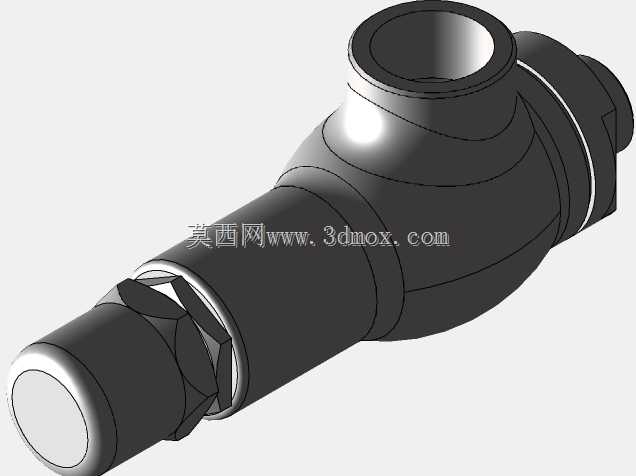

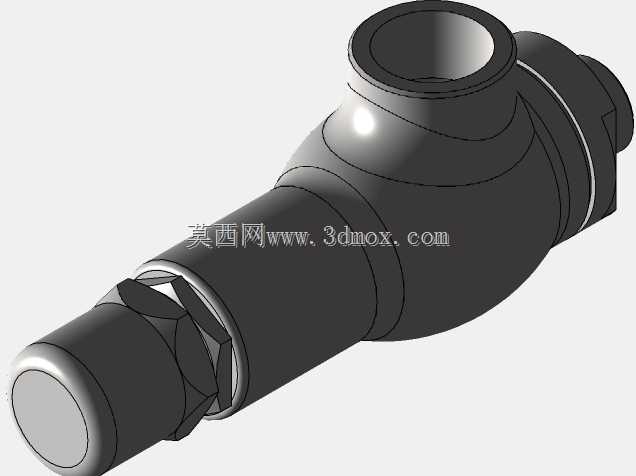

在系统选型匹配时,除了核对接口螺纹规格、设定压力等级为40bar表压之外,还要核算阀门的有效泄放面积是否满足被保护系统的最大超压泄放量需求,出口侧连接的泄放管路要沿介质流向保持顺畅,不得在出口处加装可能造成额外背压的截止阀或狭窄弯头,若泄放介质为高温蒸汽或有害流体,出口管路还需引至安全回收区域。三维建模时除了还原外部可见的阀体轮廓、顶部护罩、六角锁紧结构、侧接口螺纹外形,还需要把内部弹簧、阀瓣、导向套的装配间隙关系同步体现,在做管路整体干涉检查时,可以直接把该阀模型装配到罐体顶部、管路分支节点位置,核验阀门安装后周边管道、支架的操作空间是否满足后期检修、重新整定压力的拆装需求,避免现场施工完成后才发现阀门顶部调整位置被相邻管线遮挡,无法开展压力校准作业。
- 上一篇:法兰式Y型不锈钢管道过滤器
- 下一篇:不锈钢二通仪表歧管针型截止阀
- 全部评论(0)
- 模板大小: 633.78 KB
- 售价:5金币
- 下载次数: 327
- 系统要求: STEP / IGES,Autodesk Inventor,Rendering
- 软件分类: 阀门
