超双相不锈钢三通手动球阀结构设计

　　这款三通式手动球阀的三维结构，围绕小口径高压管路里的介质换向与截断需求展开，阀体采用超双相不锈钢材质，适配腐蚀工况与较高压力等级的管路系统。从现场布置角度看，1/4英寸BSP内螺纹接口属于仪表与小口径工艺管线中很常见的连接规格，ISO 228-1对应的平行管螺纹在装配时依靠端面或配合密封实现可靠连接，建模时需要把螺纹有效旋合长度、端口倒角以及阀体两侧接口的同轴关系表达清楚，避免后续生成工程图或进行管路干涉检查时出现接口位置偏差。

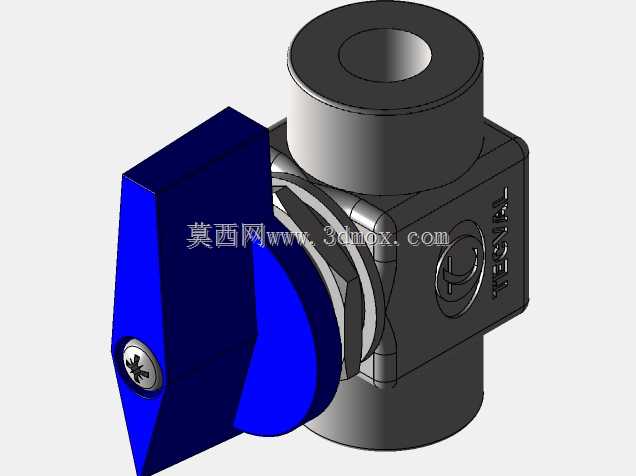

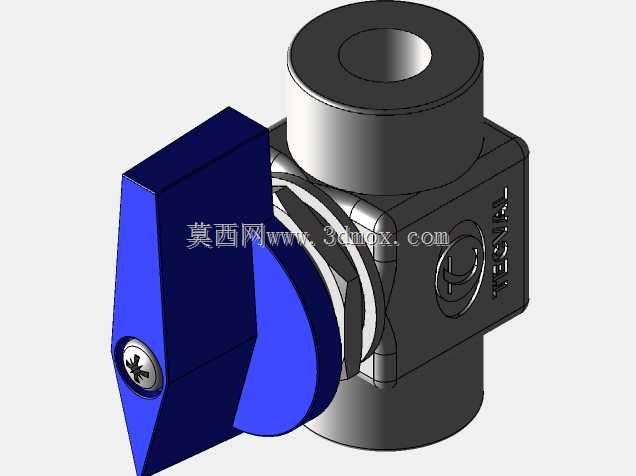

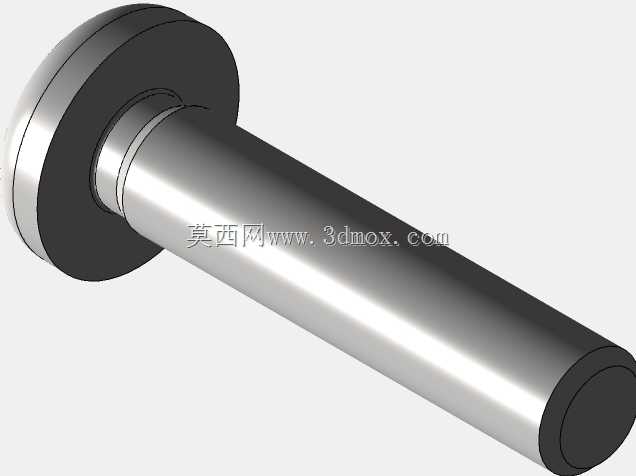

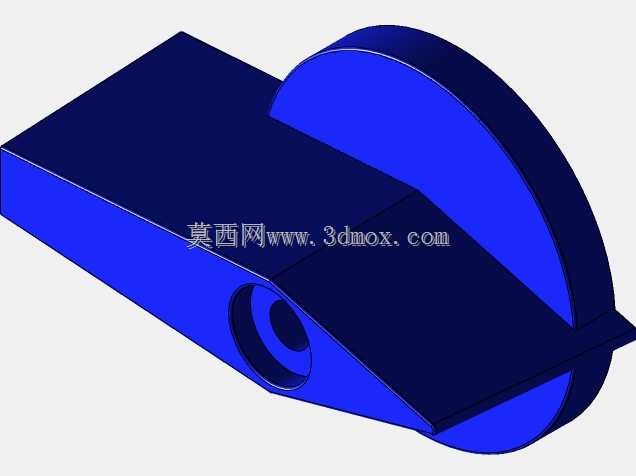

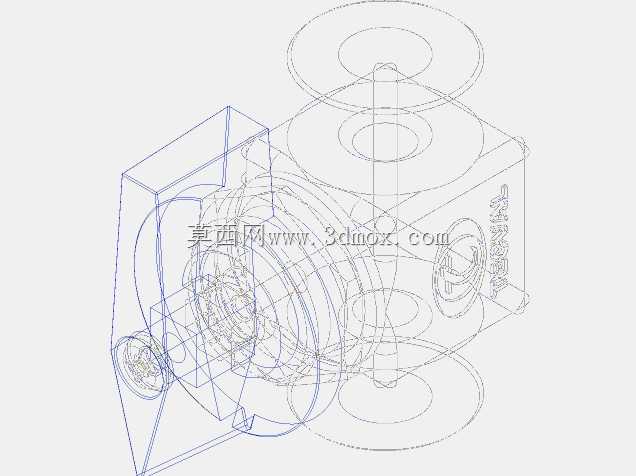

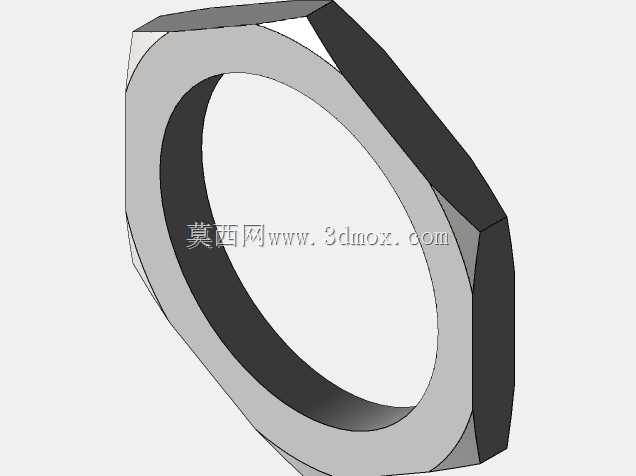

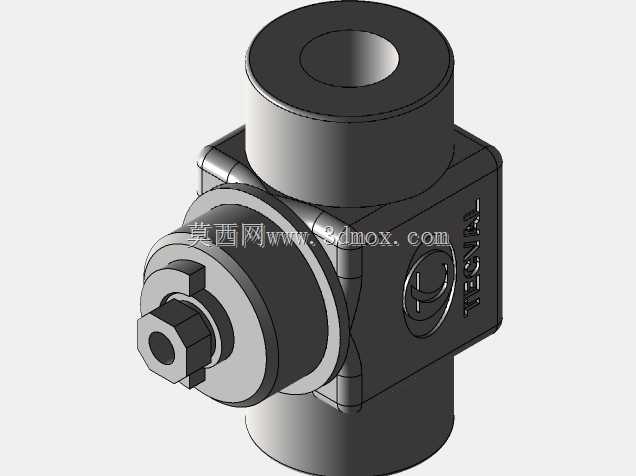

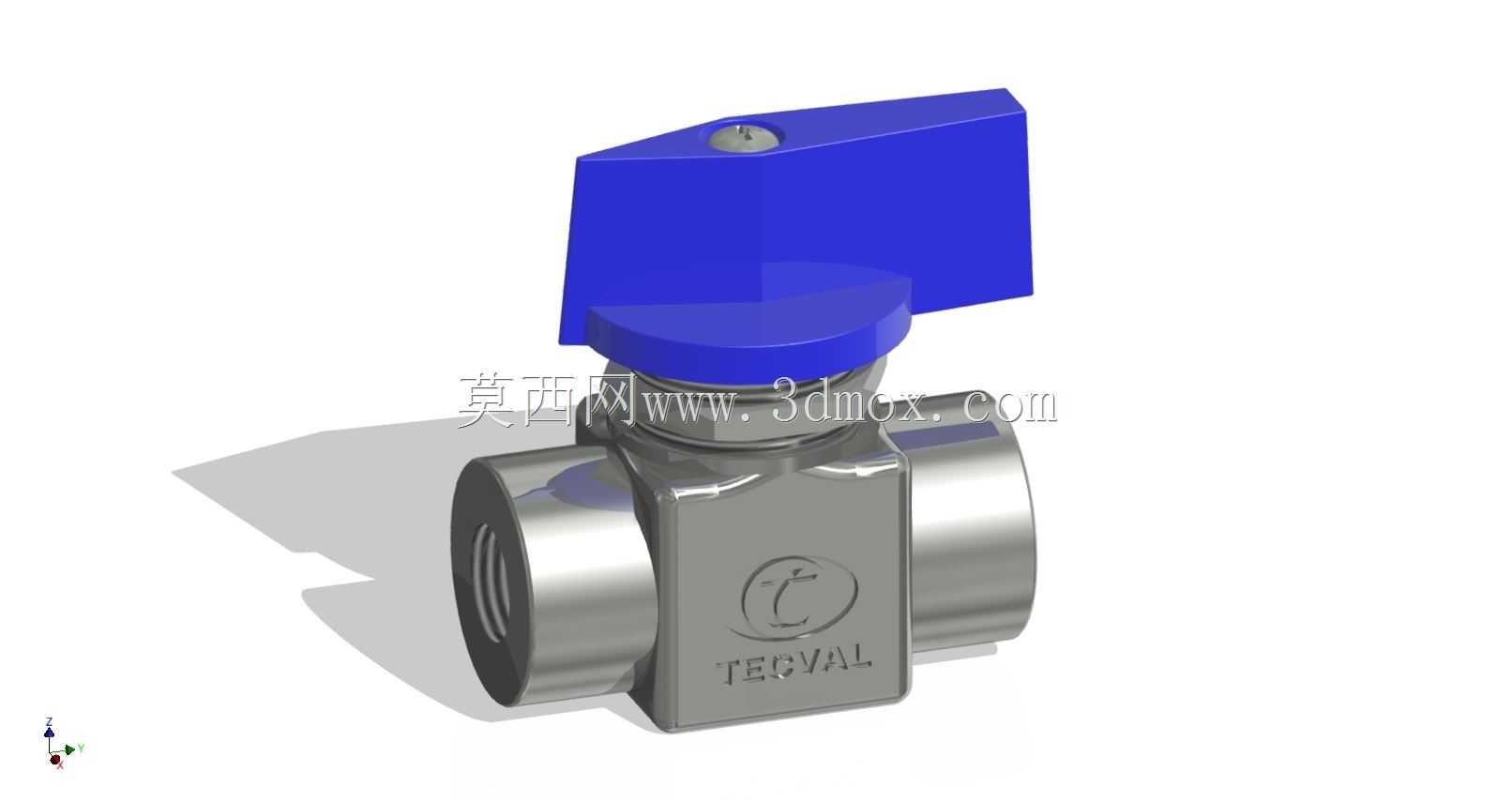

　　球阀本体采用方体阀腔加圆柱形接口的组合外形，这种结构在紧凑安装空间里比铸造异形阀体更容易控制加工基准。三个接口呈三通布置，内部阀芯通过旋转改变流道连通关系，可实现两路切换、合流或分流；手柄转动90度即可完成开关动作，适合操作人员在设备旁快速调节。蓝色手柄位于阀体顶部，握持面较宽，扳动时力臂明确；手柄与阀杆之间设置扁位或嵌合结构，使扭矩能够直接传递到阀芯，减少空程。阀杆穿出阀体的位置需要考虑填料密封和压盖结构，高压工况下这一区域是外漏控制重点，因此模型中阀杆、填料函、压盖和止推部位的层级关系应完整保留。

　　设计思路上，全通径流道能够降低介质通过时的局部阻力，对于含有少量颗粒或要求压力损失较小的管路更有利。阀芯与阀座之间的密封副是球阀功能核心，换向过程中既要保证密封面贴合，又要避免装配过紧导致操作扭矩过大。超双相不锈钢材料兼具较高强度和耐氯离子腐蚀能力，常见于海洋平台、海水处理、化工加注以及腐蚀性流体控制场景；在这些环境中，阀门不仅承受100bar级别的内部压力，还要面对温度波动和外部腐蚀，因此阀体壁厚、过渡圆角和端部承载面积都不能按普通黄铜迷你阀处理。

　　从安装边界看，该阀整体高度由阀体、阀杆、手柄叠加构成，顶部手柄在全开和全关位置会占据不同水平投影，设备布局时应预留手指操作和扳手辅助空间。三个螺纹接口的方向决定了管线接入方式，方体外形虽然便于夹持，但相邻管道、接头和管箍仍需留出旋拧余量。若将其放入撬装设备、分析仪器柜或小型液压站中，还要核对手柄旋转扫掠范围，避免开启后与墙板、邻近阀件或电缆桥架相碰。

　　三维建模时，可先按接口中心线建立三通基准，再完成阀体外形、内腔、阀芯球孔和密封座的装配关系。阀体表面的品牌标识与流向特征属于外观细节，真正影响选型和装配的是接口高度、中心距、手柄极限位置、阀杆轴线以及端面到端面尺寸。内腔流道应与接口公称通径保持连续，转折处避免出现突兀台阶；阀芯在不同转角下与三个通道的遮挡关系，应通过装配约束或运动仿真检查，确认换向逻辑正确。对于结构设计人员，这类模型既可用于小口径高压管路的空间校核，也可作为耐腐蚀三通球阀系列化设计的参考基础。
