不锈钢二通仪表歧管针型截止阀

　　现场压力变送器、压力表引压点的排布，往往受工艺管道开孔位置、检修空间和保温层厚度多重制约，直接在主管上接表既容易出现引压管弯折应力，也给后续排污、隔离、校准留下隐患。这款二通仪表歧管阀就是针对这类测点开发的集成式引压部件，把高压侧截断与仪表侧通断两个针型截止结构合并在一块锻造阀体内，省去现场两段短接、两对接头和额外支架，泄漏点数量随之下降，紧凑布局在海上平台计量撬、加氢装置取样盘、天然气调压柜这类空间紧张的场合尤其受用。

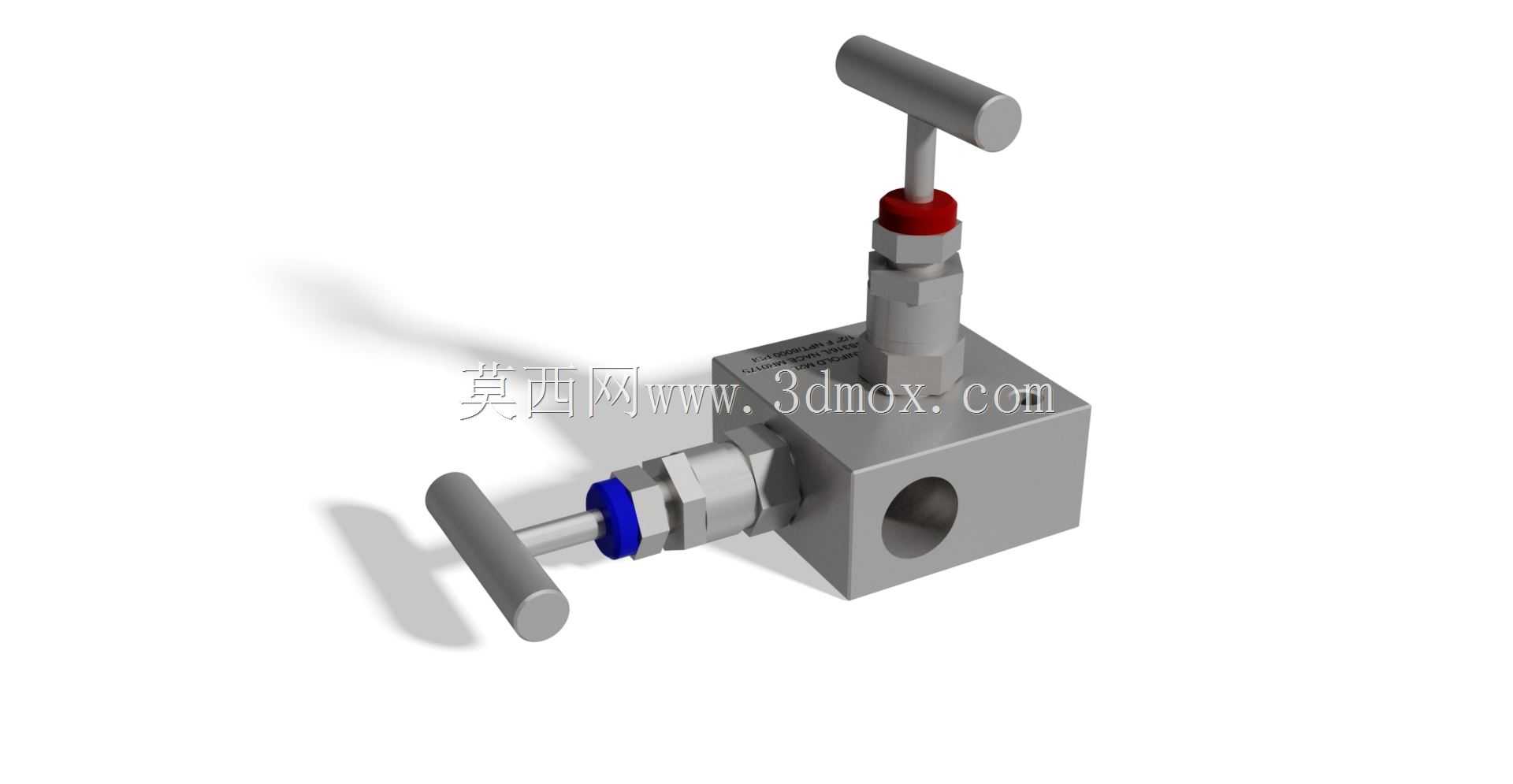

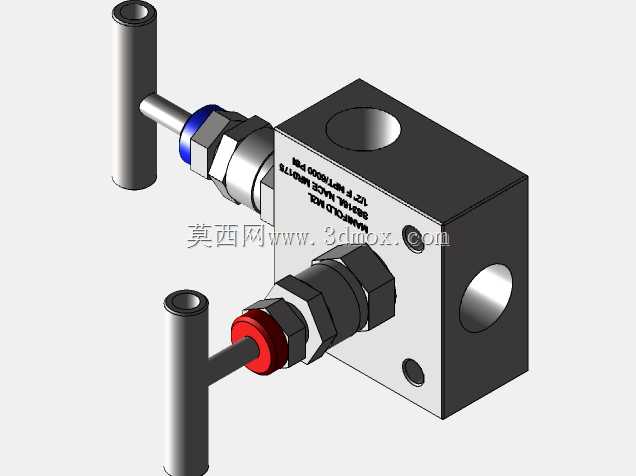

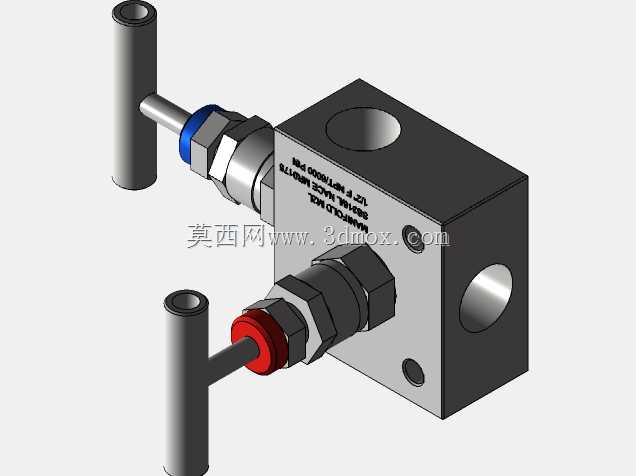

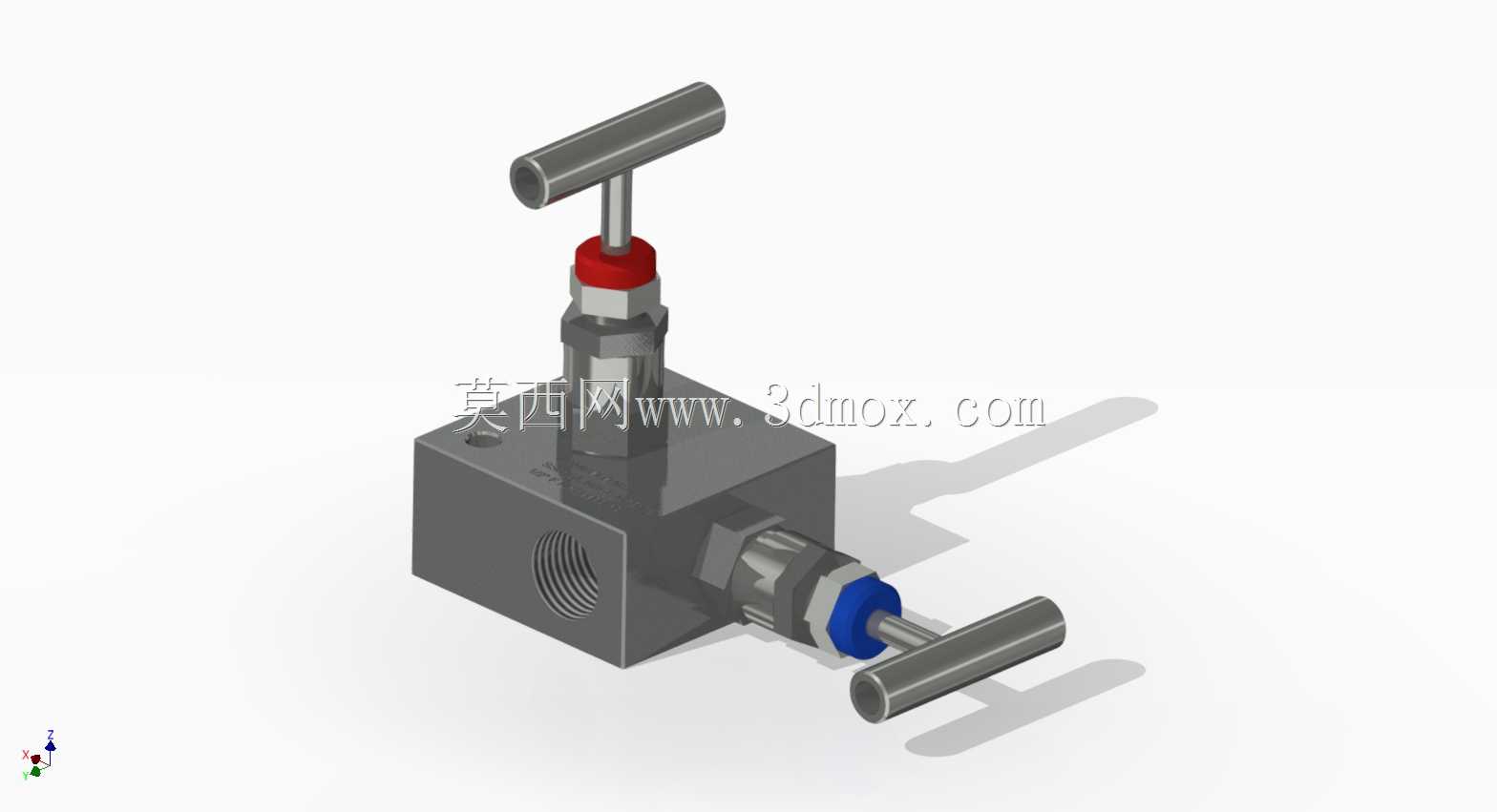

　　从结构思路上看，阀体采用方块式整体锻件，流道在实体内部钻孔成型，避免铸件缩松带来的高压渗透风险；两个操作手轮分别布置在相邻侧面，手轮杆带T型握持手柄，戴劳保手套也能获得足够力矩，阀杆密封段设置红色、蓝色标识环区分通路，巡检人员远距离即可判断阀位状态。接口采用1/2英寸NPT内螺纹，这是美标仪表系统最常见的引压规格，锥螺纹配合聚四氟乙烯生料带或螺纹密封脂，可在6000PSI即413bar额定压力下长期工作，材质选用AISI316奥氏体不锈钢，耐大气腐蚀与中等腐蚀性介质能力突出，在含硫天然气、化工弱酸介质、海洋盐雾环境中都有成熟应用记录。

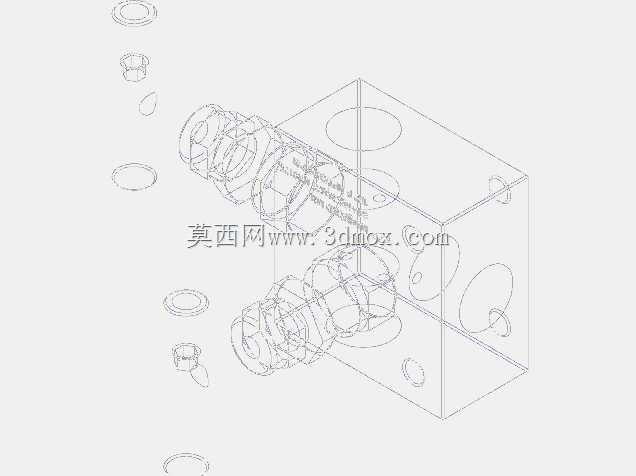

　　建模时需要重点还原几处影响装配的边界：阀体方块的棱边倒角、底部安装面平面度、NPT螺纹孔的沉刀深度都要按实物比例体现，针阀手轮全开位置高出阀体顶面约一倍阀体高度，手轮旋转半径要在三维布局里预留操作空间，避免手轮打到相邻变送器表头或电缆桥架；侧向手轮轴线与垂直手轮轴线在水平面投影呈90度，两个手柄末端的圆柱握把直径一致，操作时互不干涉。阀体侧面的工艺通孔为内螺纹接口，建模中保留了螺纹底孔与端口倒角，方便工程师直接对接1/2NPT引压短节；阀杆填料压盖、锁紧螺母、行程限位台阶均按装配关系分层绘制，可用于出工程图、做干涉检查，也能导入管路应力分析软件作为刚性元件参与撬块模态计算。

　　实际选型中，这类二阀组通常一端接工艺根部阀来压，另一端接压力/差压变送器，配合排污塞可实现在线排凝、仪表更换而不停车；针型阀芯采用锥面硬密封，微调开度时流量线性可控，既可以做截止隔离，也能在吹扫、标定回路里充当节流件。三维模型把阀体流道走向、手轮操作方位、接口中心距都表达清楚，结构设计人员在做仪表盘排布时，可以直接把模型放入装配体，核对扳手空间、保温层间隙、引压管弯曲半径，提前发现现场无法下扳手的尴尬；对加工工艺人员而言，方块锻件六面加工、深孔钻削、阀杆孔同轴度要求也能通过模型剖切直观评估，安排铣、钻、攻丝、装配试压工序时更有依据。
