铸铁弹性爪式挠性轴用联轴器

　　这套结构针对中小功率旋转设备中两轴之间存在轻微同轴偏差的工况展开，常见于泵组、输送传动、风机、搅拌单元以及紧凑型电机输出端。现场安装时，电机轴与被驱动轴很难长期保持理想的绝对同心，基础沉降、轴承间隙、加工误差和热膨胀都会带来径向、角向或轴向错位。若采用刚性联接，偏差会直接转化为轴、轴承和密封件上的附加载荷；爪式挠性结构则通过中间弹性卡盘吸收这些错位，使传动链在运行中保持较平稳的扭矩传递。

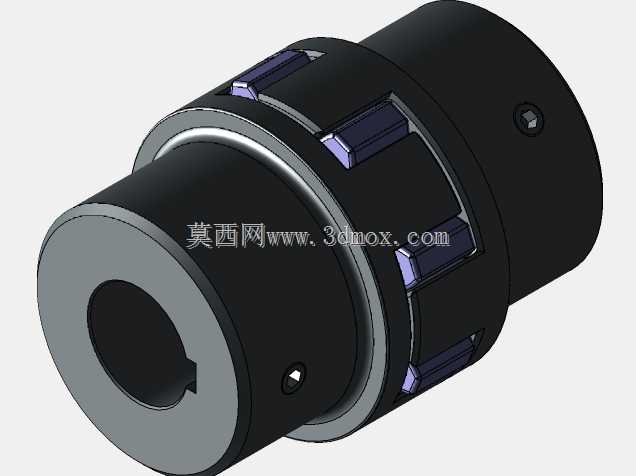

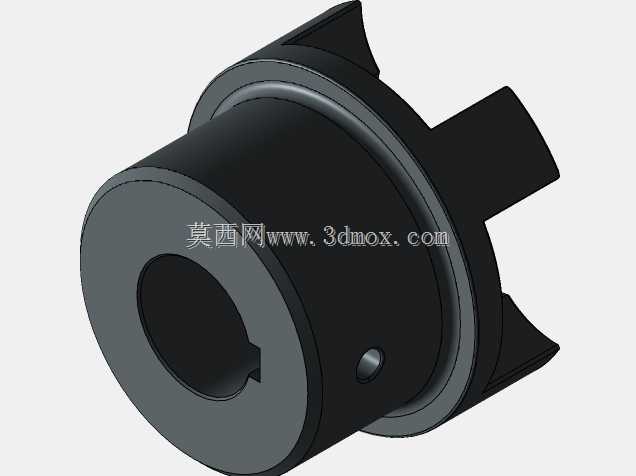

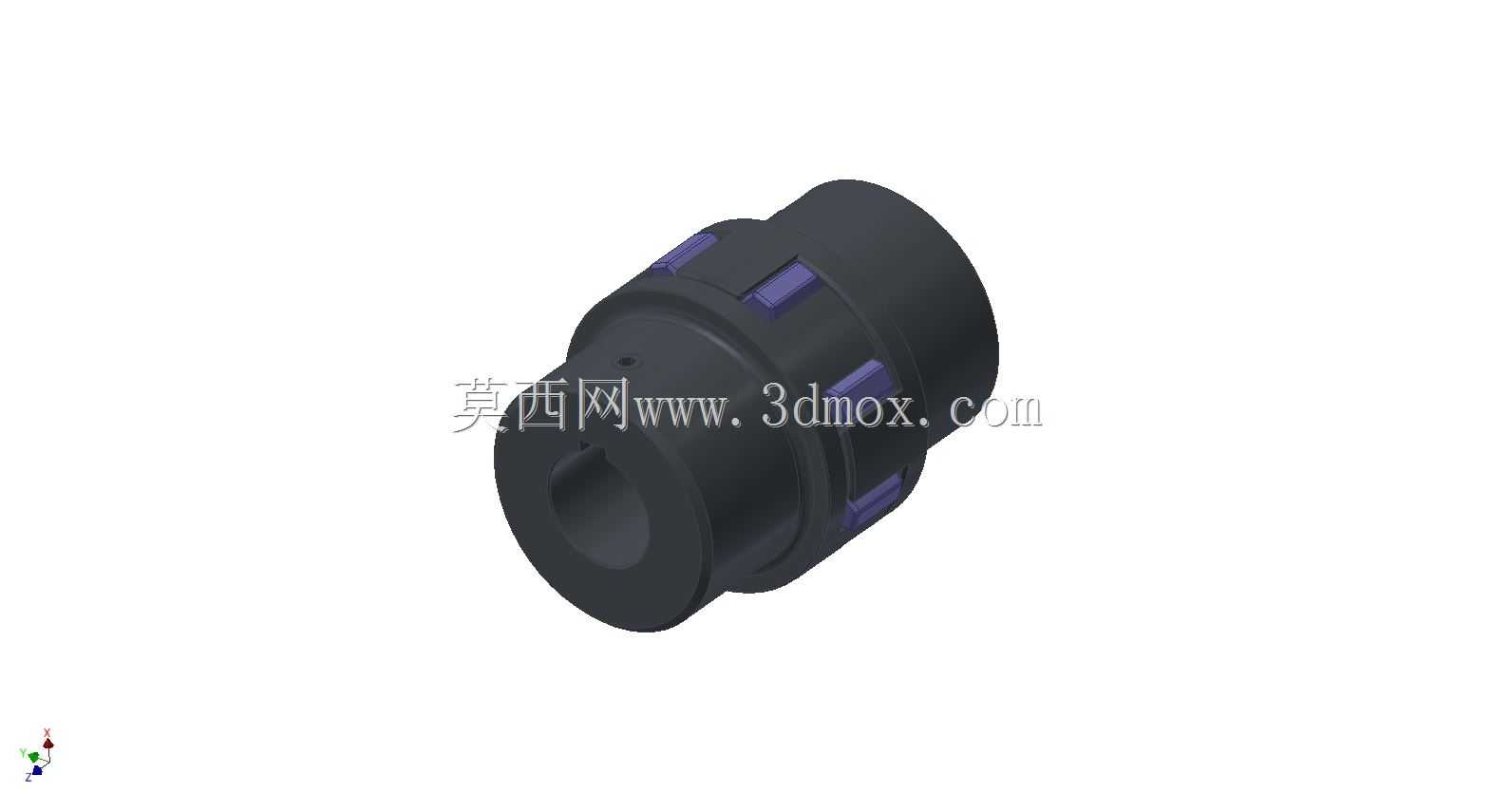

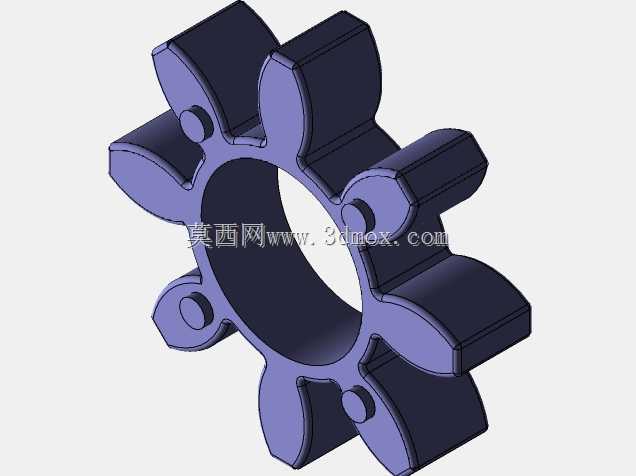

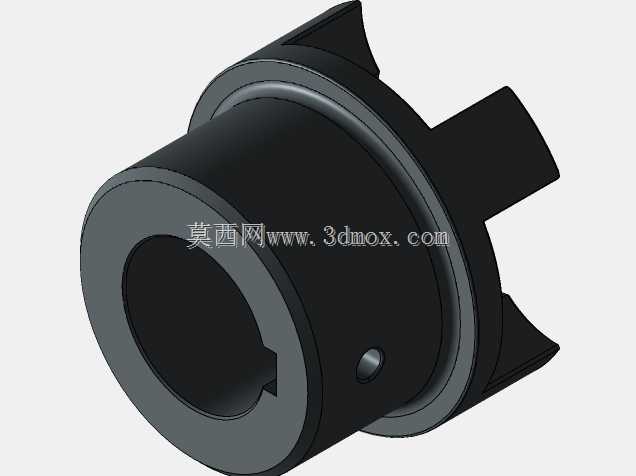

　　模型主体由两个半联轴器和一个星形弹性件组成。两侧轮毂采用铸铁材料，外形为阶梯圆柱结构，端面布置多个弧形爪齿，爪齿之间形成容纳弹性块的空间。铸铁轮毂具备较好的刚性、减振性和切削加工稳定性，适合常规工业环境；内孔用于与轴配合，外部台阶和端面轮廓兼顾壁厚、夹紧空间以及与相邻部件的避让。中间卡盘采用T-PUR聚脲材料，硬度对应98Shore，嵌入两侧爪齿之间，扭矩传递时弹性体承受压缩接触，而不是单纯依靠薄弱受拉部位，因此在频繁启停、小幅冲击和方向变化工况下更可靠。

　　从安装边界看，该联轴器适配轴径约OD30mm至OD38mm的轴端，型号对应KTR61-22 ROTEX38 98Shore。选型时不能只看孔径范围，还要核对额定扭矩、峰值扭矩、最高转速、轴端插入深度以及外围安全罩空间。三维结构中，两个半联轴器沿轴向对合，弹性件位于中间，爪齿与弹性块之间保留合理接触面积；装配后轴端不应顶死联轴器内部，也不能插入过浅导致键连接有效长度不足。若用于泵类设备，还需考虑机械密封、轴承箱和电机底座之间的距离，避免联轴器外径与护罩、管路或基础螺栓发生干涉。

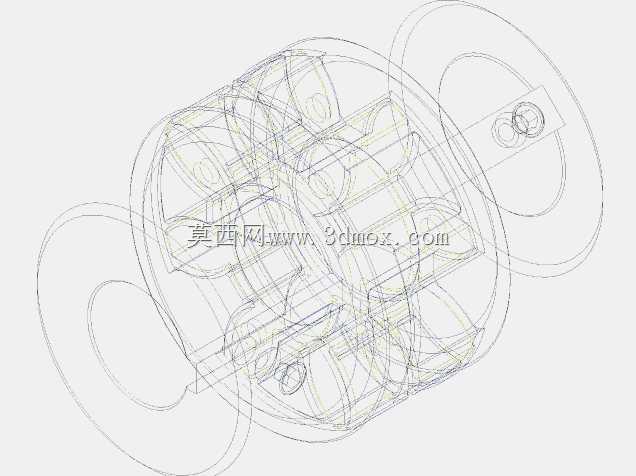

　　建模时应重点还原爪齿的圆周分布、弹性块的齿形轮廓、轮毂内孔以及端部倒角。两个半体虽然功能相似，但在实际装配中可能对应不同轴径或不同夹紧方式，因此不能简单地将一侧实体镜像后忽略孔系差异。外圆表面的台阶、拔模斜度和圆角需要保留，因为这些特征既影响铸件成型，也影响装配时的视觉判断。弹性件的紫色块体与黑色铸铁轮毂形成明确材料区分，便于在工程评审中识别挠性传力路径。

　　设计思路上，这类联轴器并不追求完全消除偏差，而是在允许偏差范围内把错位造成的反作用力限制在可接受水平。弹性体硬度越高，扭转刚度越大，承载能力通常更强，但对偏差的柔顺补偿能力会相应降低；98Shore规格偏向较高硬度，适合扭矩需求较明确、运行相对稳定的传动场合。若设备冲击较大、换向频繁或对振动衰减要求更高，则应重新核对弹性体硬度和功率裕度，而不能仅凭外径相近替换。

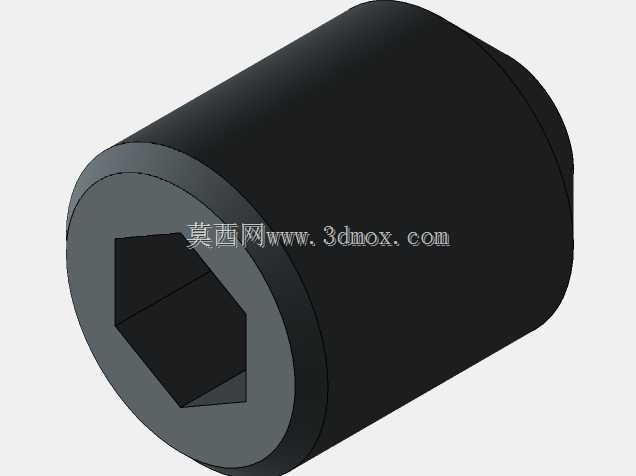

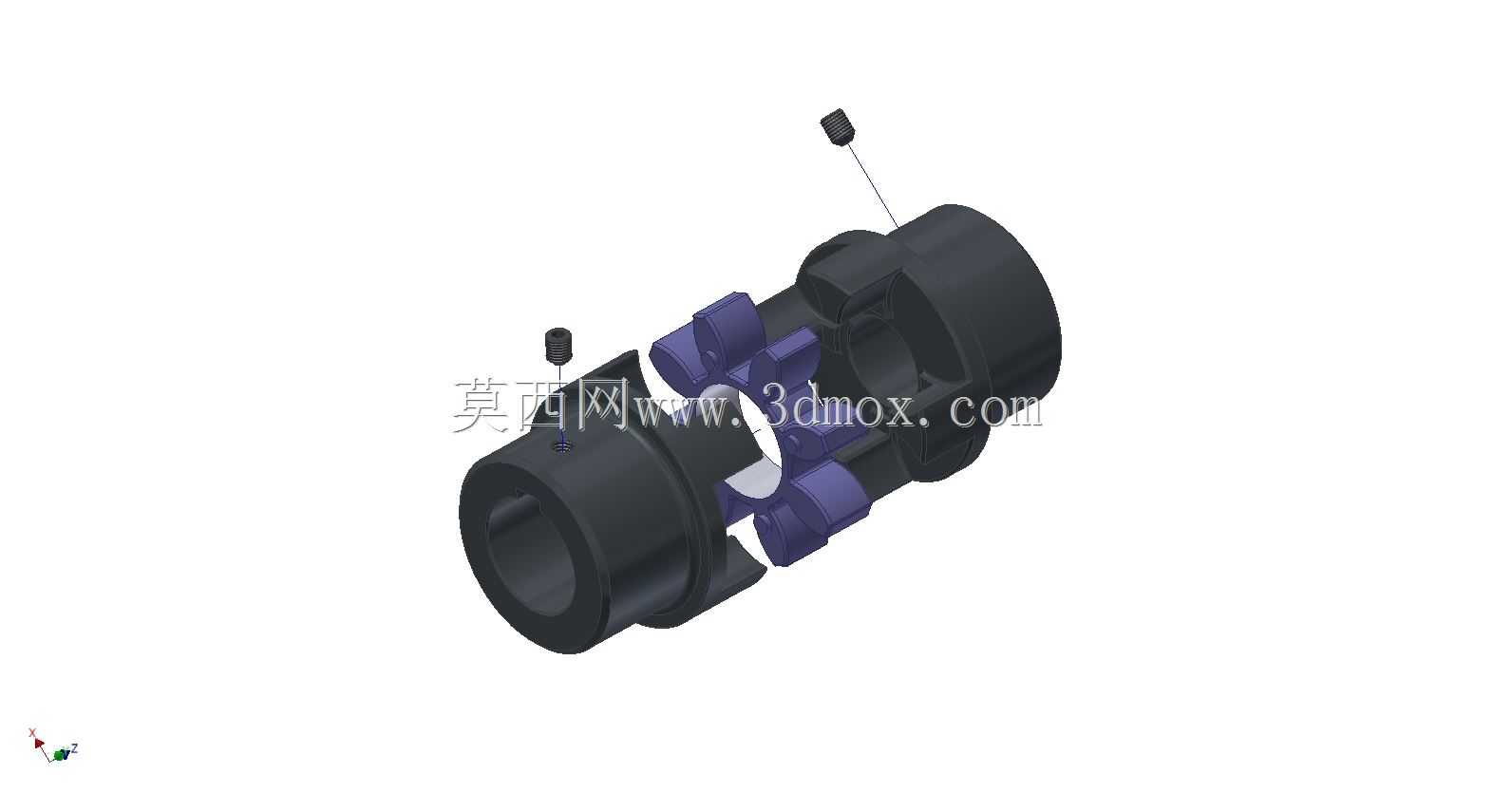

　　在实际维护中，弹性体属于易损件，其优势在于不必移动电机和从动设备即可进行检查或更换。三维装配关系应体现中间件可轴向装入的空间条件：两侧半联轴器之间需要留出适当拆卸间隙，爪齿端部不得在旋转中直接金属接触。若间隙过小，热膨胀或轴向窜动可能造成硬碰撞；若间隙过大，则弹性块受力位置变差，容易产生偏磨。工程布置时还应保证键、紧定螺钉或锁紧元件的安装工具可达，避免设备就位后无法紧固。

　　该结构的外形紧凑，圆柱外轮廓便于设置安全防护罩，轴向长度较短，适合底座空间受限的成套设备。对于结构设计人员，模型可用于校核轴系间距、护罩内径、拆装路径和带轮/泵壳之间的最小空隙；对于选型人员，则可通过爪齿数量、弹性体厚度和轮毂尺寸理解扭矩传递能力与补偿能力之间的平衡。整体表达以真实装配逻辑为核心，突出金属轮毂、弹性卡盘和轴孔连接三者之间的空间关系。
