法兰式Y型不锈钢管道过滤器

　　在化工、给排水、食品制药及蒸汽管网等工业管路系统中，介质里夹带的焊渣、氧化皮、砂石颗粒或加工碎屑，一旦随流体进入下游的调节阀、流量计、泵体或精密换热设备，极易造成密封面划伤、阀芯卡滞、流道堵塞乃至整台设备失效。Y型过滤器正是安装在这类管路前端的粗过滤单元，承担拦截固体杂质、保护下游关键设备的作用。本作品所呈现的是一款两端法兰连接的Y型过滤器，阀体采用AISI 316（CF8M）不锈钢铸造，具备良好的耐蚀性能，适用于水、蒸汽、油品以及部分弱腐蚀性介质工况。

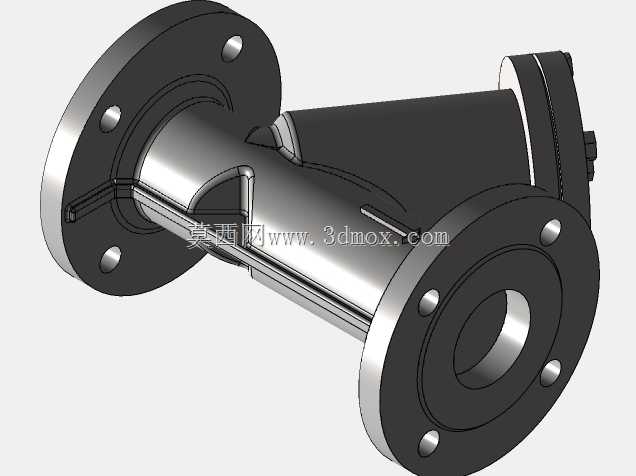

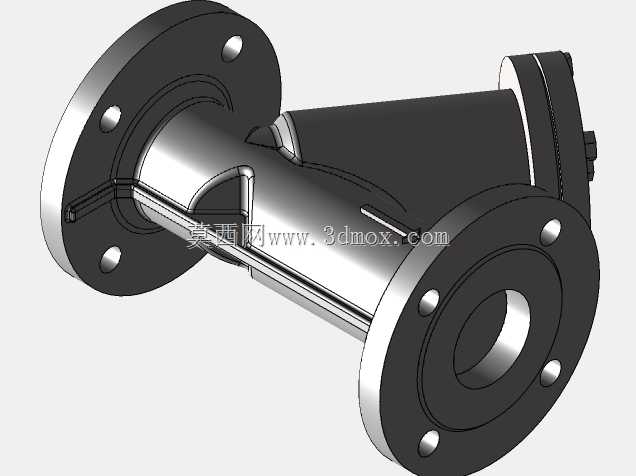

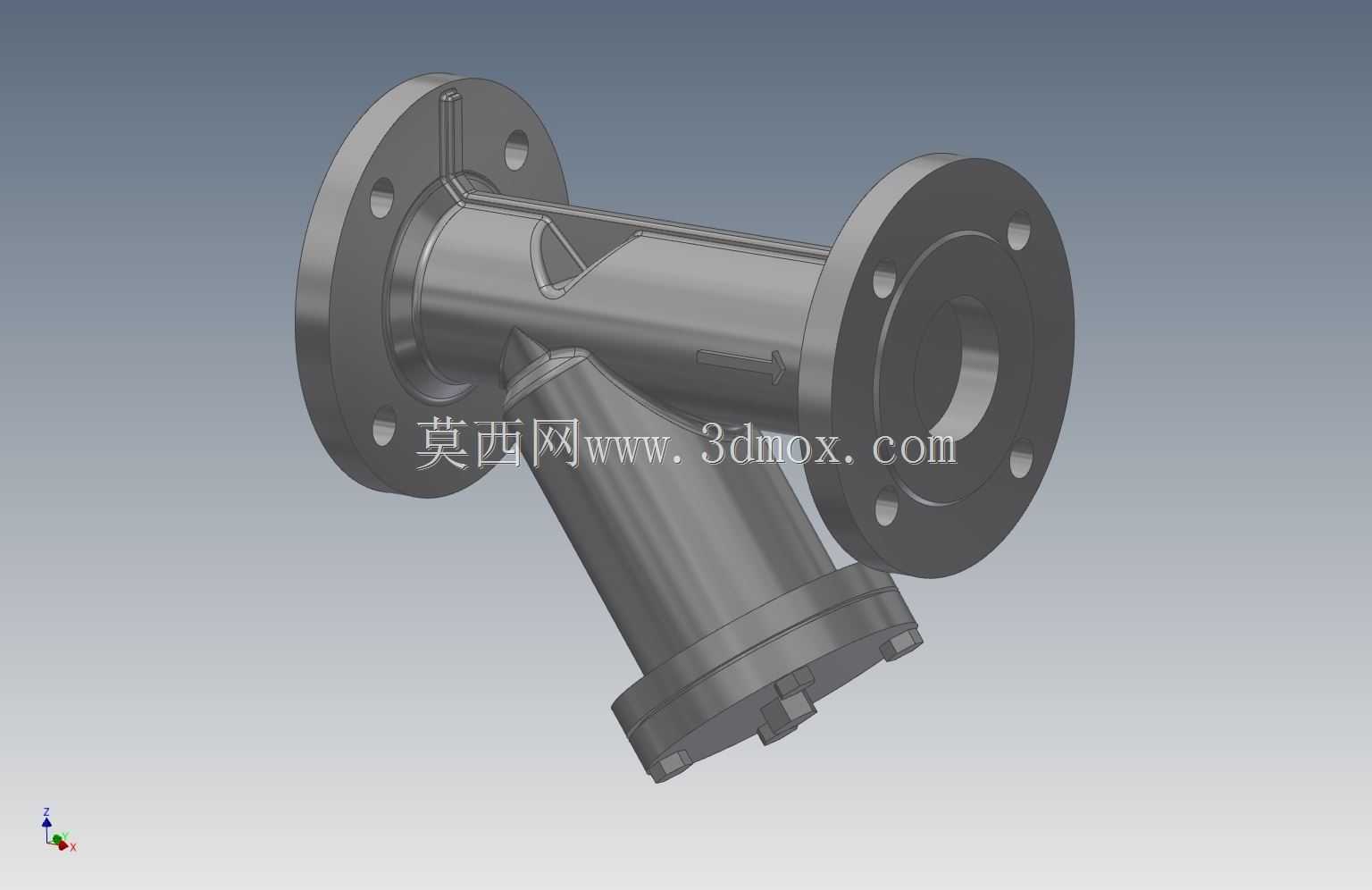

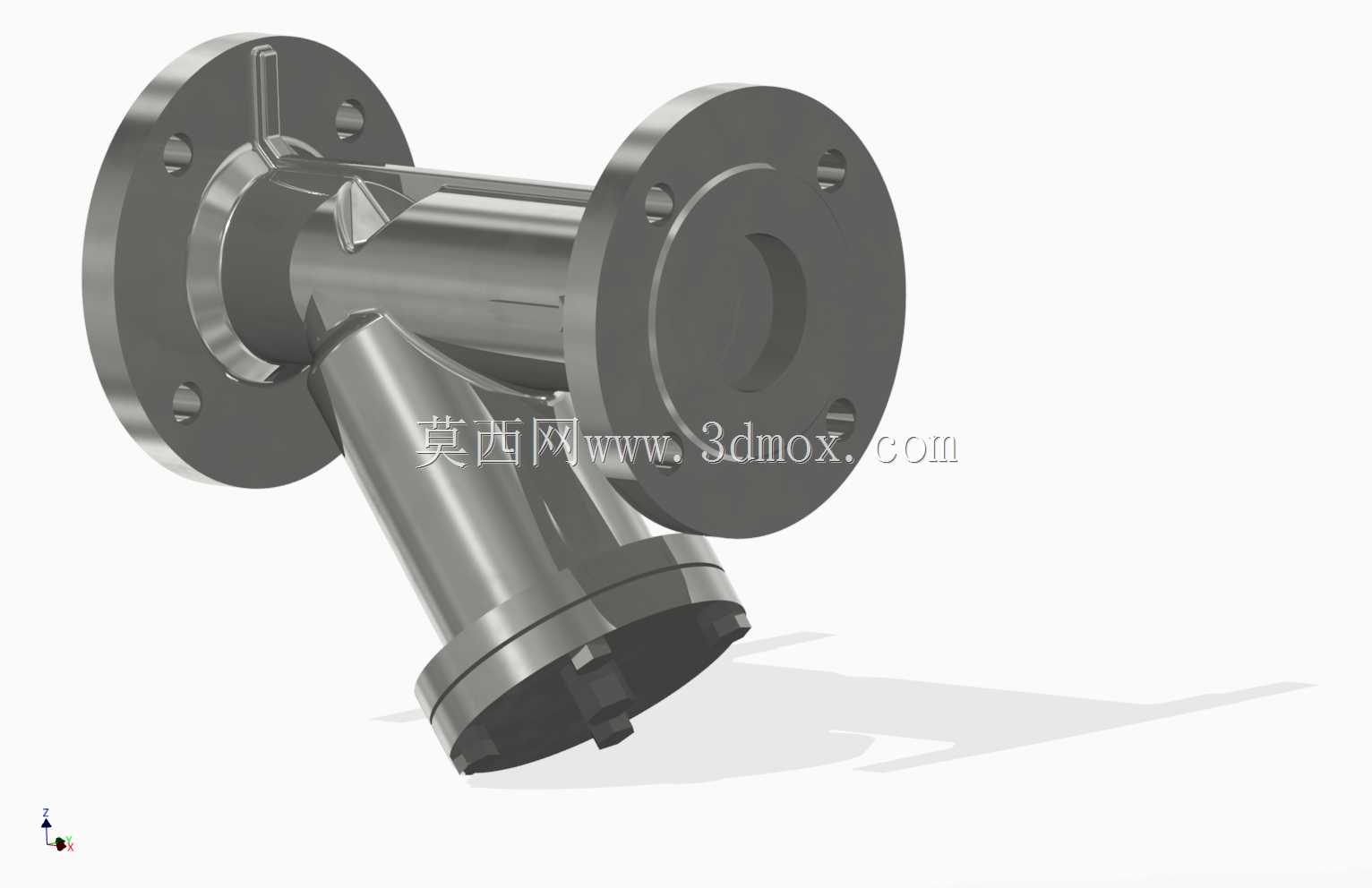

　　从结构布局上看，该过滤器主体由直通的主管段与斜向下伸出的滤筒腔组成，二者呈Y形分叉。介质从一端法兰进入，流经内置的筒状滤网时，颗粒被截留在滤网内侧并沉积于斜置滤腔底部，洁净流体则穿过滤网从另一端法兰流出。这种斜置结构的优势在于滤筒拥有较大的容污空间，且杂质在重力作用下自然向滤盖端汇集，排污时无需将整台过滤器从管路上拆卸，只需旋开下端滤盖即可取出滤网清洗或更换，维护工作量明显低于直角式或T型过滤装置。

　　连接方式上，两端均采用标准法兰盘，盘面上均布螺栓孔，配合垫片实现端面密封。法兰连接的特点是对中可靠、承压能力强，适合DN65这类中等口径且需要频繁检修的管路，安装时通过螺栓组均匀紧固即可完成定位，对现场焊接条件依赖较低。滤盖与滤腔之间同样采用法兰或螺纹压盖结构，内部以PTFE垫片密封，PTFE材料耐温耐蚀、摩擦系数低，能在反复拆装后仍保持较好的密封补偿能力。

　　参数层面，该过滤器口径为DN65，法兰尺寸遵循EN 1092-1标准，公称压力PN16，即常温下额定工作压力约1.6MPa，选型时可直接与同标准的管道法兰配对，无需额外转接。内部滤网过滤精度为网孔OD3mm，属于粗过滤范畴，主要拦截肉眼可见的较大颗粒，适合作为泵入口、总管路或换热设备前的第一道防护。需要注意的是，3mm孔径并不能替代精密过滤，若下游有仪表喷孔或精密配合件，仍需串联更细精度的过滤装置。

　　三维建模时，主体流道部分可通过放样或多实体拉伸构建出Y形分叉内腔，再抽壳形成壁厚；两端法兰盘单独建模后与主管段合并，螺栓孔采用圆周阵列生成，保证孔位均布。斜置滤筒腔与主管段相贯，需处理好相贯线处的圆角过渡，铸造阀体在这些转角位置通常保留工艺圆角，以减少应力集中并便于脱模。滤网可按筒状薄壁件简化表达，网孔在装配层级用外观特征示意即可，无需逐一绘制实体孔，以控制模型数据量。滤盖、压盖螺栓及密封垫片作为独立零件装配，便于在工程图中生成爆炸视图与明细表。

　　现场布置时，Y型过滤器要求滤筒腔斜向下安装，使滤盖处于管路最低点附近，确保杂质能够顺利沉积并便于排污操作；若方向装反，滤网容污能力会大幅下降且清洗困难。阀体两端法兰需预留足够的操作空间，尤其是滤盖抽出方向应留出不小于滤筒长度的检修距离，避免被管道支架或相邻设备遮挡。在蒸汽系统中，过滤器还常与疏水阀组配套使用，此时更应关注流向标识与排污口位置。

　　从选型角度看，316不锈钢材质在含氯离子环境以外的多数腐蚀工况中表现稳定，PN16的压力等级覆盖了常规给排水与低压蒸汽管网的需求。工程人员在套用该模型进行管路设计时，应核对法兰标准、密封面形式与现场管道一致，并根据介质流量校核过滤器通径，避免因滤网堵塞造成过大压损。整体而言，这款Y型过滤器结构成熟、装拆便捷，是管路系统中兼顾防护与维护性的基础附件。
